- micro_ros可以理解为一个运行在嵌入式平台的轻量级ros，其好处是建立了一套上位机平台(主要运行ubuntu+ros)与下位机平台(MCU)的通讯机制，包括串口、UDP、wifi等，省去了我们编写通讯协议的烦恼。
- 这套通讯机制最大的好处是可以将下位机平台(MCU)当作ros中的一个Node，实现topic的发布、订阅，以及service、action等等。可以说是无缝兼容ros。
- 个人粗浅的理解，ros最大的方便就是提供了一个基于Node的分布式通讯机制。
本文所用安装环境：

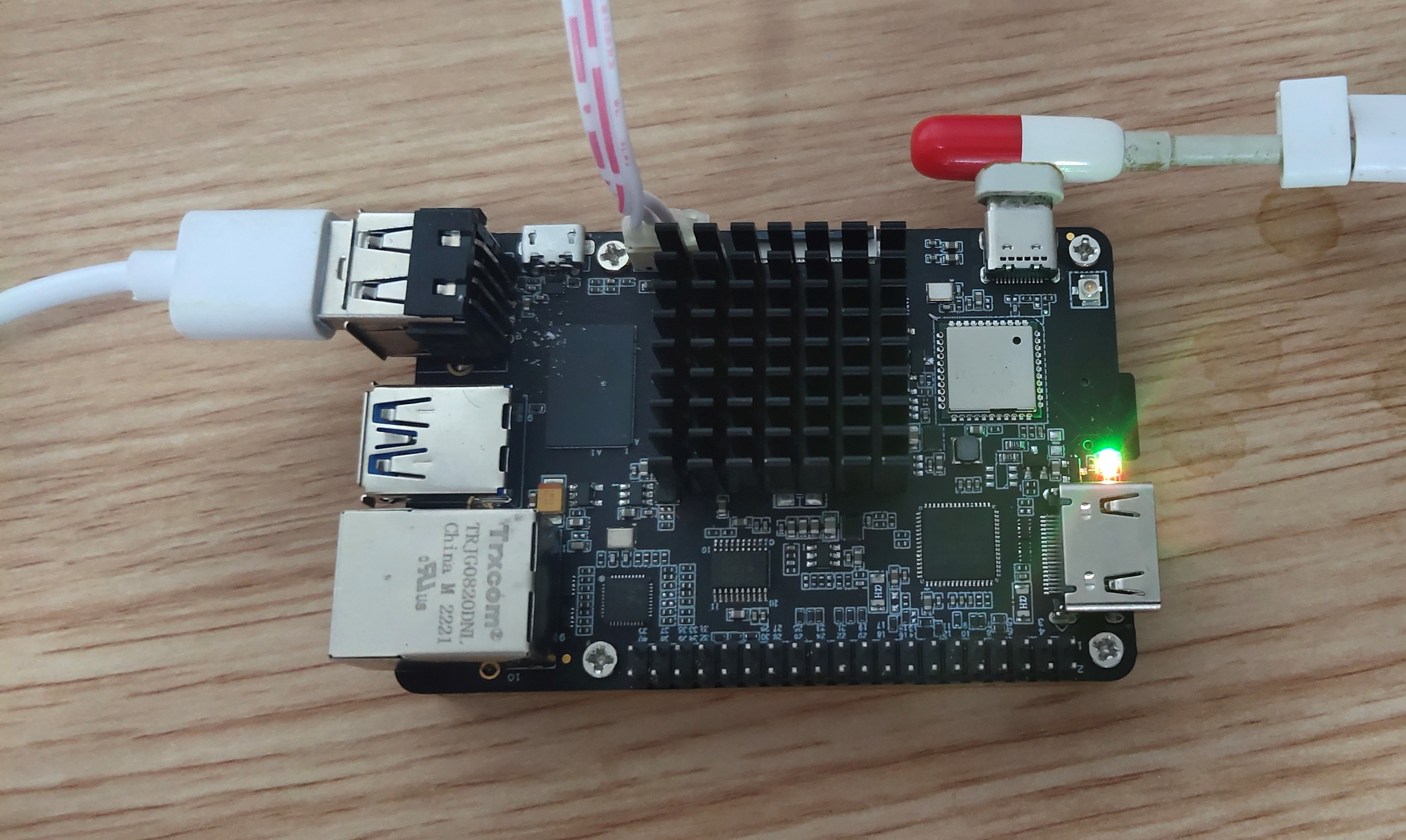

- 上位机：旭日x3派 (ros2 foxy+ubuntu 20.04)
- 下位机：M5stack Atom Lite（esp32 core）
0. micro_ros与micro_ros_arduino的安装
参考我之前写的一篇记录https://zhuanlan.zhihu.com/p/540924221
特别注意：
- 2GB内存的旭日x3派开启swap，否则micro_ros_agent的build过程容易内存不足；
- 网络环境务必能够通畅无阻的访问github，否则大概率失败！
1. 下位机配置
1.1 arduino支持包安装
我这里使用的下位机是M5stack Atom Lite，其核心是esp32，但我用arduino框架进行开发。
理论上，所有支持arduino开发的嵌入式平台应该都可以。
注意：务必安装自己嵌入式平台对应的arduino支持包。

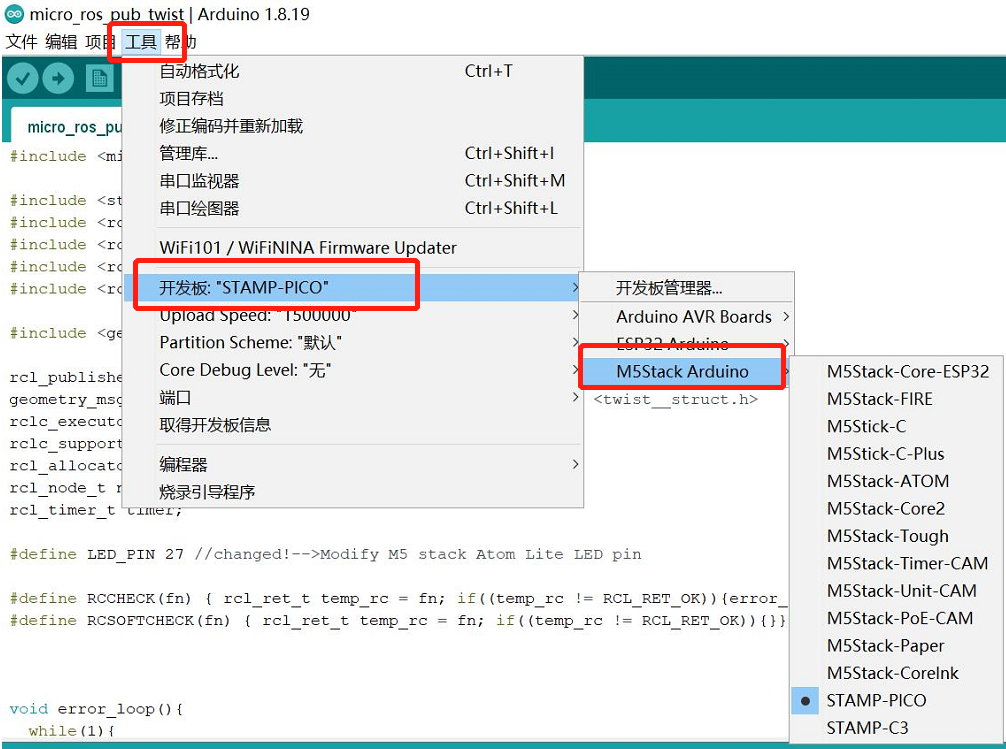

正确安装M5stack支持包后，在开发板管理中应该出现M5 stack相关的信息。
1.2 下位机代码
#include <micro_ros_arduino.h>
#include <stdio.h>
#include <rcl/rcl.h>
#include <rcl/error_handling.h>
#include <rclc/rclc.h>
#include <rclc/executor.h>
#include <geometry_msgs/msg/twist.h> //changed!
rcl_publisher_t publisher;
geometry_msgs__msg__Twist msg; //changed!-->modify msg type <twist__struct.h>
rclc_executor_t executor;
rclc_support_t support;
rcl_allocator_t allocator;
rcl_node_t node;
rcl_timer_t timer;
#define LED_PIN 27 //changed!-->Modify M5 stack Atom Lite LED pin
#define RCCHECK(fn) { rcl_ret_t temp_rc = fn; if((temp_rc != RCL_RET_OK)){error_loop();}}
#define RCSOFTCHECK(fn) { rcl_ret_t temp_rc = fn; if((temp_rc != RCL_RET_OK)){}}
void error_loop(){
while(1){
digitalWrite(LED_PIN, !digitalRead(LED_PIN));
delay(100);
}
}
void timer_callback(rcl_timer_t * timer, int64_t last_call_time)
{
RCLC_UNUSED(last_call_time);
if (timer != NULL) {
RCSOFTCHECK(rcl_publish(&publisher, &msg, NULL));
static int cnt = 0;
msg.linear.x = 0.2; //const linear.x
msg.angular.z = 1.0 - 0.001*cnt; //variable angular.z
cnt++;
}
}
void setup() {
set_microros_transports();
pinMode(LED_PIN, OUTPUT);
digitalWrite(LED_PIN, HIGH);
delay(2000);
allocator = rcl_get_default_allocator();
//create init_options
RCCHECK(rclc_support_init(&support, 0, NULL, &allocator));
// create node
RCCHECK(rclc_node_init_default(&node, "micro_ros_arduino_node", "", &support));
// create publisher
RCCHECK(rclc_publisher_init_default(
&publisher,
&node,
ROSIDL_GET_MSG_TYPE_SUPPORT(geometry_msgs, msg, Twist),
"turtle1/cmd_vel")); //changed!-->modify topic name
// create timer,
const unsigned int timer_timeout = 1000;
RCCHECK(rclc_timer_init_default(
&timer,
&support,
RCL_MS_TO_NS(timer_timeout),
timer_callback));
// create executor
RCCHECK(rclc_executor_init(&executor, &support.context, 1, &allocator));
RCCHECK(rclc_executor_add_timer(&executor, &timer));
// changed!-->msg initialization
msg.linear.x=0;
msg.linear.y=0;
msg.linear.z=0;
msg.angular.x=0;
msg.angular.y=0;
msg.angular.z=0;
}
void loop() {
delay(100);
RCSOFTCHECK(rclc_executor_spin_some(&executor, RCL_MS_TO_NS(100)));
}1.3 代码解析
-
代码基于micro_ros_arduino的示例代码micro-ros_publisher，对其进行简单修改。
-
ros2中turtle接收的msg类型为twist，所以首先添加twist头文件，并定义msg类型为twist
#include <geometry_msgs/msg/twist.h> //changed!geometry_msgs__msg__Twist msg; //changed!–>modify msg type <twist__struct.h>
-
将msg中的变量初始化为0
// changed!–>msg initialization msg.linear.x=0; msg.linear.y=0; msg.linear.z=0; msg.angular.x=0; msg.angular.y=0; msg.angular.z=0;
-
修改发布的topic的名字，修改为turtle1/cmd_vel。
-
这一topic name要与ros2中turtlesim接收的topic name一致
// create publisher RCCHECK(rclc_publisher_init_default( &publisher, &node, ROSIDL_GET_MSG_TYPE_SUPPORT(geometry_msgs, msg, Twist), “turtle1/cmd_vel”)); //changed!–>modify topic name
-
在定时器回调函数中对线速度和角速度进行处理
-
线速度恒定，角速度变化
void timer_callback(rcl_timer_t * timer, int64_t last_call_time){ RCLC_UNUSED(last_call_time); if (timer != NULL) { RCSOFTCHECK(rcl_publish(&publisher, &msg, NULL)); static int cnt = 0; msg.linear.x = 0.2; //const linear.x msg.angular.z = 1.0 - 0.001*cnt; //variable angular.z cnt++; }}
-
修改LED灯的管脚号(非必须)
2. 上位机配置
将下位机代码烧录后，将下位机通过串口连接上位机，这里我使用usb串口的方式连接。
为了显示turtle的运动，旭日x3派需要连接hdmi或者远程VNC，我使用的后者。
新建终端，source一下ros2，再source一下micro_ros。
source /opt/tros/setup.bash #或者 source /opt/ros/foxy/setup.bash
cd /microros_ws/ #进入micro_ros的工作空间
source install/setup.bash #source一下，也可以将这些命令添加到 /.bashrc-
首先提升串口读写权限(确保自己的串口是ttyUSB0，因硬件而异)
sudo chmod -R 777 /dev/ttyUSB0
-

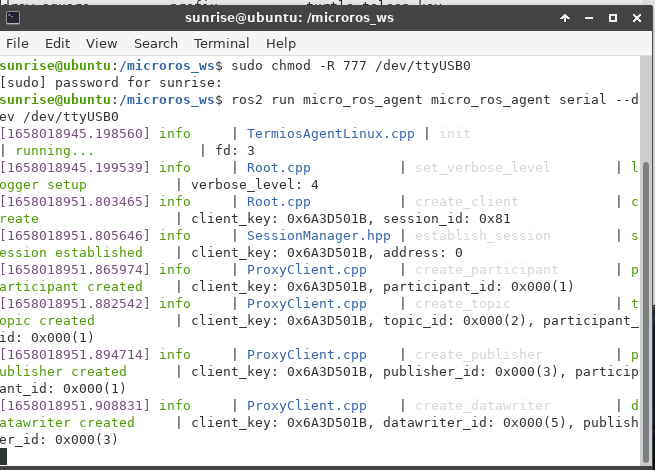

开启micro_agent
ros2 run micro_ros_agent micro_ros_agent serial --dev /dev/ttyUSB0
-
按下下位机的复位键(特别注意，需要按下复位键)
-
重新开启一个终端，打开turtlesim_node
ros2 run turtlesim turtlesim_node
-

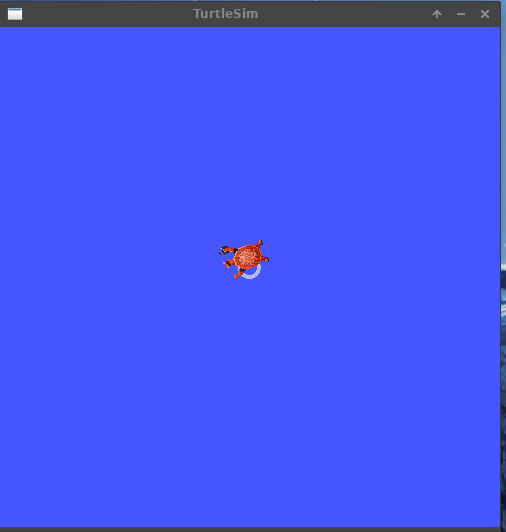

此时可以看到turtle在运动了-
3. 其他
- publisher示例代码的话题发布频率默认为1Hz，可以进行调整，10Hz没问题。但是想要100Hz往上就不行了
- 需要更高的话题发布频率需要使用rclc_publisher_init_best_effort代替rclc_publisher_init_default
- 但是best_effort的pub也需要best_effort的sub，所以当使用best_effort发布twist时，turtle不会运动，因为没有使用best_effort的sub来接收。关于这个可以参考：https://docs.ros.org/en/rolling/Concepts/About-Quality-of-Service-Settings.html#qos-compatibilities
