在自动驾驶应用中，除了在2D图像中检测目标之外，还必须在3D空间中检测某些目标的类别，如汽车、行人、自行车等。LiDAR通过构建3D空间的点云，可以提供一种精确、高空间维度、高分辨率的数据,可以弥补对3D空间的距离信息。随着深度学习架构的进步逐渐出现了许多基于LiDAR的3D目标检测器。本文在Nuscenes数据集下基于pillar-based的lidar MultiTask算法的介绍和使用说明。-
该示例为参考算法，仅作为在J5上模型部署的设计参考，非量产算法
0 性能精度指标
数据集
input_shape
NDS
infer
帧率（J5/双核）
Nuscenes
[1, 5, 40000, 20][40000, 4]
0.5753
24.51ms
98.72
模型配置：-
点云数量
点云范围
Voxel 尺寸
最大点数
最大pillar数
检测类别
分割类别
300000x5（注1）
[-51.2, -51.2, -5.0, 51.2, 51.2, 3.0]
[0.2, 0.2, 8]
20
40000
10类（注2）
二分类（注2）
注-
1：维度为(x,y,z,r,t)，即：3维坐标、强度和时间-
2：检测任务：[“car”,“truck”,“construction_vehicle”,“bus”,“trailer”,“barrier”,“motorcycle”,“bicycle”,“pedestrian”,“traffic_cone”]-
分割任务： [“others”, “driveable_surface”]
1 模型介绍-

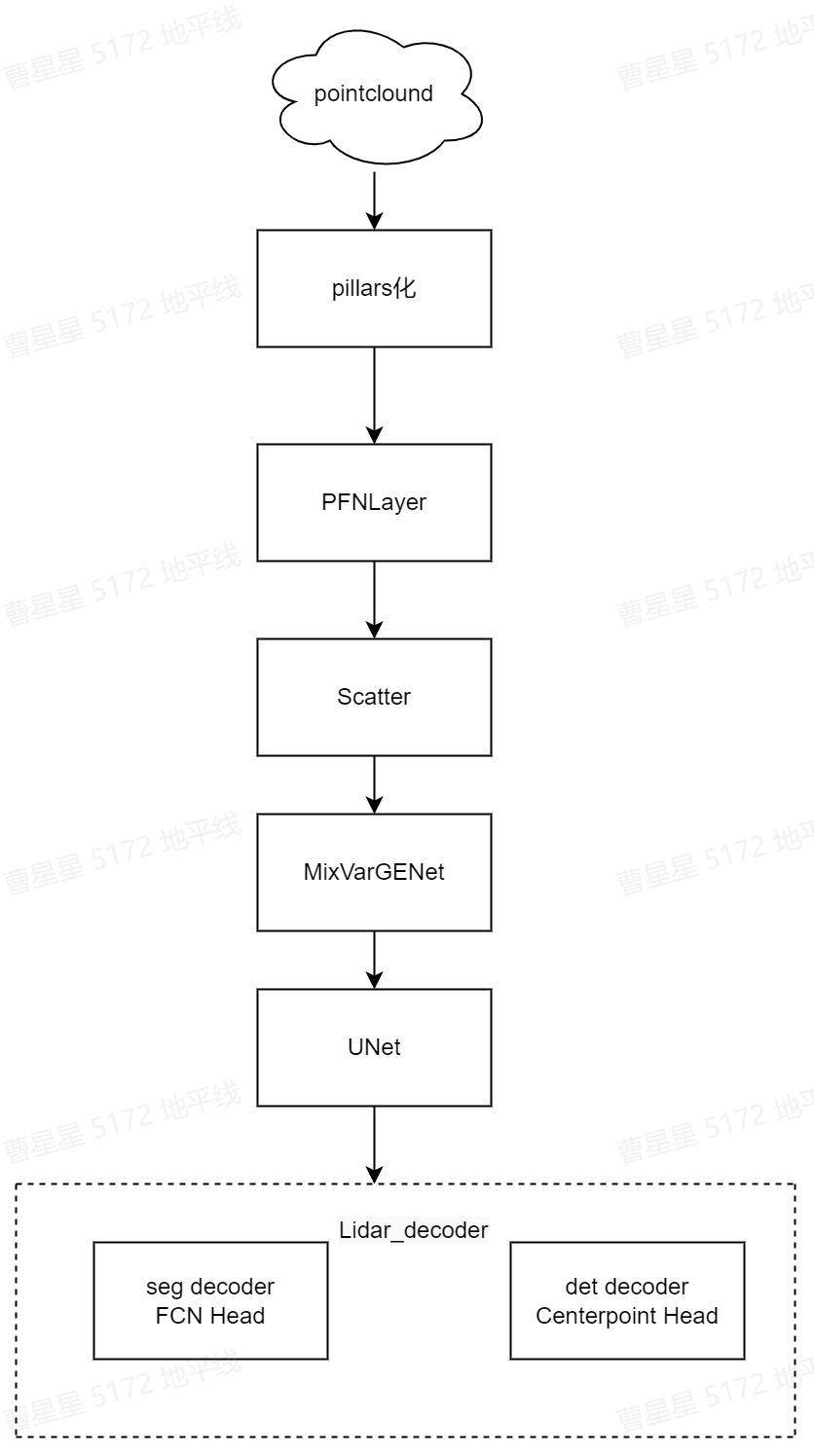

Lidar多任务网络结构分为三个部分： - 体素化（pillar 化）：将输入的5维原始点云转换为pillars特征； - PFN层：对pillars特征做特征提取，将C维提升至64维； - Scetter层：完成pillars特征到伪图像化的转换； - 深层特征提取和融合:将PFN层后的特征经过MixVarGENet+UNET提取高层语义特征； - 检测和分割任务:做多类别的3D目标检测（DepthwiseSeparableCenterPointHead）和二分类的分割任务（DepthwiseSeparableFCNHead），区分可行驶的区域。
1.1 模型改动点-
在网络结构上，相比于官方实现，我们做了如下更改：
- 前处理 point encoder部分，仅使用5维点云特征(x,y,z,r,t)，并做归一化处理， 浮点相比官方9维轻微掉点，对量化训练更友好；
- PillarFeatutreNet 中的 PFNLayer 使用 Conv2d + BatchNorm2d + ReLU，替换原有的 Linear + BatchNorm1d + ReLU，使该结构可在BPU上高效支持，性能提升；
- PillarFeatutreNet 中的 PFNLayer 使用 MaxPool2d，替换原有的 torch.max，便于性能的提升；
- Scatter过程使用horizon_plugin_pytorch实现的point_pillars_scatter，便于模型推理优化，逻辑与公版相同；
- 为遵循硬件对齐规则，减少padding造成无效的算力浪费，对于耗时严重的OP，采用H W维度转换的方式，将大数据放到W维度，比如1x5x40000x20 转换为 1x5x20x40000；
- unet 结构使用SeparableGroupConv2d代替conv2d，增加了多尺度的特征提取与融合，便于精度和性能的提升。
- Head部分，使用SeparableConvModule2d替换ConvModule2d，便于性能的提升。
1.2 源码说明-
Config文件-
configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py 为 lidarMultiTask 的配置文件，定义了模型结构、数据集加载，和整套训练流程，所需参数的说明在算子定义中会给出。配置文件主要内容包括：
batch_size_per_gpu = 4
device_ids = [0, 1, 2, 3, 4, 5, 6, 7]
# Voxelization cfg
point_cloud_range = [-51.2, -51.2, -5.0, 51.2, 51.2, 3.0]
voxel_size = [0.2, 0.2, 8]
max_num_points = 20
max_voxels = (30000, 40000)
...
# 模型结构定义
model=dict(
type="LidarMultiTask",
feature_map_shape=get_feature_map_size(point_cloud_range, voxel_size),
pre_process=dict(
type="CenterPointPreProcess",
pc_range=point_cloud_range,
voxel_size=voxel_size,
max_voxels_num=max_voxels,
max_points_in_voxel=max_num_points,
norm_range=[-51.2, -51.2, -5.0, 0.0, 51.2, 51.2, 3.0, 255.0],
norm_dims=[0, 1, 2, 3],
),
reader=dict(
type="PillarFeatureNet",
num_input_features=5,
...
),
scatter=dict(
type="PointPillarScatter",
...
),
backbone=dict(
type="MixVarGENet",
net_config=net_config,
...
),
neck=dict(
type="Unet",
...
),
lidar_decoders=
dict(
type="LidarSegDecoder",
head= dict(
type="DepthwiseSeparableFCNHead",
...
),
target=dict(
type="FCNTarget",
...
),
loss=dict(
type="CrossEntropyLoss",
...
),
dict(
type="LidarDetDecoder",
head= dict(
type="DepthwiseSeparableCenterPointHead",
...
),
target=dict(
type="CenterPointLidarTarget",
...
),
loss=dict(
type="CenterPointLoss",
...
),
decoder=dict(
type="CenterPointPostProcess",
), ...
)
#deploy model and input
deploy_inputs = dict(
features=torch.randn((1, 5, 40000, 20), dtype=torch.float32),
coors=torch.zeros([40000, 4]).int(),
)
#train数据处理
train_set=dict(
...
)
# 数据加载相关定义
dataloader=dict(...)
val_data_loader=dict(...)
#callbacks 定义
stat_callback = dict(...)
ckpt_callback = dict(...)
val_callback = dict(...)
#训练策略配置
float_trainer=dict(...)
calibration_trainer=dict(...)
qat_trainer=dict(...)
int_infer_trainer=dict(...)
#编译设置
compile_cfg = dict(...)
# predictor
float_predictor = dict(...)
calibration_predictor= dict(...)
qat_predictor = dict(...)
int_infer_predictor= dict(...)
注： 如果需要复现精度，config中的训练策略最好不要修改。否则可能会有意外的训练情况出现。
Voxelization-

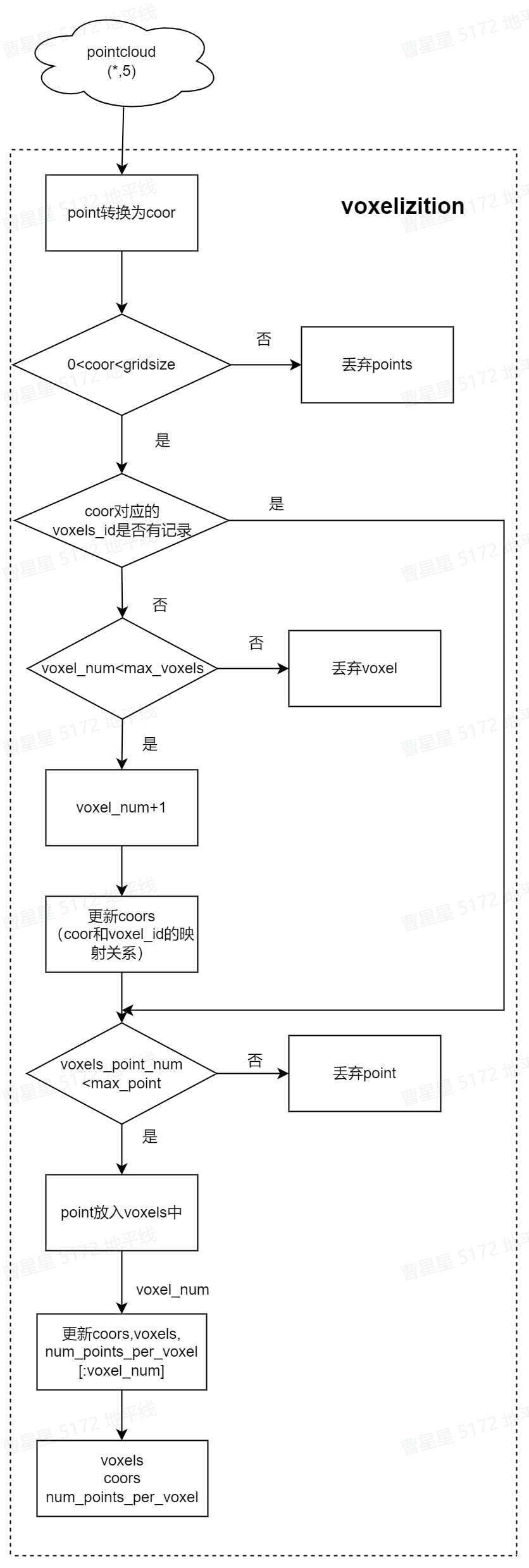

该接口是在horizon-plugin中实现，preprocess实现voxelization过程，主要是将点云数据根据预设size划分为一个个的网格。凡是落入到一个网格的点云数据被视为其处在一个 voxel里，或者理解为它们构成了一个 voxel。voxelization的实现流程见下图：
对应代码：horizon_plugin_pytorch/nn/quantized/functional_impl.py的 _voxelization
def _voxelization(
points: Tensor,
voxel_size: Tensor,
pc_range: Tensor,
max_voxels: int,
max_points_per_voxel: int,
use_max: bool,
) -> Tuple[Tensor, Tensor, Tensor]:
"Convert points(N, >=3) to voxels."
ndim = 3 #point xyz
grid_size = (pc_range[3:] - pc_range[:3]) / voxel_size # (x, y, z)
voxel_map_shape = voxel_map_shape[::-1] # (z, y, x)
voxels = torch.zeros(...) #(max_voxels, max_points_per_voxel, points.shape[-1])
coors = torch.full(
(max_voxels, 3),
-1,
dtype=torch.int32,
) #(max_voxels, 3)
num_points_per_voxel = torch.zeros(...) #(max_voxels,)
voxel_num = torch.zeros(1, dtype=torch.int64)
voxel_num = torch.ops.horizon.voxelization(
points.cpu(),
voxel_size.cpu(),
pc_range.cpu(),
voxels.cpu(),
coors.cpu(),
num_points_per_voxel.cpu(),
max_points_per_voxel,
max_voxels,
ndim,
)
if use_max:
# for deploy, use max_voxels
out_num = max_voxels
else:
out_num = voxel_num
coors = coors[:out_num].to(points.device)
voxels = voxels[:out_num].to(points.device)
num_points_per_voxel = num_points_per_voxel[:out_num].to(points.device)
return (voxels, coors, num_points_per_voxel)
对pillar特征归一化，可通过指定维度和范围值做归一化，有助于量化训练：
def _voxel_feature_encoder(
norm_range: Tensor,
norm_dims: List[int],
...
) -> Tensor:
# normolize features
for idx, dim in enumerate(norm_dims):
start = norm_range[idx]
norm = norm_range[idx + len(norm_range) // 2] - norm_range[idx]
features[:, :, dim] = features[:, :, dim] - start
features[:, :, dim] = features[:, :, dim] / norm
# The feature decorations were calculated without regard to whether
# pillar was empty. Need to ensure that empty pillars remain set to
# zeros.
mask = _get_paddings_indicator(num_points_in_voxel, voxel_count, axis=0)
features *= mask
features = features.unsqueeze(0).permute(0, 3, 2, 1).contiguous() #对应改动5
return features
PillarFeatureNet-

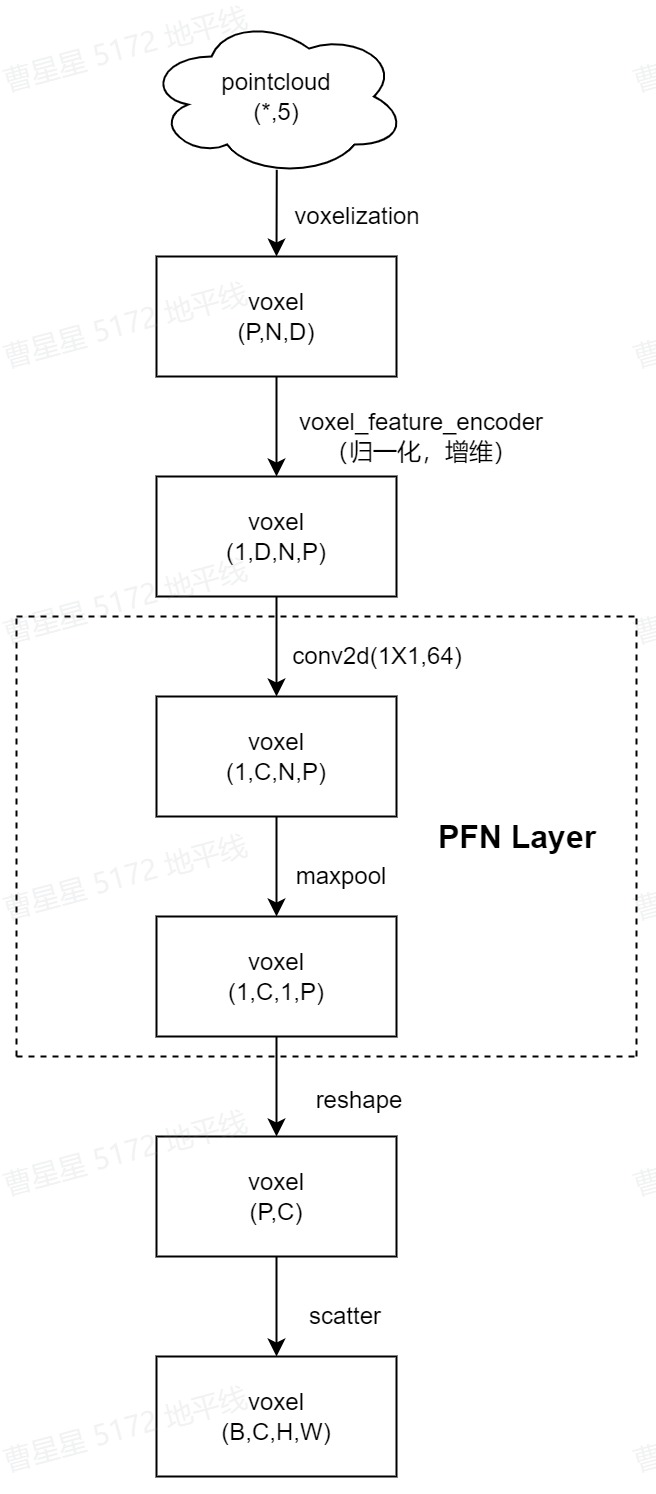

为了应用 2D 卷积架构，最终要实现将点云(P,N,5)转换为伪图像，整体步骤如下图：
伪图像处理包括三个步骤，stack pillars、learn features、pseudo image。PFN层主要完成learn features步骤，对应代码路径：hat/models/task_modules/lidar/pillar_encoder.py-
该算法主要实现将点云数据的shape (1,D,N,P)经过pfn_layers后变换为(1,C,1,P)–>(1,1,P,C)-
对应代码：hat/models/task_modules/lidar/pillar_encoder.py
class PillarFeatureNet(nn.Module):
def __int__(
...
):
...
def forward(
self,
features: torch.Tensor,
coors: torch.Tensor,
num_voxels: torch.Tensor = None,
horizon_preprocess: bool = True,
):
if horizon_preprocess:
# used horizon preprocess, skip pre_process here.
features = self._extract_feature(features) #PFNLayer
else:
# default preprocess
assert num_voxels is not None, "`num_voxels` can not be None."
features = self._extend_dim(features, num_voxels, coors)
features = self._extract_feature(features) #PFNLayer
return features
class PFNLayer(nn.Module):
def __init__(
...
)
def forward(self, inputs: torch.Tensor):
...
print('input:',inputs[0].size)
x = self.linear(inputs) #对应改动2
x = self.norm(x)
x = self.relu(x)
x_max = self.max_pool(x) # 对应改动3
...
PointPillarScatter-

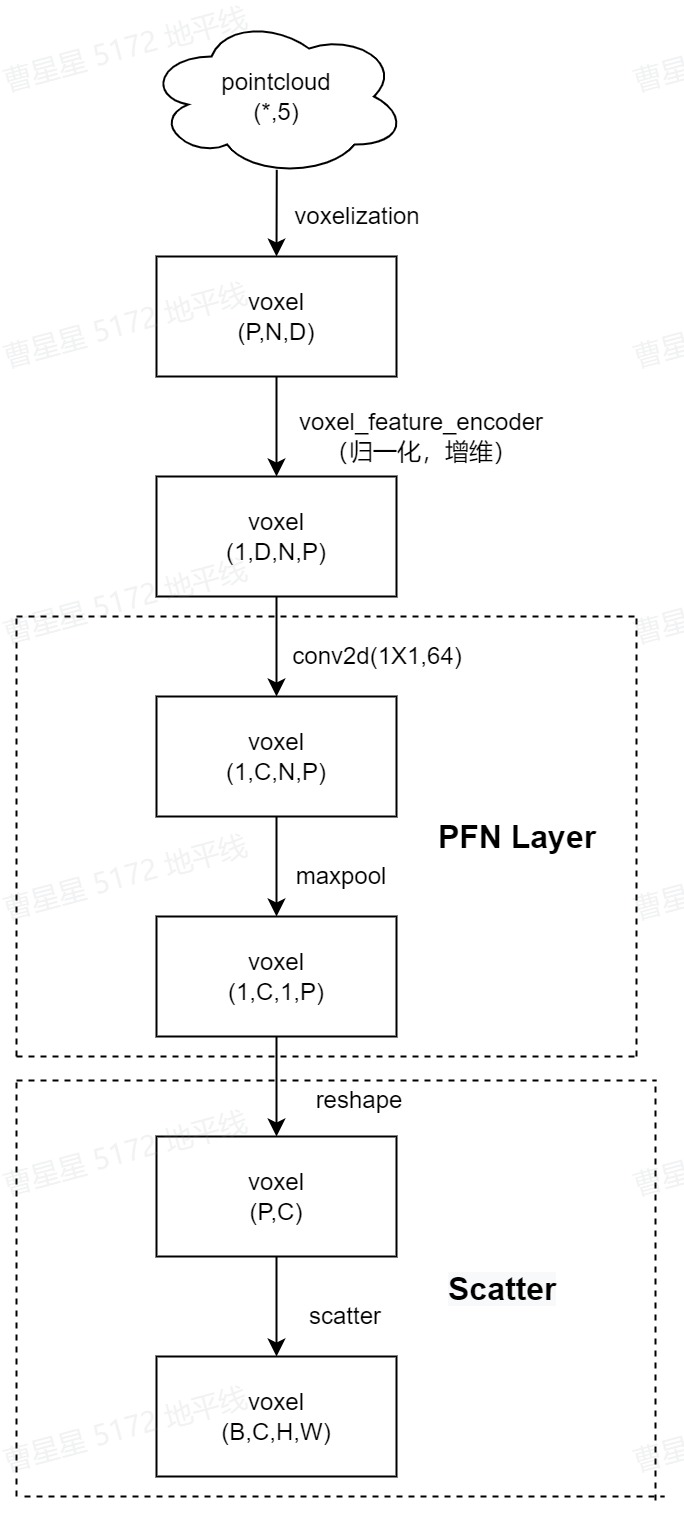

该层实现伪图像转换的最后一个步骤。为了获得伪图片特征，将 P 转化为（W, H），由于预先设定pillar最大值以及去除了一些空pillar，因此P<H*W，最终可以通过映射获得形如（C, H, W） 的伪图像。
对应代码: hat/models/task_modules/lidar/pillar_encoder.py
class PointPillarScatter(nn.Module):
...
def forward(
...
):
#input_shape=(coors_range[3:] - coors_range[:3]) / voxel_size
self.nx = input_shape[0]
self.ny = input_shape[1]
if self.use_horizon_pillar_scatter: #对应改动4
if len(voxel_features.shape) == 4:
P, C = voxel_features.size(2), voxel_features.size(3)
voxel_features = voxel_features.reshape(P, C)
out_shape = (batch_size, self.nchannels, self.ny, self.nx)
#(P, C)-->(batch,C,H,W)
batch_canvas = point_pillars_scatter(
voxel_features, coords, out_shape
)
else:
...
return batch_canvas
Scatter实现代码在horizon_plugin_pytorch下实现，见代码：
def _point_pillars_scatter(
voxel_features: Tensor, coords: Tensor, output_shape: List[int]
) -> Tensor:
...
canvas = torch.zeros(
batch_size * hight * width,
channel_dim,
dtype=voxel_features.dtype,
device=voxel_features.device,
)
index = (
coords[:, 0] * (hight * width) + coords[:, -2] * width + coords[:, -1]
)
canvas[index] = voxel_features
return canvas.reshape(batch_size, hight, width, channel_dim).permute(
0, 3, 1, 2
)
Backbone-
Lidar多任务模型的backbone采用地平线基于J5硬件特性自研的MixVarGENet，该结构的基本单元为MixVarGEBlock。如下为MixVarGEBlock的结构图：

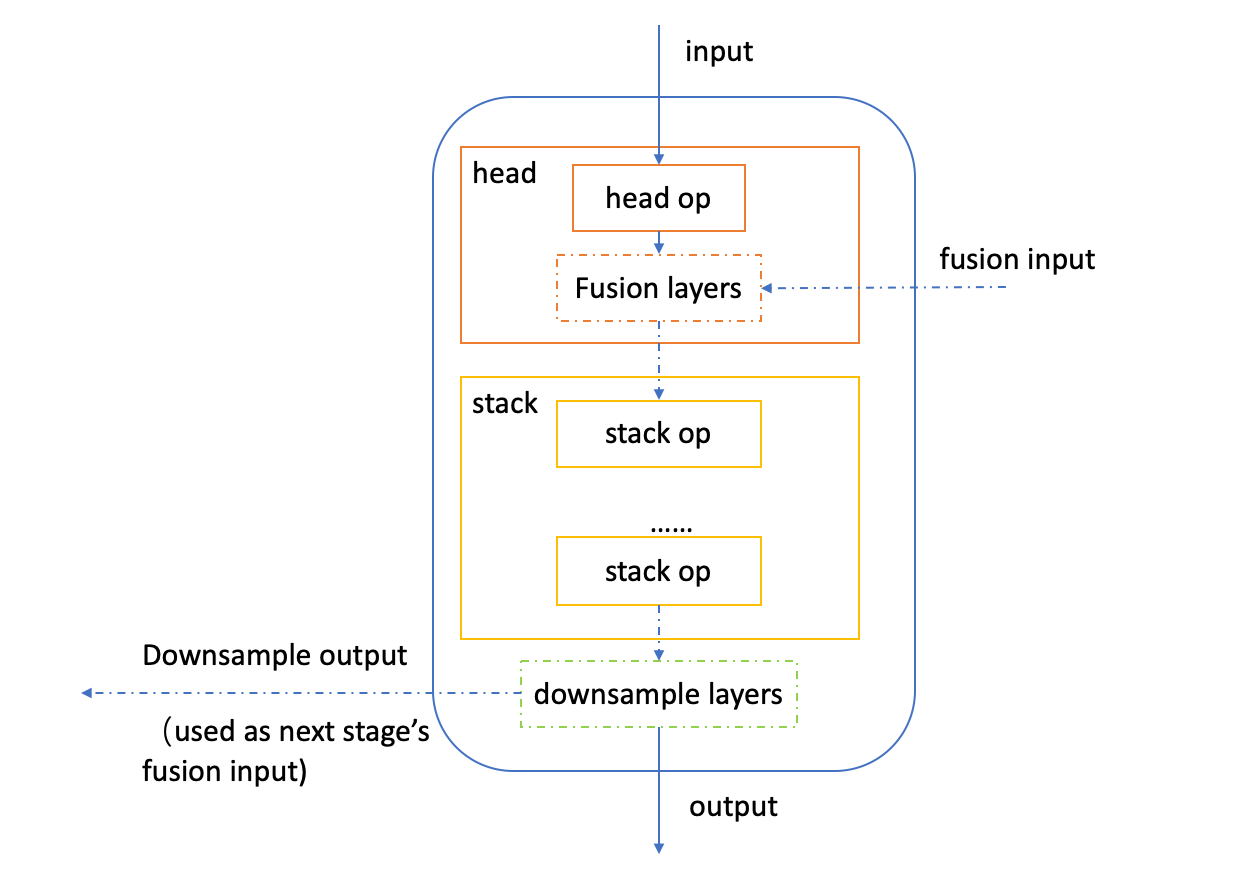

MixVarGEBlock由head op， stack ops，downsample layers，fusion layers四个基本模块组成。head_op 和stack_op都是由BasicMixVarGEBlock（如config文件中的mixvarge_f2，mixvarge_f4，mixvarge_f2_gb16）这样的基本单元构成，详情请参考：【参考算法】地平线 MixVarGENet 参考算法-v1.2.2-
Lidar多任务模型中的配置见config文件的net_config字段，MixVarGENet的实现路径：hat/models/backbones/mixvargenet.py
Neck-

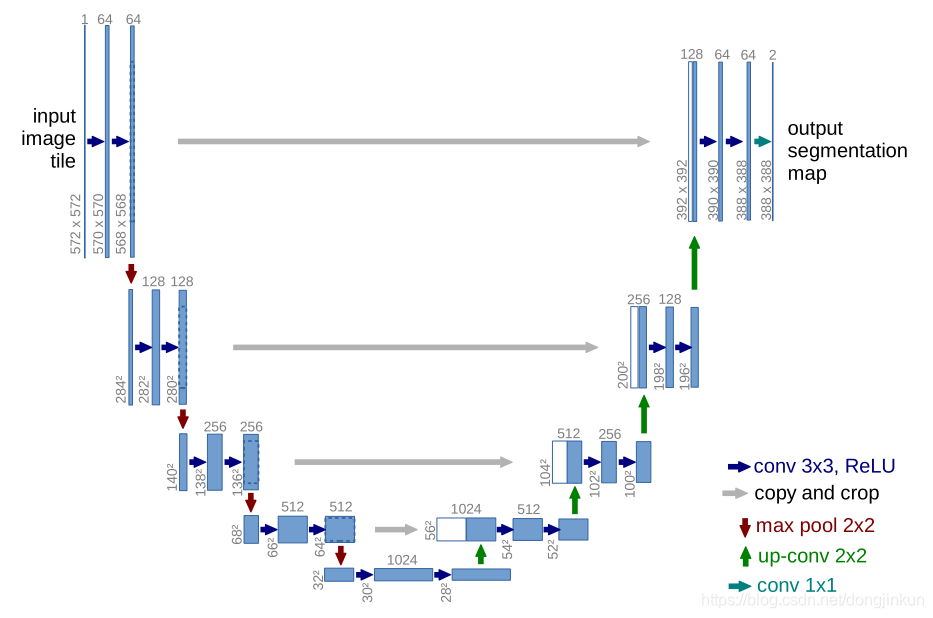

特征融合部分采用了Unet结构，该结构为编码器-解码器结构，如下图所示：
上图为公版模型结构，地平线实现版本与公版逻辑上相同，实现上有差异，详见代码实现
其左半边为编码部分，通过下采样做深层特征的提取，右半边为解码部分，通过上采样再融合编码阶段的feature。在Unet中，地平线针对J5的硬件特性，选择SeparableGroupConvModule2d代替ConvModule2d，具体实现见：hat/models/necks/unet.py-
Head-
Lidar多任务模型的检测头为DepthwiseSeparableCenterPointHead，分割头为DepthwiseSeparableFCNHead-
seg_head-
Lidar多任务模型的分割头为DepthwiseSeparableFCNHead,conv为SeparableConvModule2d-
对应代码：hat/models/task_modules/fcn/head.py
class DepthwiseSeparableFCNHead(FCNHead):
def __init__(self, in_channels, feat_channels, num_convs=1, **kwargs):
super(DepthwiseSeparableFCNHead, self).__init__(
in_channels=in_channels, feat_channels=feat_channels, **kwargs
)
self.convs = nn.Sequential(
SeparableConvModule2d(
in_channels,
...
dw_norm_layer=nn.BatchNorm2d(
),
),
class FCNHead(nn.Module):
def __init__(self,...):
...
def forward(self, inputs: List[torch.Tensor]):
x = inputs[self.input_index]
x = self.convs(x)
if self.dropout:
x = self.dropout(x)
seg_pred = self.cls_seg(x)
if self.training:
if self.upsample_output_scale:
seg_pred = self.resize(seg_pred)
if self.argmax_output:
seg_pred = seg_pred.argmax(dim=1)
if self.dequant_output:
seg_pred = self.dequant(seg_pred)
return seg_pred
det_head-
Lidar多任务模型的检测头为DepthwiseSeparableCenterPointHead，检测为多task检测，主要分为：
tasks = [
dict(name="car", num_class=1, class_names=["car"]),
dict(
name="truck",
num_class=2,
class_names=["truck", "construction_vehicle"],
),
dict(name="bus", num_class=2, class_names=["bus", "trailer"]),
dict(name="barrier", num_class=1, class_names=["barrier"]),
dict(name="bicycle", num_class=2, class_names=["motorcycle", "bicycle"]),
dict(
name="pedestrian",
num_class=2,
class_names=["pedestrian", "traffic_cone"],
),
]
在nuscenes数据集中，目标的类别一共被分为了6个大类，网络给每一个类都分配了一个head，装在headlist中，而每个head内部都为预测的参数。-
对应代码：hat/models/task_modules/centerpoint/head.py
class DepthwiseSeparableCenterPointHead(CenterPointHead):
def _make_conv(
self,
...
):
pw_norm_layer = nn.BatchNorm2d(in_channels, **self.bn_kwargs)
pw_act_layer = nn.ReLU(inplace=True)
return SeparableConvModule2d(
in_channels=in_channels,
...
)
def _make_task(self, **kwargs):
return DepthwiseSeparableTaskHead(**kwargs)
class CenterPointHead(nn.Module):
def __init__(self,...):
self.shared_conv = nn.Sequential(
*(
self._make_conv(
in_channels=in_channels if i == 0 else share_conv_channels,
...
)
for i in range(share_conv_num)
)
)
#head module
for num_cls in num_classes:
heads = copy.deepcopy(common_heads)
heads.update({"heatmap": (num_cls, num_heatmap_convs)})
task_head = self._make_task(
...,
)
self.task_heads.append(task_head)
def forward(self, feats):
rets = []
feats = feats[0]
feats = self.shared_conv(feats)
for task in self.task_heads:
rets.append(task(feats))
forward时，经过共享的SeparableConv后，将feature再分别传入task_heads做task_pred。-
在hat/models/task_modules/centerpoint/head.py的TaskHead对不同的task定义conv_layers：
class DepthwiseSeparableTaskHead(TaskHead):
def _make_conv(
self,
in_channels,
...
):
return SeparableConvModule2d(
in_channels=in_channels,
...
)
class TaskHead(nn.Module):
def __init__(...):
...
for head in self.heads:
classes, num_conv = self.heads[head]
...
#head_conv
for _ in range(num_conv - 1):
conv_layers.append(
self._make_conv(
...
)
)
c_in = head_conv_channels
#cls_layer
conv_layers.append(
ConvModule2d(
in_channels=head_conv_channels,
out_channels=classes,
...
)
)
conv_layers = nn.Sequential(*conv_layers)
def forward(self, x):
ret_dict = {}
for head in self.heads:
ret_dict[head] = self.dequant(self.__getattr__(head)(x))
return ret_dict
Loss-
seg_loss-
seg_loss为CrossEntropyLoss，实现见：hat/models/losses/cross_entropy_loss.py
class CrossEntropyLoss(nn.Module):
...
def forward(self, pred, target, weight=None, avg_factor=None):
...
for each_pred in preds:
loss_cls += self.loss_weight * self.cls_criterion(
each_pred,
target,
weight,
class_weight=class_weight,
reduction=self.reduction,
avg_factor=avg_factor,
ignore_index=self.ignore_index,
)
det_loss-
det_loss为CenterpointLoss 由2部分构成：loss_cls+loss_reg。其中，loss_cls=GaussianFocalLoss；loss_bbox=L1Loss-
对应代码：hat/models/task_modules/centerpoint/loss.py
class CenterPointLoss(nn.Module):
def __init__(
self,
...
):
def forward(
...
):
loss_dict = dict()
for task_id, preds_dict in enumerate(preds_dicts):
...
# heatmap focal loss
loss_heatmap = self.loss_cls(
preds_dict["heatmap"],
heatmaps[task_id],
)
...
# Regression loss for dimension, offset, height, rotation
loss_bbox = self.loss_bbox(
pred, target_box, bbox_weights, avg_factor=(num + 1e-4)
)
loss_dict[f"task{task_id}.loss_heatmap"] = loss_heatmap
loss_dict[f"task{task_id}.loss_bbox"] = loss_bbox
return loss_dict
2 浮点模型训练-
2.1 Before Start-
2.1.1 环境部署-
lidarMultiTask示例集成在OE包中,获取方式见：J5芯片算法工具链OpenExplorer 版本发布
lidar_multitask 示例位于ddk/samples/ai_toolchain/horizon_model_train_sample下,其结构为：-
└── horizon_model_train_sample
├── scripts
├── configs #配置文件
`── tools #工具及运行脚本
release_models获取路径见：scripts/configs/lidar_multi_task//README.md
拉取docker环境
docker pull openexplorer/ai_toolchain_ubuntu_20_j5_gpu: {version}
#启动容器，具体参数可根据实际需求配置
#-v 用于将本地的路径挂载到 docker 路径下
nvidia-docker run -it --shm-size="15g" -v `pwd`:/open_explorer openexplorer/ai_toolchain_ubuntu_20_j5_gpu: {version}
如需本地离线安装HAT，我们提供了训练环境的whl包，路径在ddk/package/host/ai_toolchain
2.1.2 数据下载-
在开始训练模型之前，第一步是需要准备好数据集，我们在 nuscenes 数据集 下载 下载Full dataset (v1.0)以及nuScenes-lidarseg。-
将下载的文件进行解压，lidar_seg/v1.0-trainval下的category.json 与 lidarseg.json 分别复制到nuscenes/v1.0-trainval 文件夹下，解压后的目录如下所示：
├──data #原始数据集
|--nuscenes
|-- lidarseg
|-- samples #v1.0-trainvalXX_blobs.tar解压后的目录
| |-- CAM_BACK
| |-- ...
| |-- CAM_FRONT_RIGHT
| |-- ...
| `-- RADAR_FRONT_RIGHT
|-- sweeps
| |-- CAM_BACK
| |-- ...
| |-- CAM_FRONT_RIGHT
| |-- ...
| `-- RADAR_FRONT_RIGHT
|-- v1.0-trainval #v1.0-trainval_meta.tar解压后的数据
|-- attribute.json
|-- lidarseg.json #来自lidar_seg/v1.0-trainval/
|-- category.json #来自lidar_seg/v1.0-trainval/
|-- ...
`-- visibility.json
2.1.3 数据打包
为了提升训练的速度，需要对数据信息文件做了一个打包，将其转换成lmdb格式的数据集。其中， lidarMultiTask 模型只使用了 nuscenes 数据集的点云部分文件。只需要运行下面的脚本，就可以成功实现格式转换：
#pack train_Set
python3 tools/datasets/nuscenes_packer.py --src-data-dir data/nuscenes/ --pack-type lmdb --target-data-dir tmp_data/nuscenes/lidar_seg/v1.0-trainval --version v1.0-trainval --split-name train --only-lidar
#pack test_Set
python3 tools/datasets/nuscenes_packer.py --src-data-dir data/nuscenes/ --pack-type lmdb --target-data-dir tmp_data/nuscenes/lidar_seg/v1.0-trainval --version v1.0-trainval --split-name val --only-lidar
--src-data-dir为解压后的nuscenes数据集目录；-
--target-data为打包后数据集的存储目录；-
--version 选项为[“v1.0-trainval”, “v1.0-test”, “v1.0-mini”]，如果进行全量训练和验证设置为v1.0-trainval，如果仅想了解模型的训练和验证过程，则可以使用v1.0-mini数据集； v1.0-test数据集仅为测试场景，未提供注释
数据集打包命令执行完毕后会在target-data-dir下生成train_lmdb和val_lmdb，train_lmdb和val_lmdb就是打包之后的训练数据集和验证数据集为config中的data_rootdir：
|-- tmp_data
| |-- nuscenes
| | |-- lidar_seg
| | | |-- v1.0-trainval
| | | | |-- train_lmdb #打包后的train数据集
| | | | | |-- data.mdb
| | | | | `-- lock.mdb
| | | | `-- val_lmdb #打包后的val数据集
| | | | | |-- data.mdb
| | | | | `-- lock.mdb
2.1.4 meta文件夹构建-
在tmp_data/nuscenes/下创建meta文件夹，将下载的nuScenes-map-expansion-v1.3.zip和v1.0-trainval_meta.tar压缩包解压至meta文件夹下，当前的目录结构为：
|-- tmp_data
| |-- nuscenes
| | |-- lidar_seg
| | | |-- v1.0-trainval
| | | | |-- train_lmdb #打包后的train数据集
| | | | |-- val_lmdb #打包后的val数据集
| | |-- meta
| | | |-- maps #nuScenes-map-expansion-v1.3.zip解压后的目录
| | | | |-- 36092f0b03a857c6a3403e25b4b7aab3.png
...
| | | | |-- 93406b464a165eaba6d9de76ca09f5da.png
| | | | |-- basemap
| | | | |-- expansion
| | | |-- v1.0-trainval #v1.0-trainval_meta.tar解压后的目录
| | | |-- attribute.json
| | | |-- lidarseg.json
| | | |-- category.json
| | | |-- ...
| | | |-- visibility.json
2.1.5 数据生成-
为了训练 nuscenes 点云数据，还需为 nuscenes 数据集生成每个单独的训练目标的点云数据，以及需要为这部分数据生成 .pkl 格式的包含数据信息的文件。通过运行下面的命令来创建:
python3 tools/create_data.py --dataset nuscenes --root-dir ./tmp_data/nuscenes/lidar_seg/v1.0-trainval/ --extra-tag nuscenes --out-dir tmp_nuscenes/lidar
执行上述命令后，生成的文件目录如下：
├── tmp_data
│ ├── nuscenes
│ │ ├── lidar_seg
│ │ │ ├── v1.0-trainval #打包数据集
│ │ │ │ ├── train_lmdb
│ │ │ │ ├── val_lmdb
│ │ ├── meta
│ │ │ ├── maps
│ │ │ ├── v1.0-mini
│ │ │ ├── v1.0-trainval
├── tmp_nuscenes
│ ├── lidar
│ │ ├── nuscenes_gt_database # 新生成的 nuscenes_gt_database
│ │ │ ├── xxxxx.bin
│ │ ├── nuscenes_dbinfos_train.pkl # 新生成的 nuscenes_dbinfos_train.pkl
│ │ ├── nuscenes_infos_train.pkl # 新生成的 nuscenes_infos_train.pkl
其中 tmp_nuscenes/lidar/nuscenes_gt_database 的 .bin 格式的文件为生成的gt_database；nuscenes_gt_database 和 nuscenes_dbinfos_train.pkl 是训练用于采样的样本；文件保存目录可通过--out-dir更改。
2.1.6 config配置-
在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：
- device_ids、batch_size_per_gpu：根据实际硬件配置进行device_ids和每个gpu的batchsize的配置；
- ckpt_dir:浮点、calib、量化训练的权重路径配置，权重下载链接在config文件夹下的README中；
- data_rootdir：打包的lmdb数据集路径配置；
- meta_rootdir ：meta文件夹的路径配置；
- gt_data_root：nuscenes_gt_database的上一层路径
- infer_cfg：input_points为点云输入，做结果可视化时需要配置
2.2 浮点模型训练-
在configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py下配置参数，需要将相关硬件配置device_ids和权重路径ckpt_dir数据集路径data_rootdir配置修改后使用以下命令训练浮点模型：
python3 tools/train.py --stage float --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py
2.3 浮点模型精度验证-
通过指定训好的float_checkpoint_path，使用以下命令验证已经训练好的模型精度:
python3 tools/predict.py --stage float --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py
验证完成后，会在终端输出float模型在验证集上的检测精度。
3 模型量化和编译-
模型上板前需要将模型编译为.hbm文件， 可以使用compile的工具用来将量化模型编译成可以上板运行的hbm文件，因此首先需要将浮点模型量化，地平线对lidarMultiTask模型的量化采用horizon_plugin框架，通过Calibration+QAT量化训练和转换最终获得定点模型。-
3.1 Calibration-
为加速QAT训练收敛和获得最优量化精度，建议在QAT之前做calibration，其过程为通过batchsize个样本初始化量化参数，为QAT的量化训练提供一个更好的初始化参数，和浮点训练的方式一样，将checkpoint_path指定为训好的浮点权重路径。通过运行下面的脚本就可以开启模型的Calibration：
python3 tools/train.py --stage calibration --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py
3.2 量化模型训练-
Calibration完成后，就可以加载calib权重开启模型的量化训练。 量化训练其实是在浮点训练基础上的finetue，具体配置信息在config的qat_trainer中定义。量化训练的时候，初始学习率设置为浮点训练的十分之一，训练的epoch次数也大大减少。和浮点训练的方式一样，将checkpoint_path指定为训好的calibration权重路径。-
通过运行下面的脚本就可以开启模型的qat训练：
python3 tools/train.py --stage qat --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py
3.3 量化模型精度验证-
量化模型的精度验证，只需要运行以下命令：
#qat模型精度验证
python3 tools/predict.py --stage qat --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py
#quantized模型精度验证
python3 tools/predict.py --stage int_infer --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py
qat模型的精度验证对象为插入伪量化节点后的模型（float32）；quantized模型的精度验证对象为定点模型（int8），验证的精度是最终的int8模型的真正精度，这两个精度应该是十分接近的。
3.4 仿真上板精度验证-
除了上述模型验证之外，我们还提供和上板完全一致的精度验证方法，可以通过下面的方式完成：
python3 tools/align_bpu_validation.py --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py
3.5 量化模型编译-
在训练完成之后，可以使用compile的工具用来将量化模型编译成可以上板运行的hbm文件，同时该工具也能预估在BPU上的运行性能，可以采用以下脚本：
python3 tools/compile_perf.py --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py --out-dir ./ --opt 3
opt为优化等级，取值范围为0~3，数字越大优化等级越高，运行时间越长；-
compile_perf脚本将生成.html文件和.hbm文件（compile文件目录下），.html文件为BPU上的运行性能，.hbm文件为上板实测文件。
4 其他工具-
4.1 结果可视化-
如果你希望可以看到训练出来的模型对于雷达点云的检测效果，我们的tools文件夹下面同样提供了点云预测及可视化的脚本，你只需要运行以下脚本即可：
python3 tools/infer.py --config configs/lidar_multi_task/centerpoint_mixvargnet_multitask_nuscenes.py --save_path ./
注：需在config文件中配置infer_cfg字段。

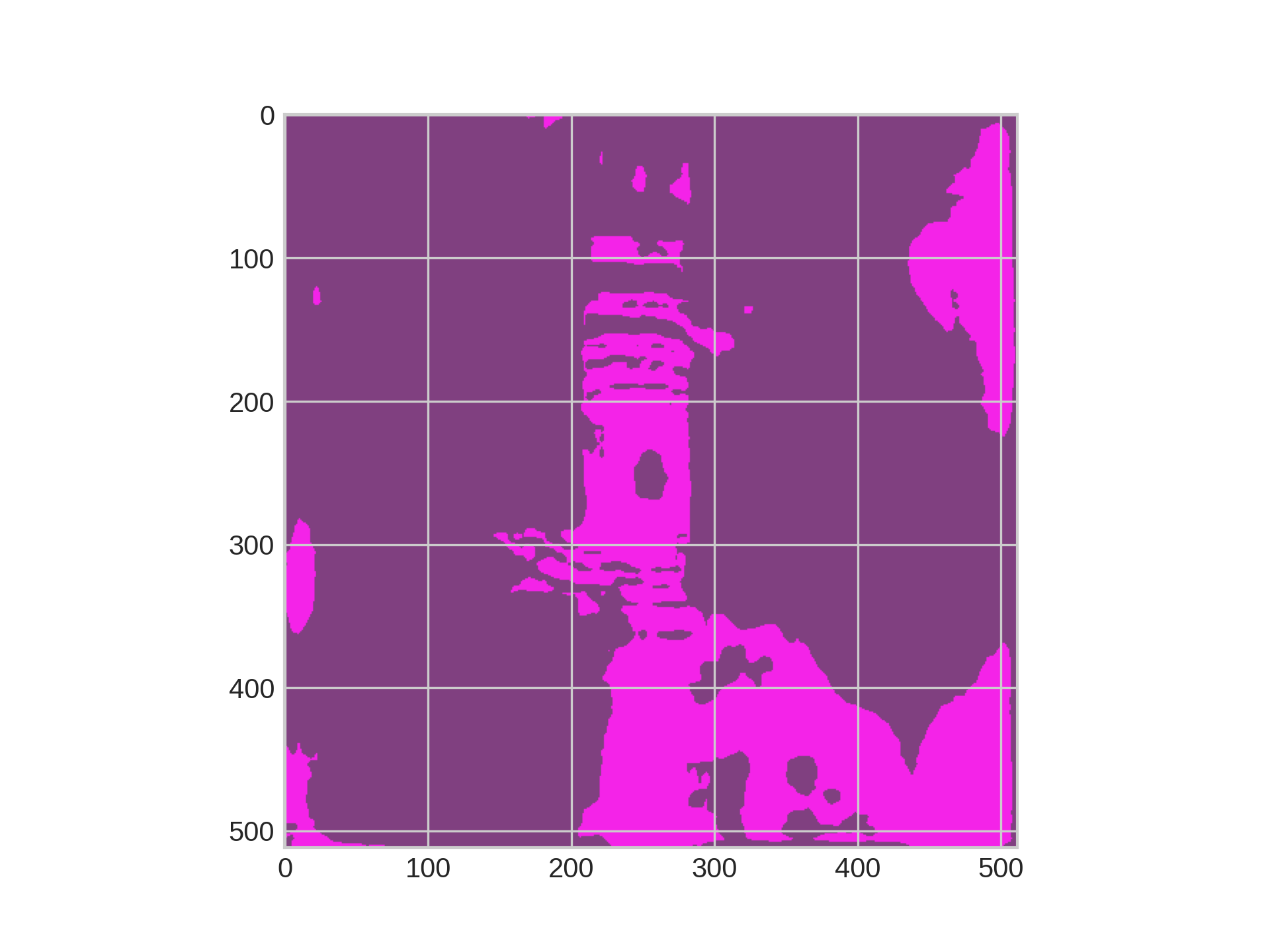

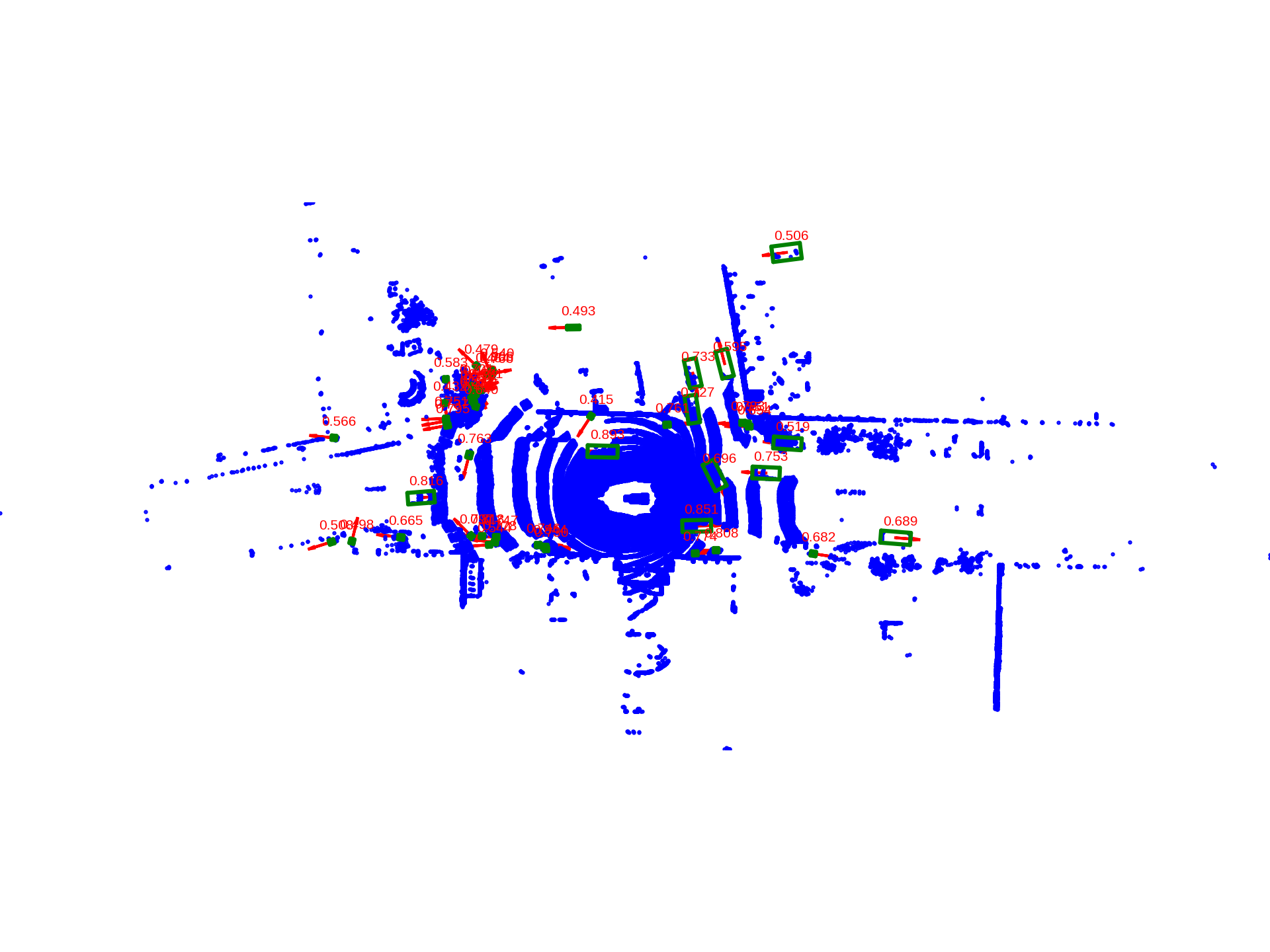

可视化示例：
5 板端部署-
5.1 上板性能实测-
使用hrt_model_exec perf工具将生成的.hbm文件上板做BPU性能实测，hrt_model_exec perf参数如下：
hrt_model_exec perf --model_file {model}.hbm \
--input_file {lidar_data}.bin \
--thread_num 8 \
--frame_count 2000 \
--core_id 0 \
--profile_path '.'
雷达点云模型板端验证请务必使用真实点云输入!
5.2 AI Benchmark示例-
OE开发包中提供了lidar_multitask 的AI Benchmark示例，位于：ddk/samples/ai_benchmark/j5/qat/script/multitask/lidar_multitask，具体使用可以参考开发者社区J5算法工具链产品手册-AIBenchmark评测示例-
可在板端使用以下命令执行做模型评测：
#性能数据
sh fps.sh
#单帧延迟数据
sh latency.sh
如果要进行精度评测，请参考开发者社区J5算法工具链产品手册-AIBenchmark示例精度评测进行数据的准备和模型的推理。
