x3 关于OSD的问题讨论

vanlance · 2023 年11 月 2 日 05:17

系统软件版本：x3_ubuntu_v1.1.3
问题涉及的技术领域：硬件、软件
问题描述：

首先是测试了多路编解码的性能，测试结果为：最大支持5路1080P 25FPS H264视频的编解码能力，第6路的时候会出现下面的提示信息

[ERROR]["multimedia"][src/vdi/linux/vdi_osal.c:174] [ERROR][242623.19205][28800:28948][VDI] fail to vdi_allocate_dma_memory size=20553868
[ERROR]["multimedia"][src/vdi/linux/vdi_osal.c:174] [ERROR][242623.19219][28800:28948][VideoDecoder] RegisterFrameBuffers:154 Failed to VPU_DecRegisterFrameBufferEx(17)
[ERROR]["multimedia"][src/vdi/linux/vdi_osal.c:174] [ERROR][242623.19225][28800:28948][COMPONENT] Component wave_decoder will be terminated.

推测是硬件dma内存不够了导致的-
接着又输出了下面的错误信息:

[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.37583][28800:28952][ION_ALLOCATOR] <mem_ion_alloc_internal:236> Fail to do ION_IOC_ALLOC(ret=Cannot allocate memory)!
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.37620][28800:28952][ION_ALLOCATOR] <mem_alloc_handle_and_buf:293> Fail to allocate ion memory(ret=-12).
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.37628][28800:28952][ION_ALLOCATOR] <mem_osal_alloc_com_buf:425> Fail to allocate handle and buf(ret=-16777211).
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.37639][28800:28952][MEM_ALLOCATOR] <mem_try_alloc_com_buf_locked:125> Fail to allocate memory(Insufficient memory).
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.37642][28800:28952][MEM_ALLOCATOR] <hb_mem_alloc_com_buf_with_lable:259> Fail to allocate common buffer(ret=-16777211).
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.37644][28800:28952][HBMEM] <hbmem_alloc:125> Fail to allocate buffer(ret=-16777211).
[ERROR]["multimedia"][src/vdi/linux/vdi_osal.c:174] [ERROR][242623.37647][28800:28952][MIANHELPER] hbmem_alloc failed
[ERROR]["multimedia"][src/vdi/linux/vdi_osal.c:174] [ERROR][242623.37650][28800:28952][VideoReader] PrepareReader:217 Fail to allocate bitstream buffer
HB_VDEC_GetFrame pop. max_size:3.
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.39226][28800:28954][ION_ALLOCATOR] <mem_ion_alloc_internal:236> Fail to do ION_IOC_ALLOC(ret=Cannot allocate memory)!
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.39236][28800:28954][ION_ALLOCATOR] <mem_alloc_handle_and_buf:293> Fail to allocate ion memory(ret=-12).
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.39238][28800:28954][ION_ALLOCATOR] <mem_osal_alloc_com_buf:425> Fail to allocate handle and buf(ret=-16777211).
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.39240][28800:28954][MEM_ALLOCATOR] <mem_try_alloc_com_buf_locked:125> Fail to allocate memory(Insufficient memory).
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.39242][28800:28954][MEM_ALLOCATOR] <hb_mem_alloc_com_buf_with_lable:259> Fail to allocate common buffer(ret=-16777211).
[ERROR]["LOG"][src/utils/mem_log.c:108] [ERROR][242623.39243][28800:28954][HBMEM] <hbmem_alloc:125> Fail to allocate buffer(ret=-16777211).
[ERROR]["vio_bufmgr"][utils/hb_vio_buffer_mgr.c:364] [242623.392453]ion_alloc_phy_type[364]: hbmem_alloc failed

还是申请内存的时候出现错误。-
但是将1080P 的视频改成720P的话，8路同时25FPS编解码没的问题，cpu占用也才到338%，所以推测不同分辨率下硬件资源占用不一样导致，但是我们是希望能同时8路1080P视频的编解码的，不知道是不是我的程序上还有优化的空间，还希望指导一下。万分感谢

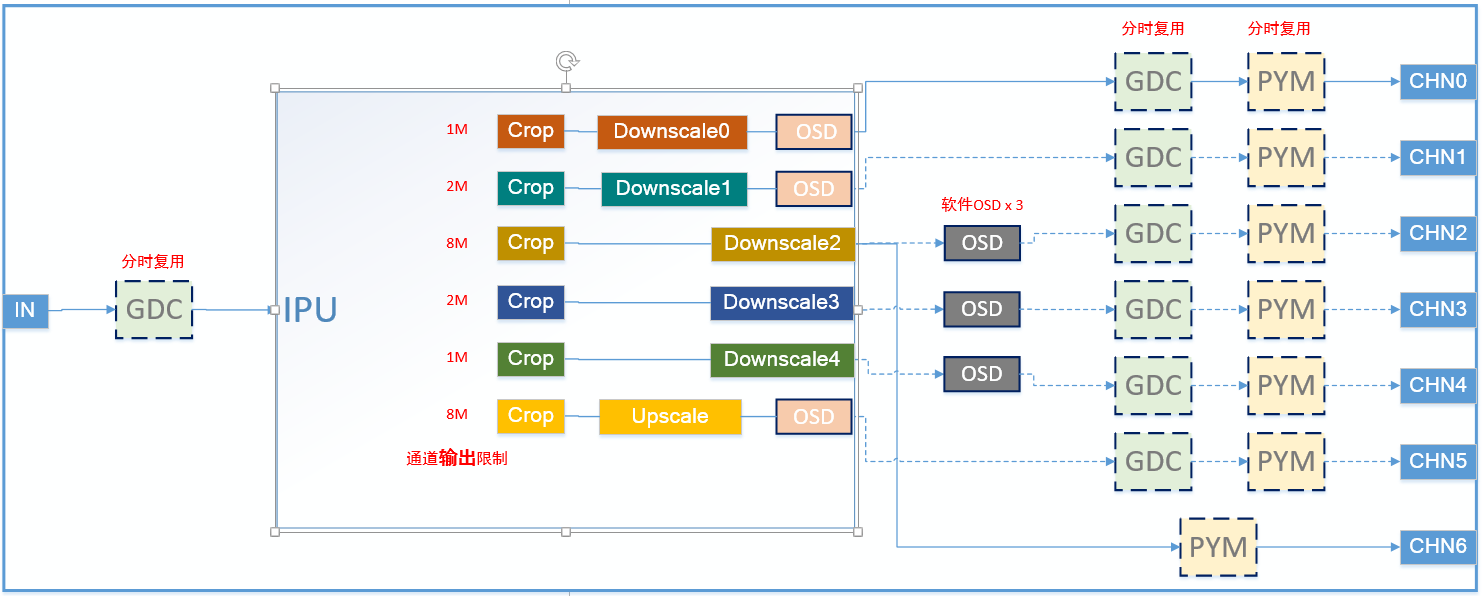

迫于无奈，只能降低视频处理路数，同时加上OSD叠加的功能，但是又发现OSD分为软件叠加、硬件叠加，时间上大概有一倍的区别，下面会详细讨论，先附上一张图-

现在的需求是想实现4路1080P 25FPS的编解码并且每路OSD叠加文字操作，基于这个前提，我们先测试了不同 VpsGrp 和 VpsChn 之间的潜在关系。部分示例接口代码如下:

创建group

VPS_GRP_ATTR_S grp_attr;
memset(&grp_attr, 0, sizeof(VPS_GRP_ATTR_S));
grp_attr.maxW = 1920;
grp_attr.maxH = 1080;
grp_attr.frameDepth = 8;
ret = HB_VPS_CreateGrp(VpsGrp, &grp_attr);
ret = HB_SYS_SetVINVPSMode(VpsGrp, VIN_OFFLINE_VPS_OFFINE);

开启通道

VPS_CHN_ATTR_S chn_attr;
memset(&chn_attr, 0, sizeof(VPS_CHN_ATTR_S));
chn_attr.enScale = 1;
chn_attr.width = 1920;
chn_attr.height = 1080;
chn_attr.frameDepth = 8;
HB_VPS_SetChnAttr(VpsGrp, VpsChn, &chn_attr);
HB_VPS_EnableChn(VpsGrp, VpsChn);
HB_VPS_StartGrp(VpsGrp);

区域创建，并且附加到通道

RGN_ATTR_S pstRegion;
pstRegion.enType = OVERLAY_RGN;
pstRegion.stOverlayAttr.stSize.u32Width = 1920;
pstRegion.stOverlayAttr.stSize.u32Height = 1080;
pstRegion.stOverlayAttr.enPixelFmt = PIXEL_FORMAT_VGA_4;
pstRegion.stOverlayAttr.enBgColor  = FONT_KEY_COLOR;
ret = HB_RGN_Create(VpsChn+1, &pstRegion);

RGN_CHN_S chn;
chn.s32PipelineId = VpsGrp;
// 画图时的通道必须是VPS通道号+1
chn.enChnId = VpsChn+1;

RGN_CHN_ATTR_S chn_attr;
chn_attr.bShow = true;
chn_attr.bInvertEn = false;
chn_attr.unChnAttr.stOverlayChn.stPoint.u32X = 0;
chn_attr.unChnAttr.stOverlayChn.stPoint.u32Y = 0;

ret = HB_RGN_AttachToChn(VpsChn+1, &chn, &chn_attr);

附加信息

typedef enum HB_RGN_CHN_ID_ATTR_E      /*ipu channel region attached to*/
{
    CHN_US,
    CHN_DS0,
    CHN_DS1,
    CHN_DS2,
    CHN_DS3,
    CHN_DS4,
    CHN_GRP,
    CHANNEL_MAX_NUM
}RGN_CHN_ID_E;

单路测试结果:

(OSD叠加了6个矩形框，6个文本框)
单路测试时，VpsGrp固定为0, (多次测试结果发现单路测试时，OSD性能与VpsGrp的值无关)
表中不支持项表示程序运行时会提示如下信息，猜测意思是此通道最大支持处理1280 wiidth的图片
```
[ERROR]["vps"][vps/hb_vps_api.c:640] [245724.703130]HB_VPS_SetChnAttr[640]: chn 1920 width beyond safe size 1280
```

分辨率

VpsChn

OSD叠加时间(ms)（50次平均值）

720P

CHN_US

6

720P

CHN_DS0

6

720P

CHN_DS1

13

720P

CHN_DS2

13

720P

CHN_DS3

13

720P

CHN_DS4

6

1080P

CHN_US

不支持

1080P

CHN_DS0

16

1080P

CHN_DS1

35

1080P

CHN_DS2

35

1080P

CHN_DS3

不支持

1080P

CHN_DS4

35

基于上述表格结果分析：VpsGrp固定下，只有 CHN_DS0 能支持1080P的硬件OSD，因此下面尝试多线程1080P的硬件OSD。-
开4线程，每个线程同时1080P 25FPS编解码的同时，进行独立OSD操作，观察每路时间消耗如下表

线程编号

分辨率

VpsGrp

VpsChn

OSD叠加时间(ms)（50次平均值）

0

1080P

0

CHN_DS0

34

1

1080P

1

CHN_DS0

36

2

1080P

2

CHN_DS0

35

3

1080P

3

CHN_DS0

34

测试只开2线程，观察每路时间消耗如下表

线程编号

分辨率

VpsGrp

VpsChn

OSD叠加时间(ms)（50次平均值）

0

1080P

0

CHN_DS0

11

1

1080P

1

CHN_DS0

12

测试只开单线程，观察每路时间消耗如下表

线程编号

分辨率

VpsGrp

VpsChn

OSD叠加时间(ms)（50次平均值）

0

1080P

0

CHN_DS0

10

测试只开4线程，使用不同VpsChn，观察每路时间消耗如下表

测试时每个线程是差了2s启动的，随着线程1，2，3慢慢起来的时候，线程0的OSD时间是在慢慢增加的
此种组合不会造成OSD混乱的问题

线程编号

分辨率

VpsGrp

VpsChn

OSD叠加时间(ms)（50次平均值）

0

1080P

0

CHN_DS0

44

1

1080P

1

CHN_DS1

72

2

1080P

2

CHN_DS2

76

3

1080P

3

CHN_DS4

79

基于上述4、2、1、4线程结果进行分析：

测试时出现了意外情况：当VpsChn取值相同时，不同VpsGrp下，OSD叠加后数据时混乱的，比如线程0上本来叠加的是字符串0 ，实际上却可能叠加上字符串1，2，3，同理线程3上叠加的字符串也会出现0，1，2。线程越多时混乱程度越高。而不同VpsGrp与VpsChn时，OSD数据没有出现混乱问题。分析可能原因：当多路视频OSD时，VpsChn相同导致每路的bitmap在相同VpsChn下被覆盖，导致多路视频拿到了相同的bitmap在自己的yuv数据上进行叠加造成。
根据文档说明，OSD硬件叠加是分时复用的，在内部应该存在一把锁，当4路同时OSD时，等待时间较长，但是也不合理，这里请详细解释一下底层实现原理，便于我们二次开发。
但是当单线程、2线程时每路OSD的时间变化却不大，这里也有疑问，请详细解释一下，万分感谢。
4线程时，每路OSD时间太长，导致必须丢帧，实际编码帧率达不到25FPS
单线程对比OSD硬件通道和软件通道，硬件通道会快很多，但是CPU占用率也高了8%左右

前提:

开线程后的OSD操作都是在各自的线程内初始化后，对每帧进行OSD操作
开线程编解码处理的视频都是拉取海康相机的rtsp流，编码后使用avformat，avcodec推流的

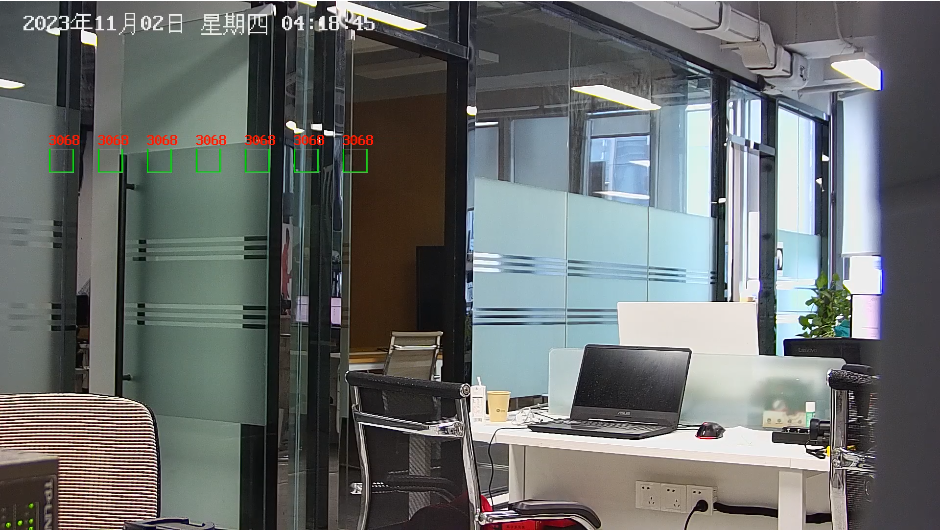

OSD绘制的内容为固定坐标的6个不同位置的矩形框，和6个相机的id，如下图：-

940×531 0 Bytes
-

937×528 0 Bytes

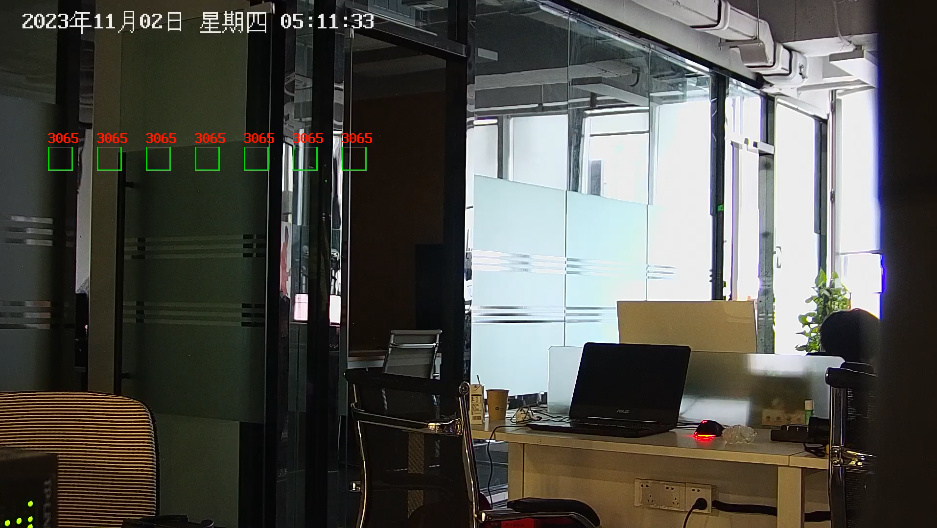

如上图，当VpsChn取值相同时，不同VpsGrp下，两张图中图像内容没有变化，但是OSD内容却有变化，两张图都是线程3065的产生的，但是却有3068，很奇怪，当VpsChn取值不同时，不同VpsGrp下时，就没有这个问题，所以应该不是我测试代码的bug。请对此现象作出解释 ,安分感谢

现在最大的问题时如何实现4路1080P 25FPS的编解码+OSD叠加不混乱的能力，保证不丢帧，麻烦请专家详细介绍一下底层原理以及解决方案，万分感谢.

地瓜橙 · 2023 年11 月 3 日 08:43

您好，可以参考手册修改ION大小，解决内存占用问题修改BPU保留内存大小 | RDK X3用户手册 (horizon.cc)

vanlance · 2023 年11 月 3 日 09:39

您好，那么多路1080P OSD叠加时间效率问题呢，有解决方案吗,目前2路1080P 25FPS 的OSD叠加都会掉帧

地瓜橙 · 2023 年11 月 17 日 08:03

您好，贵公司是？需要和对应的fae做一下沟通
