1.概述
motmethod为多目标跟踪method，即Multi-object Tracking，用于跟踪视频中的目标，并为目标分配track_id，目前在aiexpress中使用的跟踪策略主要是基于卡尔曼滤波和IOU作为算法基础。本文将对motmethod的算法和实现做相关介绍。
2.算法介绍
目前aiexpress的motmethod主要是基于卡尔曼滤波和IOU的跟踪算法，根据目标的位置信息进行跟踪。
算法主要分3个步骤
1) prediction 利用卡尔曼滤波器预测轨迹在当前帧的位置；
2) match 利用预测位置和观测位置得到匹配结果；
3) update 根据匹配结果对轨迹集合进行更新；
这里的1）和3）属于卡尔曼滤波的预测和修正的步骤，2）属于匹配算法范畴，本文后半部分主要介绍这两个部分。
2.1 卡尔曼滤波
2.1.1 任务
在我们的多目标跟踪系统中，需要根据track在n-1时刻的最佳估计状态来推测当前时刻n的估计状态（并非最佳），然后再和观测到的target匹配。那么卡尔曼滤波的任务主要是一下两个方面：
1）根据track在n-1时刻的最佳估计状态X(n-1|n-1)推算出n时刻的估计状态X(n|n-1)，也称为先验估计；
2）融合n时刻的观测状态X(n)和先验估计X(n|n-1)得到更为准确的后验估计X(n|n)，以此作为n+1时刻状态的预测基础。
2.1.2 原理
本章节主要介绍卡尔曼滤波两大任务的原理。
1) 任务1：预测
首先，卡尔曼滤波假设系统中目标的位置和速度都是随机的，且都服从高斯分布。每个状态变量有一个均值μ，以及方差 σ2。在高斯分布中，均值μ是随机分布的中心，也是最有可能的状态。
假设我们的目标跟踪系统里有两个状态量，分别是位置p和速度v，那么该系统的不确定性可由协方差P表示：
Pij表示第i个和第j个状态变量之间的相关性，在位置p和速度v不相关的系统，非对角线元素都为0。
下面我们基于高斯分布建立状态变量，在n-1时刻的状态变量为：
经过时间间隔t，n时刻的状态为
这里我们有一个假设，就是本系统没有控制量B(n)，类似加减速的控制变量。
转换矩阵F为
完成状态变量预测之后，我们也要对协方差矩阵应用转换函数，更新协方差矩阵。但是因为存在外部干扰，仅仅做转换是不够的。这里我们要对协方差P增加一个噪声的协方差矩阵Qn，那么对协方差P更新后为
从上式我们发现协方差P的值在增大，也就是说经过预测后状态变量的不确定性在增加，说明预测值和真实值相差越来越大，因此，我们需要通过卡尔曼滤波的修正步骤来提高估计值预测的准确性。
2）任务2：修正估计值
这一步骤是修正前面得到的先验估计，最小化其和真实值之间的差距。
在实际情况下，测量值X(n)并不能直接测得，需要通过实际测得的Z(n)经过变换H得到X(n)，这里的Z(n)和X(n)因为不在一个空间尺度里，所以需要借助H将它们映射到同一空间。比如在测距仪系统，只能测得时间间隔，而非实际距离，此时需要借助矩阵H将时间测度转换到距离测量空间，这里的V是测量误差。
测量值的不确定性用协方差R(n)来表示，而在得到测量值Z(n)的情况下，其最有可能的高斯分布就是以Z(n)为均值的高斯分布。
我们可以对比一下在预测步骤中，我们是已知前一帧状态量的高斯分布，通过变换方程得到当前帧状态量的高斯分布，然后推断出其中可能性最大的预测值。
而在这里，我们是已知当前帧的测量值Z(n)，然后估计出测量值的高斯分布，和预测步骤是一个逆过程，也是一个贝叶斯推断的过程。
目前我们得到两个高斯分布，分别是估计值X(n)和测量值Z(n)，我们需要融合这两个结果，得到最佳估计。显然，这两个分布的相交部分是真实值最有可能的分布（注意要将X(n)和Z(n)映射到同一空间），那么将两个高斯分布相乘即可。于是，我们得到新的分布，其均值为X(n|n)也就是我们当前状态的后验估计，方差为P(n|n)，这里的K称为卡尔曼增益：
上式我们看到，经过修正步骤后，P值减小，也就是X(n|n）的不确定性降低了，X(n|n)也就是后验估计。
另外，从K的计算方式(5)来看，K和先验估计的协方差P成正相关，和测量噪声协方差R成负相关。
当P越大时，K值越大，后验估计更接近于测量值Z(n)；当R越大时，K值越小，后验估计更接近于先验估计，这也是我们在具体实现时指导调参的依据。
2.2 匹配算法
该部分主要用于匹配检测框target和已跟踪到的track，对匹配成功的检测框分配已跟踪目标的id，对未匹配上的目标分配新的id。这里用的匹配测度是IOU，也就是检测框和跟踪目标的交并比，其数学表达式如下：
IOU越大，表示A和B的匹配程度越高
这样我们就可以建立target和track的iou邻接矩阵aff，举例来说：
这里aff[1][2]表示track[1]和target[2]的IOU是110。
2.2.1 简单匹配
本节我们在邻接矩阵的基础上进行简单匹配。
简单匹配的原则是track要选择和它IOU最大的target，同时target也要选择和它IOU最大的track，如果两者相互选择了对方，那么简单匹配成功。在上面的矩阵中，track[3]和target[3]互为对方最大的IOU，那么我们给target[3]分配的id就是3。
2.2.2 匈牙利匹配
完成简单匹配后，当前邻接矩阵为:
匈牙利匹配的核心思想是匹配之后使得整个系统的IOU最大，比如在我们当前的邻接矩阵中，将target[1]和track[4]匹配，target[2]和track[1]匹配，可以使整个系统的IOU最大，但是在一些情况下匈牙利匹配得到的匹配结果可能不是唯一的，AIExpress在IOU2实现中也只使用了简单匹配。
3. AIExpress实现
本章节主要介绍AIExpress如何实现mot算法，并介绍下相关配置的含义。
3.1 输入输出
输入
输出
3.2 卡尔曼滤波建模
我们在前面了解了卡尔曼滤波原理，本节主要介绍如何将卡尔曼滤波应用到我们的系统中。
首先我们确定系统的状态矩阵，这里我们目标box的状态变量为X(n）= [x, y, s, r, dx, dy, ds]
分别表示box的中心坐标(x,y)，box的面积s，box的宽高比r，后面三个状态为前三个状态量相邻帧之间的差值。
测量值为Z(n) = [x, y, s, r]，那么就有如下几个变换：
上式通过状态转移矩阵得到先验估计X(n|n-1)。
另外，测量值和状态值的转换过程如下：
通过以上步骤，我们完成了对检测框跟踪的卡尔曼滤波建模，这里还需要协方差矩阵P，测量协方差R和噪声协方差Q，这三个值可根据具体场景做相应调整。

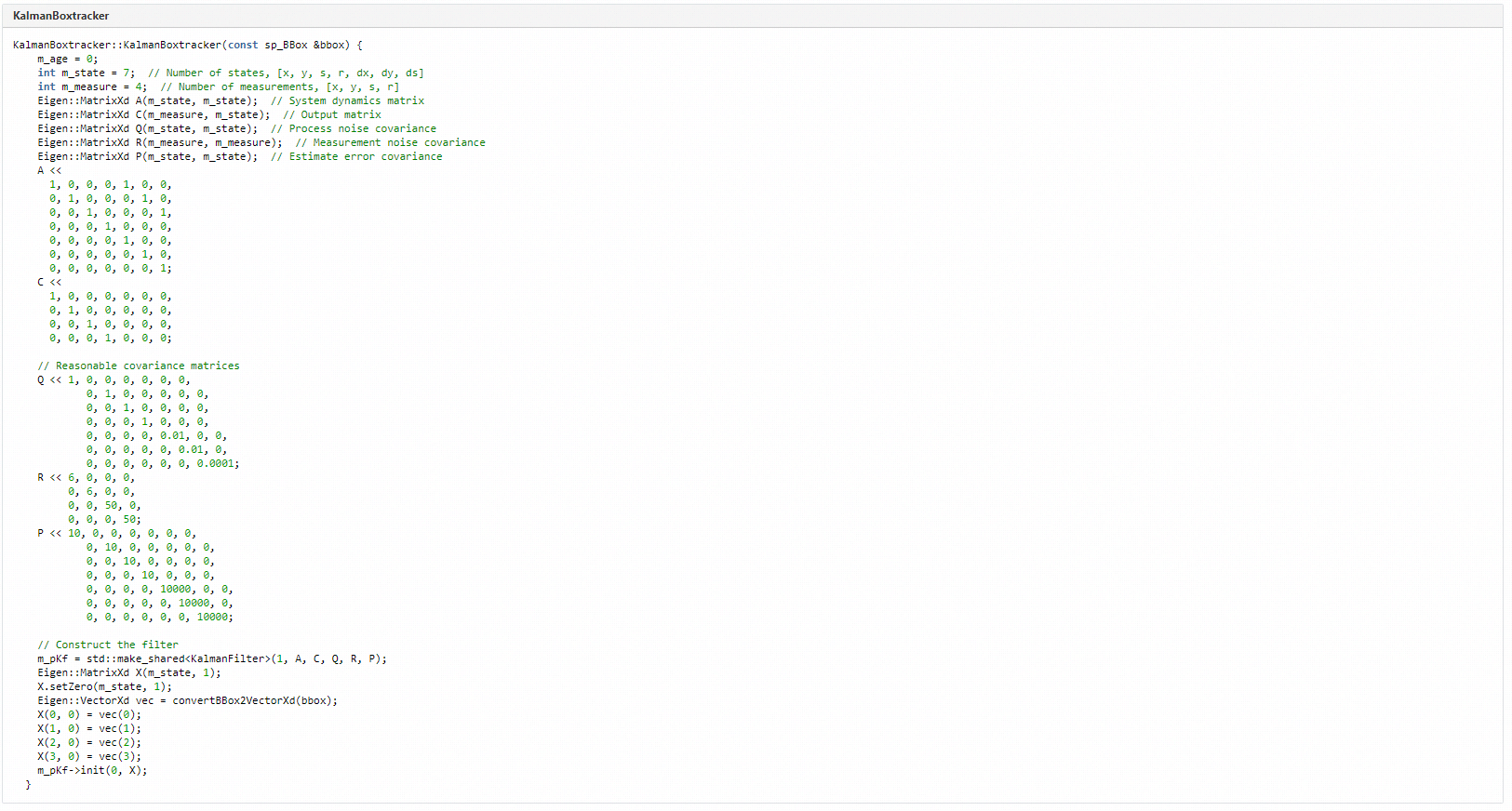

AIExpress中卡尔曼滤波实现的核心代码如下：

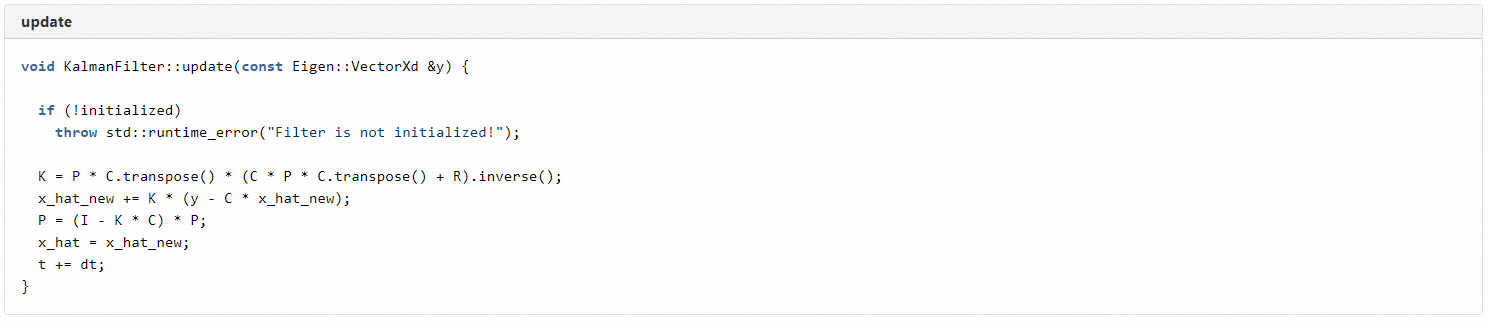

完成模型建立后，就可以按照按原理的预测和修正步骤，实现我们系统的卡尔曼滤波，具体实现如下：
以上即完成了卡尔曼滤波在我们系统中的应用。
3.3 mot代码实现
3.3.1 重要数据结构

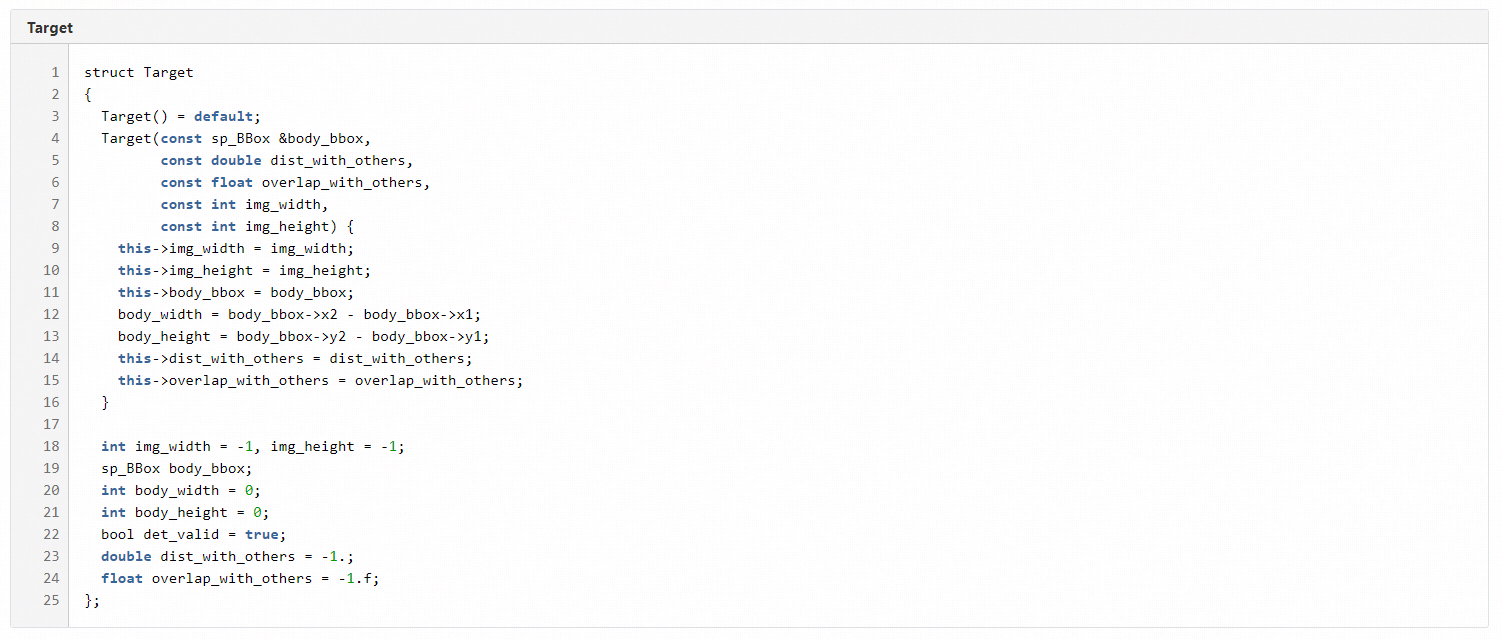

Target为目标检测框，body_box保存当前框的信息。

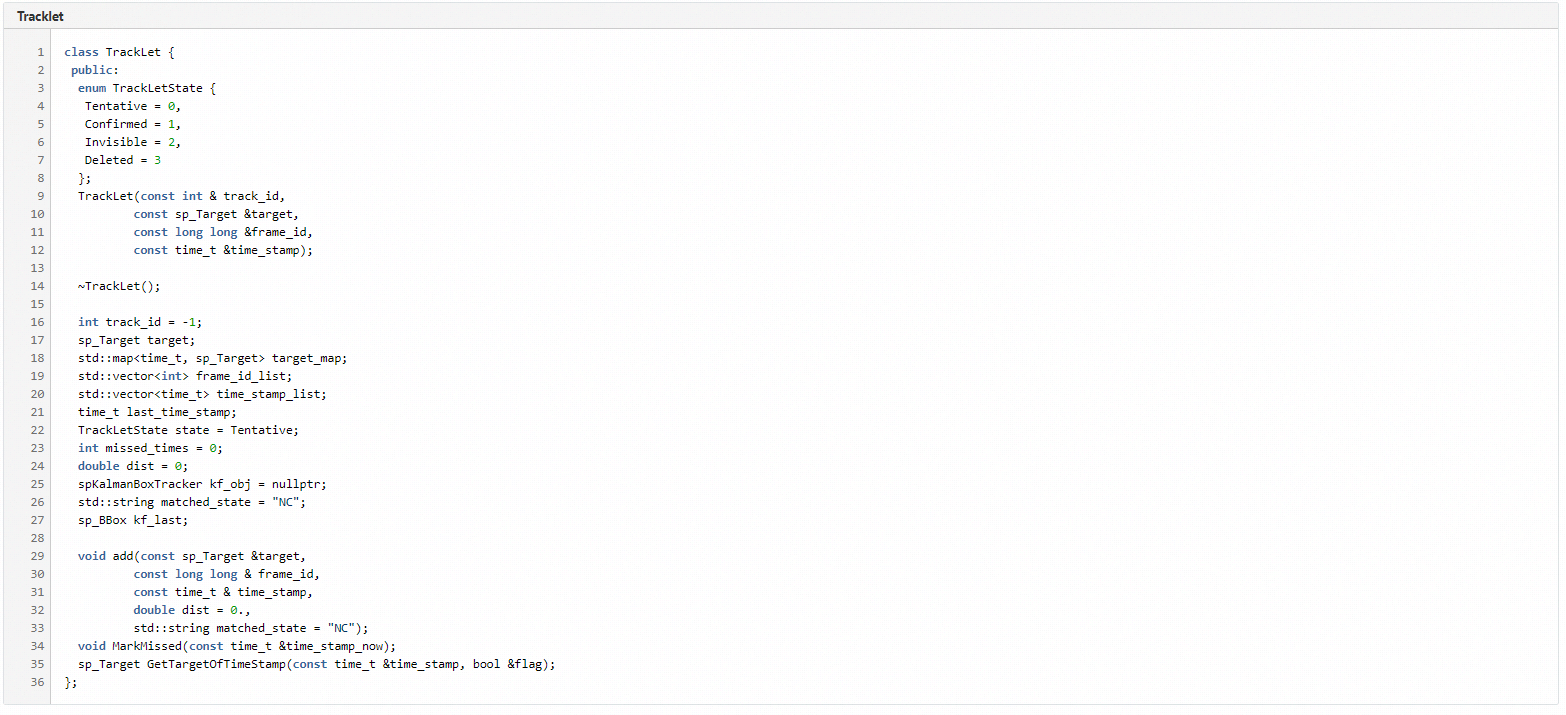

TrackLet为某一目标的轨迹片段，其中target_map表示target在一段时间序列下的信息。它维护了4种状态，其中Tentaive表示待分配id，Confirmed表示已确认，Invisible表示该目标在当前帧不可见，Deleted表示该目标已经消失，即disappeared_id。

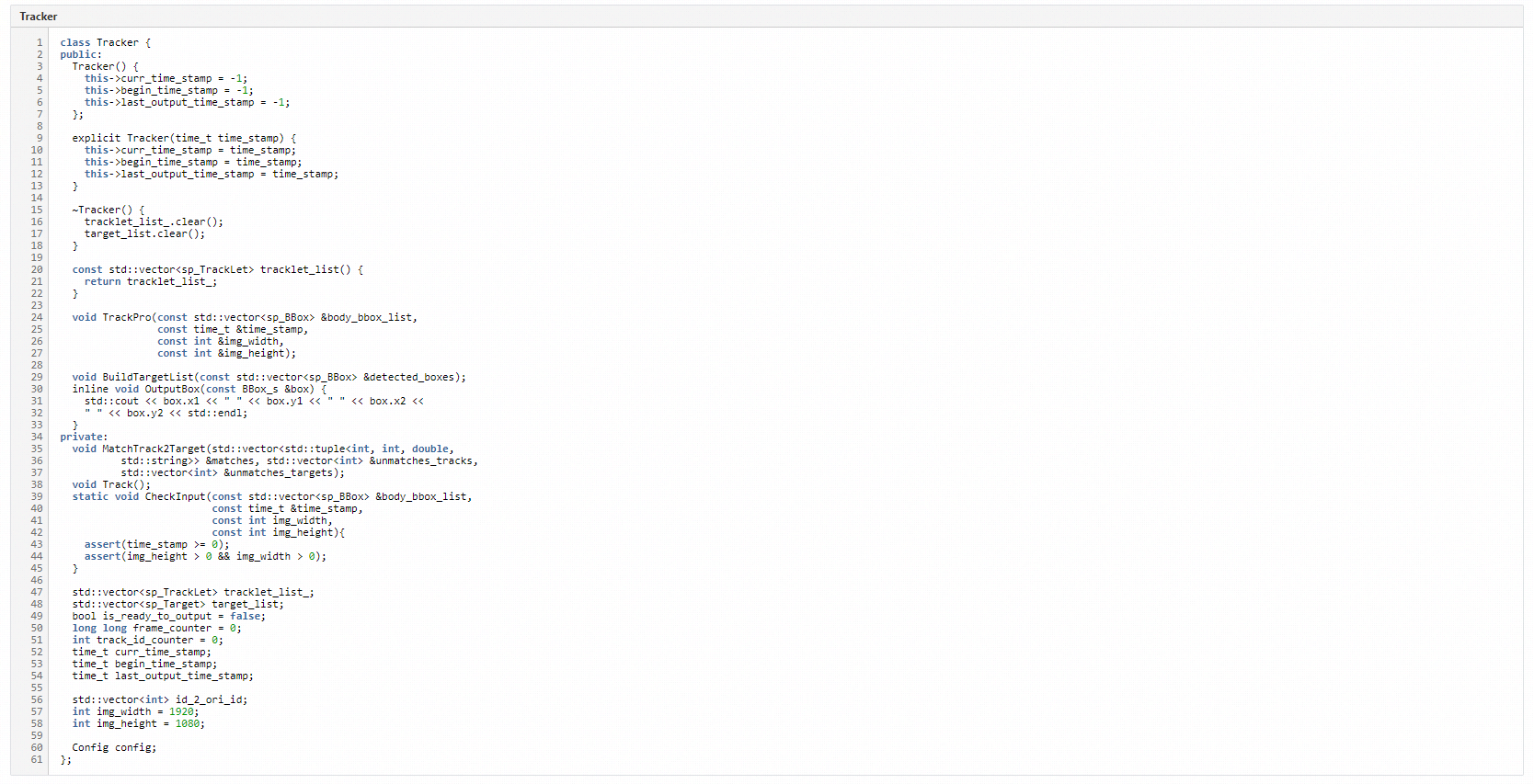

Tracker为实现目标跟踪的类，其中核心接口是TrackPro，该接口完成3个步骤。
1）利用卡尔曼滤波对已出现的tracklet进行位置预测；
2）筛选当前帧出现的检测框，不跟踪遮挡较为严重的目标框，这里的阈值都可在配置中修改；
3）匹配track和target，更新tracklet的轨迹。
3.4 配置管理

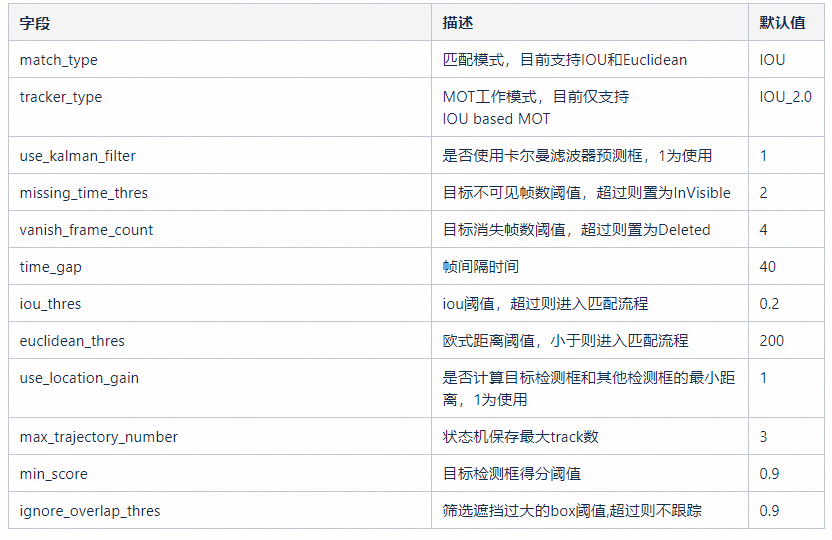

motmethod提供了算法相关参数的配置，本节对配置参数做详细说明，用户可根据具体场景修改参数适配。
