1. 前言
为了让神经网络模型运行在芯片上，地平线提供了两种浮点模型转定点模型的方法，分别为训练后量化（Post Training Quantization，PTQ）和量化感知训练（Quantization Aware Training，QAT）。PTQ 是使用一批校准数据对训练好的模型进行校准, 将训练过的FP32网络直接转换为定点计算的网络，量化过程中只对几个超参数调整就可完成量化， 且过程简单快速, 无需训练，因此PTQ已被广泛应用于大量的端侧和云侧部署场景。地平线提供了PTQ模型转换工具hb_mapper makertbin，使用方式如下：
hb_mapper makertbin --config ${config_file} \
--model-type ${model_type}
hb_mapper makertbin参数解释：
- --model-type-
用于指定转换输入的模型类型，目前支持设置 caffe 或者 onnx。 - --config-
模型编译的配置文件，内容采用yaml格式，文件名使用.yaml后缀-
本文将介绍地平线PTQ模型转换工具hb_mapper makertbin使用过程中最重要的yaml文件参数的配置。
2. 最简yaml参数配置
yaml参数包括模型参数组、输入信息参数组、校准参数组和编译参数组。我们为您提供了性能验证和精度验证最简yaml参数配置参考。
2.1 性能验证最简yaml配置
#模型参数组--------------------------------------------------------------------
model_parameters:
# 1.如果是caffe模型，需要配置以下两个参数
caffe_model: 'mobilenet.caffemodel'
# Caffe网络描述文件
prototxt: 'mobilenet_deploy.prototxt'
# 2.如果是onnx浮点模型，需要配置：
onnx_model: "mobilenet.onnx"
# 适用BPU架构
march: "bayes"
#输入参数组--------------------------------------------------------------------
input_parameters:
# 网络实际执行时，输入给网络的数据格式，包括 nv12/rgb/bgr/yuv444/gray/featuremap,
input_type_rt: 'nv12'
# 网络实际执行时输入的数据排布, 可选值为 NHWC/NCHW
# 网络训练时输入的数据格式，可选的值为rgb/bgr/gray/featuremap/yuv444
input_type_train: 'bgr'
# 网络训练时输入的数据排布, 可选值为 NHWC/NCHW
input_layout_train: 'NCHW'
#input_shape是可选参数，但是对于动态输入模型，不指定input_shape会报错
input_shape: '1x3x224x224'
#校准参数组--------------------------------------------------------------------
calibration_parameters:
#skip方式会使用随机数进行校准， 不需要您准备校准数据
calibration_type: 'skip'
#编译参数组--------------------------------------------------------------------
compiler_parameters:
# 默认是latency编译策略
optimize_level: 'O3'
2.2 精度验证最简yaml配置
不同于性能验证，精度验证在模型转换的校准阶段需要20~100份的标定样本输入，每一份样本都是一个独立的数据文件。校准数据的准备有以下要求：
-
为了确保转换后模型的精度效果，这些校准样本最好是来自于您训练模型使用的训练集或验证集， 不要使用非常少见的异常样本，例如纯色图片、不含任何检测或分类目标的图片等。
-
需要把取自训练集/验证集的样本做与inference前一样的前处理， 处理完后的校准样本会与原始模型具备一样的数据类型( input_type_train )、尺寸( input_shape )和 layout( input_layout_train )，对于featuremap输入的模型，您可以通过 numpy.tofile 命令将数据保存为float32格式的二进制文件， 工具链校准时会基于 numpy.fromfile 命令进行读取。校准数据的处理可以参考图片校准数据准备问题介绍与处理。
#编译参数组--------------------------------------------------------------------
model_parameters:1.如果是caffe模型，需要配置以下两个参数
caffe_model: ‘mobilenet.caffemodel’
Caffe网络描述文件
prototxt: ‘mobilenet_deploy.prototxt’
2.如果是onnx浮点模型，需要配置：
onnx_model: “mobilenet.onnx”
适用BPU架构
march: “bayes”
模型输入相关参数, 若输入多个节点, 则应使用’;'进行分隔, 使用默认缺省设置则写None
#输入参数组--------------------------------------------------------------------
input_parameters:网络实际执行时，输入给网络的数据格式，包括 nv12/rgb/bgr/yuv444/gray/featuremap,
input_type_rt: ‘nv12’
若input_type_rt配置为nv12，则此处参数不需要配置
#input_layout_rt: ‘’
网络训练时输入的数据格式，可选的值为rgb/bgr/gray/featuremap/yuv444
input_type_train: ‘bgr’
网络训练时输入的数据排布, 可选值为 NHWC/NCHW
input_layout_train: ‘NCHW’
#input_shape是可选参数，但是对于动态输入模型，不指定input_shape会报错
input_shape: ‘1x3x224x224’data_mean_and_scale 减去通道均值后再乘以scale系数
norm_type: ‘data_mean_and_scale’
图像减去的均值, 如果是通道均值，value之间必须用空格分隔
mean_value: 103.94 116.78 123.68
图像预处理缩放比例，如果是通道缩放比例，value之间必须用空格分隔
scale_value: 0.017
#校准参数组--------------------------------------------------------------------
calibration_parameters:模型量化的校准图像的存放目录，图片格式支持Jpeg、Bmp等格式，输入的图片
若有多个输入节点, 则应使用’;'进行分隔
cal_data_dir: ‘./calibration_data’
校准数据二进制文件的数据存储类型，可选值为：float32, uint8
cal_data_type: ‘float32’
模型量化的算法类型，支持default、mix、kl、max、load，通常采用default即可满足要求
calibration_type: ‘default’
#编译参数组--------------------------------------------------------------------
compiler_parameters:默认是latency编译策略
优化等级可选范围为O0~O3
optimize_level: ‘O3’
注：当模型为多输入时，建议将输入参数组中的input_name、input_type_train、input_layout_train、input_type_rt、input_layout_rt、input_shape、norm_type等参数显式地写出，以免造成参数对应顺序上的错误。
3. 进阶参数介绍及配置示例
3.1 进阶参数介绍
3.1.1 layer_out_dump
在模型调优的过程中，如果想输出混合异构模型中间层的值，可以将模型参数组的layer_out_dump设置为True，默认值为False。
3.1.2 output_nodes
如果想指定模型的输出节点，可以配置模型参数组的参数output_nodes：“{node_name}”。
3.1.3 calibration_type
地平线目前提供了多种校准方式：kl、max 、default、 load 、skip和mix 。kl 和 max 都是公开的校准量化算法，default 是一个自动搜索的策略；如果您使用的是QAT模型，则应选择 load。若您只想尝试对模型性能进行验证，但对精度没有要求， 则可以尝试 skip 方式进行校准。该方式会使用随机数进行校准， 不需要您准备校准数据，比较适合初次尝试对模型结构进行验证。新增的mix 是一个集成多种校准方法的搜索策略， 能够自动确定量化敏感节点，并在节点粒度上从不同的校准方法中挑选出最佳方法，最终构建一个融合了多种校准方法优势的组合校准方式。
3.1.4 run_on_bpu和 run_on_cpu
为了保证最终量化模型的精度，少部分情况下， 转换工具会将一些具备BPU计算条件的算子放在CPU上运行，如果您对性能有较高的要求，愿意以更多一些量化损失为代价， 则可以通过配置参数run_on_bpu："op_name"明确指定算子运行在BPU上。反之，如果想要实现某些算子在CPU上的高精度计算，则可以配置参数run_on_cpu：“op_name”。
3.1.5 debug
开启编译参数组的debug， 编译后得到的.bin模型，然后使用hb_perf工具预估模型的逐层耗时、计算量等调试信息， 用于支持后续的调优分析过程。
3.1.6 optimization
通过设置校准参数组的optimization，可以使得模型以 int8/int16 格式输出。如果设置optimization：“set_model_output_int8”，模型将以 int8 格式低精度输出；设置optimization：“set_model_output_int16”，模型将以 int16 格式低精度输出。
3.1.7 int16配置说明
在模型转换的过程中，模型中的大部分算子都会被量化到int8进行计算，而通过配置 set_node_data_type 参数， 可以详细指定某个op（OE1.1.40版本只支持conv，后续地平线会释放更多op）的输出为int16计算， 对于不支持的场景，模型转换工具会打印log提示该int16配置组合暂时不被支持并回退到int8计算。-
set_node_data_type参数使用如下所示：
# 模型转化相关的参数
model_parameters:
#配置指定op的输出数据类型为int16
set_node_data_type：" {op_name} "
3.2 进阶参数配置示例
本节将以两输入模型为例，介绍yaml参数的一些进阶参数的使用。根据原始onnx模型的输入信息对yaml参数进行配置，原始模型相关信息如下表所示：
输入名称
input1
input2
输入大小
6x3x512x960
6x128x128x2
浮点训练时输入格式
yuv444
featuremap
浮点训练时输入layout
NCHW
NHWC
根据原始模型信息，我们对yaml中的参数进行配置，其中涉及部分进阶参数的使用，示例如下：
#模型参数组--------------------------------------------------------------------
model_parameters:
# Onnx浮点网络数据模型文件
onnx_model: "model.onnx"
# 适用BPU架构
march: "bayes"
# 指定模型转换过程中是否输出各层的中间结果，如果为True，则输出所有层的中间输出结果
#输出模型中间层结果
layer_out_dump: True
# 模型转换输出的结果的存放目录
working_dir: "model_output"
# 模型转换输出的用于上板执行的模型文件的名称前缀
# 可任意配置
output_model_file_prefix: "model"
#配置指定Conv16节点的输出数据类型为int16。
set_node_data_type:"Conv16"
# 模型输入相关参数, 若输入多个节点, 则应使用";"进行分隔, 使用默认缺省设置则写None
#输入参数组--------------------------------------------------------------------
input_parameters:
# 模型的两个输入节点，使用；隔开
input_name: 'input1;input2'
# 网络实际执行时，两个输入给网络的数据格式，顺序与input_name统一

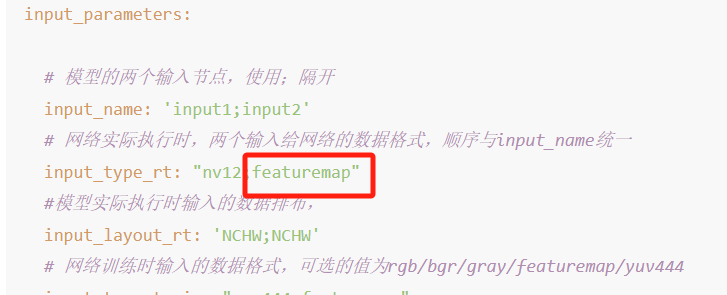

input_type_rt: "nv12;featuremap"
#模型实际执行时输入的数据排布，
input_layout_rt: 'NCHW;NCHW'
# 网络训练时输入的数据格式，可选的值为rgb/bgr/gray/featuremap/yuv444
input_type_train: "yuv444;featuremap"
# 网络训练时输入的数据排布, 可选值为 NHWC/NCHW
# 根据onnx模型情况配置
input_layout_train: "NCHW;NHWC"
#网络的输入大小
input_shape: '6x3x512x960;6x128x128x2'
# 网络输入的预处理方法
norm_type: "no_preprocess;no_preprocess"
#校准参数组--------------------------------------------------------------------
calibration_parameters:
# 模型量化的参考图像的存放目录，图片格式支持Jpeg、Bmp等格式，输入的图片
# 应该是使用的典型场景，一般是从测试集中选择20~100张图片，另外输入
# 的图片要覆盖典型场景，不要是偏僻场景，如过曝光、饱和、模糊、纯黑、纯白等图片
# 若有多个输入节点, 则应使用";"进行分隔
# 存放校准数据的文件夹
cal_data_dir: "./calibration_data_yuv; ./calibration_data_featuremap"
# 采用default校准方式
calibration_type: "default"
#使模型以int16低精度输出
optimization： "set_model_output_int16"
#编译参数组--------------------------------------------------------------------
compiler_parameters:
# 选择编译策略latency，以优化推理时间为目标
compile_mode: "latency"
# 设置debug为True将打开编译器的debug模式，能够输出性能仿真的相关信息，如帧率、DDR带宽占用等
debug: True
# 优化等级可选范围为O0~O3
optimize_level: "O3"
