1 前言
在板端部署的应用程序开发中，经常会遇到多个模型同时运行的场景，此时每个模型都需要使用有限的计算资源完成推理，因而不可避免地会出现计算资源的争夺情况。地平线的板端预测库（libDNN）具有高效的调度策略，通常情况下，无需开发者手动干预即可对多模型推理的场景做出合理的调度，以充分利用硬件资源。但有时，我们会希望某些模型的推理任务具有更高的执行优先级，因此为了更加准确地控制多模型的执行情况，地平线提供了优先级调度策略供开发者使用。-
需要强调的是，优先级调度的概念针对地平线计算平台的BPU资源，模型的CPU部分会由Linux系统本身处理，本教程的重点在于，同一时刻有多个模型时，如何对其进行调度，并使用BPU资源计算。同时，优先级调度主要针对多个模型争夺同一个BPU资源的场景，如果两个模型各自独占不同的BPU核，则不需要考虑优先级调度。-
本教程首先会梳理优先级调度涉及的关键概念，再介绍板端预测库层面的调度策略，以及更底层的系统软件的抢占功能，最后总结实现优先级调度的具体配置方法。
2 关键概念
2.1 模型
在本教程中特指runtime模型。runtime指代嵌入式应用开发，runtime模型为用于板端部署的深度学习模型，后缀名为bin或hbm。
2.2 task
task指代推理任务，模型在推理前会和task绑定。执行板端推理必须先提交task，每1帧推理任务都对应1个task。-
提交推理任务的接口有两个，分别是hbDNNInfer()和hbDNNRoiInfer()，二者根据输入参数执行推理任务，其中后者专用于执行ROI推理任务。hbDNNWaitTaskDone()接口用于等待任务完成或超时。hbDNNReleaseTask()接口用于释放任务。1个task的生命周期从hbDNNInfer()或hbDNNRoiInfer()开始，到hbDNNReleaseTask()结束。-
1个task可以绑定1个或多个model，地平线的XJ3和J5计算平台均支持多模型批量推理场景，在1个推理任务中调用多个小模型预测多份数据，能有效提升推理性能，相关介绍可见社区文章《多模型批量推理》。
2.3 function-call / FC
function-call是BPU的执行粒度，缩写为FC。runtime模型（bin/hbm）在BPU上执行推理计算时，表现为1个或多个FC的调用，当一个模型所有的FC都执行完成， 那么这个模型也就推理完成了。-
需要强调的是，FC是模型层面的属性，而非task层面的属性。
2.4 FC最大连续执行时间
这是一个编译参数。在PTQ中，参数名为max_time_per_fc，QAT中，参数名为max-time-per-fc。-
该参数用于指定模型每个FC的最大可连续执行时间，取值范围是0和1000-4294967295（2^32-1），单位微秒（μs）。默认值为0，代表无限制。-
无论使用PTQ还是QAT流程编译runtime模型，都可以配置该参数。-
对于PTQ，max_time_per_fc在yaml文件中的编译参数组（compiler_parameters）中配置。-
对于QAT，在使用horizon_plugin_pytorch.quantization.compile_model接口编译模型时，可在额外参数（extra_args）中配置max-time-per-fc，例如extra_args=[‘–max-time-per-fc’,str(1000)]。-

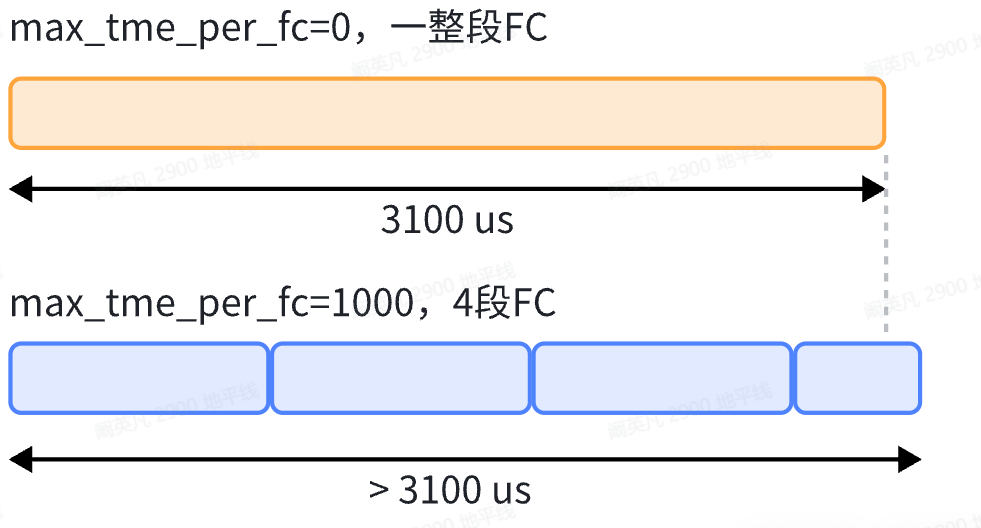

如果不配置该参数或者配置为0，则模型的BPU子图只有1段FC，若配置max_time_per_fc=1000，则BPU子图会被分割为多段FC，每段FC的执行时间为1000微秒，最后一个除外，如下图所示。
拆分多段的FC的总执行时间，会比1段完整FC的执行时间略长。拆分的FC段数越多，增加的额外耗时就越多，但通常，运行多段FC的额外耗时不会超过运行单段完整FC耗时的2%.-
需要注意的是，和FC一样，FC最大执行时间是模型层面的属性。
2.5 优先级
在提交推理任务前，需要先配置推理任务的控制参数，相关参数在结构体hbDNNInferCtrlParam中定义。
typedef struct {
int32_t bpuCoreId;
int32_t dspCoreId;
int32_t priority;
int32_t more;
int64_t customId;
int32_t reserved1;
int32_t reserved2;
} hbDNNInferCtrlParam;
其中，priority和customId均能表示task的优先级，priority的优先级高于customId。-
priority参数的配置范围为0-255，priority数值越大，优先级越高。当priority=255时，task会具有比较特殊的抢占优先级，板端预测库和系统软件会提供更加激进的调度策略，关于这方面的内容会在后文详述。-
当两个task的priority相同时，customId参数发挥作用。customId数值越小，优先级越高，通常用时间戳或者frame id赋值。-
此外，bpuCoreId为0代表BPU任意核，1代表BPU核0，2代表BPU核1。考虑优先级调度策略时，需要配置成1或2，如果配置为0则无法控制模型运行在哪个BPU核上。
3 调度策略总览

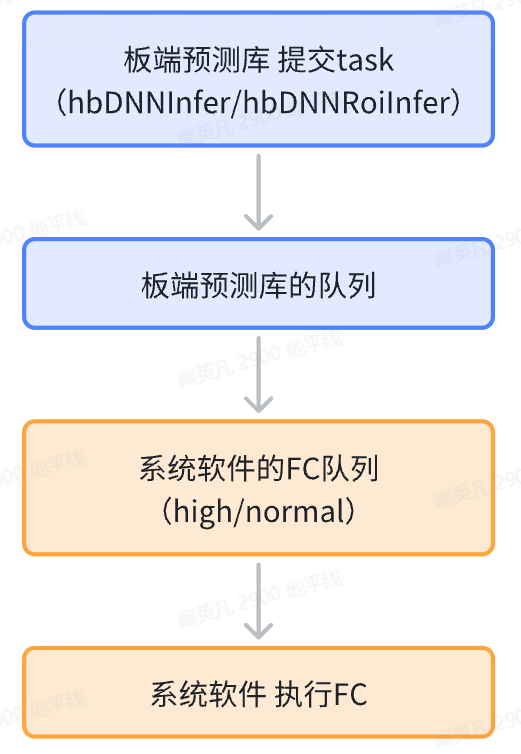

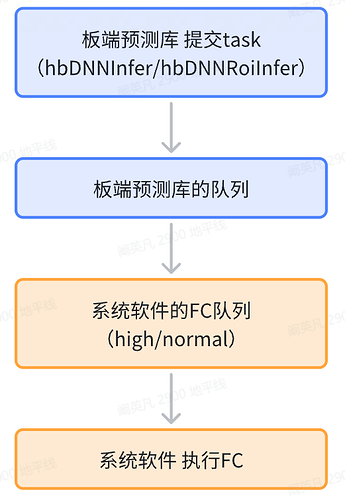

优先级调度策略存在于板端预测库和系统软件两个模块，如上图所示。板端预测库是地平线针对嵌入式应用开发提供的推理库，用于将runtime模型部署到开发板运行。系统软件比板端预测库更靠近系统底层，会提供BPU驱动，并解析模型指令，模型的BPU部分最终以FC的形式执行。-
总体来说，当task被提交后，会进入板端预测库的队列并排序，模型的BPU部分提交到系统软件FC队列前会再做排序，最终以FC的形式执行，完成整个优先级调度过程。
4 板端预测库调度策略
4.1 基础规则
由于在实际的部署场景中，我们希望模型有极致的推理速度，所以通常会将首尾的CPU算子从模型中去除，并将相关计算转移到前后处理中进行，同时会将模型优化成一个完整的BPU子图，因此本小节会针对这种情况进行说明。
入队
当部署代码执行到hbDNNInfer或hbDNNRoiInfer时，task会被提交到板端预测库的队列中，队列会对其中的task做排序。位于队列中的task，均为尚未处理，正在等待被执行的task。每当有新的task进入队列时，都会按照各个task的优先级进行一次排序。排序按照推理控制参数（hbDNNInferCtrlParam）的priority和customId进行。首先比较priority，数值越大优先级越高，在priority相同时比较customId，数值越小优先级越高。
出队
优先级高的task，会优先出队并执行。-
假设我们有priority较高的taskA和priority较低的taskB，各绑定了modelA和modelB。原本在队列中只有taskB等待处理，此时taskA被提交入队，由于taskA的优先级高于taskB，因此taskA会优先于taskB出队，且modelA会优先于modelB被处理。-
在taskA出队后，modelA的BPU部分会转变为FC，下发到系统软件的FC队列。之后taskB出队，modelB的BPU部分转变为FC，下发到系统软件的FC队列。在系统软件层面，会对这两组FC做进一步的调度。
4.2 多进程调度
4.1节只介绍了单进程内部的调度方式，此处补充介绍多进程调度。J5计算平台支持以Service Mode方式运行程序，优化了多进程场景下的调度策略。通常情况下，也就是Service Mode关闭时，板端预测库只能对单进程内的任务做调度，无法实现跨进程的任务调度。在当前进程正在执行任务的情况下，如果别的进程出现了高优先级的任务，由于这个信息无法跨进程传递，那么高优先级的任务可能无法及时运行。在开启Service Mode后，不同进程的信息会维护在共享内存中，从而实现多进程之间任务的统一调度，能让多个进程中的高优任务优先执行。-
注：XJ3计算平台不支持Service Mode。
4.3 模型首尾有CPU算子
如果模型的输入端有CPU算子，则CPU算子会在task出队的时候，由linux系统做调度和计算，CPU计算不会下发到系统软件，当输入端的CPU算子执行结束后，BPU部分才会以FC的形式下发到系统软件。-
需要注意一种情况：如果taskA先出队，taskB后出队，但是taskA绑定的modelA在输入端有CPU算子，taskB绑定的modelB是一个纯BPU模型，那么在modelA的CPU算子计算期间，modelB会先转变为FC并率先进入系统软件队列。-
对于模型输出端的CPU算子，只有模型BPU部分的全部FC在系统软件中执行完毕后，才会得到执行，同样由linux系统做调度和计算。
4.4 模型中间有CPU算子
假设taskA绑定的modelA结构为BPU-CPU-BPU，taskB绑定的modelB为纯BPU模型，taskA先出队，taskB后出队，首先执行modelA，modelB排队等待。-
在执行到modelA中间的CPU算子时，BPU资源会空出来，此时可以选择让modelB插入运行，以充分利用BPU资源。该功能和三个环境变量有关，满足任一环境变量设定的条件即可插入运行。
HB_DNN_BPU_SCHEDULE_THRESHOLD
该环境变量默认值10，单位为百分比（%），表示modelB插入运行后，对modelA的下一个BPU段运行的影响程度，影响程度小于设定值则允许插入运行。该值通过除法计算得出，公式为：
modelA第二段BPU被插队导致延后运行的那部分时间 / modelA第二段BPU运行的总时间 * 100%
此公式也可以改写成：
（modelB的BPU运行时间 - modelA的CPU运行时间）/ modelA第二段BPU运行的总时间 * 100%
举例来说，假设modelA第二段BPU运行时间为100ms，如果modelB中途插入，导致modelA第二段BPU相比原本延后了5ms才开始运行，那么此时受影响程度便为5%，如果该环境变量配置为10，则表示允许的影响程度为10%，5%小于10%，所以在modalA运行到CPU段时，会允许modelB插入运行。
HB_DNN_SCHEDULE_INSERT_FC_MAX_TIME
该环境变量默认值1000，单位毫秒，如果modelB的运行时间小于该值，则允许插入运行。
HB_DNN_SCHEDULE_WAIT_DISPATCH_TIME
该环境变量默认值20，单位毫秒，如果modelA的CPU段运行时间超过该值，则会允许modelB插入运行。
注：模型的BPU段和CPU段运行时间会被板端预测库记录，因此随着推理次数的增加，对耗时的预估会更加准确。
5 系统软件抢占策略
在系统软件层面，不存在模型的概念，模型的BPU部分已经转变为FC，系统软件只会对FC做调度。系统软件接收到的FC均由板端预测库下发。
5.1 high与normal队列
系统软件有两个FC队列，一个是抢占优先级的high队列，另一个是非抢占优先级的normal队列。只有priority=255的FC才能进入high队列，priority在0-254的FC都会进入normal队列。模型一个BPU子图拆分出的多段FC会一次性完整下发给high或者normal队列。-
如果没有接收到priority=255的FC，则high队列保持为空，所有priority<255的FC都会进入normal队列，按照先进先出的顺序，先入队的FC先执行（与priority无关）。此时，如果系统软件接收到了priority=255的抢占优先级FC，则这些FC会进入high队列，并在特定的时机抢占执行，high队列中的FC全部执行结束后才会继续执行normal队列中的FC。-
对于具有抢占优先级的FC，抢占执行的时机与系统软件的环境变量BPLAT_CORELIMIT有关。
5.2 抢占功能环境变量
BPLAT_CORELIMIT是系统软件层面的环境变量，用于设置FC的抢占，取值范围为0和正整数。该参数默认值为0，不发生FC抢占。如果设置为n（n>0），则抢占优先级FC的最长抢占等待时间为：非抢占优先级队列中前n个FC的执行时间。

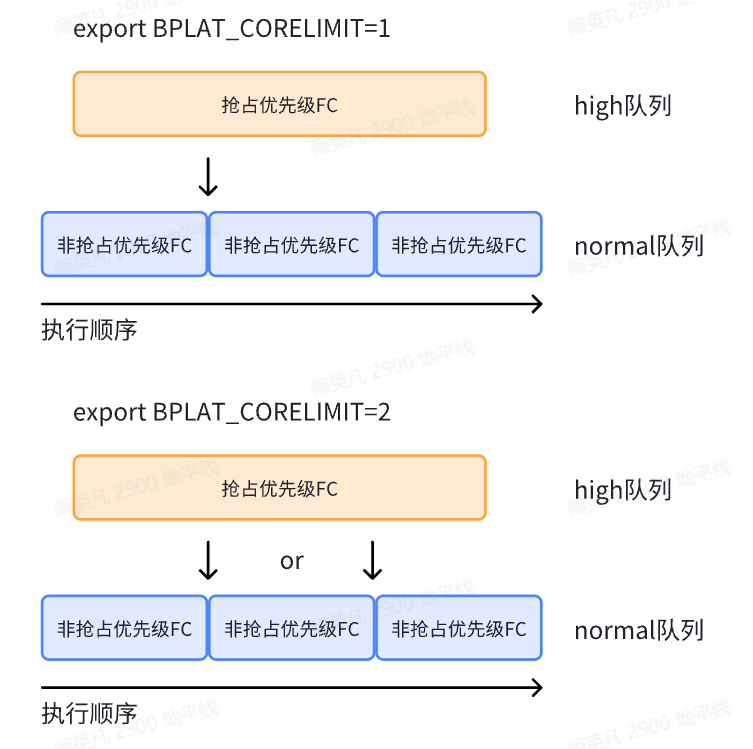

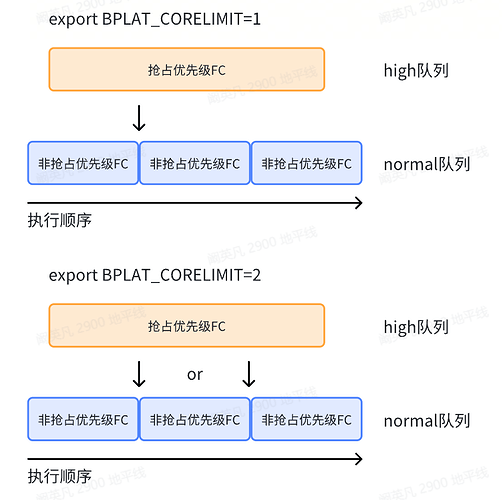

上图中normal队列蓝色的三段非抢占优先级FC来自同一个BPU子图，normal队列左侧的FC先出队执行，如果BPLAT_CORELIMIT=1，则抢占优先级FC会在第一个非抢占优先级FC执行结束后立刻抢占执行，如果BPLAT_CORELIMIT=2，则会在第一个或者第二个非抢占优先级FC执行结束后再抢占执行。-
此外，如果BPLAT_CORELIMIT=0，则不发生FC抢占，FC执行顺序为系统软件先接收到的先执行。-
通常来说，启用系统软件层面的FC抢占功能，配置export BPLAT_CORELIMIT=1即可。
此外，还需要注意以下两点：
- priority=255的两个task，模型的FC之间无法实现抢占，即使customId不同也不行。
- 如果模型拆分出了大于两段的FC，那么这个模型从开始推理到结束，可以被多次抢占。
6 配置方法总结
6.1 模型编译
在编译阶段，低优模型需要配置FC最大连续执行时间，这样才能在系统软件队列中被高优模型的FC抢占。-
对于PTQ流程，可在yaml中按如下方式配置：
compiler_parameters:
max_time_per_fc: 1000
对于QAT流程，可在调用compile_model接口时按如下方式配置：
compile_model(
...
extra_args=['--max-time-per-fc',str(1000)]
)
6.2 代码编写
在编写部署代码时，需要配置模型推理控制参数的bpuCoreId、priority和customId（可选）。
hbDNNInferCtrlParam infer_ctrl_param;
infer_ctrl_param.bpuCoreId = 1;
infer_ctrl_param.priority = 255;
infer_ctrl_param.customId = 0;
bpuCoreId为0代表BPU任意核，1代表BPU核0，2代表BPU核1。需要再次强调，在考虑优先级调度策略时，bpuCoreId需要配置为1或2，如果配置成0则无法控制模型运行在哪个BPU核上。-
priority必须配置，customId选配，customId只在priority相同时起作用。
6.3 板端部署
执行推理程序前，请在当前进程中运行以下命令启动系统软件抢占功能的环境变量：
export BPLAT_CORELIMIT=1
若您对优先级调度有困惑，或者希望在J5计算平台开启Service Mode，请联系地平线技术支持。
