大家新年好！

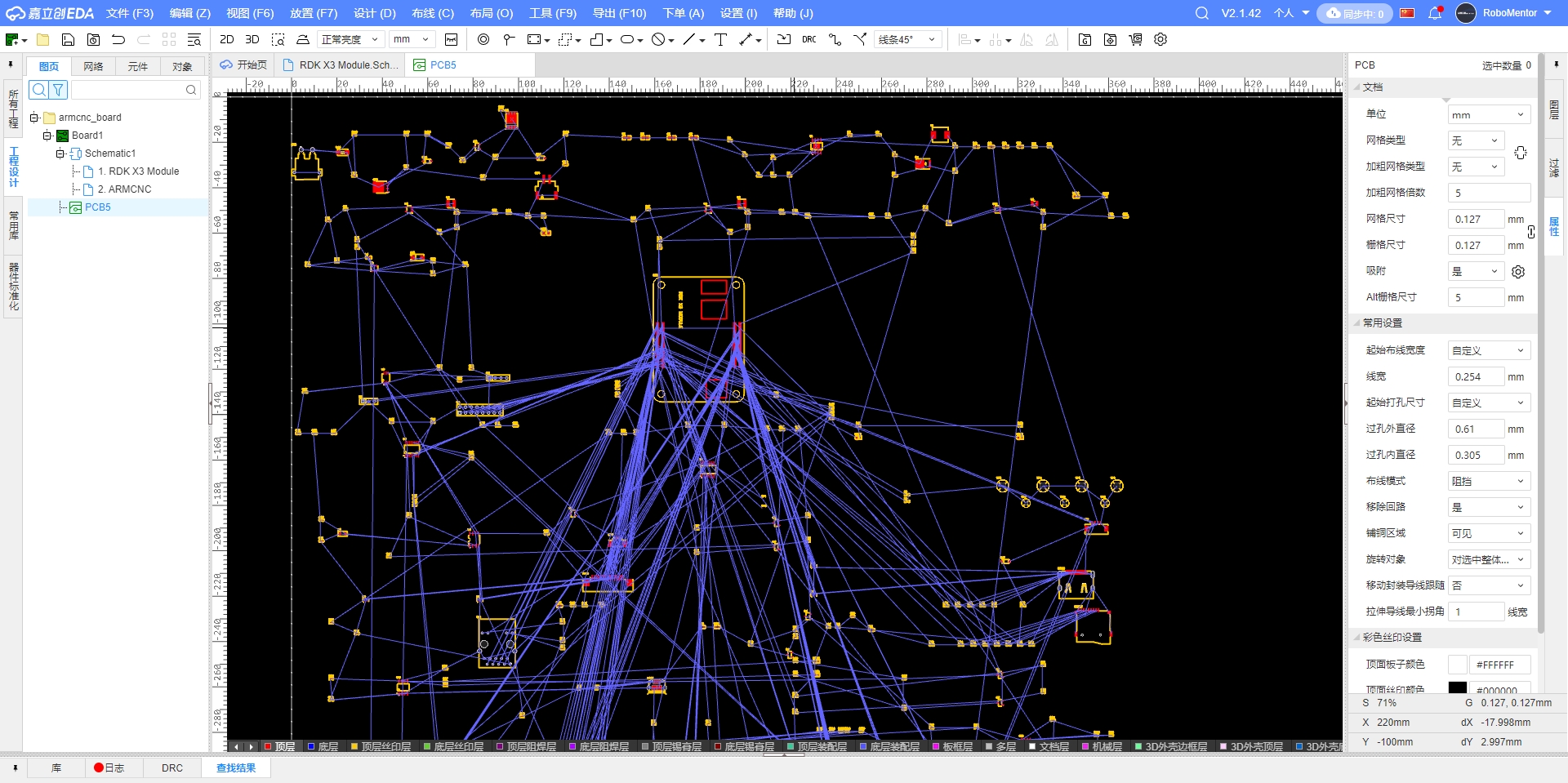

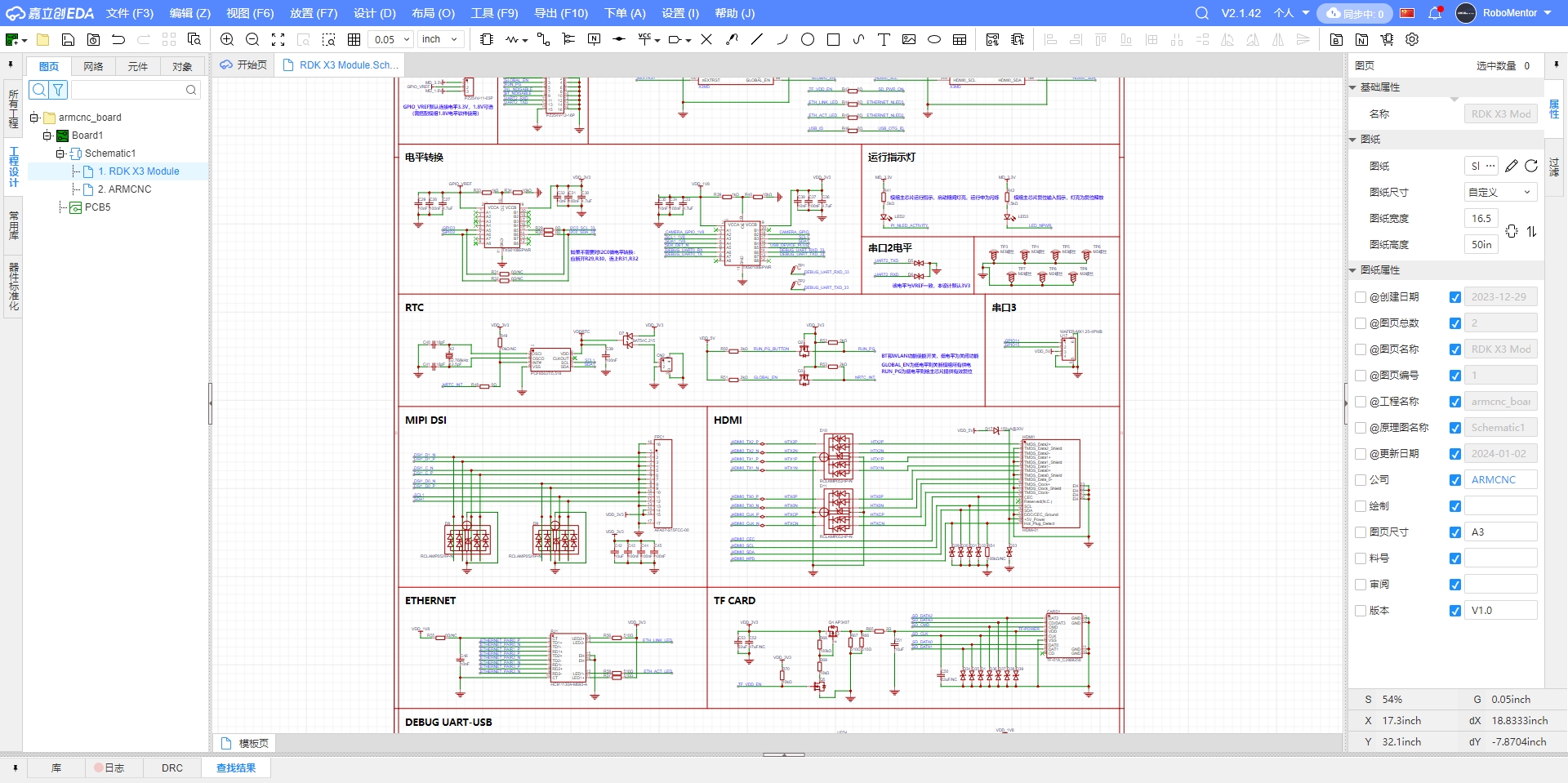

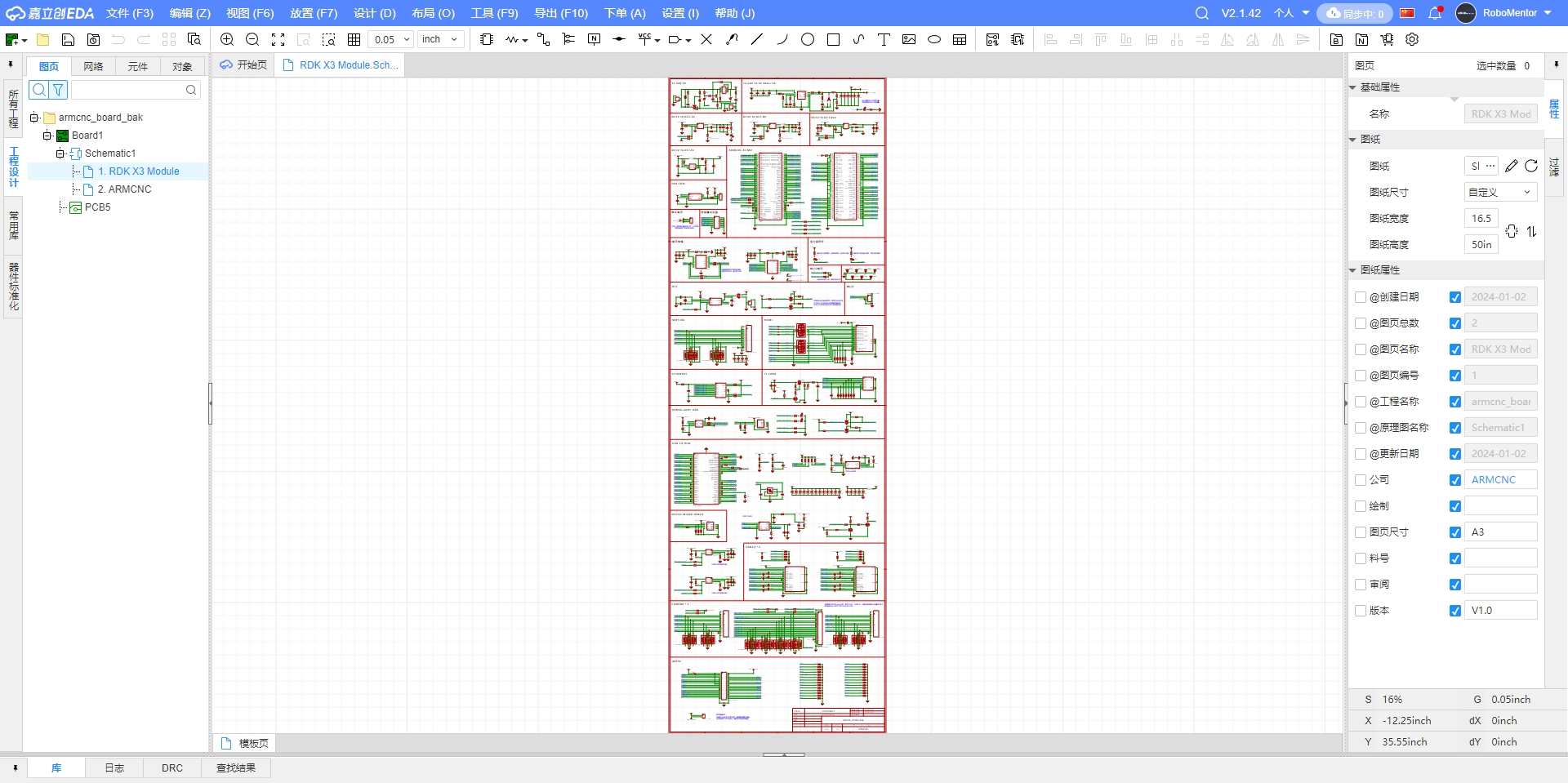

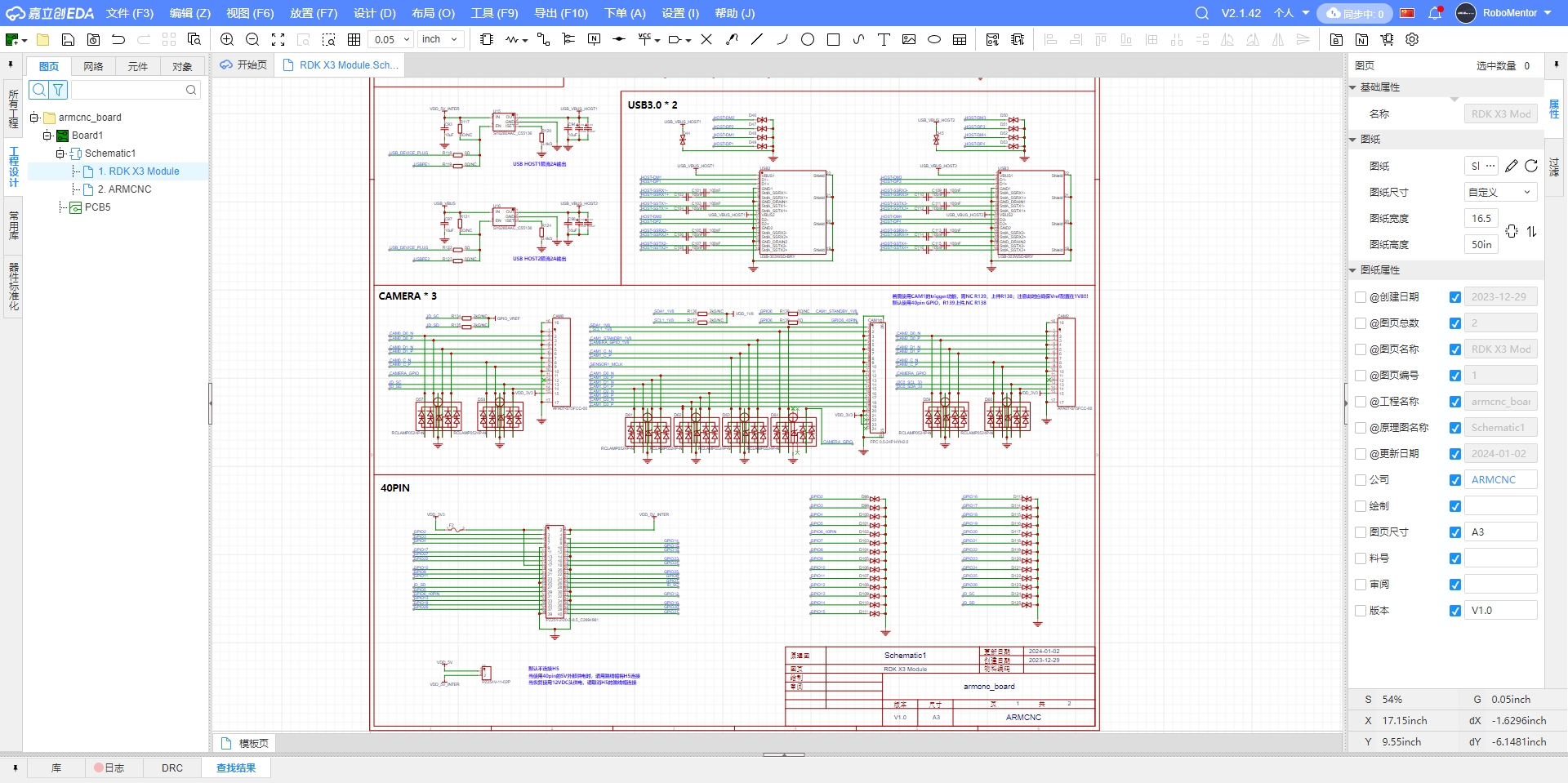

最近在基于RDK X3 Module设计CNC运动控制卡，假期抽时间根据官方的设计参考完成了立创专业版EDA专业版的原理图绘制，分享给有需要的朋友，省的再从零开始画了。
一、说明
1、原理图中的元器件根据官方的BOM表进行了立创商城元器件的匹配。
2、增加了RDK X3 Module的封装。
3、XT30 24V供电，最大电流26A。

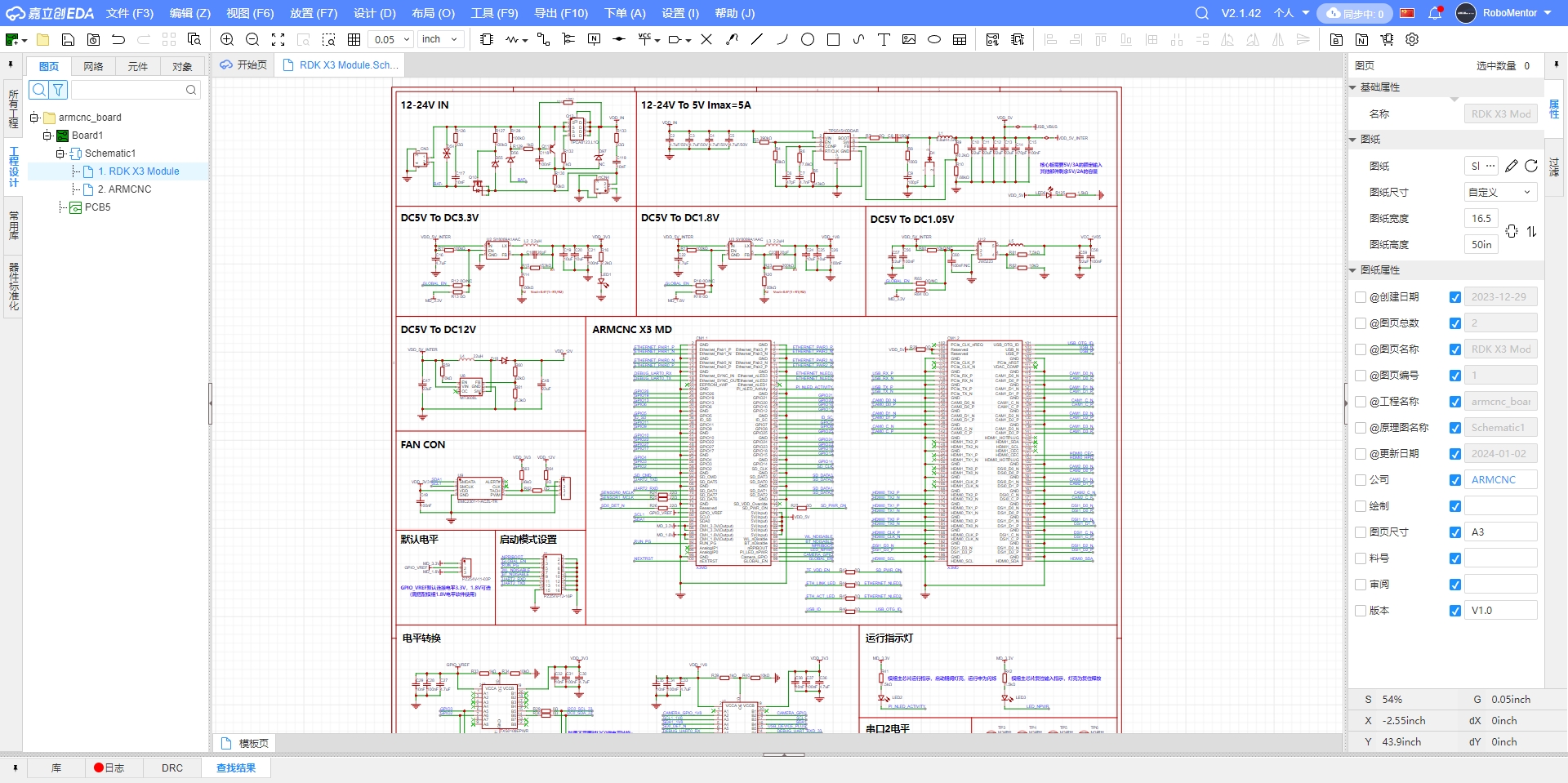

4、含24V降5V、5V降3V3、5V降1V8、5V降1V05、5V升12V电路。
5、增加了一路USART3的接口端子。

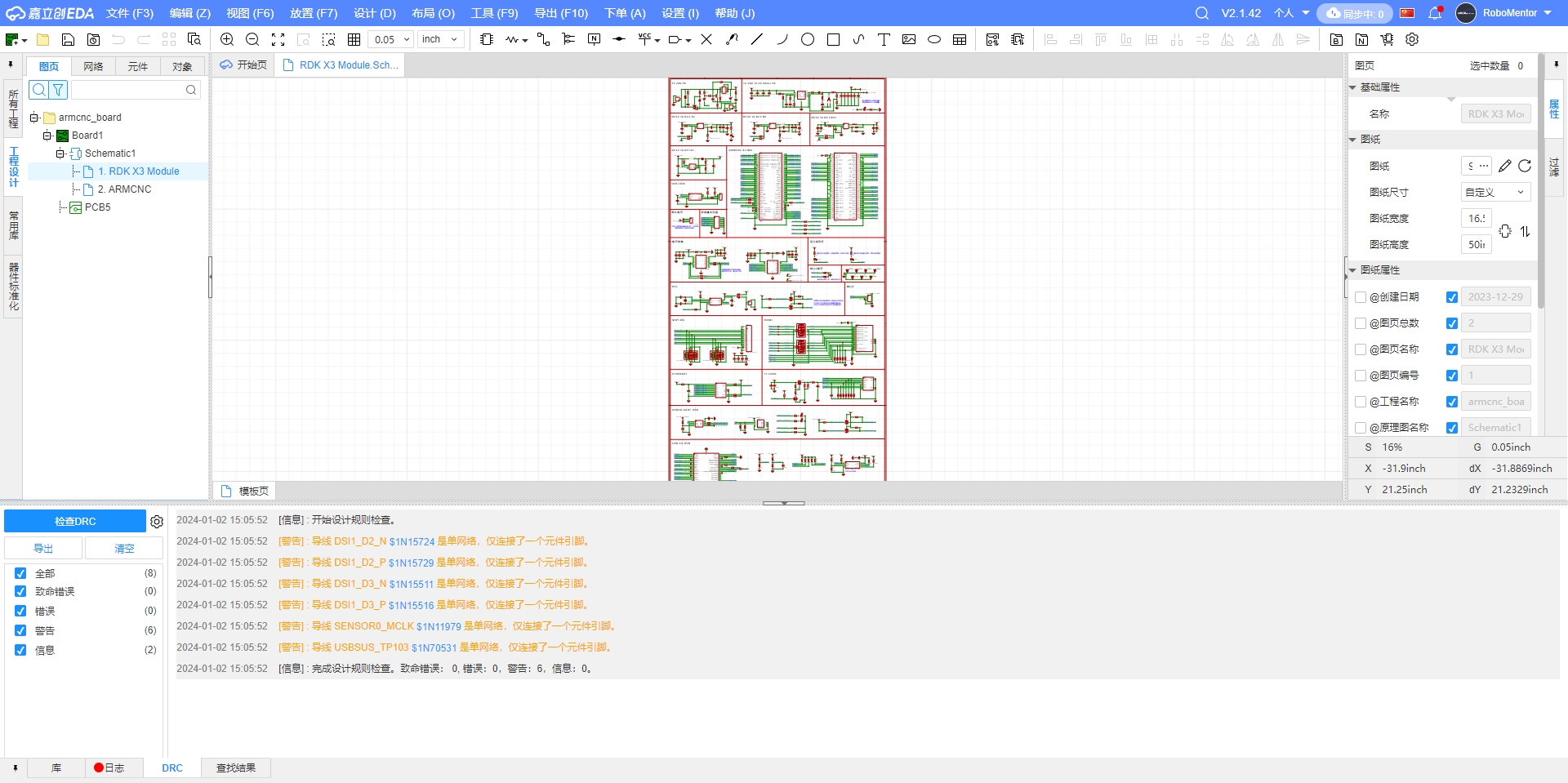

注意事项：由于CNC运动控制卡还在设计中，尚未验证，该原理图根据官方设计参考核对了5次，但不保证100%正确，如果使用请自己再核对几遍。
二、使用方式
直接导入立创专业版EDA专业版。
三、工程文件下载
在附件中。
