背景
在大多数情况下，我们都推荐用户在编译处理图像任务的模型时，将input_type_rt参数配置nv12，这是考虑到视频通路传来的数据通常都是nv12类型，这样配置可以最大化地节约耗时，提高全流程的处理效率。 但在前期的算法验证阶段，往往用户更希望模型能直接读取rgb/bgr数据，以更加直观地检查量化效果。在这种使用场景下，往往需要对图像数据做一些专门的处理，否则会产生错误的输出结果。本教程会详细介绍如何在input_type_rt配置rgb/bgr时，正确地处理输入数据。
工具链环境
hbdk 3.49.15
horizon-nn 1.1.0
horizon_tc_ui 1.24.3
模型说明
这次作为范例使用的模型是mixvpr，这是一个视觉场景识别算法，输入为1x3x320x320的图像，输出是1x512的全局描述子。onnx模型的输入输出的具体信息如下图所示：
yaml配置情况如下，浮点模型由rgb训练，且希望验证rgb输入的效果，因此input_type_rt和input_type_train都配置为rgb，同时input_layout_rt和input_layout_train都配置为NCHW，也配置了mean和scale参数。
model_parameters:
onnx_model: "mix.onnx"
march: "bayes-e"
working_dir: 'model_output'
output_model_file_prefix: 'mix'
input_parameters:
input_type_rt: 'rgb'
input_layout_rt: 'NCHW'
input_type_train: 'rgb'
input_layout_train: 'NCHW'
norm_type: 'data_mean_and_scale'
mean_value: 123.675 116.280 103.530
scale_value: 0.01712475 0.01750700 0.01742919
calibration_parameters:
cal_data_dir: './calibration_data_rgb_f32'
cal_data_type: 'float32'
compiler_parameters:
optimize_level: 'O3'模型的原始输入为一张320x320的彩色png图像，pytorch浮点模型的推理结果如下，可作为量化效果的参考：

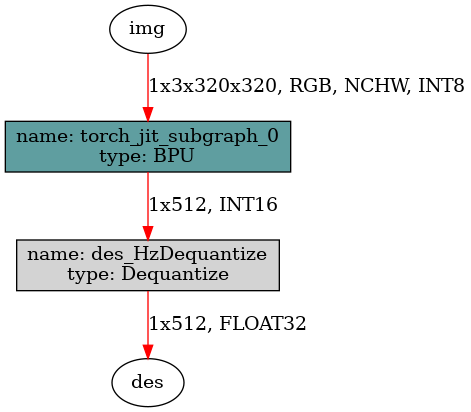

模型编译完成后，可以运行hb_perf mix.bin，查看生成的png图，了解bin模型的子图结构：
推理quantized.onnx

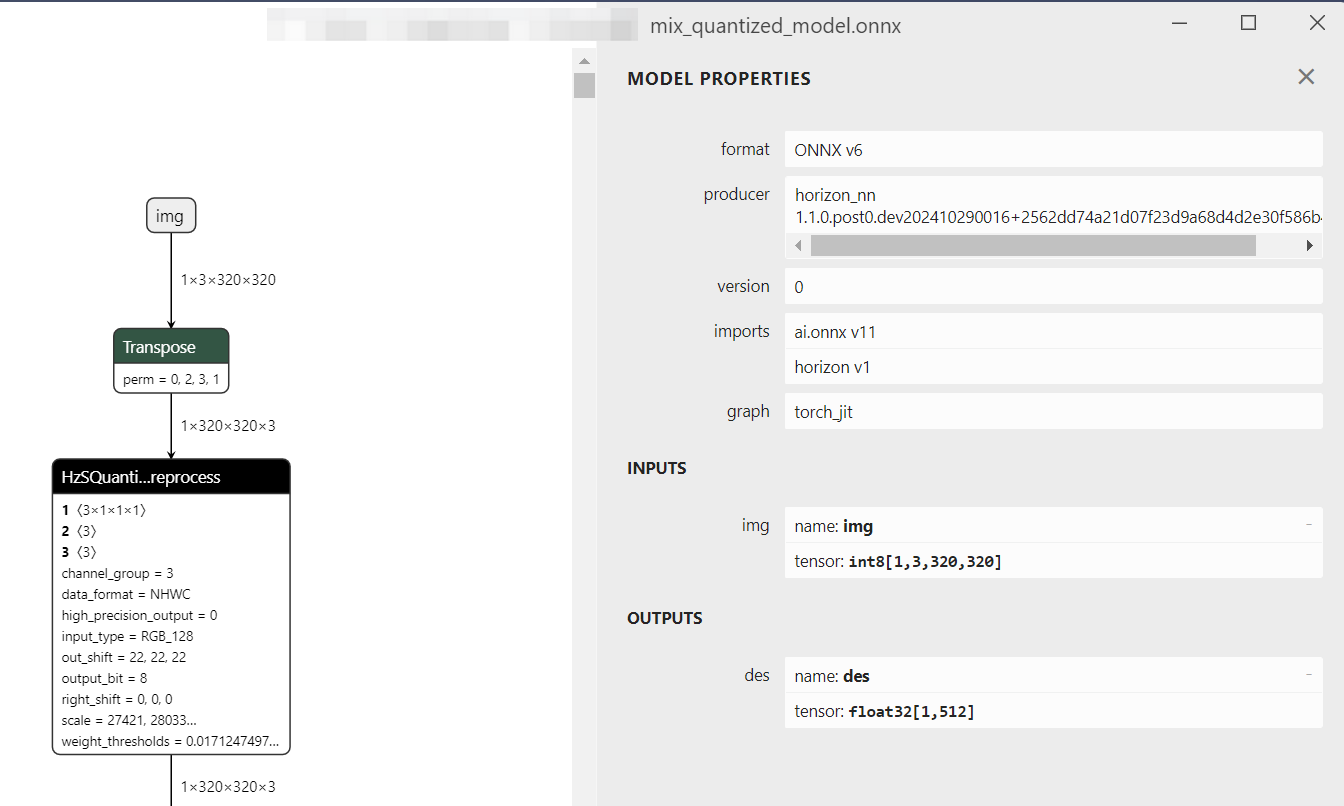

首先我们需要确认quantized.onnx的输入情况，该模型的输入shape为1x3x320x320，数据类型为int8，并且色彩空间应当是rgb类型（对应input_type_rt）
但我们知道，opencv读图后，得到的数据是bgr，hwc，uint8，且3维的，因此需要做一些预处理，才可以得到正确的输入数据。从读图到预处理到推理quantized.onnx的完整代码，及详细注释如下：
from horizon_tc_ui import HB_ONNXRuntime
import numpy as np
import cv2
def read_img(input_name):
# opencv读图，此时数据是bgr，hwc，uint8，且3维的
data = cv2.imread("image.png")
# 将bgr转换为rgb
data = cv2.cvtColor(data, cv2.COLOR_BGR2RGB)
# 将hwc转换为chw
data = np.transpose(data,(2,0,1))
# 将3x320x320转换为1x3x320x320，也就是将chw转换为nchw
data = data[np.newaxis,:,:,:]
print(data)
# 将uint8的数据，在数值上-128并且转换为int8
data = (data - 128).astype(np.int8)
# 保存此时的数据，可以作为bin模型的输入
data.tofile("rgb_128_int8.bin")
print(data)
return data
def main():
sess = HB_ONNXRuntime(model_file="./mix_quantized_model.onnx")
input_names = [input.name for input in sess.get_inputs()]
output_names = [output.name for output in sess.get_outputs()]
feed_dict = dict()
for input_name in input_names:
feed_dict[input_name] = read_img(input_name)
outputs = sess.run(output_names, feed_dict)
# 保存推理结果，用于对比正确性
print(outputs[0][0])
np.savetxt('output_onnx.txt', outputs[0][0])
if __name__ == '__main__':

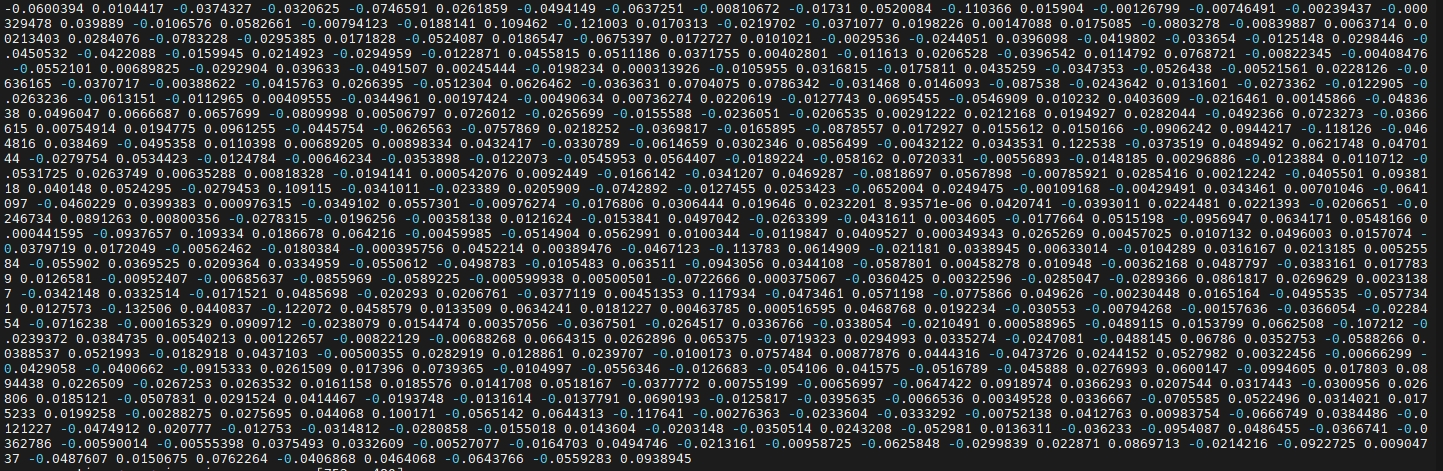

main()推理完成后查看输出结果，发现和浮点输出较为接近，说明该推理结果可靠
[-0.05279211 0.01489008 -0.02978017 -0.03113381 -0.07580406 0.02707288
-0.05143847 -0.06091398 -0.01489008 -0.0216583 0.06226762 -0.11506554
0.01759737 0. -0.01082915 -0.00406093 0.00406093 0.04331661
-0.00270729 0.05820669 -0.0121828 -0.01489008 0.11777283 -0.12454105
......
-0.00270729 -0.01489008 0.05414576 -0.01895102 -0.01353644 -0.06362127
-0.02842652 0.02030466 0.08121864 -0.01759737 -0.08121864 0.00541458
-0.05279211 0.00541458 0.0676822 -0.04196296 0.04737754 -0.05956033

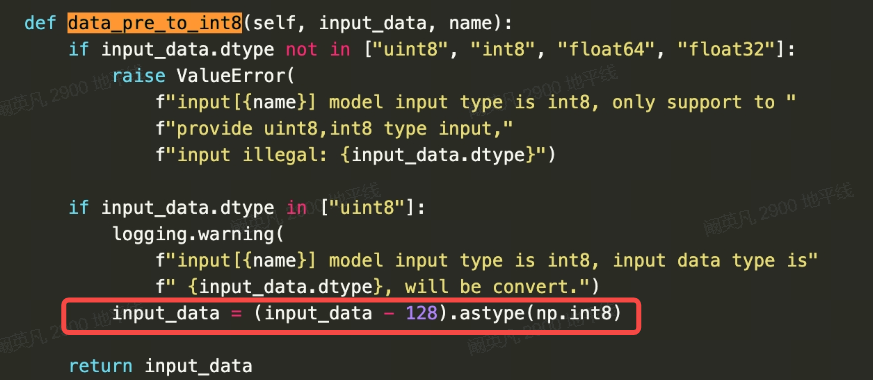

-0.05956033 0.0893405 ]需要特别强调的是uint8转换int8的方法，代码中写的是data=(data-128).astype(np.int8)，如果用户不写，那么HB_ONNXRuntime会自动做这一操作（相关处理如下图），得到的推理结果是完全一样的。
但如果用户误写成了data=data-128，或者data=data.astype(np.int8)，那么将得到完全错误的推理结果，这是因为uint8转int8有两种方法。 方法1（正确）：在数值上，所有数据全部-128，对应上文代码中的data=(data-128).astype(np.int8) 方法2（错误）：在数值上，0到127的值不变，128到255的值-256，对应data=data.astype(np.int8) 如果用户只写了data=data-128，那么此时的数据类型还是uint8，HB_ONNXRuntime会继续做data=(data-128).astype(np.int8)操作，这两个操作就等效成了data=data.astype(np.int8)
方法2处理后，得到的推理结果也是完全错误的，和浮点输出对不上
[-0.03068066 0.01534323 -0.01227575 -0.03222021 -0.07364288 0.
0.02301195 -0.05062512 0.00766871 -0.04755764 -0.01534323 -0.07364288
-0.01534323 -0.01994446 0.04602389 0.00306749 -0.02301195 0.0214782
0. 0.06290087 0.02761317 -0.02914692 0.10585728 -0.0675021
......
0.01534323 -0.01841072 -0.02761317 0.02301195 0.02454569 -0.0214782
0.02761317 -0.02914692 0.01380949 -0.02301195 0.01687698 -0.04755764
-0.04755764 0.03835518 0.07671037 -0.03988893 0.01227575 -0.01994446
0.0352877 0.01841072 0.03988893 -0.05983339 0. -0.01534323
-0.01534323 0.06290087]因此请务必确保，在uint8转int8这一步，使用data=(data-128).astype(np.int8)，或者不转，让HB_ONNXRuntime自动执行这一操作。
推理bin
可以借助hrt_model_exec的infer功能推理模型，hrt_model_exec的源码已经开放，用户可以直接参考/package/board/hrt_tools/src/hrt_model_exec目录。
hrt_model_exec infer --model-file mix.bin --input-file rgb_128_int8.bin --enable_dump true --dump_format txt其中--input-file的rgb_128_int8.bin，就是刚才推理quantized.onnx时，保存的预处理后的输入文件。对于hrt_model_exec工具来说，推理RGB输入且为int8的模型，不能直接给png图像作为输入数据，而需要提前做好预处理，保存成二进制文件再提供给模型。 对于rgb_128_int8.bin输入，模型的推理结果如下，和quantized.onnx的输出结果完全一致。
-0.052792113
0.014890083
-0.029780166
-0.031133810
-0.075804062
0.027072879
-0.051438469
-0.060913976
-0.014890083
-0.021658303
......
-0.081218638
0.005414576
-0.052792113
0.005414576
0.067682199
-0.041962963
0.047377538
-0.059560332
-0.059560332
0.089340501
