1. 前言
这些年，人形机器人和机器狗频频出圈，成为热门话题。而对于这类机器人而言，运动控制无疑是核心技术之一。强化学习作为当前运动控制的主要方法之一，恰好也能充分发挥 RDK 系列板卡在模型推理方面的优势。因此，我们尝试在 RDK S100 上部署强化学习模型，并探索其在实际机器人平台上的应用。
本次实验机器人采用逐际动力的点足机器人，推理设备采用RDK S100（MLP模型小，资源占用极少），该项目基于逐际动力参与发表过的论文《CTS: Concurrent Teacher-Student Reinforcement Learning for Legged Locomotion》，并选择复现和魔改逐际动力提供的Github项目rl-deploy-with-python，我们在该Github项目中加入RDK S100的BPU推理部分。
该项目提供了完整的工程实现，适合作为复现与优化的基础，因此我们最终选择了该方案进行部署与测试。整体流程分为三步：模型训练---->模型量化---->板端部署
2. 论文介绍与训练
2.1. 论文综述
在《CTS: Concurrent Teacher-Student Reinforcement Learning for Legged Locomotion》论文中，作者和逐际动力提出了创新性研究，旨在提升腿式机器人在复杂地形上的运动能力。传统的“教师-学生”强化学习架构通常采用两阶段训练：先使用强化学习训练教师策略，利用完整的环境信息（如地形、接触力等）；然后通过监督学习将知识传递给仅依赖本体感知的学生策略。CTS（Concurrent Teacher-Student）打破了这一传统，提出了一个并行训练架构：教师和学生策略在同一强化学习框架下同时训练。这种方式不仅简化了训练流程，还通过强化学习目标引导学生策略的学习，而非仅仅模仿教师策略，从而提升了策略的泛化能力和鲁棒性。

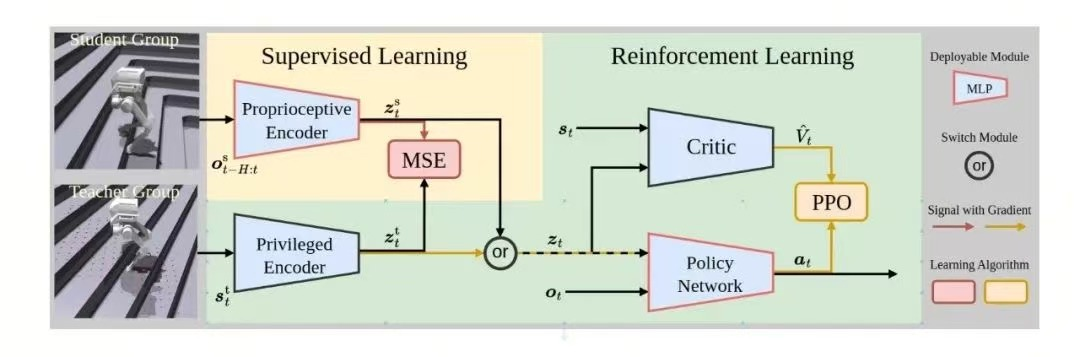

CTS架构基于Proximal Policy Optimization（PPO）算法，采用非对称的actor-critic结构。教师策略利用“特权编码器”处理完整状态信息，而学生策略则通过“本体编码器”处理仅有的本体感知数据。两者共享策略网络和价值网络，确保策略的一致性。训练过程中，学生策略不仅通过强化学习优化自身策略，还通过最小化与教师策略的潜在表示差异来提升自身的感知能力，从而在缺乏完整环境信息的情况下也能做出有效决策。
研究团队在多种机器人平台上验证了CTS的有效性，包括不同尺寸的四足机器人和具有挑战性的点足双足机器人。实验结果显示，CTS在复杂地形（如斜坡、楼梯和不规则障碍）上的速度跟踪误差比传统两阶段方法降低了最多20%，展现出卓越的运动能力和对外部扰动的鲁棒性。此外，CTS在仿真到现实的迁移过程中表现出色，缩小了仿真与现实之间的差距，使得训练出的策略能够直接应用于现实环境中。
2.2 奖励机制

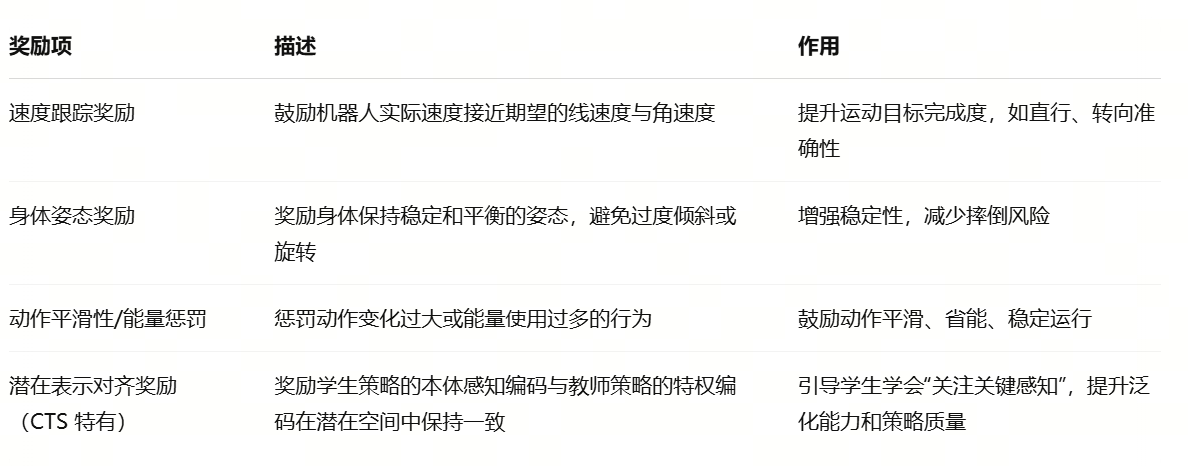

该模型的奖励机制主要包括以下四个方面：
2.3 模型训练与Onnx导出
关于模型训练的具体步骤，可以参考逐际动力官方文档，其中较为重要的章节为
- 强化学习环境搭建：https://support.limxdynamics.com/docs/tron-1-sdk/rl-env-setup
- 强化学习模型训练：https://support.limxdynamics.com/docs/tron-1-sdk/rl-model-training
这里对训练步骤进行简要提炼：
1. 配置IsaacGym仿真环境，并在环境变量中配置机器人型号

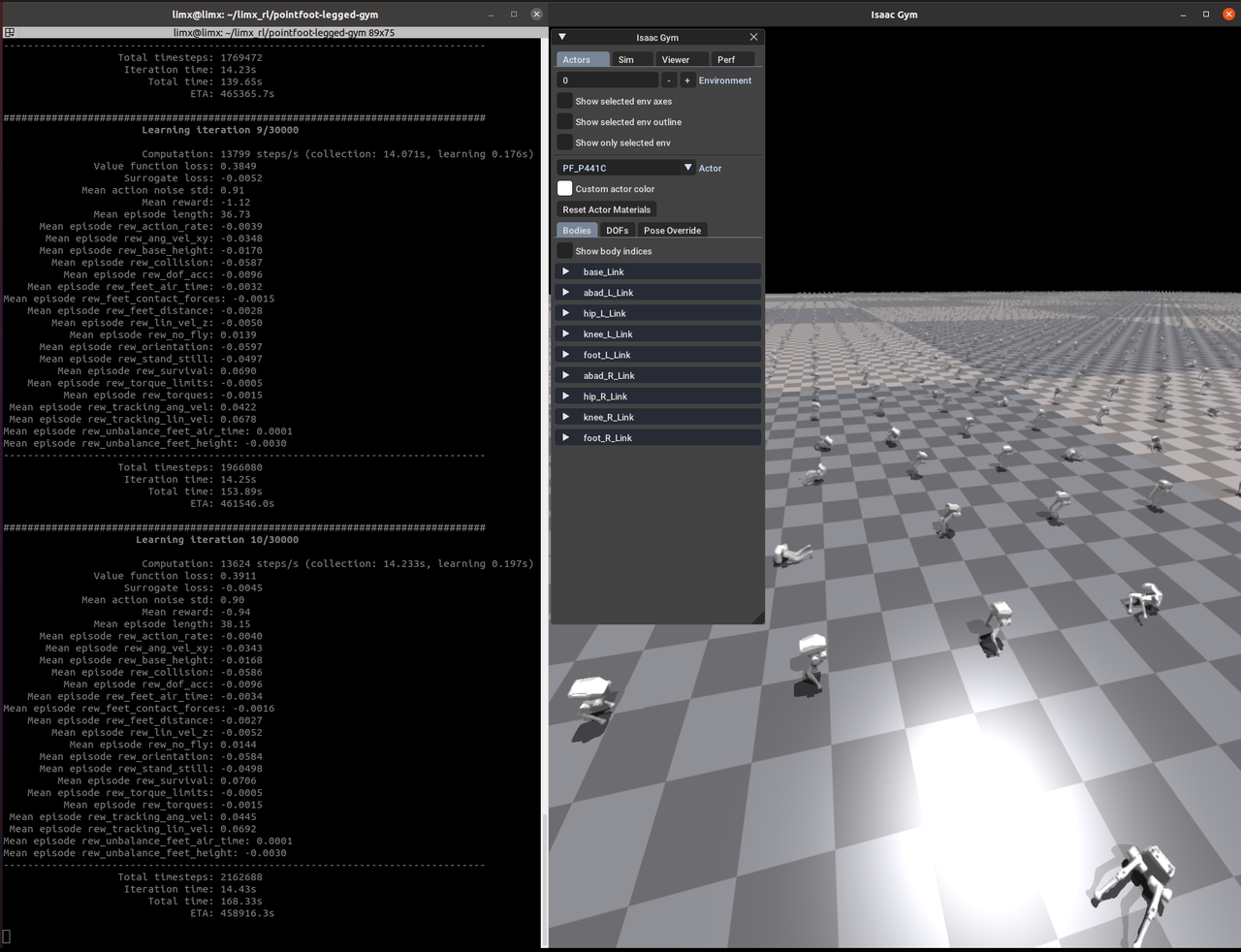

2. 启动仿真训练

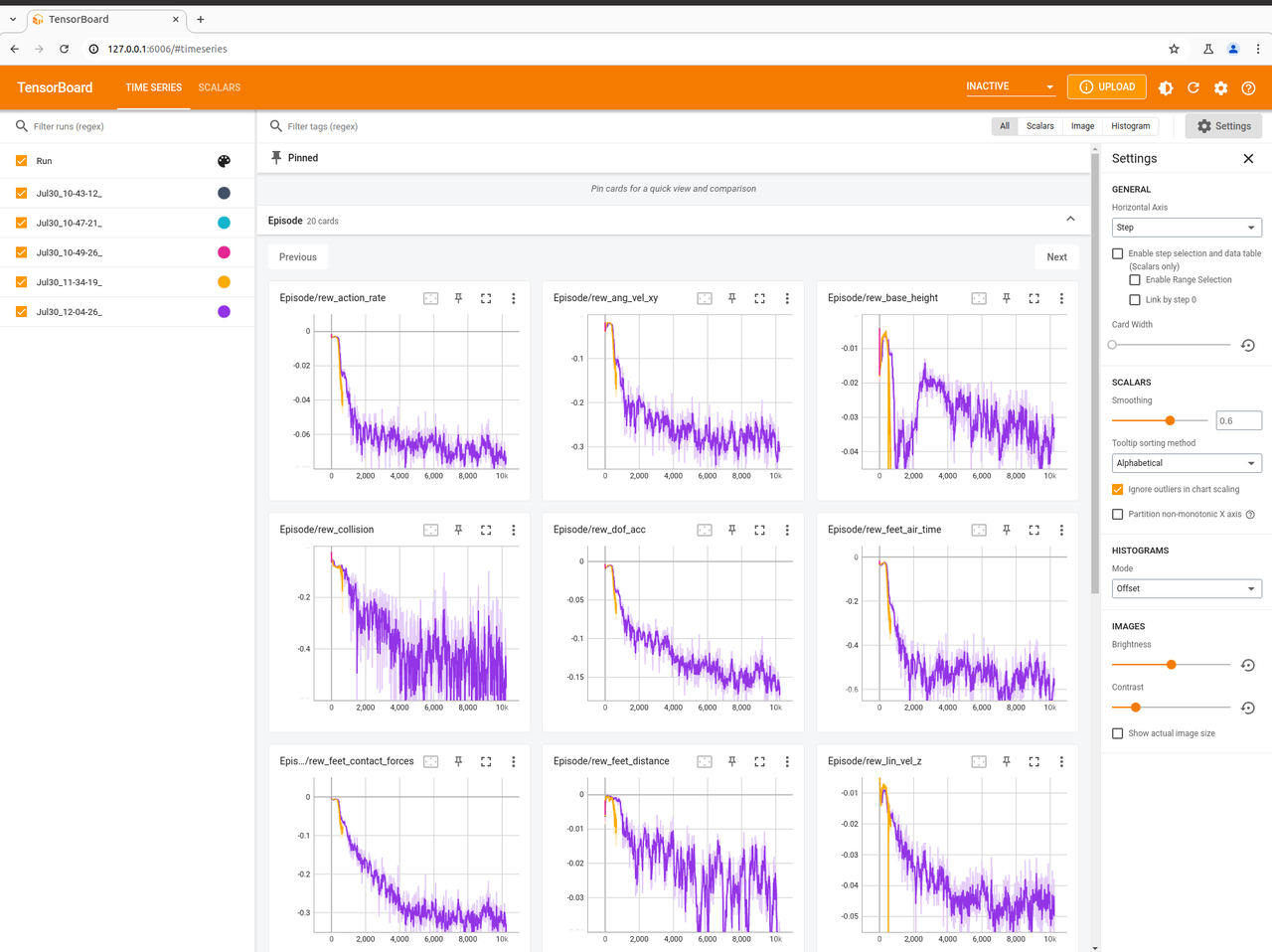

3. 查看训练结果：
4. 导出onnx模型

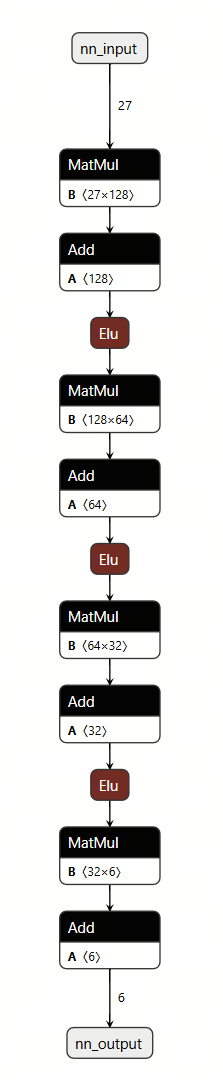

查看模型结构，可得知该模型为线性层搭配Elu激活组成：
3. 模型量化
3.1 环境准备
#拉取S100工具链docker镜像（docker镜像与OE包请联系工程师获取）
#拉取用于模型量化的文件夹解压，见文末附件（该文件夹中包含量化需使用的配置文件以及校准数据）
#将导出的onnx模型放到量化用的文件夹下（确保模型名称与配置文件中一致），并将该文件夹挂在至docker环境中，创建容器
sudo docker run -it --entrypoint="/bin/bash" -v 主机文件夹路径:/limx_model_convert_s100 镜像ID3.2 模型量化
#进入文件夹
cd /limx_model_convert_s100
#量化adaptation_module，生成model_output_ad文件夹，存放.bin模型
hb_compile -c ad_config_bpu.yaml --march nash-e
#量化body，生成model_output_body文件夹，存放.bin模型
hb_compile -c body_config_bpu.yaml --march nash-e模型量化结果如下：

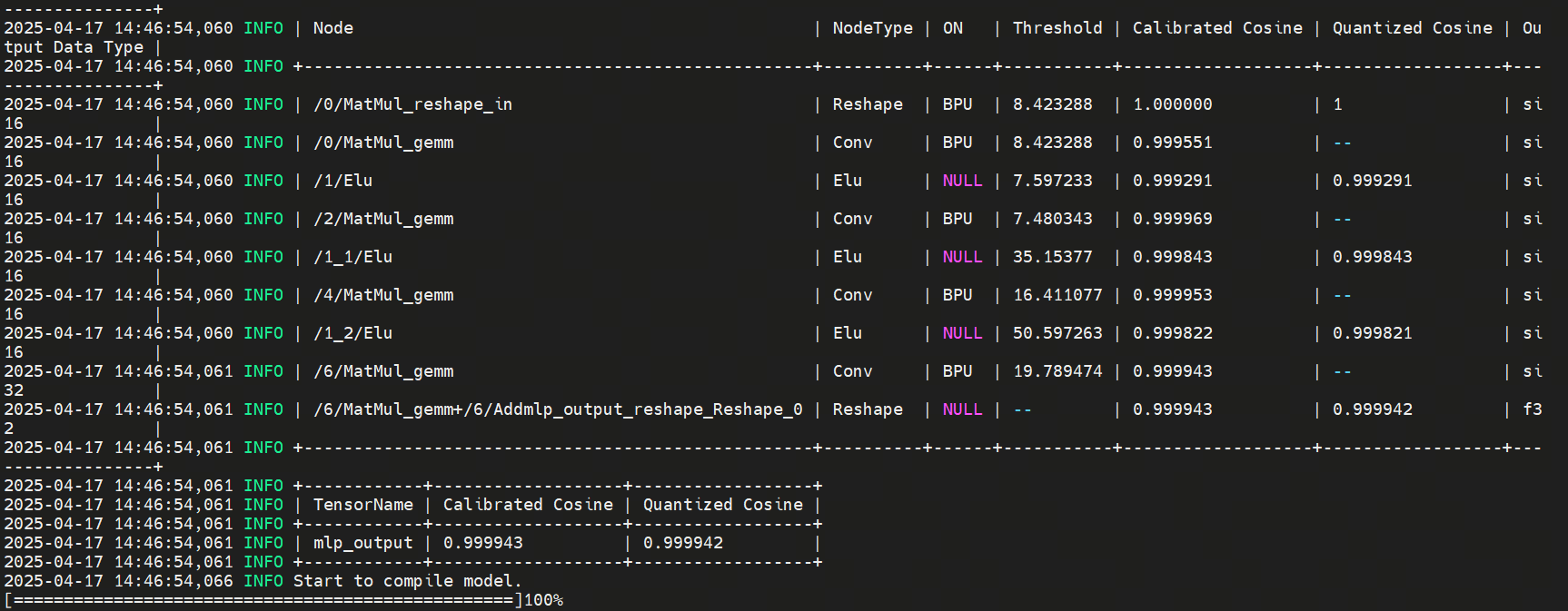

模型转换结果解读：直接看最下方的2x3的表格，该表格中描述了最终结果mlp_output与CPU结果的余弦相似度，通过表格，可以看到mlp_output的结果余弦相似度均大于0.9999
4. 板端部署
4.1 物料清单
本次板端部署需要的物料并不多，除了笔记本外，准备如下物料即可：
1. 逐际动力TRON 1点足机器人一台
2. 逐际动力TRON 1点足机器人遥控器一台
3. RDK S100一台
4. 将RDK S100置于逐际动力头部的3D打印件一份（可用纳米胶/胶布进行粘贴）
5. 网线一条
6. XT60转DC Cable一条（如下图所示，用于将逐际动力的电池供电给RDK S100）
组装步骤：
1. 确保逐际动力机器人的电池，以及遥控器已完成充电
2. 使用纳米胶（或胶布）将3D打印件放置于逐际动力TRON 1机器人的头部
3. 使用螺丝将RDK S100与3D打印件进行固定
4. 使用XT60转DC Cable连接逐际动力的电池与RDK S100，为RDK S100上电。
5. 将逐际动力背后的网口与RDK S100的网口相连接

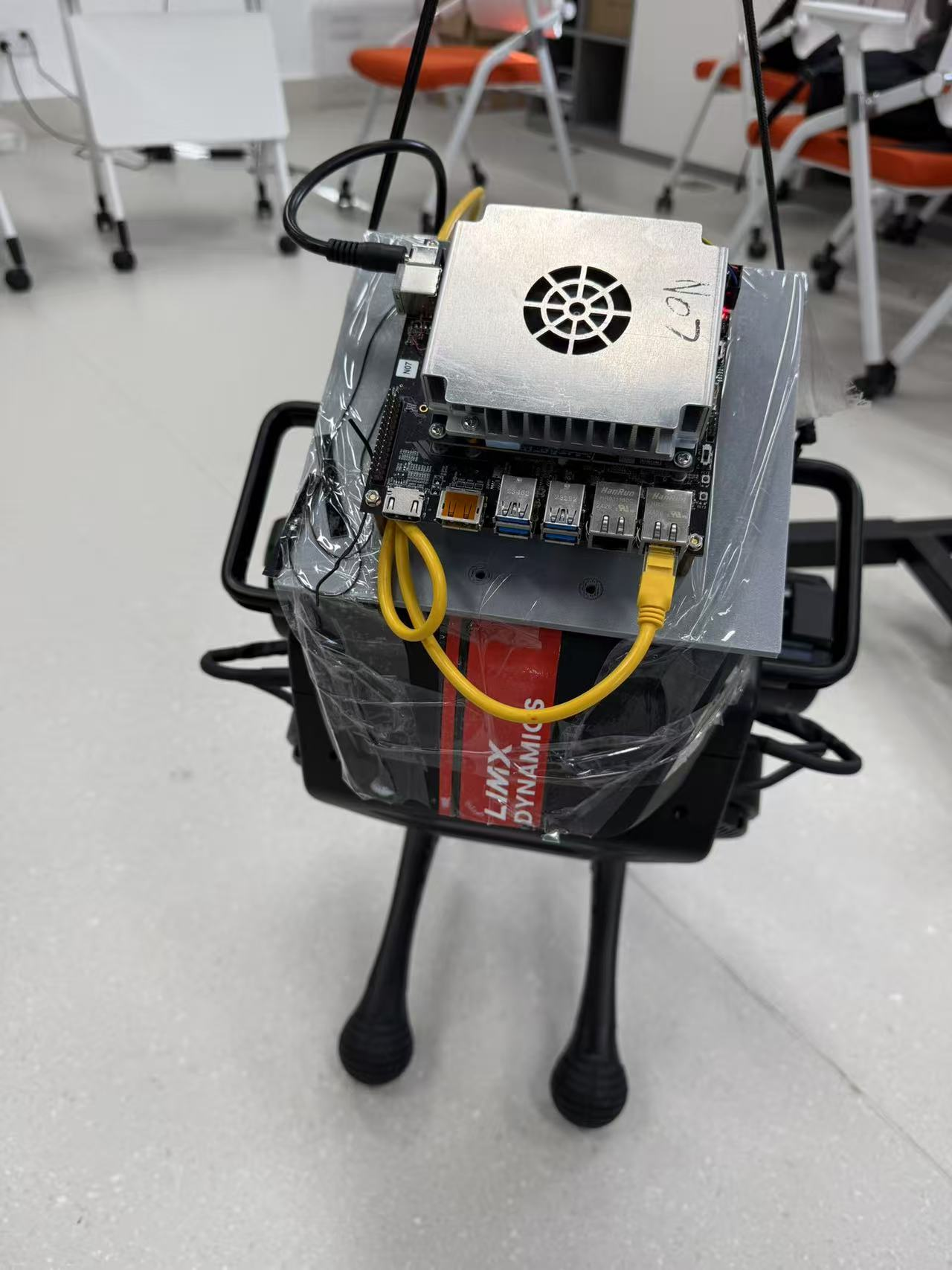

最终完成的形态参考（图中以胶布为例，实际建议使用纳米胶）：
4.2 环境准备
下拉代码，安装环境
git clone --recurse https://gitee.com/chenguanzhong/rdk_s100_limx.git
pip install pointfoot-mujoco-sim/pointfoot-sdk-lowlevel/python3/aarch64/limxsdk-*-py3-none-any.whl设置机器人类型（建议使用如下方法将机器人类型写入环境变量）
echo 'export ROBOT_TYPE=PF_P441C' >> ~/.bashrc && source ~/.bashrc编译模型推理库
cd ~
git clone https://github.com/wunuo1/model_task.git -b s100
mkdir build
cd build
cmake ..
make -j44.3 运行
cd rdk_s100_limx
python rl-deploy-with-python/main.py 10.192.1.2运行效果视频所示：
