手把手教你实现PyTorch版ViT并实现在RDKX5、RDKS100上的部署

图像分类任务中的Transformer实战

作者:SkyXZ

CSDN:SkyXZ~-CSDN博客

博客园:SkyXZ - 博客园

        最近具身智能足够火热,VLM、VLA、VLN层出不穷发展迅速,而Transformer作为这些架构最重要的底座之一,得益于其强大的建模能力、良好的可扩展性与统一的结构设计,Transformer 已经成为构建多模态智能系统的事实标准。从最初的 BERT、GPT 在 NLP 中的成功,到 ViT、CLIP、RT-1 等模型在视觉和控制领域的延伸,Transformer 构筑起了统一语言、视觉乃至动作空间的桥梁。

         既然Transformer 成为了具身智能的基础设施,那作为一名想走进机器人、走进未来的工程师,我当然也要学会它。 于是我决定从最经典、最基础的 Vision Transformer(ViT)入手,一步步从原理出发,亲手用 PyTorch 复现,并整理下这一路的学习过程与思考,作为这篇博客的分享内容。如果你也对 Transformer 在视觉领域的应用感兴趣,或者正在入门具身智能相关方向,希望这篇文章能对你有所帮助!

PS::laptop: 项目完整代码已上传至Github:ViT_PyTorch,如果你在阅读中有任何问题、建议或错误指出,也欢迎在评论区与我讨论,我们共同进步!

一、ViT:从论文出发理解架构设计

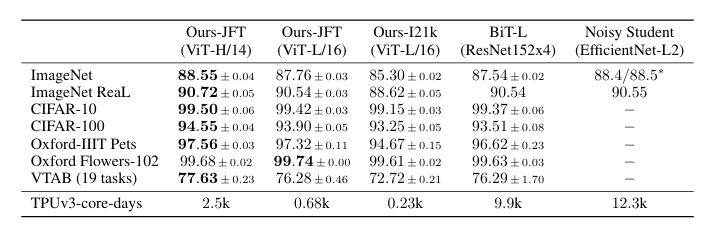

        在正式动手复现之前,我们先从源头出发,来读一读 Vision Transformer 的原始论文:《An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale》[arXiv:2010.11929]。这是由 Google Research 于 2020 年提出的一篇具有里程碑意义的论文,它首次展示了 纯 Transformer 架构在图像分类任务上可以不依赖任何卷积模块,依然取得优秀性能

        Transformer 原本是为了解决语言文字处理任务而提出的模型,其设计初衷是用于建模序列数据中的长距离依赖关系。在 NLP 领域中,Transformer 能够通过自注意力机制灵活地捕捉单词之间的全局关系,极大提升了语言理解与生成的能力。而谷歌的研究团队提出了非常大胆也非常优雅的一个思想:如果我们能把图像切割成小块(Patch),再把每个 Patch 当作一个“词”,是否也能将图像转化为序列,从而让 Transformer 也能处理视觉信息?而其提出的ViT 就是这样做的:它将一张图像划分为固定大小的 Patch(如 16×16),将每个 Patch 展平成向量,再通过一个线性投影层将其映射到统一的维度空间,最终形成一个 token 序列。随后,ViT 在这个 token 序列前加上一个可学习的 [CLS] token,并叠加位置编码(Positional Encoding),以保留图像中的空间位置信息。整个序列就像一段文本,送入多层标准的 Transformer 编码器结构进行处理,最后通过 CLS token 的输出,完成整张图像的分类任务。这种方法不依赖任何卷积操作,完全基于序列建模,展现了 Transformer 在图像建模上的巨大潜力。

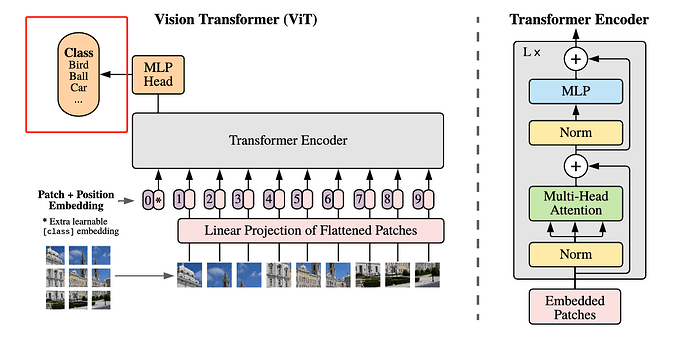

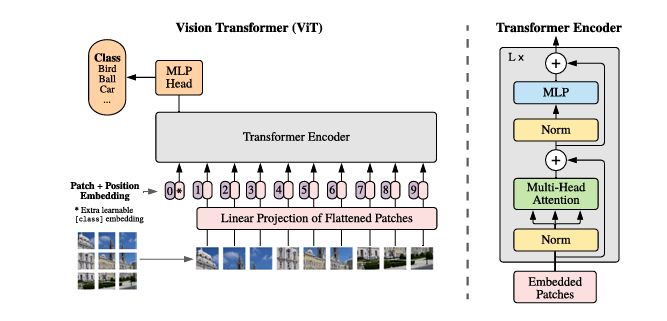

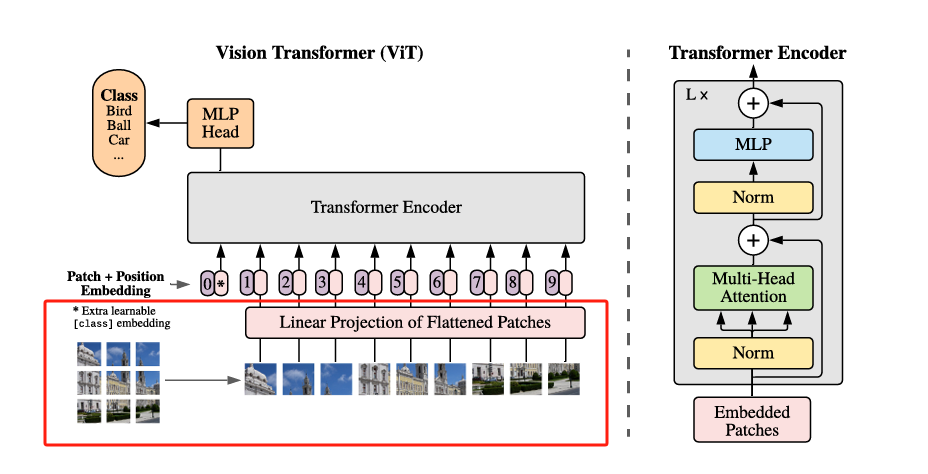

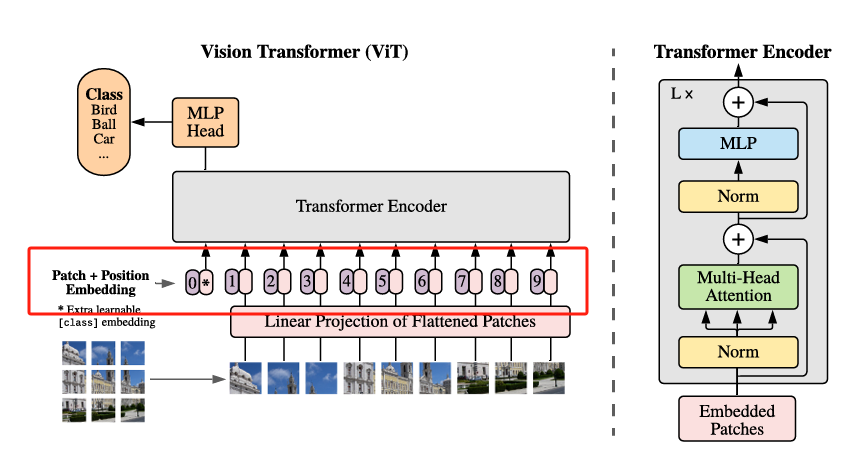

        ViT的架构如上图,与寻常的分类网络类似,整个Vision Transformer可以分为两部分,一部分是特征提取部分,另一部分是分类部分,特征提取部分是其最核心的组成,它包括了Patch Embedding、Positional Encoding以及Transformer Encoder,分类部分 则是紧接在特征提取之后,通过一个可学习的 [CLS] token 来代表整张图像的全局语义。这个 token 会随着其他 token 一起参与 Transformer 编码过程,最终被送入一个简单的 MLP 分类头 进行类别预测。接下来我们按照如下的划分来逐个讲解ViT网络架构

  • 图像分块与线性嵌入模块(Patch Embedding)

        ViT 的第一步操作,就是将输入图像转化为一系列的 视觉 token,这个过程被称为 Patch Embedding,Patch 指的就是分割后的一小块图像区域,它的核心思想非常直接:

将一张二维图像按照固定大小(如 16×16)划分成若干个小块(Patch),然后将每个 Patch 展平成一个向量,再通过一个线性层将其映射到指定的维度空间(例如 768维),从而得到一组输入 token,供 Transformer 使用。

        这个处理方式本质上就是在模拟 NLP 中“将每个单词编码为向量”的过程——只不过这里的“单词”是图像块 patch,而不是文字,我们假设假设输入图像大小为 224×224×3,Patch 大小为 16×16,则一张图像将被划分为$ (224/16)^2=14×14=196$ 个 patch,而每个 Patch 将被展平成一个 $16 × 16 × 3 = 768$ 维的向量,将其展平成向量后,再通过一个 Linear 层映射到模型的 embedding 空间(手动设置,ViT-Base为 768 维,ViT-Large为1024,ViT-Huge为1280,通常使用768),最终我们就能得到一个形状为:[batch_size, 196, embed_dim]的patch token 序列,而我们该如何对图像进行分割实现Patch Embedding呢?这时候我们便可以想到我们的卷积,由于卷积使用的是滑动窗口的思想,因此我们只需要将卷积核以及步长设置成与Patch-Size相等便可,这时两个图片区域的特征提取过程就不会有重叠,当我们输入的图片是[224, 224, 3]的时候,我们可以获得一个[14, 14, 768]的特征层。

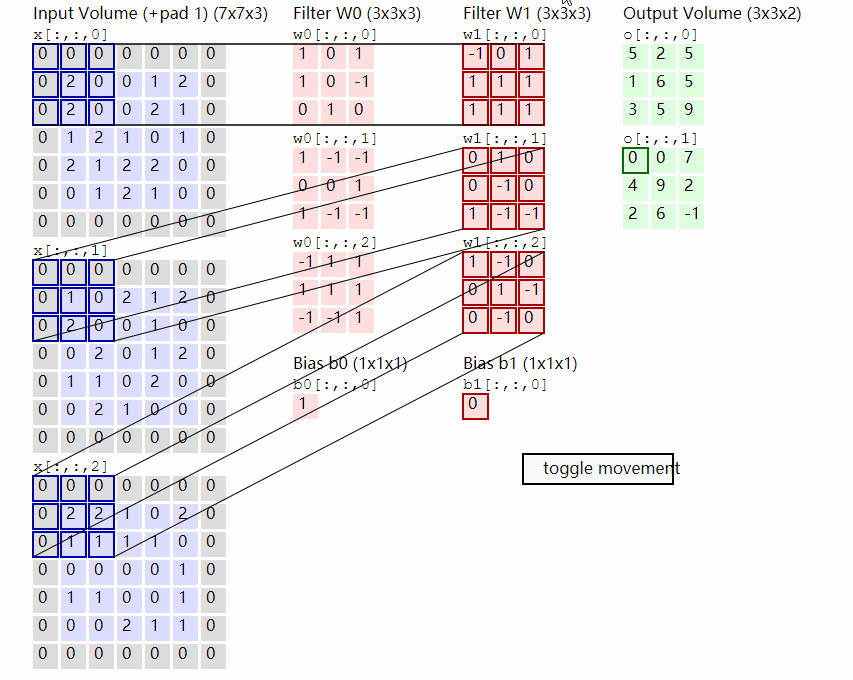

卷积

        而获得了特征信息之后我们需要将得到的特征信息组合成序列,组合的方式很简单,我们只需要对这个特征图进行展平(Flatten)并转置为标准序列格式,便可以得到最终的 Patch Token 序列,用于输入 Transformer,我们在上面对图像进行分割后得到了一个[14, 14, 768]的特征层,我们将这个特征图的高宽维度进行平铺后即可得到一个[196, 768]的特征层,至此Patch Embedding便完成啦!

  • 分类标记与位置编码模块(cls_token + Position Embedding)

        在完成 Patch Embedding 得到形如 [batch_size, 196, 768] 的 Patch Token 序列后,接下来我们要做两件关键的事情:

  1. 添加 [CLS] Token —— 图像的“全局摘要”入口

            Transformer 最初在处理文本任务时,会在序列的最前面添加一个特殊的 [CLS] Token,用于聚合整个句子的语义信息。同理,在 ViT 中也引入了 [CLS] Token,它并不代表某个具体的 Patch,而是作为一个全局的代表 Token,在 Transformer 中“参与”每一层的信息交互,最终用于提取整个图像的全局特征。如上图所示,编号为 0* 的那个位置即表示 [CLS] Token,其初始值是一个可学习的参数向量,维度与 Patch Token 相同(例如 768),经过 Transformer 编码后,ViT 会使用这个 [CLS] Token 的输出向量作为图像的分类结果输入到 MLP Head 中,完成最终分类。

            添加了 [CLS] Token 之后,原本的 196 个 Patch Token 序列就变成了 197 个 Token,形状变为了形如:[batch_size, 196 + 1, 768]

  2. 添加位置编码(Positional Embedding)—— 帮助模型理解“图像中的位置”

            由于 Transformer 是完全基于自注意力机制构建的,它并不具备卷积网络中天然的位置信息建模能力。所以我们还需要给每个 Token 添加一个位置编码,用于告诉模型这个 Token 来自于图像的哪一块区域。ViT 采用的是一种 可学习的绝对位置编码,也就是为每一个 Token 的位置(包括 [CLS] Token)都初始化一个可学习的位置向量,并与原始 Token 相加,这样,模型就能在学习过程中自己掌握空间顺序和语义之间的关系。

            位置编码的形状与输入序列一致,也是[1, 196 + 1, 768],且位置编码的加入方式非常简单即:tokens = tokens + pos_embed # [B, 197, 768],经过这两个步骤之后,ViT 的输入才真正准备好,可以送入 Transformer 编码器中进行多层特征交互与建模,至此cls_token + Position Embedding便完成啦!

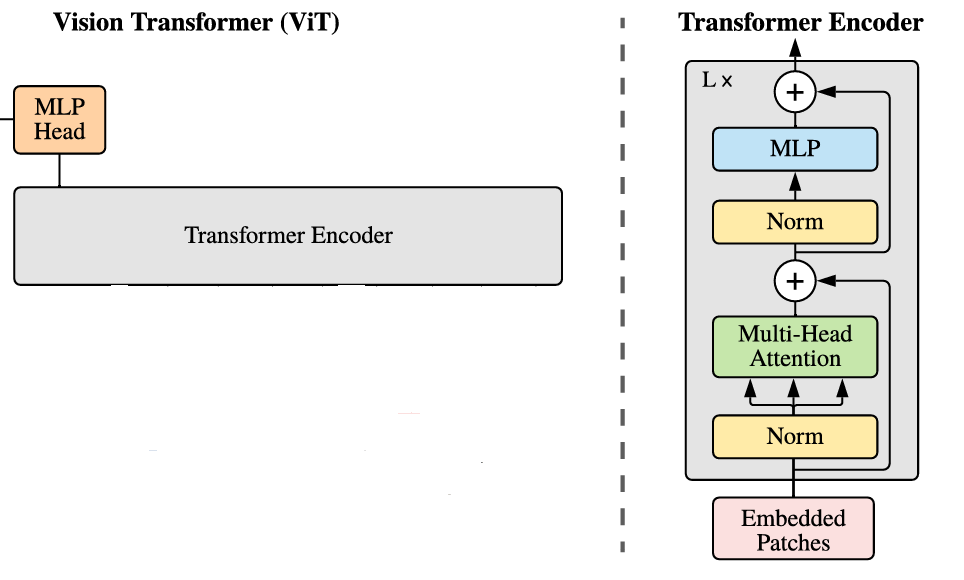

  • 标准 Transformer 编码器(Multi-head Attention + LayerNorm + MLP + 残差连接)

        当我们得到了带有 [CLS] Token 和位置编码的完整 Patch 序列(形状为 [B, 197, 768])之后,ViT 会将其送入一系列标准的 Transformer Encoder Block 中进行深度建模。每一个 Block 的设计与原始的 NLP Transformer 中的 Encoder 保持一致,结构非常经典,由两个子模块组成:

  1. LayerNorm + 多头自注意力机制(Multi-Head Self Attention)

            在这个子模块中,我们首先对输入进行 LayerNorm 归一化,再送入 Multi-Head Self-Attention 模块,这里的自注意力的作用是建立所有 Token 之间的全局关系,使每个 Token 都能获取其他区域的信息,这也是Transformer的灵魂部分,其具体实现则是让每个 Token 通过查询(Query)与所有其他 Token 的键(Key)进行匹配,计算其对其他位置的关注权重,从而提取对当前任务最有用的信息。用公式和图片表示如下:

$$
\text{Attention}(Q, K, V) = \text{Softmax}\left( \frac{QK^\top}{\sqrt{d_k}} \right) V
$$

kqv

        对于初学者来说,这部分内容看起来可能会比较抽象,但是我们如果将它拆解一步一步来看,其实非常直观。在多头自注意力机制中,每一个输入的 Token(图像的 Patch)都会被分别映射出三个向量,分别是:Query(查询向量)、Key(键向量)、Value(值向量),用一个简单明了的比喻来理解:假设你在参加一次会议(注意力机制),你是 Query,而会议室里每一个与会者(包括你自己)都是一个 Key,同时他们手里都拿着一份资料(Value),你会根据自己和其他人 Key 的“相似程度”决定你要多大程度参考他们的资料(Value)——这就是注意力权重的计算。设当前输入序列为矩阵 $X \in \mathbb{R}^{n \times d}$,其中 $n$ 是序列长度(例如 ViT 中是 197 个 Token),$d$ 是每个 Token 的维度(例如 768)。我们用三组可学习的参数矩阵将其变换为:
$$
[
Q = XW^Q,\quad K = XW^K,\quad V = XW^V
]
$$
        然后计算注意力得分(Score):
$$
[
\text{Score} = \frac{QK^\top}{\sqrt{d_k}}
]
$$
        接着使用 Softmax 对得分进行归一化,得到注意力权重 $\alpha$:
$$
[
\alpha = \text{Softmax}\left( \frac{QK^\top}{\sqrt{d_k}} \right)
]
$$
        最后加权组合所有 Value 向量,得到新的输出表示:
$$
[
\text{Attention}(Q, K, V) = \alpha V
]
$$

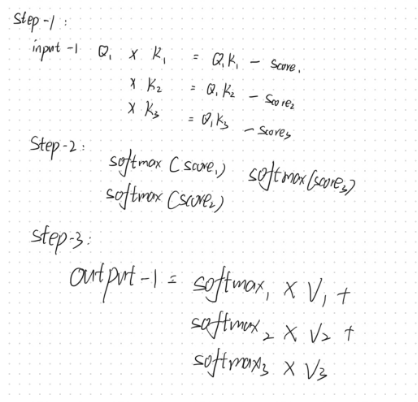

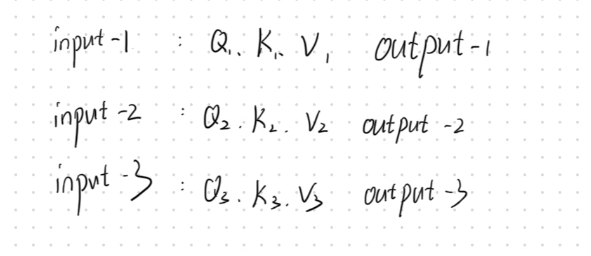

        **这套计算流程用人话说就是,**我们这套注意力系统假设有三个输入分别是input-1input-2input-3以及三个对应的输出output-1output-2output-3,每个输入都有他们自己的QKV向量

        如果我们要求output-1,那我们首先先将input-1的Q查询向量与三个输入的K键向量分别相乘得到对应的分数,这个分数代表的便是 input-1 对其它三个输入的“注意力程度”;接下来我们将这三个分数分别求一次softmax使它们变成 0 到 1 之间的概率值,并且加起来为 1,这个过程可以理解为:分配关注度,告诉我们该“关注谁、关注多少”;最后,用刚才得到的这三个注意力权重,去分别加权对应的 值向量 V,再把它们加在一起,得到的就是最终的 output-1

        也就是说:输出 = 所有关注对象的“值” × “关注它的程度”的加权和。每个 Query 会根据与所有 Key 的相似程度,对对应的 Value 进行加权求和;这样的话所有 Token 之间都能进行信息交换,从而捕捉 全局上下文依赖;因此最后的输出的虽然仍然是一个与原始 Token 数量相同的新序列,但每个 Token 的表示已经融合了全局信息。

  1. LayerNorm + MLP 前馈神经网络

            在每个 Transformer Block 中,除了注意力机制之外,还有一个非常重要的部分,那就是 前馈神经网络(Feed Forward Network, FFN),也常被称为 MLP 子模块。这个子模块的结构其实非常简单,就是两个全连接层(Linear),中间再加一个非线性激活函数(如 GELU):
    $$
    FFN(x)=Linear
    2

    (GELU(Linear
    1

    (x)))
    $$
            这里的 Linear 层也就是我们熟悉的全连接层,维度的变化一般是这样的:首先第一个 Linear 层会把输入的维度从 d_model(比如 768)提升到一个更高的维度(比如 3072),接着通过 GELU 激活函数引入非线性,最后再用一个 Linear 层将维度降回原来的 d_model这个 FFN 的结构可以理解为对每个 Token 独立地进行更深层次的特征变换。不同于多头自注意力机制那种跨 Token 的信息交互,前馈神经网络的处理是逐 Token 的点对点非线性变换,主要用于增强模型的表达能力。而残差连接的引入可以在每个 Transformer Block 内形成一种短路路径(Shortcut Path),它能有效缓解深层网络中的梯度消失问题:与其直接学习一个映射函数 $F(x)$,不如让网络学习 $F(x) = H(x) - x$,即让模型关注“输入与输出的差值”,这样反而更容易优化。因此完整的计算流程如下:
    $$
    y=x+FFN(LayerNorm(x))
    $$

        至此,ViT 的核心结构也就完整拼装完成了。从 Patch Embedding 到 [CLS] Token 与位置编码,再到深度的多层 Transformer 编码器,ViT 完整地将语言模型的结构移植到了视觉领域,并取得了突破性的表现。Transformer Block 是 ViT 的“建模大脑”,也是其通用性与强大性能的根基。

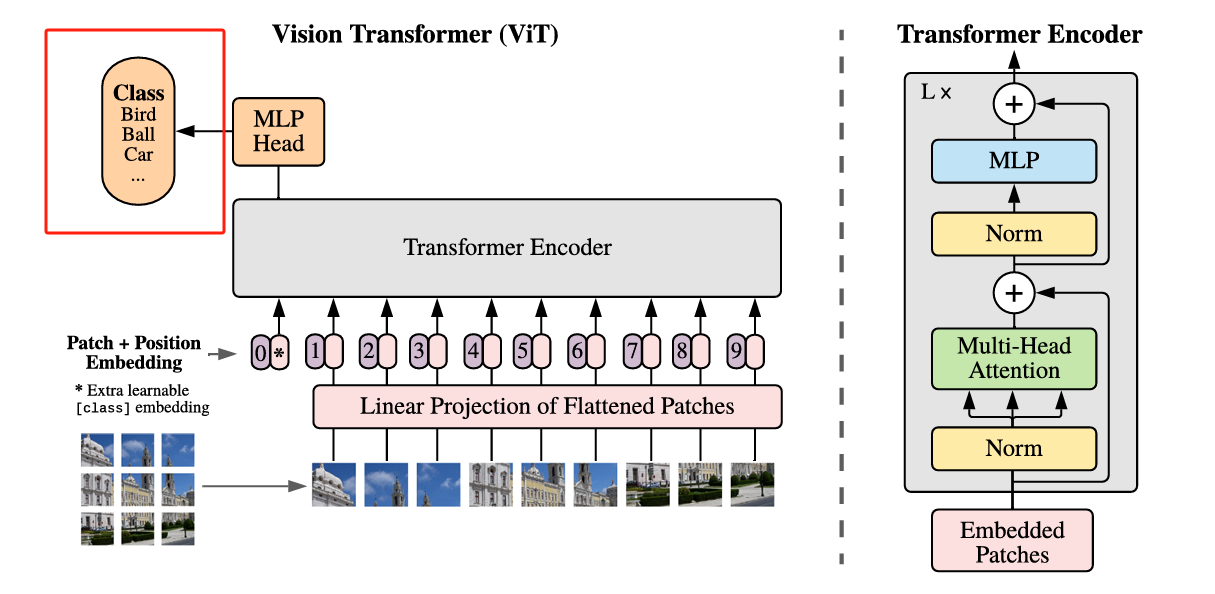

  • 分类头(Classification Head)

        经过多个 Transformer Block 的深度特征提取之后,我们得到了一个新的序列表示,其形状为 [B, 197, 768](假设我们使用的是 ViT-Base 模型),其中第一个位置的 Token 仍然是我们在最开始加入的 [CLS] Token。这个 [CLS] Token 可以看作是整个图像的全局语义表示,因为在多轮注意力交互中,它已经“融合”了所有 Patch 的信息。因此,我们只需要从序列中取出这一位置的向量(即第一个 Token),然后送入一个全连接层(Linear)就可以完成分类任务了。

二、实战复现PyTorch版ViT网络架构

(一)模块1:PatchEmbedding类

        PatchEmbedding 是 ViT 中最关键的一步,我们在这里使用卷积操作将输入图像划分为若干不重叠的小块(Patch),每个 Patch 被编码为一个向量,我们采用等步长卷积的方式实现划分,并在展平后将其送入 Transformer 模块进行后续处理。

class VisionPatchEmbedding(nn.Module):
    def __init__(self, image_size, patch_size, in_channels, embed_dim, flatter=True):
        super().__init__()
        self.proj = nn.Conv2d(in_channels, embed_dim, patch_size, patch_size)
        self.norm = nn.LayerNorm(embed_dim)
        self.flatter = flatter

    def forward(self, x):
        x = self.proj(x)
        if self.flatter:
            x = x.flatten(2).transpose(1, 2)  # [B, C, H, W] -> [B, N, C]
        x = self.norm(x)
        return x

(二)模块2:PositionEmbedding

        由于ViT 不像CNN,其没有卷积感受野,因此需要加入位置编码(pos_embed)来保留位置信息每一个Patch的位置信息

self.cls_token = nn.Parameter(torch.zeros(1, 1, num_features))
self.pos_embed = nn.Parameter(torch.zeros(1, num_patches + 1, num_features))

        由ViTViT在预训练时通常使用固定分辨率(如 224x224),图像被分割为 14x14 个 Patch(patch_size=16),位置编码 pos_embed 的形状为 [1, 197, 768]197 = 1(cls_token) + 14x14),但是同样由于ViT没有感受野一说,因此实际应用当输入分辨率不同(如 256x256)时,Patch 数量变为 16x16 = 256+1 cls_token = 257),原来的位置编码(197)便无法直接使用,因此我们需要通过双三次插值(bicubic)将 14x14 的位置编码调整到新分辨率对应的网格尺寸,具体实现如下:

img_token_pos_embed = F.interpolate(
    img_token_pos_embed, size=self.features_shape, mode='bicubic', align_corners=False
)
pos_embed = torch.cat((cls_token_pos_embed, img_token_pos_embed), dim=1)
x = self.pos_drop(x + pos_embed)

(三)模块3:Multi-head Attention与MLP

        接着我们实现Transformer中最关键的多头注意力机制,我们定义一个类SelfAttention 来实现了多头自注意力机制,在这个模块里我们先用一个线性层同时生成查询(Q)、键(K)、值(V),并按头数拆分维度,然后计算 Q 和 K 的点积并缩放,通过 softmax得到注意力权重,利用权重加权值(V),最后将多头结果拼接后通过线性变换和 dropout,使输出具有与输入维度相同的特征,完成信息的动态融合与表达增强。

class SelfAttention(nn.Module):
    def __init__(self, dim, num_heads, qkv_bias=False, attn_drop_rate=0.0, proj_drop_rate=0.0):
        super().__init__()
        self.num_heads = num_heads
        self.head_dim = dim // num_heads
        self.scale = self.head_dim ** -0.5

        self.qkv = nn.Linear(dim, dim * 3, bias=qkv_bias)
        self.attn_drop = nn.Dropout(attn_drop_rate)
        self.proj = nn.Linear(dim, dim)
        self.proj_drop = nn.Dropout(proj_drop_rate)

    def forward(self, x):
        B, N, C = x.shape
        qkv = self.qkv(x).reshape(B, N, 3, self.num_heads, C // self.num_heads).permute(2,0,3,1,4)
        q, k, v = qkv[0], qkv[1], qkv[2]

        attn = torch.matmul(q, k.transpose(-2, -1)) * self.scale
        attn = attn .softmax(dim=-1)
        attn = self.attn_drop(attn)

        x = torch.matmul(attn, v).transpose(1,2).reshape(B,N,C)
        x = self.proj(x)
        x = self.proj_drop(x)

        return x

        在这个 MLP 模块中,我设计了一个两层的全连接网络,首先通过 fc1 将输入特征映射到隐藏维度,然后经过激活函数非线性变换,接着用 dropout 做正则化防止过拟合,接着再通过 fc2 映射到输出维度,最后再用一次 dropout,这个过程用来帮助模型捕捉更丰富的非线性特征,提升表达能力。

class MLP(nn.Module):
    def __init__(self, in_features, hidden_features, out_features, act_layer, drop_rate):
        super().__init__()
        out_features = out_features or in_features
        hidden_features = hidden_features or in_features
        drop_probs = (drop_rate, drop_rate)

        self.fc1 = nn.Linear(in_features, hidden_features)
        self.act = act_layer()
        self.drop1 = nn.Dropout(drop_probs[0])
        self.fc2 = nn.Linear(hidden_features, out_features)
        self.drop2 = nn.Dropout(drop_probs[1])

    def forward(self, x):
        x = self.fc1(x)
        x = self.act(x)
        x = self.drop1(x)
        x = self.fc2(x)
        x = self.drop2(x)
        return x

(四)模块4:Encoder层堆叠

        由于PyTorch中没有现成的DropPath函数可以使用,因此我们需要自己实现这一用法,在这里我们使用DropPath来随机丢弃完整路径实现深度网络的正则化,并在训练时以概率drop_path跳过当前模块并缩放剩余路径以保持期望值;在Block类中我则封装了完整的Transformer层结构,包含LayerNorm归一化、多头注意力、MLP前馈网络和残差连接,其中注意力部分使用我自定义的SelfAttention模块,MLP采用先扩展后压缩的结构设计,两者都集成了DropPath机制

        于是一个完整的Transformer Block计算流程如下:

graph TD
    A[输入 x]
    A --> B[LayerNorm]
    B --> C[Multi-Head Self-Attention]
    C --> D["Residual Add: x + Attention"]
    D --> E[LayerNorm]
    E --> F[FeedForward MLP]
    F --> G["Residual Add: D + MLP"]
    G --> H[输出 y]
class DropPath(nn.Module):
    def __init__(self, drop_prob=None):
        super(DropPath, self).__init__()
        self.drop_prob = drop_prob

    def drop_path(self, x, drop_prob, training):
        if drop_prob == 0. or not training:
            return x
        keep_prob       = 1 - drop_prob
        shape           = (x.shape[0],) + (1,) * (x.ndim - 1)
        random_tensor   = keep_prob + torch.rand(shape, dtype=x.dtype, device=x.device)
        random_tensor.floor_()
        output          = x.div(keep_prob) * random_tensor
        return output

    def forward(self, x):
        return self.drop_path(x, self.drop_prob, self.training)

class Block(nn.Module):
    def __init__(self, dim, num_heads, mlp_radio, qkv_bias, drop, attn_drop, drop_path, act_layer, norm_layer):
        super().__init__()
        self.norm_1 = norm_layer(dim)
        self.attn = SelfAttention(dim, num_heads=num_heads, qkv_bias=qkv_bias, attn_drop_rate=attn_drop, proj_drop_rate=drop)
        self.norm_2 = norm_layer(dim)
        self.mlp = MLP(in_features=dim, hidden_features=int(dim * mlp_radio), out_features=None, act_layer=act_layer, drop_rate=drop_path)
        self.drop_path = DropPath(drop_path) if drop_path > 0.0 else nn.Identity() # 丢弃路径

    def forward(self, x):
        x = x + self.drop_path(self.attn(self.norm_1(x)))
        x = x + self.drop_path(self.mlp(self.norm_2(x)))
        return x

(五)模块5:ViT整体模型类

        最后我们来实现我们完整的ViT—VisonTransformer,在这个 VisonTransformer 类中,我将前面介绍的各个模块整合在一起,实现了完整的ViT网络。首先,我用卷积将输入图像切分成固定大小的Patch,并映射到特征空间;接着通过引入可学习的分类token和位置编码,为模型提供位置信息弥补卷积“感受野”缺失的问题。之后,我堆叠多个Transformer编码器Block,每个Block包含多头自注意力机制和MLP模块,通过残差连接和归一化保证信息的有效传递与特征抽象。最后,我取分类token的输出,通过线性层映射到目标类别,实现图像分类任务。

class VisonTransformer(nn.Module):
    def __init__(self, input_shape, patch_size, in_channels, num_classes, num_features, depth,
                 num_heads, mlp_ratio, qkv_bias, drop_rate, attn_drop_rate, drop_path_rate,
                 norm_layer, act_layer):
        super().__init__()
        self.input_shape = input_shape # 输入的维度
        self.patch_size = patch_size # Patch 的大小
        self.in_channels = in_channels # 输入的维度
        self.num_classes = num_classes # 输出类别数
        self.num_features = num_features # 特征维度
        self.depth = depth # Transformer编码器层数
        self.num_heads = num_heads # Transformer注意力头数
        self.mlp_ratio = mlp_ratio # MLP 比例 MLP:多层感知机,紧随 Self-Attention 之后,用于非线性变换:增强模型的表达能力;特征映射:将 Self-Attention 提取的特征进一步转换。
        self.qkv_bias = qkv_bias # 是否使用偏置
        self.drop_rate = drop_rate # 丢弃率
        self.attn_drop_rate = attn_drop_rate # 注意力丢弃率
        self.drop_path_rate = drop_path_rate # 丢弃路径率
        self.norm_layer = norm_layer # 归一化层
        self.act_layer = act_layer # 激活函数层

        self.features_shape = [input_shape[1] // patch_size, input_shape[2] // patch_size]  # [14, 14]
        self.num_patches = self.features_shape[0] * self.features_shape[1]
        self.patch_embed = VisionPatchEmbedding(input_shape, patch_size, in_channels, num_features) # 将输入图片分割成patch,并进行线性映射

        # ViT 不是 CNN,没有"感受野",所以引入了位置编码,来为每个 patch 加上位置信息;
        self.pretrained_features_shape = [224 // patch_size, 224 // patch_size] # 预训练的特征图尺寸

        self.cls_token = nn.Parameter(torch.zeros(1, 1, num_features)) # 分类 token 196, 768 -> 197, 768
        self.pos_embed = nn.Parameter(torch.zeros(1, self.num_patches + 1, num_features)) # 位置编码 197, 768 -> 197, 768

        self.pos_drop = nn.Dropout(drop_rate) # 丢弃率
        self.norm = norm_layer(self.num_features) # 归一化

        self.dpr = [x.item() for x in torch.linspace(0, drop_path_rate, depth)] # 丢弃路径率
        self.blocks = nn.Sequential(
            *[
                Block(
                    dim = num_features,
                    num_heads = num_heads,
                    mlp_radio = mlp_ratio,
                    qkv_bias = qkv_bias,
                    drop = drop_rate,
                    attn_drop = attn_drop_rate,
                    drop_path = self.dpr[i],
                    norm_layer = norm_layer,
                    act_layer = act_layer
                )for i in range(depth)
            ]
        )
        self.head = nn.Linear(num_features, num_classes) if num_classes > 0 else nn.Identity()

    def forward_features(self,x):
        x = self.patch_embed(x)
        cls_token = self.cls_token.expand(x.shape[0], -1, -1) # 将分类 token 扩展到与输入特征图相同的形状
        x = torch.cat((cls_token, x), dim=1) # 将分类 token 与输入特征图拼接

        cls_token_pos_embed = self.pos_embed[:, 0:1, :] # 分类 token 的位置编码
        img_token_pos_embed = self.pos_embed[:, 1:, :]  # [1, num_patches, num_features]
        # 变成[1, H, W, C]
        img_token_pos_embed = img_token_pos_embed.view(1, self.features_shape[0], self.features_shape[1], -1).permute(0, 3, 1, 2)  # [1, C, H, W]
        # 插值
        img_token_pos_embed = F.interpolate(
            img_token_pos_embed,
            size=self.features_shape,  # [H, W]
            mode='bicubic',
            align_corners=False
        )
        # 变回[1, num_patches, C]
        img_token_pos_embed = img_token_pos_embed.permute(0, 2, 3, 1).reshape(1, -1, img_token_pos_embed.shape[1])

        pos_embed = torch.cat((cls_token_pos_embed, img_token_pos_embed), dim=1) # 将分类 token 的位置编码与图像 token 的位置编码拼接

        x = self.pos_drop(x + pos_embed) # 将位置编码与输入特征图相加

        x = self.blocks(x)
        x = self.norm(x)

        return x[:, 0] # 返回分类 token 的特征

    def forward(self, x):
        x = self.forward_features(x)
        x = self.head(x)
        return x

至此我们完整的ViT便搭建完成了!

(六)实现数据加载代码(数据加载、loss、优化器)

        数据集加载部分比较简答,不过多赘述,我的数据集结构及具体代码如下:

import os
from torch.utils.data import Dataset, DataLoader
from PIL import Image
import torchvision.transforms as transforms

class ViTDataset(Dataset):
    def __init__(self, root, split, transform=None, target_transform=None, img_size=224):
        super().__init__()
        self.split = split
        self.img_size = img_size  # 图像大小
        self.transform = transform if transform is not None else transforms.ToTensor()
        self.target_transform = target_transform  # 标签变换
        # 构建数据集根目录
        self.data_dir = os.path.join(root, split)  # 训练集或测试集目录
        # 获取所有类别
        self.classes = sorted(os.listdir(self.data_dir))
        self.class_to_idx = {cls_name: i for i, cls_name in enumerate(self.classes)}
        # 收集所有图像文件路径和对应的标签
        self.images = []
        self.labels = []
        for class_name in self.classes:
            class_dir = os.path.join(self.data_dir, class_name)
            if not os.path.isdir(class_dir):
                continue
            for img_name in os.listdir(class_dir):
                if img_name.endswith(('.jpg', '.jpeg', '.png')):
                    img_path = os.path.join(class_dir, img_name)
                    self.images.append(img_path)
                    self.labels.append(self.class_to_idx[class_name])
        print(f"加载了 {len(self.images)} 张图像用于{split}集,共{len(self.classes)}个类别")

    def __len__(self):
        return len(self.images)

    def __getitem__(self, index):
        # 获取图像路径和标签
        img_path = self.images[index]
        label = self.labels[index]
        # 加载图像
        image = Image.open(img_path).convert('RGB')
        # 调整图像大小
        image = image.resize((self.img_size, self.img_size), Image.Resampling.BILINEAR)
        # 应用变换
        image = self.transform(image)
        if self.target_transform is not None:
            label = self.target_transform(label)

        return image, label


def ViTDataLoad(root, batch_size, num_workers, img_size):
    # 创建训练数据集
    train_dataset = ViTDataset(
        root=root,
        split='train',  # 使用训练集划分
        img_size=img_size
    )

    # 创建验证数据集
    val_dataset = ViTDataset(
        root=root,
        split='val',  # 使用验证集划分
        img_size=img_size
    )

    # 创建训练数据加载器
    train_loader = DataLoader(
        train_dataset,
        batch_size=batch_size,
        shuffle=True,  # 随机打乱数据
        num_workers=num_workers,  # 多线程加载
        pin_memory=True,  # 数据预加载到固定内存,加速GPU传输
        drop_last=True  # 丢弃最后不足一个批次的数据
    )

    # 创建验证数据加载器
    val_loader = DataLoader(
        val_dataset,
        batch_size=batch_size,
        shuffle=False,  # 不打乱数据
        num_workers=num_workers,
        pin_memory=True
    )

    return train_loader, val_loader

(七)实现训练代码

        接下来我们来完成我们的训练代码,我通过上一节定义的ViTDataLoad来加载训练和验证数据集,训练中我采用常用的交叉熵损失函数(CrossEntropyLoss)来衡量分类效果,优化器使用了更适合Transformer的AdamW,具体实现如下,不过多赘述:

from model.transformer_net import VisonTransformer
from dataset_load import ViTDataLoad
import torch
import torch.nn as nn
import torch.optim as optim
from tqdm import tqdm
import matplotlib.pyplot as plt

def train(
    root="/home/xq/Working/dockertrain_test/input/timmdataset/african-wildlife", # 数据集根目录
    img_size=224,
    patch_size=16,
    in_channels=3,
    num_features=768,
    depth=12,
    num_heads=12,
    mlp_ratio=4.0,
    qkv_bias=True,
    drop_rate=0.1,
    attn_drop_rate=0.1,
    drop_path_rate=0.1,
    epochs=50,
    batch_size=4,
    num_workers=4,
    lr=1e-4,
    device=None
):
    device = device or ("cuda" if torch.cuda.is_available() else "cpu")
    # 数据加载
    train_loader, val_loader = ViTDataLoad(root, batch_size, num_workers, img_size)
    num_classes = len(train_loader.dataset.classes)
    input_shape = (in_channels, img_size, img_size)

    # 模型
    model = VisonTransformer(
        input_shape=input_shape,
        patch_size=patch_size,
        in_channels=in_channels,
        num_classes=num_classes,
        num_features=num_features,
        depth=depth,
        num_heads=num_heads,
        mlp_ratio=mlp_ratio,
        qkv_bias=qkv_bias,
        drop_rate=drop_rate,
        attn_drop_rate=attn_drop_rate,
        drop_path_rate=drop_path_rate,
        norm_layer=nn.LayerNorm,
        act_layer=nn.GELU
    ).to(device)

    criterion = nn.CrossEntropyLoss()
    optimizer = optim.AdamW(model.parameters(), lr=lr)
    best_acc = 0
    train_loss_list, val_loss_list = [], []
    train_acc_list, val_acc_list = [], []

    for epoch in range(epochs):
        model.train()
        total_loss, correct, total = 0, 0, 0
        pbar = tqdm(train_loader, desc=f"Epoch {epoch+1}/{epochs}")
        for images, labels in pbar:
            images, labels = images.to(device), labels.to(device)
            optimizer.zero_grad()
            outputs = model(images)
            loss = criterion(outputs, labels)
            loss.backward()
            optimizer.step()
            total_loss += loss.item() * images.size(0)
            _, preds = outputs.max(1)
            correct += preds.eq(labels).sum().item()
            total += labels.size(0)
        train_loss = total_loss / total
        train_acc = correct / total
        train_loss_list.append(train_loss)
        train_acc_list.append(train_acc)

        # 验证
        model.eval()
        val_loss, val_correct, val_total = 0, 0, 0
        with torch.no_grad():
            for images, labels in val_loader:
                images, labels = images.to(device), labels.to(device)
                outputs = model(images)
                loss = criterion(outputs, labels)
                val_loss += loss.item() * images.size(0)
                _, preds = outputs.max(1)
                val_correct += preds.eq(labels).sum().item()
                val_total += labels.size(0)
        val_loss = val_loss / val_total
        val_acc = val_correct / val_total
        val_loss_list.append(val_loss)
        val_acc_list.append(val_acc)

        print(f"Epoch {epoch+1}: Train Loss={train_loss:.4f}, Train Acc={train_acc:.4f}, Val Loss={val_loss:.4f}, Val Acc={val_acc:.4f}")
        # 保存最优模型
        if val_acc > best_acc:
            best_acc = val_acc
            torch.save(model.state_dict(), "best_vit.pth")

    # 可视化loss和acc
    plt.figure()
    plt.plot(train_loss_list, label="Train Loss")
    plt.plot(val_loss_list, label="Val Loss")
    plt.legend()
    plt.title("Loss Curve")
    plt.savefig("loss_curve.png")
    plt.figure()
    plt.plot(train_acc_list, label="Train Acc")
    plt.plot(val_acc_list, label="Val Acc")
    plt.legend()
    plt.title("Accuracy Curve")
    plt.savefig("acc_curve.png")
    print("训练完成,最优验证准确率:", best_acc)

if __name__ == "__main__":
    train()

(八)实现验证代码

        验证代码也比较简单,有PyTorch及深度学习基础的同学可以很快实现,故这里也不再赘述:

import torch
from model.transformer_net import VisonTransformer
import torchvision.transforms as transforms
from PIL import Image
import sys
import os

img_size = 224
patch_size = 16
in_channels = 3
num_features = 768
depth = 12
num_heads = 12
mlp_ratio = 4.0
qkv_bias = True
drop_rate = 0.1
attn_drop_rate = 0.1
drop_path_rate = 0.1

classes = ['cat', 'dog']
num_classes = len(classes)
input_shape = (in_channels, img_size, img_size)

def load_model(device):
    model = VisonTransformer(
        input_shape=input_shape,
        patch_size=patch_size,
        in_channels=in_channels,
        num_classes=num_classes,
        num_features=num_features,
        depth=depth,
        num_heads=num_heads,
        mlp_ratio=mlp_ratio,
        qkv_bias=qkv_bias,
        drop_rate=drop_rate,
        attn_drop_rate=attn_drop_rate,
        drop_path_rate=drop_path_rate,
        norm_layer=torch.nn.LayerNorm,
        act_layer=torch.nn.GELU
    ).to(device)
    model.load_state_dict(torch.load("best_vit.pth", map_location=device))
    model.eval()
    return model

def predict(img_path, model, device):
    transform = transforms.Compose([
        transforms.Resize((img_size, img_size)),
        transforms.ToTensor(),
    ])
    img = Image.open(img_path).convert('RGB')
    img = transform(img).unsqueeze(0).to(device)
    with torch.no_grad():
        output = model(img)
        pred = output.argmax(dim=1).item()
    return classes[pred]

if __name__ == "__main__":
    img_path = sys.argv[1]
    if not os.path.exists(img_path):
        print(f"图片不存在: {img_path}")
        sys.exit(1)
    device = "cuda" if torch.cuda.is_available() else "cpu"
    model = load_model(device)
    pred_class = predict(img_path, model, device)
    print(f"图片 {img_path} 的预测类别为: {pred_class}")

三、ViT:在自定义数据集及CIFAR-10进行训练与测试

(一)自定义数据集

        我们首先在我们自定义数据集上进行测试,请保证数据集格式为:

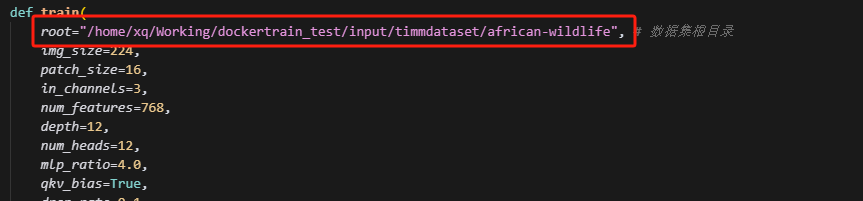

        接着在训练代码中修改数据集路径并运行下述命令即可开始训练:

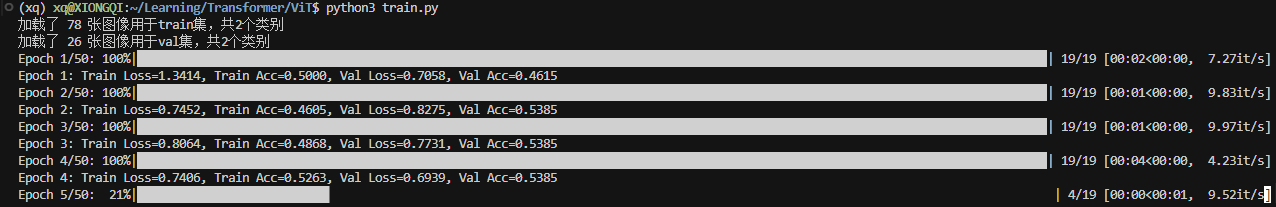

python3 train.py

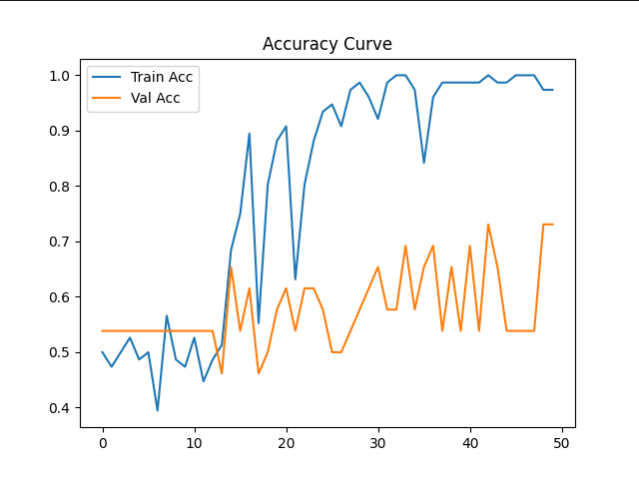

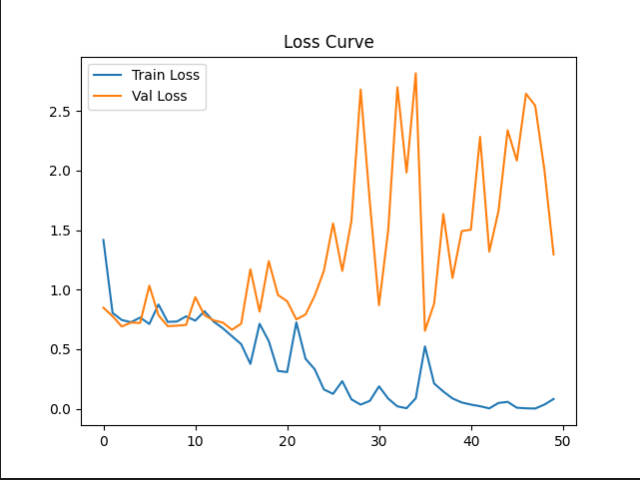

        训练完成后文件内会有一个best_vit.pth以及两个训练的Acc及Loss图用于分析

接下来我们运行python3 predict.py [img_path]即可执行推理啦!

image-20250614022155334

(二)CIFAR-10数据集

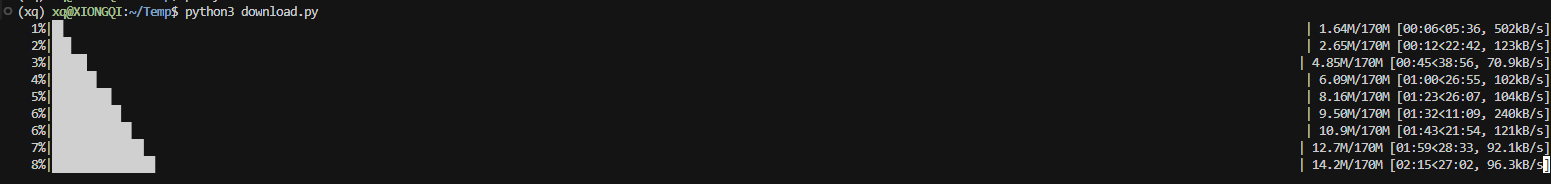

        在完成上述自定义数据集之后我们便可以继续尝试CIFAR-10啦!我们首先来下载我们的CIFAR-10数据集,CIFAR-10数据集已经集成进了Torch,因此我们可以使用PyTorch接口直接下载,具体下载方式如下,不过多赘述:

# CIFAR-10全量
import torchvision.datasets as datasets
train_dataset = datasets.CIFAR10(root='./data', train=True, download=True)
test_dataset = datasets.CIFAR10(root='./data', train=False, download=True)

        由于我们下载下来的CIFAR-10数据集格式如下(data_batch_1 ~ data_batch_5:训练数据(每个10,000张图像),test_batch:测试数据(10,000张图像),batches.meta:元数据文件(包含类别名称等信息)),因此我们需要对我们的dataset_load.py代码进行修改以适配我们的CIFAR-10数据集

import os
import pickle
import numpy as np
import torch
from torch.utils.data import Dataset, DataLoader
from PIL import Image
import torchvision.transforms as transforms

class CIFAR10Dataset(Dataset):
    def __init__(self, root, train=True, transform=None, target_transform=None):
        super().__init__()
        self.root = root
        self.train = train
        self.transform = transform
        self.target_transform = target_transform

        # CIFAR-10类别名称
        self.classes = [
            'airplane', 'automobile', 'bird', 'cat', 'deer',
            'dog', 'frog', 'horse', 'ship', 'truck'
        ]
        self.class_to_idx = {cls_name: i for i, cls_name in enumerate(self.classes)}

        self.data = []
        self.targets = []

        if self.train:
            for i in range(1, 6):
                batch_file = os.path.join(root, f'data_batch_{i}')
                with open(batch_file, 'rb') as f:
                    batch_data = pickle.load(f, encoding='bytes')
                    self.data.append(batch_data[b'data'])
                    self.targets.extend(batch_data[b'labels'])
            self.data = np.vstack(self.data)
        else:
            test_file = os.path.join(root, 'test_batch')
            with open(test_file, 'rb') as f:
                test_data = pickle.load(f, encoding='bytes')
                self.data = test_data[b'data']
                self.targets = test_data[b'labels']

        # 将数据reshape为图像格式 (N, 32, 32, 3)
        self.data = self.data.reshape(-1, 3, 32, 32).transpose(0, 2, 3, 1)

        print(f"加载了 {len(self.data)} 张CIFAR-10图像用于{'训练' if train else '测试'},共{len(self.classes)}个类别")

    def __len__(self):
        return len(self.data)

    def __getitem__(self, index):
        img = self.data[index]
        target = self.targets[index]
        img = Image.fromarray(img)
        if self.transform is not None:
            img = self.transform(img)

        if self.target_transform is not None:
            target = self.target_transform(target)

        return img, target

def CIFAR10DataLoad(root, batch_size, num_workers=4, img_size=224):
    train_transform = transforms.Compose([
        transforms.Resize((img_size, img_size)),
        transforms.RandomHorizontalFlip(p=0.5),
        transforms.RandomRotation(10),
        transforms.ToTensor(),
        transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
    ])

    test_transform = transforms.Compose([
        transforms.Resize((img_size, img_size)),
        transforms.ToTensor(),
        transforms.Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
    ])

    # 创建数据集
    train_dataset = CIFAR10Dataset(
        root=root,
        train=True,
        transform=train_transform
    )

    test_dataset = CIFAR10Dataset(
        root=root,
        train=False,
        transform=test_transform
    )

    # 创建数据加载器
    train_loader = DataLoader(
        train_dataset,
        batch_size=batch_size,
        shuffle=True,
        num_workers=num_workers,
        pin_memory=True,
        drop_last=True
    )

    test_loader = DataLoader(
        test_dataset,
        batch_size=batch_size,
        shuffle=False,
        num_workers=num_workers,
        pin_memory=True
    )

    return train_loader, test_loader


if __name__ == "__main__":
    # 测试数据加载器
    root = "/home/xq/Temp/cifar-10-batches-py"
    train_loader, test_loader = CIFAR10DataLoad(root, batch_size=32)
    # 测试一个batch
    for images, labels in train_loader:
        print(f"图像batch形状: {images.shape}")
        print(f"标签batch形状: {labels.shape}")
        print(f"标签范围: {labels.min()} - {labels.max()}")
        break

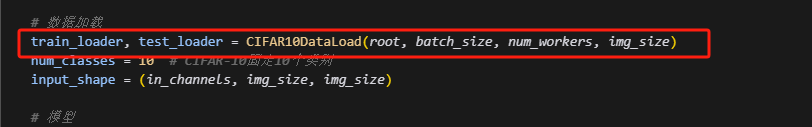

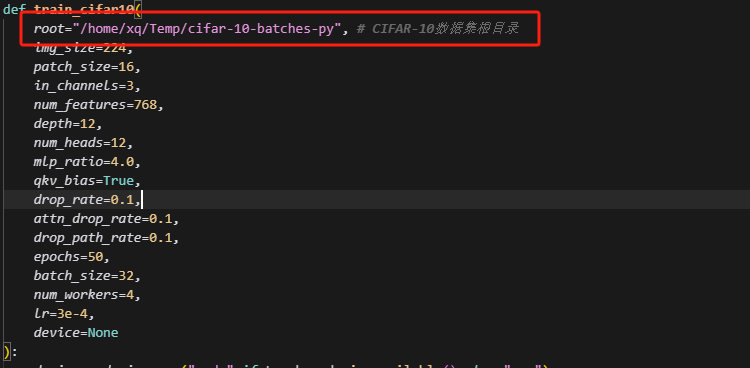

        接着修改我们训练代码,主要修改数据集路径、数据加载器的调用即可:

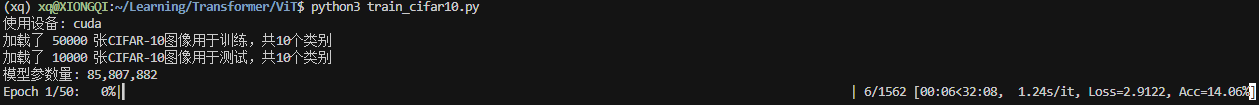

python3 train.py

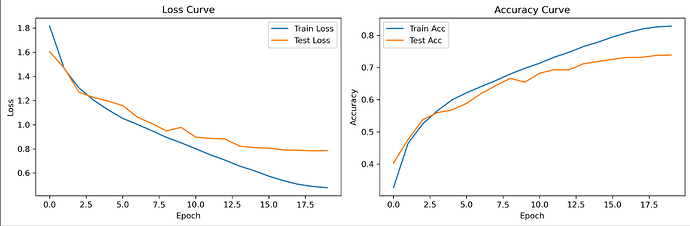

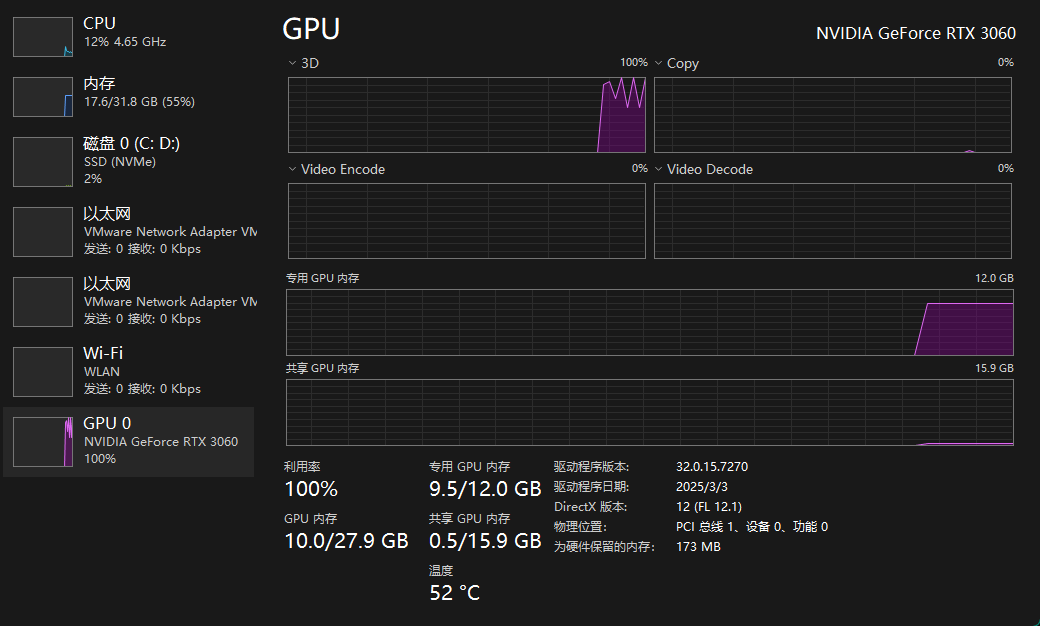

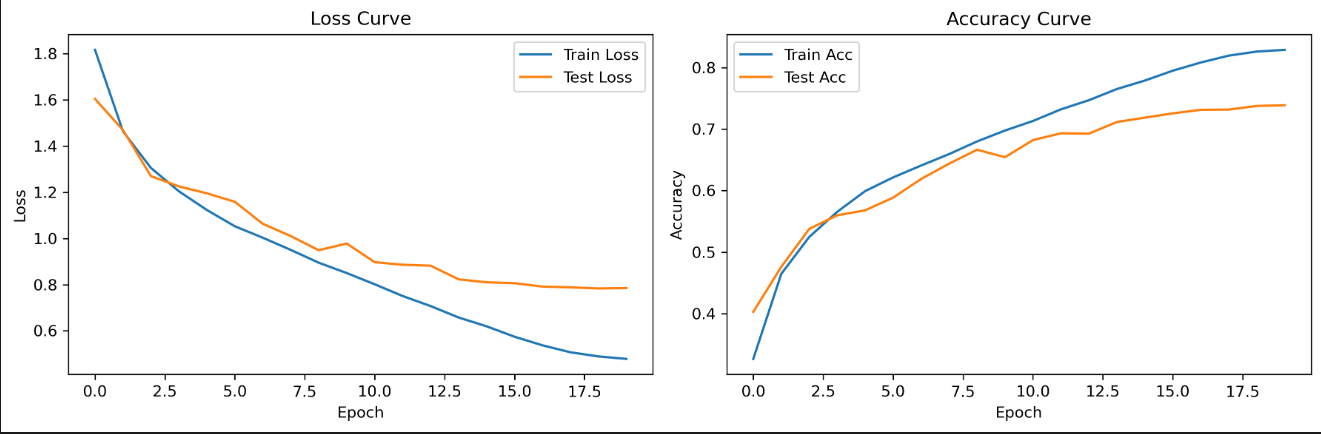

        由于CIFAR-10数据集比较大,训练速度较慢,我们耐心等待即可,训练完成后运行如下命令即可执行推理:

# 单个预测
python3 predict_cifar10.py <图片路径>
# Top-K预测
python3 predict_cifar10.py <图片路径> --top-k 3

四、ViT在RDKX5和RDK S100上的部署

(一)RDK X5

        我们首先来介绍ViT在RDKX5上的部署,但由于X5对Transformer的支持不是很足所以无法做到所有算子均运行在BPU上(我菜…),如果大家有更好的优化或者部署方案欢迎大家在评论区或者私聊我,谢谢大家啦!

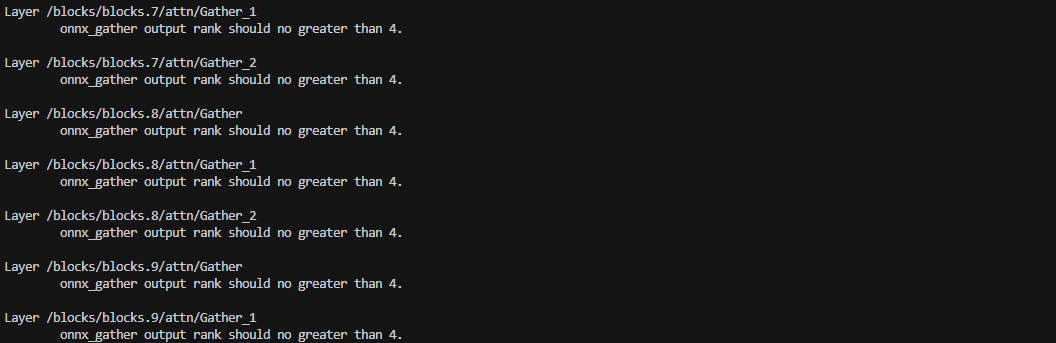

        我们首先运行算子检查,这时候你会发现日志中报了一堆Gather算子的错,类似于下面这样:

hb_mapper checker --model-type onnx --march bayes-e --model /path/to/your.onnx
### 出现大量如下信息
onnx_gather output rank should no greater than 4.

Gather BPU加速 1. input/output/indices 的rank都要小于等于4。 2. indices支持: - indices是feature(其他op输出)时,type约束仅支持int32类型。 - indices是weight(模型保存的常量)时,type约束支持int32和int64类型。 from_type支持: - input:type约束支持: float,int64,int32,int8,uint64,uint32,uint8。 - indices:type约束支持int32, int64。 to_type支持:type约束支持: float,int64,int32,int8,uint64,uint32,uint8。

        这是因为RDKX5的BPU目前对于Gather加速有如下约束条件,也就是输入/输出/索引的rank都要小于等于4维,我们之前实现的网络不满足加速的要求,在以下SelfAttention中产生了五维张量,因此我们需要将这个实现修改一下,具体实现如下:

qkv = self.qkv(x).reshape(B, N, 3, self.num_heads, C // self.num_heads).permute(2,0,3,1,4)
# 将SelfAttention中的如上实现替换为以下实现
class SelfAttention(nn.Module):
    def __init__(self, dim, num_heads, qkv_bias=False, attn_drop_rate=0.0, proj_drop_rate=0.0):
        super().__init__()
        self.num_heads = num_heads
        self.head_dim = dim // num_heads
        self.scale = self.head_dim ** -0.5
        # 分别定义Q、K、V的线性层
        self.q_linear = nn.Linear(dim, dim, bias=qkv_bias)
        self.k_linear = nn.Linear(dim, dim, bias=qkv_bias)
        self.v_linear = nn.Linear(dim, dim, bias=qkv_bias)

        self.attn_drop = nn.Dropout(attn_drop_rate)
        self.proj = nn.Linear(dim, dim)
        self.proj_drop = nn.Dropout(proj_drop_rate)

    def forward(self, x):
        B, N, C = x.shape
        # 分别计算Q、K、V
        q = self.q_linear(x).reshape(B, N, self.num_heads, self.head_dim).permute(0, 2, 1, 3)
        k = self.k_linear(x).reshape(B, N, self.num_heads, self.head_dim).permute(0, 2, 1, 3)
        v = self.v_linear(x).reshape(B, N, self.num_heads, self.head_dim).permute(0, 2, 1, 3)
        # 计算注意力
        attn = torch.matmul(q, k.transpose(-2, -1)) * self.scale
        attn = attn.softmax(dim=-1)
        attn = self.attn_drop(attn)
        # 应用注意力权重
        x = torch.matmul(attn, v)
        x = x.transpose(1, 2).reshape(B, N, C)
        x = self.proj(x)
        x = self.proj_drop(x)
        return x

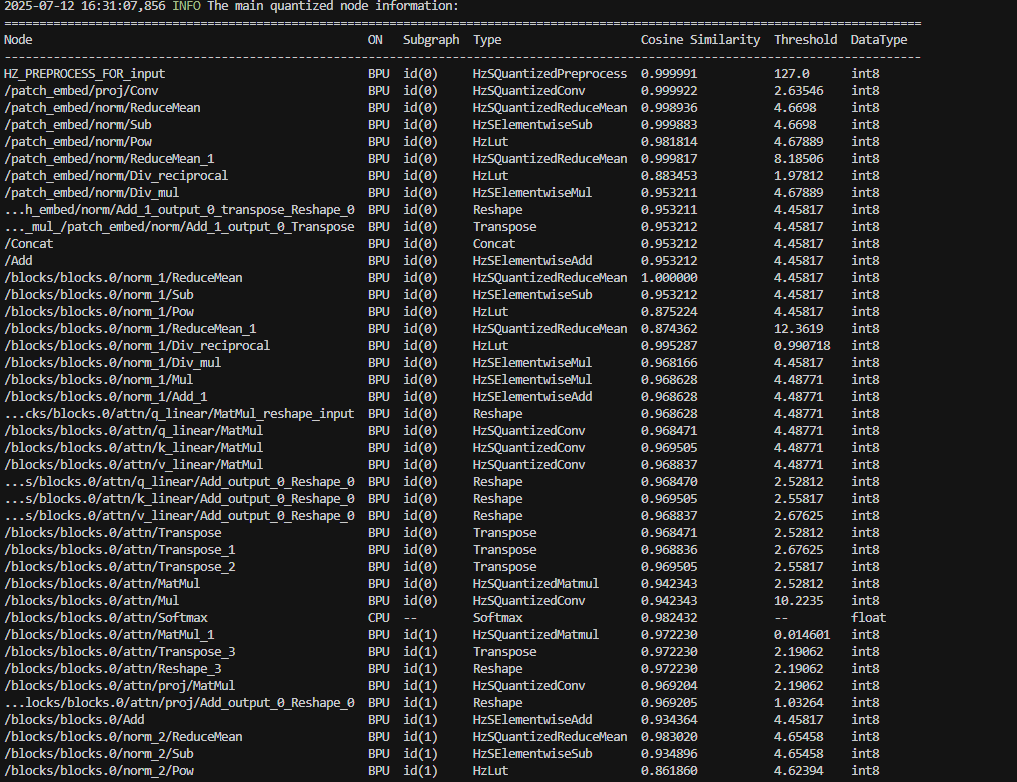

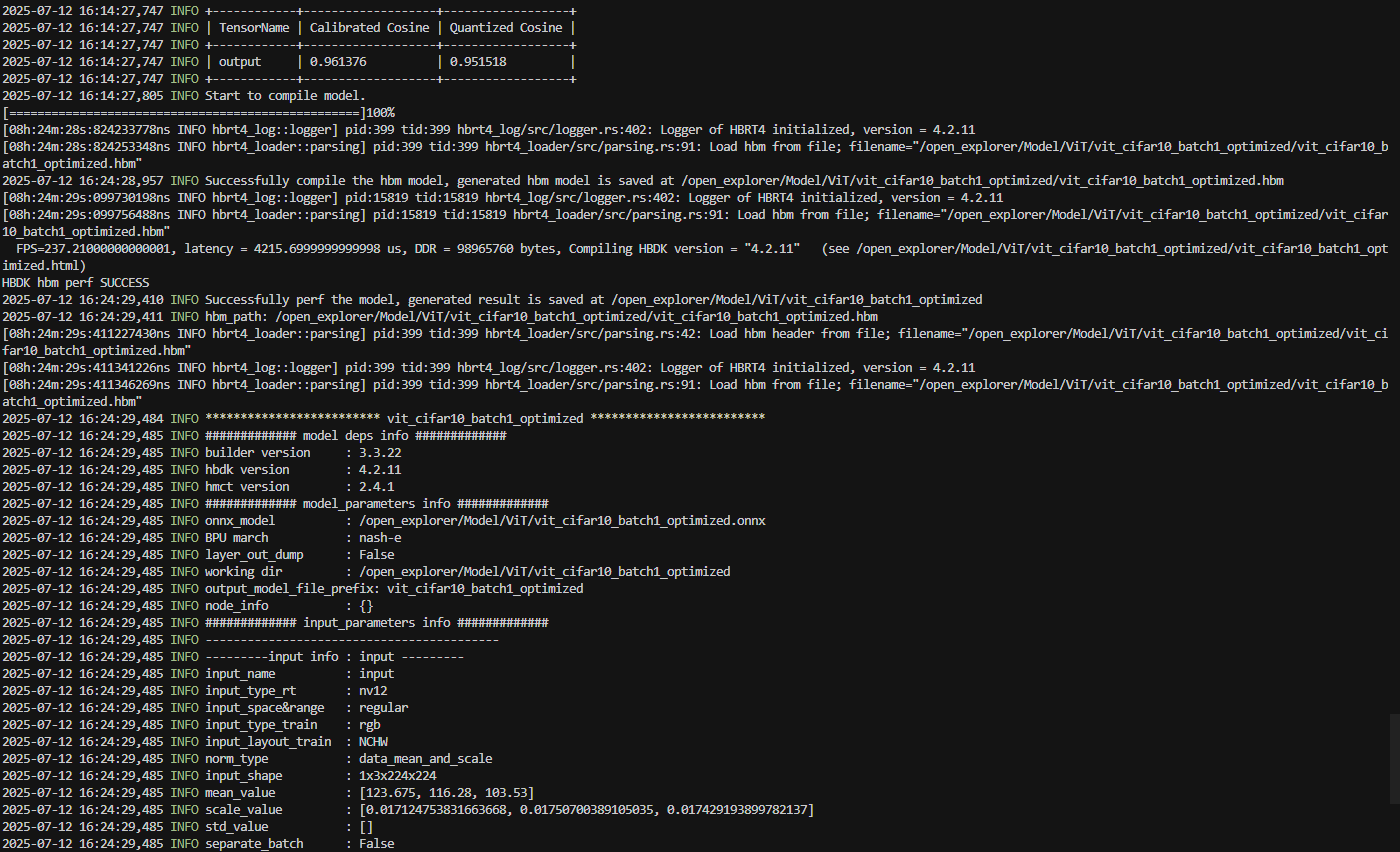

        接着我们重新训练导出后检查会发现原来的Gather的提示已经没有啦,但是仍然有很多Softmax算子在CPU上但是没啥太好的办法了如果强行放到BPU上的话会逐层掉点无法挽救(如果有大佬有更好的方法求求教教我),我们接着进行模型的量化,参考的yaml如下:

model_parameters:
  onnx_model: './vit_cifar10_batch1_optimized.onnx'
  march: "bayes-e"
  layer_out_dump: False
  working_dir: 'vit_cifar10_batch1_optimized'
  output_model_file_prefix: 'vit_cifar10_batch1_optimized'
input_parameters:
  input_name: ""
  input_type_rt: 'nv12'
  input_type_train: 'rgb'
  input_layout_train: 'NCHW'
  norm_type: 'data_mean_and_scale'
  mean_value: 123.675 116.28 103.53
  scale_value: 0.017124753831663668 0.017507003891050351 0.017429193899782137
calibration_parameters:
  cal_data_dir: './cali_img'
  cal_data_type: 'float32'
compiler_parameters:
  compile_mode: 'latency'
  debug: False
  optimize_level: 'O3'

       接着我们运行如下命令即可:

hb_mapper makertbin -c convert.yaml --model-type onnx

        参考的编译日志如下,可以看到余弦相似度在逐层下降:

        得到了编译后的模型之后我们便可以使用如下的代码部署测试:

// 注意: 此程序在RDK板端端运行
// Attention: This program runs on RDK board.
// D-Robotics *.bin 模型路径
// Path of D-Robotics *.bin model.
#define MODEL_PATH "vit_cifar10_batch1_optimized.bin"
// 推理使用的测试图片路径
// Path of the test image used for inference.
#define TEST_IMG_PATH ""
// 模型的类别数量, CIFAR-10有10个类别
// Number of classes in the model, CIFAR-10 has 10 classes
#define CLASSES_NUM 10
// C/C++ Standard Librarys
#include <iostream>
#include <vector>
#include <algorithm>
#include <chrono>
#include <iomanip>
// Third Party Librarys
#include <opencv2/opencv.hpp>
// RDK BPU libDNN API
#include "dnn/hb_dnn.h"
#include "dnn/hb_dnn_ext.h"
#include "dnn/plugin/hb_dnn_layer.h"
#include "dnn/plugin/hb_dnn_plugin.h"
#include "dnn/hb_sys.h"
#define RDK_CHECK_SUCCESS(value, errmsg)                                         \
    do                                                                           \
    {                                                                            \
        auto ret_code = value;                                                   \
        if (ret_code != 0)                                                       \
        {                                                                        \
            std::cout << "[ERROR] " << __FILE__ << ":" << __LINE__ << std::endl; \
            std::cout << errmsg << ", error code:" << ret_code << std::endl;     \
            return ret_code;                                                     \
        }                                                                        \
    } while (0);
// CIFAR-10 类别名称
// CIFAR-10 class names
std::vector<std::string> cifar10_names = {
    "airplane", "automobile", "bird", "cat", "deer",
    "dog", "frog", "horse", "ship", "truck"
};
int main()
{
    // 0. 加载bin模型
    auto begin_time = std::chrono::system_clock::now();
    hbPackedDNNHandle_t packed_dnn_handle;
    const char *model_file_name = MODEL_PATH;
    RDK_CHECK_SUCCESS(
        hbDNNInitializeFromFiles(&packed_dnn_handle, &model_file_name, 1),
        "hbDNNInitializeFromFiles failed");
    std::cout << "\033[31m Load D-Robotics Quantize model time = " << std::fixed << std::setprecision(2) << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0 << " ms\033[0m" << std::endl;
    // 1. 打印相关版本信息
    std::cout << "[INFO] OpenCV Version: " << CV_VERSION << std::endl;
    std::cout << "[INFO] MODEL_PATH: " << MODEL_PATH << std::endl;
    std::cout << "[INFO] CLASSES_NUM: " << CLASSES_NUM << std::endl;
    // 2. 打印模型信息
    // 2.1 模型名称
    const char **model_name_list;
    int model_count = 0;
    RDK_CHECK_SUCCESS(
        hbDNNGetModelNameList(&model_name_list, &model_count, packed_dnn_handle),
        "hbDNNGetModelNameList failed");
    // 如果这个bin模型有多个打包,则只使用第一个,一般只有一个
    if (model_count > 1)
    {
        std::cout << "This model file have more than 1 model, only use model 0.";
    }
    const char *model_name = model_name_list[0];
    std::cout << "[model name]: " << model_name << std::endl;
    // 2.2 获得Packed模型的第一个模型的handle
    hbDNNHandle_t dnn_handle;
    RDK_CHECK_SUCCESS(
        hbDNNGetModelHandle(&dnn_handle, packed_dnn_handle, model_name),
        "hbDNNGetModelHandle failed");
    // 2.3 模型输入检查
    int32_t input_count = 0;
    RDK_CHECK_SUCCESS(
        hbDNNGetInputCount(&input_count, dnn_handle),
        "hbDNNGetInputCount failed");
    hbDNNTensorProperties input_properties;
    RDK_CHECK_SUCCESS(
        hbDNNGetInputTensorProperties(&input_properties, dnn_handle, 0),
        "hbDNNGetInputTensorProperties failed");
    // 2.3.1 ViT模型应该为单输入
    if (input_count > 1)
    {
        std::cout << "Your Model have more than 1 input, please check!" << std::endl;
        return -1;
    }
    // 2.3.2 打印输入tensor类型
    std::cout << "input tensor type: " << input_properties.tensorType << std::endl;

    // 2.3.3 打印输入tensor布局
    if (input_properties.tensorLayout == HB_DNN_LAYOUT_NCHW)
    {
        std::cout << "input tensor layout: HB_DNN_LAYOUT_NCHW" << std::endl;
    }
    else if (input_properties.tensorLayout == HB_DNN_LAYOUT_NHWC)
    {
        std::cout << "input tensor layout: HB_DNN_LAYOUT_NHWC" << std::endl;
    }
    else
    {
        std::cout << "input tensor layout: " << input_properties.tensorLayout << std::endl;
    }
    // 2.3.4 获取输入维度信息
    int32_t input_H = 0, input_W = 0, input_C = 0;
    if (input_properties.validShape.numDimensions == 4)
    {
        if (input_properties.tensorLayout == HB_DNN_LAYOUT_NCHW)
        {
            input_C = input_properties.validShape.dimensionSize[1];
            input_H = input_properties.validShape.dimensionSize[2];
            input_W = input_properties.validShape.dimensionSize[3];
        }
        else if (input_properties.tensorLayout == HB_DNN_LAYOUT_NHWC)
        {
            input_H = input_properties.validShape.dimensionSize[1];
            input_W = input_properties.validShape.dimensionSize[2];
            input_C = input_properties.validShape.dimensionSize[3];
        }
        else
        {
            // 默认按NCHW处理
            input_C = input_properties.validShape.dimensionSize[1];
            input_H = input_properties.validShape.dimensionSize[2];
            input_W = input_properties.validShape.dimensionSize[3];
        }
        std::cout << "input tensor valid shape: (" << input_properties.validShape.dimensionSize[0];
        std::cout << ", " << input_C;
        std::cout << ", " << input_H;
        std::cout << ", " << input_W << ")" << std::endl;
    }
    else
    {
        std::cout << "input tensor validShape.numDimensions is not 4, please check!" << std::endl;
        return -1;
    }
    // 2.4 模型输出检查
    int32_t output_count = 0;
    RDK_CHECK_SUCCESS(
        hbDNNGetOutputCount(&output_count, dnn_handle),
        "hbDNNGetOutputCount failed");
    std::cout << "Output count: " << output_count << std::endl;
    for (int i = 0; i < output_count; i++)
    {
        hbDNNTensorProperties output_properties;
        RDK_CHECK_SUCCESS(
            hbDNNGetOutputTensorProperties(&output_properties, dnn_handle, i),
            "hbDNNGetOutputTensorProperties failed");
        std::cout << "output[" << i << "] ";
        std::cout << "valid shape: (";
        for (int j = 0; j < output_properties.validShape.numDimensions; j++)
        {
            std::cout << output_properties.validShape.dimensionSize[j];
            if (j < output_properties.validShape.numDimensions - 1) std::cout << ", ";
        }
        std::cout << "), ";
        if (output_properties.quantiType == SHIFT)
            std::cout << "QuantiType: SHIFT" << std::endl;
        if (output_properties.quantiType == SCALE)
            std::cout << "QuantiType: SCALE" << std::endl;
        if (output_properties.quantiType == NONE)
            std::cout << "QuantiType: NONE" << std::endl;
    }
    // 3. 利用OpenCV准备输入数据
    // 3.1 利用OpenCV读取图像
    cv::Mat img = cv::imread(TEST_IMG_PATH);
    if (img.empty())
    {
        std::cout << "Failed to read image: " << TEST_IMG_PATH << std::endl;
        return -1;
    }
    std::cout << "img path: " << TEST_IMG_PATH << std::endl;
    std::cout << "img (rows, cols, channels): (";
    std::cout << img.rows << ", ";
    std::cout << img.cols << ", ";
    std::cout << img.channels() << ")" << std::endl;
    // 3.2 前处理:调整尺寸到模型输入尺寸
    begin_time = std::chrono::system_clock::now();
    cv::Mat resize_img;
    cv::Size targetSize(input_W, input_H);
    cv::resize(img, resize_img, targetSize);
    std::cout << "\033[31m pre process (Resize) time = " << std::fixed << std::setprecision(2) << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0 << " ms\033[0m" << std::endl;
    // 3.3 准备输入tensor数据
    begin_time = std::chrono::system_clock::now();
    hbDNNTensor input;
    input.properties = input_properties;
    // 分配内存
    int input_size = input_H * input_W * input_C;
    if (input_properties.tensorType == HB_DNN_IMG_TYPE_NV12)
    {
        input_size = input_H * input_W * 3 / 2;  // NV12格式
        hbSysAllocCachedMem(&input.sysMem[0], input_size);
        // 转换为NV12格式
        cv::Mat img_nv12;
        cv::Mat yuv_mat;
        cv::cvtColor(resize_img, yuv_mat, cv::COLOR_BGR2YUV_I420);
        uint8_t *yuv = yuv_mat.ptr<uint8_t>();
        img_nv12 = cv::Mat(input_H * 3 / 2, input_W, CV_8UC1);
        uint8_t *ynv12 = img_nv12.ptr<uint8_t>();
        int uv_height = input_H / 2;
        int uv_width = input_W / 2;
        int y_size = input_H * input_W;
        memcpy(ynv12, yuv, y_size);
        uint8_t *nv12 = ynv12 + y_size;
        uint8_t *u_data = yuv + y_size;
        uint8_t *v_data = u_data + uv_height * uv_width;
        for (int i = 0; i < uv_width * uv_height; i++)
        {
            *nv12++ = *u_data++;
            *nv12++ = *v_data++;
        }
        memcpy(input.sysMem[0].virAddr, ynv12, input_size);
    }
    else
    {
        // RGB或其他格式
        hbSysAllocCachedMem(&input.sysMem[0], input_size);
        // 将图像数据复制到输入tensor
        cv::Mat float_img;
        resize_img.convertTo(float_img, CV_32F, 1.0/255.0);  // 归一化到[0,1]
        if (input_properties.tensorLayout == HB_DNN_LAYOUT_NCHW)
        {
            // NCHW格式
            std::vector<cv::Mat> channels;
            cv::split(float_img, channels);
            float* input_data = reinterpret_cast<float*>(input.sysMem[0].virAddr);
            for (int c = 0; c < input_C; c++)
            {
                memcpy(input_data + c * input_H * input_W,
                       channels[2-c].ptr<float>(),
                       input_H * input_W * sizeof(float));  // BGR to RGB
            }
        }
        else
        {
            // NHWC格式
            cv::cvtColor(float_img, float_img, cv::COLOR_BGR2RGB);  // BGR to RGB
            memcpy(input.sysMem[0].virAddr, float_img.ptr<float>(), input_size * sizeof(float));
        }
    }
    hbSysFlushMem(&input.sysMem[0], HB_SYS_MEM_CACHE_CLEAN);
    std::cout << "\033[31m prepare input data time = " << std::fixed << std::setprecision(2) << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0 << " ms\033[0m" << std::endl;
    // 4. 准备模型输出数据的空间
    hbDNNTensor *output = new hbDNNTensor[output_count];
    for (int i = 0; i < output_count; i++)
    {
        hbDNNTensorProperties &output_properties = output[i].properties;
        hbDNNGetOutputTensorProperties(&output_properties, dnn_handle, i);
        int out_aligned_size = output_properties.alignedByteSize;
        hbSysMem &mem = output[i].sysMem[0];
        hbSysAllocCachedMem(&mem, out_aligned_size);
    }
    // 5. 推理模型
    begin_time = std::chrono::system_clock::now();
    hbDNNTaskHandle_t task_handle = nullptr;
    hbDNNInferCtrlParam infer_ctrl_param;
    HB_DNN_INITIALIZE_INFER_CTRL_PARAM(&infer_ctrl_param);
    hbDNNInfer(&task_handle, &output, &input, dnn_handle, &infer_ctrl_param);
    // 6. 等待任务结束
    hbDNNWaitTaskDone(task_handle, 0);
    std::cout << "\033[31m forward time = " << std::fixed << std::setprecision(2) << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0 << " ms\033[0m" << std::endl;
    // 7. ViT分类后处理
    begin_time = std::chrono::system_clock::now();
    // 7.1 获取输出数据
    hbSysFlushMem(&(output[0].sysMem[0]), HB_SYS_MEM_CACHE_INVALIDATE);
    // 获取输出维度
    hbDNNTensorProperties &output_properties = output[0].properties;
    int output_size = 1;
    for (int i = 0; i < output_properties.validShape.numDimensions; i++)
    {
        output_size *= output_properties.validShape.dimensionSize[i];
    }
    std::vector<float> predictions(CLASSES_NUM);
    if (output_properties.quantiType == NONE)
    {
        // 浮点输出
        float* output_data = reinterpret_cast<float*>(output[0].sysMem[0].virAddr);
        for (int i = 0; i < CLASSES_NUM && i < output_size; i++)
        {
            predictions[i] = output_data[i];
        }
    }
    else if (output_properties.quantiType == SCALE)
    {
        // 量化输出,需要反量化
        int32_t* output_data = reinterpret_cast<int32_t*>(output[0].sysMem[0].virAddr);
        float* scale_data = reinterpret_cast<float*>(output_properties.scale.scaleData);
        for (int i = 0; i < CLASSES_NUM && i < output_size; i++)
        {
            predictions[i] = float(output_data[i]) * scale_data[i];
        }
    }
    // 7.2 Softmax计算
    float max_val = *std::max_element(predictions.begin(), predictions.end());
    float sum = 0.0f;
    for (int i = 0; i < CLASSES_NUM; i++)
    {
        predictions[i] = std::exp(predictions[i] - max_val);
        sum += predictions[i];
    }
    for (int i = 0; i < CLASSES_NUM; i++)
    {
        predictions[i] /= sum;
    }
    // 7.3 找到最高分数的类别
    int max_class = std::max_element(predictions.begin(), predictions.end()) - predictions.begin();
    float max_score = predictions[max_class];
    std::cout << "\033[31m Post Process time = " << std::fixed << std::setprecision(2) << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0 << " ms\033[0m" << std::endl;

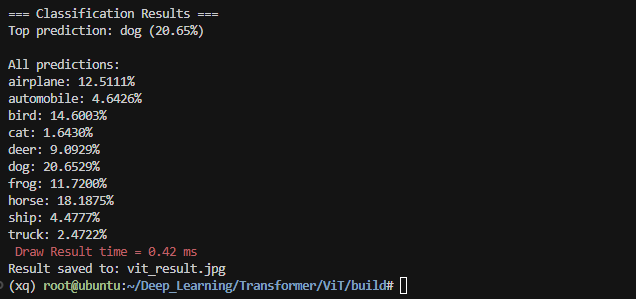

    // 8. 打印分类结果
    std::cout << "\n=== Classification Results ===" << std::endl;
    std::cout << "Top prediction: " << cifar10_names[max_class] << " (" << std::fixed << std::setprecision(2) << max_score * 100 << "%)" << std::endl;
    std::cout << "\nAll predictions:" << std::endl;
    for (int i = 0; i < CLASSES_NUM; i++)
    {
        std::cout << cifar10_names[i] << ": " << std::fixed << std::setprecision(4) << predictions[i] * 100 << "%" << std::endl;
    }
    // 9. 释放任务
    hbDNNReleaseTask(task_handle);
    // 10. 释放内存
    hbSysFreeMem(&(input.sysMem[0]));
    for (int i = 0; i < output_count; i++)
        hbSysFreeMem(&(output[i].sysMem[0]));
    delete[] output;
    // 11. 释放模型
    hbDNNRelease(packed_dnn_handle);
    return 0;
}

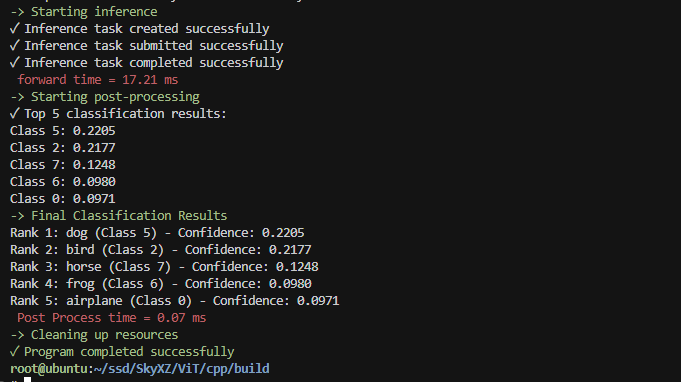

编译之后的运行结果如下:

mkdir build && cd build
cmake .. && make
./main

···

(二)RDK S100

        接下来我们开始实现在RDKS100上的部署,首先确保你安装了S100的Docker工具链或者是自行配置好了开发环境,S100上的转换和X5没有太大区别,只不过导出onnx模型的时候我们可以选择导出opset=19啦,在配置好校准数据后我们便可以使用如下命令开始转换啦!

hb_compile -c convert.yaml
model_parameters:
  onnx_model: './vit_cifar10_batch1_optimized.onnx'
  march: "nash-e"
  layer_out_dump: False
  working_dir: 'vit_cifar10_batch1_optimized'
  output_model_file_prefix: 'vit_cifar10_batch1_optimized'
input_parameters:
  input_name: ""
  input_type_rt: 'nv12'
  input_type_train: 'rgb'
  input_layout_train: 'NCHW'
  norm_type: 'data_mean_and_scale'
  mean_value: 123.675,116.28,103.53
  scale_value: 0.017124753831663668,0.017507003891050351,0.017429193899782137
calibration_parameters:
  cal_data_dir: '../../Dataset/cifar-10-batches-py/calis/'
  cal_data_type: 'float32'
compiler_parameters:
  compile_mode: 'latency'
  debug: False
  optimize_level: 'O2'

        参考的编译日志如下:

        得到了编译后的模型之后我们便可以使用如下的代码部署测试:

// 注意: 此程序在RDK S100板端运行
// Attention: This program runs on RDK S100 board.
// D-Robotics S100 ViT *.hbm 模型路径
// Path of D-Robotics S100 ViT *.hbm model.
#define MODEL_PATH "vit_cifar10_batch1_optimized.hbm"
// 推理使用的测试图片路径
// Path of the test image used for inference.
#define TEST_IMG_PATH ""
// 前处理方式选择, 0:Resize, 1:Center Crop
// Preprocessing method selection, 0: Resize, 1: Center Crop
#define RESIZE_TYPE 0
#define CENTER_CROP_TYPE 1
#define PREPROCESS_TYPE RESIZE_TYPE
// 模型输入尺寸 (ViT通常使用224x224, CIFAR-10可能是32x32)
// Model input size (ViT typically uses 224x224, CIFAR-10 may be 32x32)
#define INPUT_HEIGHT 224
#define INPUT_WIDTH 224
// 模型的类别数量 (ImageNet 1000类, CIFAR-10 10类)
// Number of classes in the model (ImageNet 1000 classes, CIFAR-10 10 classes)
#define CLASSES_NUM 10
// 分类结果的Top-K数量
// Top-K number for classification results
#define TOP_K 5
// C/C++ Standard Libraries
#include <iostream>
#include <vector>
#include <algorithm>
#include <chrono>
#include <cmath>
#include <iomanip>
// Third Party Libraries
#include <opencv2/opencv.hpp>
#include <opencv2/dnn/dnn.hpp>
// RDK S100 UCP API
#include "hobot/dnn/hb_dnn.h"
#include "hobot/hb_ucp.h"
#include "hobot/hb_ucp_sys.h"
#define RDK_CHECK_SUCCESS(value, errmsg)                                         \
    do                                                                           \
    {                                                                            \
        auto ret_code = value;                                                   \
        if (ret_code != 0)                                                       \
        {                                                                        \
            std::cout << "[ERROR] " << __FILE__ << ":" << __LINE__ << std::endl; \
            std::cout << errmsg << ", error code:" << ret_code << std::endl;     \
            return ret_code;                                                     \
        }                                                                        \
    } while (0);
// CIFAR-10类别名称
std::vector<std::string> imagenet_classes = {
    "airplane", "automobile", "bird", "cat", "deer",
    "dog", "frog", "horse", "ship", "truck"
};
// Softmax函数
void softmax(float* input, float* output, int size) {
    float max_val = *std::max_element(input, input + size);
    float sum = 0.0f;
    for (int i = 0; i < size; i++) {
        output[i] = std::exp(input[i] - max_val);
        sum += output[i];
    }
    for (int i = 0; i < size; i++) {
        output[i] /= sum;
    }
}
int main()
{
    // Step 0: 加载S100 hbm模型
    // Step 0: Load S100 hbm model
    auto begin_time = std::chrono::system_clock::now();
    hbDNNPackedHandle_t packed_dnn_handle;
    const char *model_file_name = MODEL_PATH;
    RDK_CHECK_SUCCESS(
        hbDNNInitializeFromFiles(&packed_dnn_handle, &model_file_name, 1),
        "hbDNNInitializeFromFiles failed");
    std::cout << "\033[31m Load D-Robotics S100 Quantize model time = " << std::fixed << std::setprecision(2)
              << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0
              << " ms\033[0m" << std::endl;
    // Step 1: 打印基本信息
    // Step 1: Print basic information
    std::cout << "[INFO] OpenCV Version: " << CV_VERSION << std::endl;
    std::cout << "[INFO] MODEL_PATH: " << MODEL_PATH << std::endl;
    std::cout << "[INFO] CLASSES_NUM: " << CLASSES_NUM << std::endl;
    std::cout << "[INFO] TOP_K: " << TOP_K << std::endl;
    std::cout << "[INFO] INPUT_HEIGHT: " << INPUT_HEIGHT << std::endl;
    std::cout << "[INFO] INPUT_WIDTH: " << INPUT_WIDTH << std::endl;
    // Step 2: 获取模型句柄
    // Step 2: Get model handle
    const char **model_name_list;
    int model_count = 0;
    RDK_CHECK_SUCCESS(
        hbDNNGetModelNameList(&model_name_list, &model_count, packed_dnn_handle),
        "hbDNNGetModelNameList failed");
    if (model_count > 1) {
        std::cout << "This model file have more than 1 model, only use model 0." << std::endl;
    }
    const char *model_name = model_name_list[0];
    std::cout << "[model name]: " << model_name << std::endl;
    hbDNNHandle_t dnn_handle;
    RDK_CHECK_SUCCESS(
        hbDNNGetModelHandle(&dnn_handle, packed_dnn_handle, model_name),
        "hbDNNGetModelHandle failed");
    // Step 3: 检查模型输入
    // Step 3: Check model input
    int32_t input_count = 0;
    RDK_CHECK_SUCCESS(
        hbDNNGetInputCount(&input_count, dnn_handle),
        "hbDNNGetInputCount failed");
    if (input_count < 1) {
        std::cout << "S100 ViT model should have at least 1 input, but got " << input_count << std::endl;
        return -1;
    } else if (input_count > 1) {
        std::cout << "S100 ViT model has " << input_count << " inputs, using first input for inference" << std::endl;
    }
    hbDNNTensorProperties input_properties;
    RDK_CHECK_SUCCESS(
        hbDNNGetInputTensorProperties(&input_properties, dnn_handle, 0),
        "hbDNNGetInputTensorProperties failed");
    // 检测输入格式
    std::cout << "✓ input tensor type: " << input_properties.tensorType << std::endl;
    // 检测输入格式是否为NV12 (type 3)
    if (input_properties.tensorType != 3) {
        std::cout << "[ERROR] This program only supports NV12 input (type 3), but got type: " << input_properties.tensorType << std::endl;
        return -1;
    }
    // 检测输入tensor布局为NCHW
    if (input_properties.validShape.numDimensions == 4) {
        // NCHW布局,H和W应该在维度1和2位置,且通道数应该为1
        int32_t channels = input_properties.validShape.dimensionSize[3];
        if (channels != 1) {
            std::cout << "[ERROR] This program expects NCHW layout with 1 channel, but got " << channels << " channels" << std::endl;
            return -1;
        }
        std::cout << "✓ input tensor layout: NCHW (verified)" << std::endl;
    } else {
        std::cout << "[ERROR] Expected 4D input tensor for NCHW layout, but got " << input_properties.validShape.numDimensions << "D" << std::endl;
        return -1;
    }
    // 获取输入尺寸
    int32_t input_H, input_W;
    if (input_properties.validShape.numDimensions == 4) {
        input_H = input_properties.validShape.dimensionSize[1];
        input_W = input_properties.validShape.dimensionSize[2];
        std::cout << "✓ input tensor valid shape: ("
                  << input_properties.validShape.dimensionSize[0] << ", "
                  << input_H << ", " << input_W << ", "
                  << input_properties.validShape.dimensionSize[3] << ")" << std::endl;
    } else {
        std::cout << "S100 ViT model input should be 4D" << std::endl;
        return -1;
    }
    // Step 4: 检查模型输出 - S100 YOLO 按照Readme导出后应该有6个输出
    // Step 4: Check model output - S100 YOLO should have 6 outputs according to Readme
    int32_t output_count = 0;
    RDK_CHECK_SUCCESS(
        hbDNNGetOutputCount(&output_count, dnn_handle),
        "hbDNNGetOutputCount failed");
    if (output_count != 1) {
        std::cout << "S100 ViT model should have 1 output, but got " << output_count << std::endl;
        return -1;
    }
    std::cout << "✓ S100 ViT model has 1 output" << std::endl;
    // 打印输出信息并获取正确的输出顺序
    std::cout << "\033[32m-> output tensors\033[0m" << std::endl;
    for (int i = 0; i < 1; i++) {
        hbDNNTensorProperties output_properties;
        RDK_CHECK_SUCCESS(
            hbDNNGetOutputTensorProperties(&output_properties, dnn_handle, i),
            "hbDNNGetOutputTensorProperties failed");
        std::cout << "output[" << i << "] valid shape: ("
                  << output_properties.validShape.dimensionSize[0] << ", "
                  << output_properties.validShape.dimensionSize[1] << ", "
                  << output_properties.validShape.dimensionSize[2] << ", "
                  << output_properties.validShape.dimensionSize[3] << "), ";
        std::cout << "QuantiType: " << output_properties.quantiType << std::endl;
    }
    // Step 5: 前处理 - 读取图像并转换为YUV420SP
    // Step 5: Preprocessing - Load image and convert to YUV420SP
    std::cout << "\033[32m-> Starting preprocessing\033[0m" << std::endl;
    cv::Mat img = cv::imread(TEST_IMG_PATH);
    if (img.empty()) {
        std::cout << "Failed to load image: " << TEST_IMG_PATH << std::endl;
        return -1;
    }
    std::cout << "✓ img path: " << TEST_IMG_PATH << std::endl;
    std::cout << "✓ img (rows, cols, channels): (" << img.rows << ", " << img.cols << ", " << img.channels() << ")" << std::endl;
    // 前处理参数
    float y_scale = 1.0, x_scale = 1.0;
    int x_shift = 0, y_shift = 0;
    cv::Mat resize_img;
    begin_time = std::chrono::system_clock::now();
    if (PREPROCESS_TYPE == CENTER_CROP_TYPE) {
        // Center Crop前处理
        int new_h = INPUT_HEIGHT;
        int new_w = INPUT_WIDTH;
        // 确保尺寸为偶数
        new_w = (new_w / 2) * 2;
        new_h = (new_h / 2) * 2;
        // 重新计算实际的缩放因子
        x_scale = 1.0f * new_w / img.cols;
        y_scale = 1.0f * new_h / img.rows;
        x_shift = (INPUT_WIDTH - new_w) / 2;
        int x_other = INPUT_WIDTH - new_w - x_shift;
        y_shift = (INPUT_HEIGHT - new_h) / 2;
        int y_other = INPUT_HEIGHT - new_h - y_shift;
        cv::Size targetSize(new_w, new_h);
        cv::resize(img, resize_img, targetSize);
        cv::copyMakeBorder(resize_img, resize_img, y_shift, y_other, x_shift, x_other, cv::BORDER_CONSTANT, cv::Scalar(127, 127, 127));
    } else {
        // Resize前处理
        cv::Size targetSize(INPUT_WIDTH, INPUT_HEIGHT);
        cv::resize(img, resize_img, targetSize);
        y_scale = 1.0 * INPUT_HEIGHT / img.rows;
        x_scale = 1.0 * INPUT_WIDTH / img.cols;
    }
    std::cout << "✓ y_scale = " << y_scale << ", x_scale = " << x_scale << std::endl;
    std::cout << "✓ y_shift = " << y_shift << ", x_shift = " << x_shift << std::endl;
    // BGR转YUV420SP (NV12)
    cv::Mat img_nv12;
    cv::Mat yuv_mat;
    cv::cvtColor(resize_img, yuv_mat, cv::COLOR_BGR2YUV_I420);
    uint8_t *yuv = yuv_mat.ptr<uint8_t>();
    img_nv12 = cv::Mat(INPUT_HEIGHT * 3 / 2, INPUT_WIDTH, CV_8UC1);
    uint8_t *ynv12 = img_nv12.ptr<uint8_t>();
    int uv_height = INPUT_HEIGHT / 2;
    int uv_width = INPUT_WIDTH / 2;
    int y_size = INPUT_HEIGHT * INPUT_WIDTH;
    // 复制Y平面
    memcpy(ynv12, yuv, y_size);
    // 交错UV平面
    uint8_t *nv12 = ynv12 + y_size;
    uint8_t *u_data = yuv + y_size;
    uint8_t *v_data = u_data + uv_height * uv_width;
    for (int i = 0; i < uv_width * uv_height; i++) {
        *nv12++ = *u_data++;
        *nv12++ = *v_data++;
    }
    std::cout << "\033[31m pre process time = " << std::fixed << std::setprecision(2)
              << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0
              << " ms\033[0m" << std::endl;
    // Step 6: 准备输入tensor
    // Step 6: Prepare input tensor
    std::vector<hbDNNTensor> input_tensors(input_count);
    std::vector<hbDNNTensor> output_tensors(output_count);
    // 分配输入内存
    for (int i = 0; i < input_count; i++) {
        // 复制输入tensor属性
        input_tensors[i].properties = input_properties;
        int data_size;
        if (i == 0) {
            // 第一个输入:Y分量 224x224x1
            data_size = INPUT_HEIGHT * INPUT_WIDTH;
            // 设置tensor的stride信息
            input_tensors[i].properties.validShape.dimensionSize[0] = 1;
            input_tensors[i].properties.validShape.dimensionSize[1] = INPUT_HEIGHT;
            input_tensors[i].properties.validShape.dimensionSize[2] = INPUT_WIDTH;
            input_tensors[i].properties.validShape.dimensionSize[3] = 1;
            // 设置stride
            input_tensors[i].properties.stride[3] = 1;                    // 每个元素1字节
            input_tensors[i].properties.stride[2] = 1;                    // 通道步长 = stride[3] * size[3] = 1 * 1
            input_tensors[i].properties.stride[1] = INPUT_WIDTH;          // 行步长 = stride[2] * size[2] = 1 * 224
            input_tensors[i].properties.stride[0] = INPUT_WIDTH * INPUT_HEIGHT;    // 整个tensor = stride[1] * size[1] = 224 * 224
        } else {
            // 第二个输入:UV分量 112x112x2 (尺寸减半,2通道)
            int uv_h = INPUT_HEIGHT / 2;  // 112
            int uv_w = INPUT_WIDTH / 2;   // 112
            data_size = uv_h * uv_w * 2;  // UV两个通道
            // 设置tensor的stride信息
            input_tensors[i].properties.validShape.dimensionSize[0] = 1;
            input_tensors[i].properties.validShape.dimensionSize[1] = uv_h;
            input_tensors[i].properties.validShape.dimensionSize[2] = uv_w;
            input_tensors[i].properties.validShape.dimensionSize[3] = 2;
            // 设置stride
            input_tensors[i].properties.stride[3] = 1;                    // 每个元素1字节
            input_tensors[i].properties.stride[2] = 2;                    // 通道步长 = stride[3] * size[3] = 1 * 2 = 2
            input_tensors[i].properties.stride[1] = uv_w * 2;             // 行步长 = stride[2] * size[2] = 2 * 112 = 224
            input_tensors[i].properties.stride[0] = uv_w * uv_h * 2;      // 整个tensor = stride[1] * size[1] = 224 * 112
        }
        // 分配内存
        hbUCPMallocCached(&input_tensors[i].sysMem, data_size, 0);
        std::cout << "✓ Input tensor " << i << " memory allocated: " << data_size << " bytes" << std::endl;
        // 复制数据
        if (i == 0) {
            // 第一个输入:复制Y分量
            memcpy(input_tensors[i].sysMem.virAddr, ynv12, INPUT_HEIGHT * INPUT_WIDTH);
            std::cout << "✓ Y component data copied to tensor " << i << std::endl;
        } else {
            // 第二个输入:复制UV分量
            uint8_t *uv_src = ynv12 + INPUT_HEIGHT * INPUT_WIDTH;  // UV数据在Y之后
            memcpy(input_tensors[i].sysMem.virAddr, uv_src, data_size);
            std::cout << "✓ UV component data copied to tensor " << i << std::endl;
        }
        // 刷新内存
        hbUCPMemFlush(&input_tensors[i].sysMem, HB_SYS_MEM_CACHE_CLEAN);
    }
    // 分配输出内存
    for (int i = 0; i < output_count; i++) {
        hbDNNTensorProperties &output_properties = output_tensors[i].properties;
        hbDNNGetOutputTensorProperties(&output_properties, dnn_handle, i);
        int out_aligned_size = output_properties.alignedByteSize;
        hbUCPSysMem &mem = output_tensors[i].sysMem;
        hbUCPMallocCached(&mem, out_aligned_size, 0);
        std::cout << "✓ Output tensor " << i << " memory allocated: " << out_aligned_size << " bytes" << std::endl;
    }
    // Step 7: 推理
    // Step 7: Inference
    std::cout << "\033[32m-> Starting inference\033[0m" << std::endl;
    begin_time = std::chrono::system_clock::now();
    // 生成任务句柄
    hbUCPTaskHandle_t task_handle = nullptr;
    int infer_ret = hbDNNInferV2(&task_handle, output_tensors.data(), input_tensors.data(), dnn_handle);
    if (infer_ret != 0) {
        std::cout << "[ERROR] hbDNNInferV2 failed with error code: " << infer_ret << std::endl;
        return -1;
    }
    if (task_handle == nullptr) {
        std::cout << "[ERROR] task_handle is null after hbDNNInferV2" << std::endl;
        return -1;
    }
    std::cout << "✓ Inference task created successfully" << std::endl;
    // 设置UCP调度参数
    hbUCPSchedParam ctrl_param;
    HB_UCP_INITIALIZE_SCHED_PARAM(&ctrl_param);
    ctrl_param.backend = HB_UCP_BPU_CORE_ANY;  // 使用任意BPU核心
    // 提交任务到UCP
    int submit_ret = hbUCPSubmitTask(task_handle, &ctrl_param);
    if (submit_ret != 0) {
        std::cout << "[ERROR] hbUCPSubmitTask failed with error code: " << submit_ret << std::endl;
        return -1;
    }
    std::cout << "✓ Inference task submitted successfully" << std::endl;
    // 等待任务完成,设置合理的超时时间(10秒)
    int wait_ret = hbUCPWaitTaskDone(task_handle, 10000);
    if (wait_ret != 0) {
        std::cout << "[ERROR] hbUCPWaitTaskDone failed with error code: " << wait_ret << std::endl;
        return -1;
    }
    std::cout << "✓ Inference task completed successfully" << std::endl;
    std::cout << "\033[31m forward time = " << std::fixed << std::setprecision(2)
              << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0
              << " ms\033[0m" << std::endl;
    // Step 8: 后处理
    // Step 8: Post-processing
    std::cout << "\033[32m-> Starting post-processing\033[0m" << std::endl;
    begin_time = std::chrono::system_clock::now();
    // 刷新BPU内存
    hbUCPMemFlush(&(output_tensors[0].sysMem), HB_SYS_MEM_CACHE_INVALIDATE);
    // 获取输出数据指针
    auto *output_data = reinterpret_cast<float *>(output_tensors[0].sysMem.virAddr);
    // 如果模型输出是量化的int32,需要进行反量化
    if (output_tensors[0].properties.tensorType == HB_DNN_TENSOR_TYPE_S32) {
        auto *int_output = reinterpret_cast<int32_t *>(output_tensors[0].sysMem.virAddr);
        auto *output_scale = reinterpret_cast<float *>(output_tensors[0].properties.scale.scaleData);
        // 反量化处理
        std::vector<float> dequantized_output(CLASSES_NUM);
        for (int i = 0; i < CLASSES_NUM; ++i) {
            dequantized_output[i] = int_output[i] * output_scale[i];
        }
        // 应用Softmax转换为概率分布
        std::vector<float> probabilities(CLASSES_NUM);
        softmax(dequantized_output.data(), probabilities.data(), CLASSES_NUM);
        // 获取Top-K结果
        std::vector<std::pair<float, int>> top_k_results;
        for (int i = 0; i < CLASSES_NUM; ++i) {
            top_k_results.push_back({probabilities[i], i});
        }
        // 排序并获取Top-K
        std::partial_sort(top_k_results.begin(), top_k_results.begin() + TOP_K, top_k_results.end(),
                          [](const std::pair<float, int>& a, const std::pair<float, int>& b) {
                              return a.first > b.first;
                          });
        std::cout << "✓ Top " << TOP_K << " classification results:" << std::endl;
        for (int i = 0; i < TOP_K; ++i) {
            std::cout << "Class " << top_k_results[i].second << ": " << std::fixed << std::setprecision(4) << top_k_results[i].first << std::endl;
        }
        // 打印最终分类结果
        std::cout << "\033[32m-> Final Classification Results\033[0m" << std::endl;
        for (int i = 0; i < TOP_K; ++i) {
            int class_id = top_k_results[i].second;
            float confidence = top_k_results[i].first;
            std::string class_name = (static_cast<size_t>(class_id) < imagenet_classes.size()) ?
                                     imagenet_classes[class_id] : "Unknown";
            std::cout << "Rank " << (i + 1) << ": " << class_name
                      << " (Class " << class_id << ")"
                      << " - Confidence: " << std::fixed << std::setprecision(4) << confidence << std::endl;
        }
    } else {
        // 如果输出是float类型,直接处理
        std::vector<float> raw_output(CLASSES_NUM);
        for (int i = 0; i < CLASSES_NUM; ++i) {
            raw_output[i] = output_data[i];
        }
        // 应用Softmax转换为概率分布
        std::vector<float> probabilities(CLASSES_NUM);
        softmax(raw_output.data(), probabilities.data(), CLASSES_NUM);
        // 获取Top-K结果
        std::vector<std::pair<float, int>> top_k_results;
        for (int i = 0; i < CLASSES_NUM; ++i) {
            top_k_results.push_back({probabilities[i], i});
        }
        // 排序并获取Top-K
        std::partial_sort(top_k_results.begin(), top_k_results.begin() + TOP_K, top_k_results.end(),
                          [](const std::pair<float, int>& a, const std::pair<float, int>& b) {
                              return a.first > b.first;
                          });
        std::cout << "✓ Top " << TOP_K << " classification results:" << std::endl;
        for (int i = 0; i < TOP_K; ++i) {
            std::cout << "Class " << top_k_results[i].second << ": " << std::fixed << std::setprecision(4) << top_k_results[i].first << std::endl;
        }
        // 打印最终分类结果
        std::cout << "\033[32m-> Final Classification Results\033[0m" << std::endl;
        for (int i = 0; i < TOP_K; ++i) {
            int class_id = top_k_results[i].second;
            float confidence = top_k_results[i].first;
            std::string class_name = (static_cast<size_t>(class_id) < imagenet_classes.size()) ?
                                     imagenet_classes[class_id] : "Unknown";
            std::cout << "Rank " << (i + 1) << ": " << class_name
                      << " (Class " << class_id << ")"
                      << " - Confidence: " << std::fixed << std::setprecision(4) << confidence << std::endl;
        }
    }
    std::cout << "\033[31m Post Process time = " << std::fixed << std::setprecision(2)
              << std::chrono::duration_cast<std::chrono::microseconds>(std::chrono::system_clock::now() - begin_time).count() / 1000.0
              << " ms\033[0m" << std::endl;
    // Step 9: 资源释放
    // Step 9: Release resources
    std::cout << "\033[32m-> Cleaning up resources\033[0m" << std::endl;
    // 释放任务句柄
    hbUCPReleaseTask(task_handle);
    // 释放输入内存
    for (int i = 0; i < input_count; i++) {
        hbUCPFree(&(input_tensors[i].sysMem));
    }
    // 释放输出内存
    for (int i = 0; i < output_count; i++) {
        hbUCPFree(&(output_tensors[i].sysMem));
    }
    // 释放模型
    hbDNNRelease(packed_dnn_handle);
    std::cout << "\033[32m✓ Program completed successfully\033[0m" << std::endl;
    return 0;
}

编译之后结果如下:

mkdir build && cd build
cmake .. && make
./main

5 个赞
