【多媒体】【摄像头】RDK S100调试红外摄像头dump数据报错

[洛克哩F]

RDK S100 开发板serdes那路接红外摄像头，模组初始化成功之后，使用get_vin_data 应用dump数据报错，错误信息如下：
08-26 23:23:53.728 I/ ( 3255): [51.974434][camera_diag_gpio]:[gpio_polling_thread][94] gpio polling thread starting!
08-26 23:23:53.728 I/ ( 3255): [51.974461][camera_diag_mon]:[mon_sub_list_thread][526] Local mon_type1 sub thread enter…
08-26 23:23:53.728 I/ ( 3255): [51.974506][camera_diag_gpioe]:[gpioe_epoll_thread][203] gpioe polling thread starting!
08-26 23:23:53.728 I/ ( 3255): [51.974522][camera_diag_gpioe]:[diag_gpioe_init][354] sub_thid 0xffffb46ef120, thread_id 0xffffb4eff120
08-26 23:23:53.728 I/ ( 3255): [51.974525][camera_diag_mon]:[mon_sub_list_thread][526] Local mon_type2 sub thread enter…
08-26 23:23:53.728 I/ ( 3255): [51.974541][camera_diag_gpioe]:[diag_gpioe_init][355] done
08-26 23:23:53.728 I/ ( 3255): [51.974621][camera_diag_gpio]:[gpio_polling_thread][94] gpio polling thread starting!
08-26 23:23:53.728 I/ ( 3255): [51.974659][camera_diag_mon]:[mon_sub_list_thread][526] Remote mon_type1 sub thread enter…
08-26 23:23:53.728 I/ ( 3255): [51.974697][camera_diag_gpioe]:[gpioe_epoll_thread][203] gpioe polling thread starting!
08-26 23:23:53.728 I/ ( 3255): [51.974716][camera_diag_gpioe]:[diag_gpioe_init][354] sub_thid 0xffffb26af120, thread_id 0xffffb2ebf120
08-26 23:23:53.728 I/ ( 3255): [51.974720][camera_diag_mon]:[mon_sub_list_thread][526] Remote mon_type2 sub thread enter…
08-26 23:23:53.728 I/ ( 3255): [51.974728][camera_diag_gpioe]:[diag_gpioe_init][355] done
08-26 23:23:53.728 I/ ( 3255): [51.974735][camera_diag]:[cam_diag_init][716] cam_diag_init done
08-26 23:23:53.728 I/ ( 3255): [51.974792][max_serial]:max_serial_init sensor0 kp612w serial_init begain
08-26 23:23:53.728 I/ ( 3255): [51.974800][max_serial]:max_serial_init deserial4 max96712 poc_map = 0x1320, poc_mask = 0x1
08-26 23:23:53.728 I/ ( 3255): [51.974804][max_serial]:poc_reset deserial4 max96712 poc_reset 0x1 begain
08-26 23:23:53.728 I/ ( 3255): [51.974812][max96712]:[max96712_get_deserial_link_info][131]deserial4 max96712 config link num is 4
08-26 23:23:53.729 I/ ( 3255): [51.975056][max_serial]:poc_reset desreial4 max96712 poc power down 0x1, set val: 0x1e
08-26 23:23:53.829 I/ ( 3255): [52.075489][max_serial]:poc_reset desreial4 max96712 poc power up 0x1, set val: 0x1f
08-26 23:23:53.929 I/ ( 3255): [52.175552][max_serial]:max_serial_init sensor0 kp612w poc reset 0x1 done
08-26 23:23:53.929 I/ ( 3255): [52.175568][max_serial]:i2c_addr_map sensor0 kp612w i2c map begain
08-26 23:23:53.929 I/ ( 3255): [52.175579][max_serial]:quad_serial_i2c_addr_map sensor0 kp612w serial i2c map 0x42 begin
08-26 23:23:53.929 I/ ( 3255): [52.175583][max_serial]:quad_serial_i2c_addr_map serial_addr=42, sensor_addr=3e, eeprom_addr=52,
08-26 23:23:53.929 I/ ( 3255): [52.175598][max96712]:[max96712_get_deserial_link_info][131]deserial4 max96712 config link num is 4
08-26 23:23:53.929 I/ ( 3255): [52.175777][max96712]:[max96712_link_enable][365]deserial4 max96712 link reg 0x6 = 0xff mask 0x1 val = 0xff
08-26 23:23:53.929 I/ ( 3255): [52.175785][max96712]:[max96712_link_enable][367]fangli add test
08-26 23:23:54.101 I/ ( 3255): [52.347401][max96712]:[max96712_link_lock_check][335]deserial4 max96712 link 0x1 locked, lock time is 0ms
08-26 23:23:54.102 I/ ( 3255): [52.347904][max_serial]:serial_pipeline_init max9295_pipeline_init datatype = 4 ser_model = 2
08-26 23:23:54.113 I/ ( 3255): [52.359043][max_serial]:max_serial_init sensor0 kp612w rst_mfp is 0
08-26 23:23:54.214 I/ ( 3255): [52.460426][sensor_lib]:[camera_sensor_devop_func][1510] thread sen0:kp612w work
08-26 23:23:54.216 I/ ( 3255): [52.462479][sensor_lib]:[camera_sensor_init][1838] sensor0 kp612w init real done
08-26 23:23:54.216 I/ ( 3255): [52.462517][sensor_lib]:[camera_sensor_get_iparam][2504] sensor0 kp612w 640x516@30.0ps state 1-SUCCESS
08-26 23:23:54.216 I/ ( 3255): [52.462543][deserial_lib]:[camera_deserial_csi_attr_parse][617] deserial4 max96712 csi attr rx parse: dphy 4lane 8000Mbps 0x1e
08-26 23:23:54.317 I/ ( 3255): [52.563797][hbn_vpf_interface.c]:[hbn_vnode_set_inter_attr][1532]vin4 ctx0 vnode done.
08-26 23:23:54.317 I/ ( 3255): [52.563808][camera_vpf]:[camera_vpf_vin_attach_deserial][1536] attach deserial4:0 camera0 to vin 0x8765 done
08-26 23:23:54.318 I/ ( 3255): [52.563816][deserial_if]:[hbn_deserial_attach_to_vin][362] deserial4 max96712 link 0 attached to vin 0x8765 as vin done
08-26 23:23:54.318 I/ ( 3255): [52.564430][camera_reg]:[camera_reg_i2c_bit_write8][230] write8 3@0x29: 0x08a0=0x84
08-26 23:23:54.318 I/ ( 3255): [52.564449][deserial_lib]:[camera_deserial_stream_on][1460] deserial4 max96712 lib stream on done 0.562ms
08-26 23:23:54.318 I/ ( 3255): [52.564503][sensor_lib]:[camera_sensor_start][2017] sensor0 kp612w start done 0.001ms
[ 55.569906] [E|MIPI|hobot_mipi_host_ops.c+3930]:[RX4]: hs reception check error 0x10000
[ 55.569912] [E|MIPI|hobot_mipi_host_ops.c+3985]:[RX4]: hs reception state error
[ 55.569914] [E|MIPI|hobot_mipi_host_ops.c+4570]:[RX4]: start error: -1
[ 55.569917] [E|VIN|hobot_vin_node_ops.c+1287]: vin_node_start mipi start fail
[ 55.875360] [E|SEN|hobot_sensor_ops.c+1269]:[SENSOR0]: sensor_evk_do: doing wait evk failed -512

红外摄像头模组信息如下：
serial型号–MAX9295A
serial_addr—0x40(七位地址)
sensor_addr—0x3c
分配率：640x516
datatype：uyuv 422-8bit
fps:30HZ

link lock、video lock、video pipeline lock，pclk detect都成功；

0x8d0 检测到相机数据，但是dump 数据报错；

[Marcelo6151]

您好，需要确保板卡的镜像为最新版本，最好将完整的报错信息保存到.txt附上

[洛克哩F]

1、logcat 的log和dmesg log都上传到附件中了
log.txt (13.3 KB)
dmesg.txt (1.1 MB)
2、镜像版本为4.0.4

[Marcelo6151]

好的，收到您的问题，可以尝试将 MIPI Lane 改为2试一下

[洛克哩F]

1、本地使能nocheck之后，
echo 1 > /sys/class/vps/mipi_host4/param/nocheck
可以往下执行，但是仍然dump 数据报错
log1.txt (13.9 KB)
2、另外，是否有快捷的配置，直接将mipi 4lan 改成2lan？因为平台默认就是4lan

[洛克哩F]

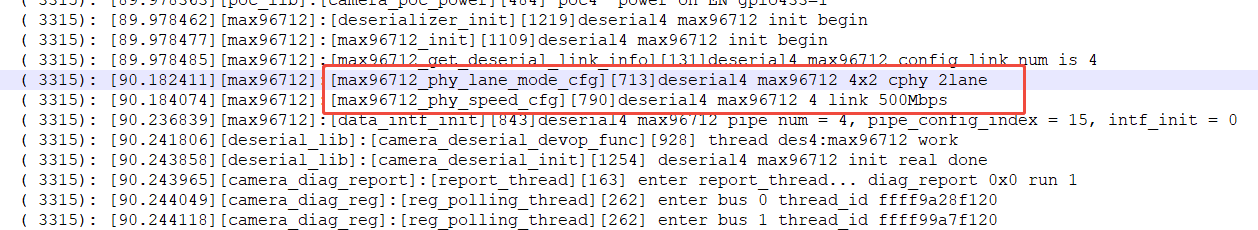

同步本地mipi 4lane改成2lane之后，验证也是同样的报错，dump数据报错
log2.txt (14.5 KB)

[Marcelo6151]

应该还需要确保 MAX96712 的寄存器配置也同步修改，让它只用 2 条 Lane 输出。后面也可以尝试改到1 lane。猜测是 每条 Lane 上的数据包过短

[洛克哩F]

地瓜专家，您好，就是有一个疑问，我在前面已经将mipi改成2lane

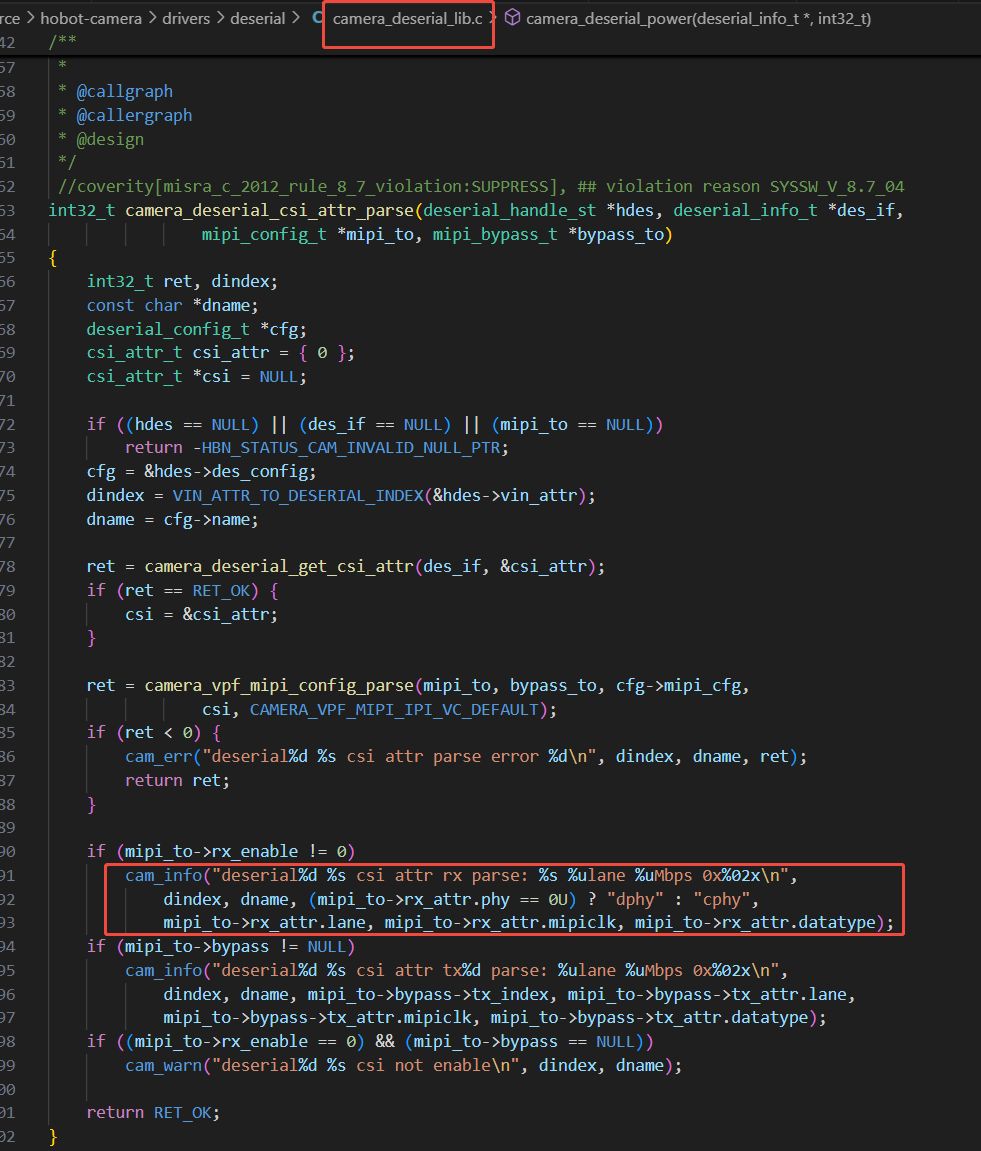

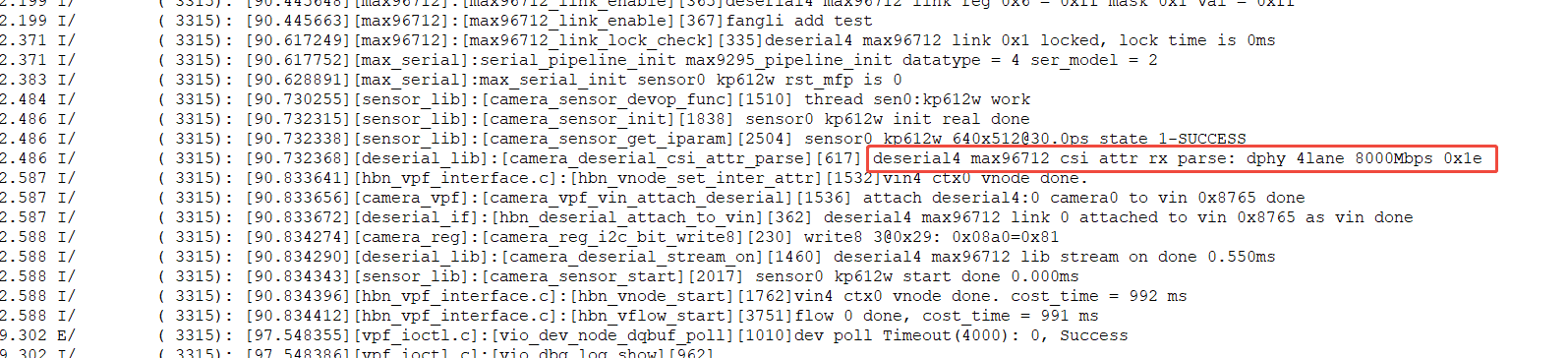

但是后面打印的结果还是显示4lane 8000Mbps，同时检测寄存器状态也是对的，我理解这个值是从mipi_cfg中获取到的

这个代码本地验证修改之后编译，并不会生效，是否这部分代码是闭源了？

[洛克哩F]

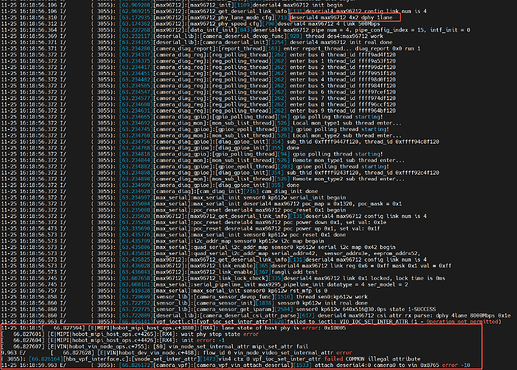

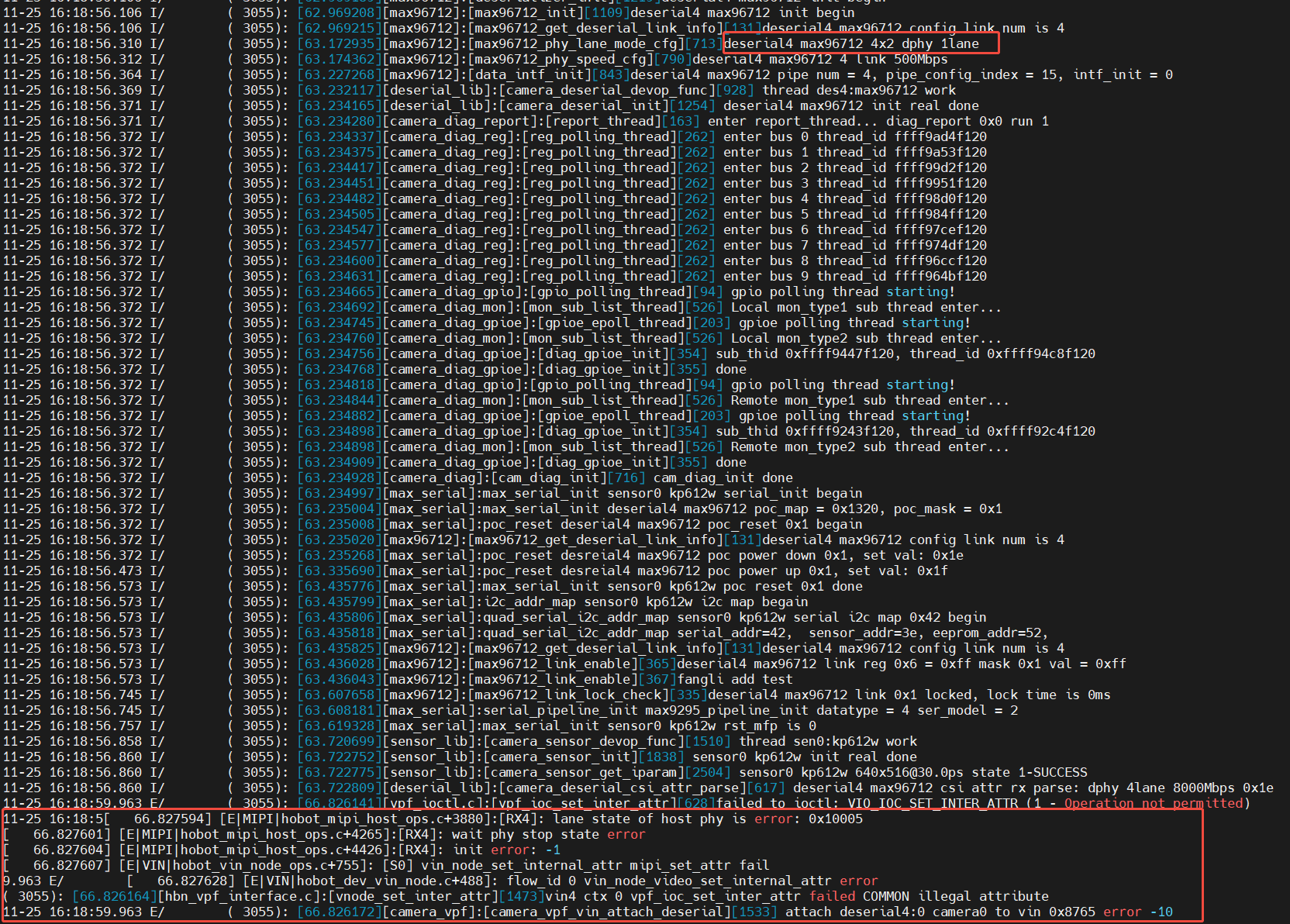

目前地瓜的代码框架，无法配置成1lane，改成1lane之后通讯的直接报错了

log_1lane.txt (18.2 KB)

[Marcelo6151]

好的，我这块会把问题记录一下，向内部进行反馈

[zhenjian]

理论上96712与RX默认4lane状态不需要改变，有点怀疑sensor没有出流？有条件可以用示波器量一下sensor与9295之间的mipi信号线吗，看sensor是否有出流

[洛克哩F]

1、因为模组是内部自带isp的，且与模组厂确认不需要配置触发信号，上电之后即可正常工作，输出数据；
2、模组一体的，无法拆开测量9295与sensor的mipi信号；
3、读取96712的0x8d0寄存器，也是有数据变化的，同时测量96712的mipi data信号，也是有波形变化的

[刘旭快]

你好，这边反馈的问题已经收到。建议的排查方向：

1. 可以先不更改 mipi lane 数。一般 GMSL 给到 SOC 是 4 lane，能够满足大部分使用场景。
2. 检查sensor 驱动 sensor_emode 配置，确保对应关系：
   a. max9295 → S0
   b. YUV → D4
   c. 加串器与 sensor 之间的 mipi lane 数 X → NX
   d. 加串器与 sensor 之间是 DVP 接口 → I1, 是 MIPI 接口，不需要设置 I
3. 测量 max96712 与 RDK SOC 之间的 mipi 信号，包括 data lane 和 clk lane，需要符合 mipi 协议。测量结果也可以附上。

[洛克哩F]

刘工，红外摄像头模组已经寄给您了，麻烦帮忙更新一下调试状态

[刘旭快]

模组调试状态，请联系对应的 FAE 或者地瓜工作人员，这里的帖子只讨论技术相关的内容。

[洛克哩F]

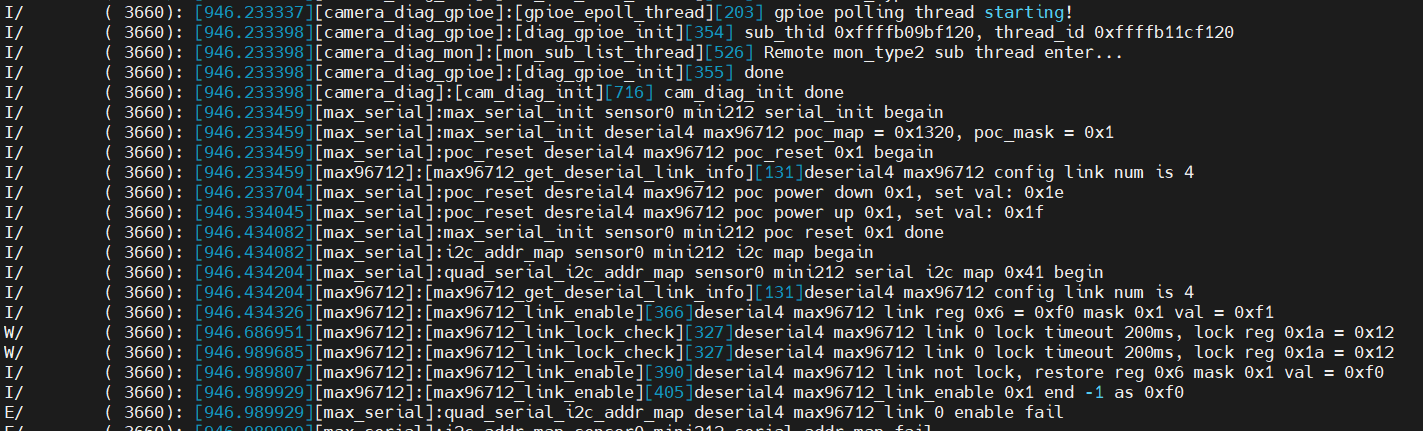

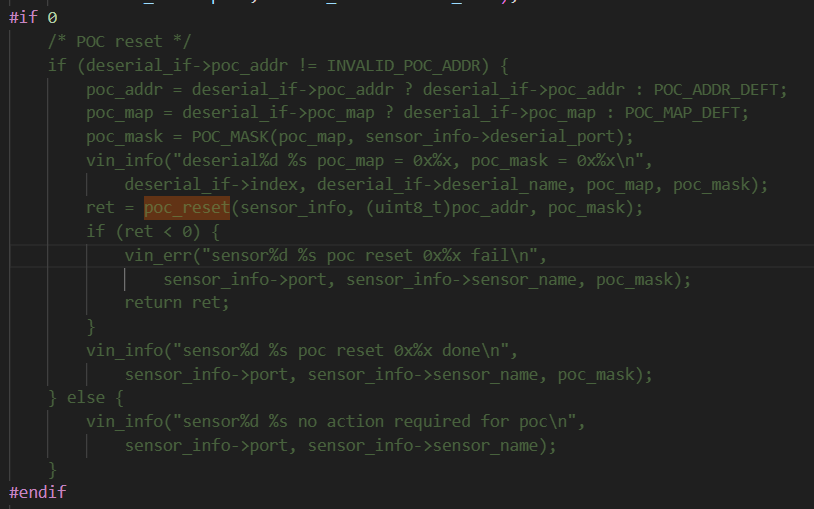

刘工，就是有一个疑问，相机默认是3Gbps模式，解串器默认也是设计的3Gbps模式，初始化时不跑poc reset这段代码，就可以link lock成功，但是如果执行poc reset，就无法link lock，这个是什么原因？

log如下：

[最初的梦想]

大佬，你这个sensor驱动的编译环境是按照《RDK S100构建系统开发指南》中的Readme.md文档中说明来搭建的吗？

[RDK_Agent]

感谢您的提问！关于传感器驱动的编译环境，确实建议您按照《RDK S100构建系统开发指南》中的 Readme.md 文档来搭建。该文档详细说明了构建环境的依赖、工具链配置以及编译步骤，确保您能正确编译和调试相关驱动代码。

如果您在搭建过程中遇到任何问题（例如依赖缺失、编译错误等），可以提供具体的错误信息，我会尽力协助您解决！

另外，从之前的讨论来看，当前问题的核心可能与 MIPI Lane 配置、MAX96712 寄存器设置或 sensor 驱动初始化流程有关。如果需要进一步排查，可以尝试以下方向：

1. 确认寄存器配置：确保 MAX96712 的寄存器值（如 lane 数、时钟频率等）与实际硬件需求一致。
2. 检查 POC Reset 流程：POC Reset 可能会影响 link lock，尝试禁用此功能或调整其参数。
3. 验证数据流路径：通过 dmesg 或 logcat 确认数据是否成功从 sensor 传输到解串器，再到达 SOC。
4. 联系 FAE 或技术支持：如果问题复杂且涉及闭源代码或硬件限制，建议直接联系地瓜团队获取更深入的支持。

希望以上信息对您有所帮助！如果有更多细节或新问题，请随时补充。祝您调试顺利！

[最初的梦想]

大佬，请问你驱动就是参考ar0820std这个移植的吗？然后跑的是哪个测试应用程序，配置程序是怎么弄的？

[RDK_Agent]

感谢您的提问！关于驱动移植和测试配置，以下是详细说明：

---

1. 驱动是否参考 ar0820std？

目前您提到的“ar0820std”是一个常见的摄像头传感器驱动示例（如OV5640/AR0820等），但RDK S100 的红外摄像头驱动（如 kp612w）通常是基于平台自定义的 sensor 驱动架构，并非直接移植 ar0820std。

• 如果您看到类似 sensor_lib、camera_sensor_devop_func 等函数名，说明这是平台封装的通用 sensor 驱动框架。
• 具体是否参考了 ar0820std，需查看源码中的 Makefile 或 driver.c 文件中是否有 #include "ar0820std.h" 或类似引用。如果没有，则是独立开发的。

建议操作：
在驱动目录下搜索关键词 ar0820 或 sensor_ar0820，确认是否存在相关代码。若无，则说明当前驱动是为特定 sensor（如 kp612w）定制的。

---

2. 跑的是哪个测试应用程序？

通常用于调试摄像头的测试程序包括：

• get_vin_data：您提到的 dump 数据命令，用于从 VIN（Video Input Node）读取原始图像数据。
• camera_diag 工具：用于诊断摄像头初始化状态、link lock、GPIO 状态等。
• v4l2-ctl / v4l2-compliance：Linux V4L2 框架下的工具，可检查设备节点状态。
• 自定义应用：如 camera_app 或 test_camera.c，可能由 FAE 提供或平台预置。

如何确认当前运行的应用？
在终端执行：

ps | grep camera

或查看 /proc/<pid>/cmdline，确认正在运行的进程名称。

---

3. 配置程序是怎么弄的？

摄像头配置主要通过以下方式完成：

a. 设备树（Device Tree）

• 在 arch/arm64/boot/dts/xxx.dts 中定义摄像头接口、时钟、复位引脚等。
• 示例：

  camera@0 {
      compatible = "vendor,kp612w";
      reg = <0>;
      pinctrl-names = "default";
      pinctrl-0 = <&cam_pinctl>;
      status = "okay";
  };


b. 寄存器配置（MAX96712）

• 通过 I2C 写入寄存器（如 0x8d0、0x8e0）控制 lane 数、时钟频率、data type。
• 可使用 i2c-tools 工具手动读写：

  i2cget -y 1 0x3c 0x8d0
  i2cset -y 1 0x3c 0x8d0 0x01


c. 内核参数 / sysfs 接口

• 通过 /sys/class/vps/mipi_host4/param/ 调整 MIPI 参数（如 nocheck、lane_num）。
• 示例：

  echo 1 > /sys/class/vps/mipi_host4/param/nocheck
  echo 2 > /sys/class/vps/mipi_host4/param/lane_num


d. 启动脚本 / init.d

• 在 /etc/init.d/ 或 rc.local 中添加启动命令，确保摄像头模块加载和初始化顺序正确。

---

4. 关键排查点（结合您的问题）

根据您之前的 log 和讨论，重点检查以下几点：

MIPI Lane 配置

• 尽管您修改了 lane_num，但 log 显示仍为 4 lane 8000Mbps，说明配置未生效。
• 原因可能是闭源驱动或固件限制，部分平台会硬编码 lane 数，需联系 FAE 获取支持。
• 可尝试在 camera_deserial_lib.c 中强制设置 mipi_to->rx_attr.lane = 2;（见您提供的代码截图），并重新编译驱动。

POC Reset 影响

• POC Reset 会导致 link lock 失败，尤其在高速模式下。
• 您提到“不跑 POC Reset 就能成功”，说明该流程可能与硬件兼容性有关。
• 建议：
  • 在 hobot_mipi_host_ops.c 中注释掉 POC Reset 相关代码。
  • 或在 deserializer_info_t 结构体中设置 poc_mask = 0x0，跳过 reset。

数据流验证

• 使用 dmesg | grep max96712 查看解串器状态。
• 用 cat /sys/class/vps/mipi_host4/debug 查看实时数据包统计。
• 如果 0x8d0 寄存器有变化但 dump 报错，说明数据已到达 SOC，但解析失败 → 可能是格式不匹配（如 UYUV 422 vs YUV 420）。

---

5. 下一步建议

1. 优先确认寄存器值：
   执行 i2cget -y 1 0x3c 0x8d0，确保返回值符合预期（如 0x01 表示启用 2 lane）。

2. 禁用 POC Reset 测试：
   修改驱动代码，将 poc_reset 函数替换为 return 0;，观察是否能正常 dump 数据。

3. 联系地瓜技术支持：
   因涉及闭源驱动和硬件限制，官方 FAE 可提供：

   • 预编译的驱动镜像
   • 配置工具（如 GUI 或 CLI）
   • 硬件信号分析报告

4. 参考文档：

   • 《RDK S100 构建系统开发指南》
   • 《MAX96712 数据手册》
   • 《Hobot Camera Driver Architecture》（如有）

---

如果您能提供以下信息，我可以进一步帮您定位问题：

• 当前使用的 驱动版本号（如 camera_driver_vX.X.X）
• dmesg 中关于 max96712 的完整日志片段
• i2cget 读取 0x8d0 的具体值
• 是否有 示波器测量的 MIPI 信号波形图

祝您调试顺利！如果有任何新进展或错误日志，请随时补充
