RDK X5 MIPI摄像头+AI检测+MIPI屏幕调试踩坑实录

[HonestQiao]

前言：一个看似简单，实则坑多的任务

上一篇文章讲完了5寸DSI屏幕的适配，接下来自然是要让这块屏幕发挥点实际作用。作为一个支持视觉AI开发板，最经典的应用场景莫过于：MIPI摄像头采集 → AI模型推理 → 结果显示。听起来很简单对吧？官方也有现成的HDMI示例 /app/pydev_demo/03_mipi_camera_sample/mipi_camera.py，参考一下改改分辨率应该就行了。

但事实证明，从"能跑"到"能用在DSI屏幕上"，中间隔着无数个坑。

这篇文章记录了我从下午折腾到凌晨的完整调试过程，包括三次大的方向调整、无数次小错误修正，以及最终那个让人抓狂的 score: nan 问题的解决。希望这些踩坑经历能帮到你。

---

一、环境准备

1.1 硬件环境

• 开发板：RDK X5（已适配5寸DSI屏）
• 摄像头：IMX219 MIPI CSI 摄像头（1920×1080，30fps）
• 屏幕：DFRobot 5寸 DSI触摸屏（800×480）
• 连接方式：SSH远程登录（ssh rdkx5.local）

1.2 软件环境

系统镜像：RDK X5 Ubuntu 20.04
预装库：

• hobot_vio / hobot_vio_rdkx5：视频输入输出（libsrcampy）
• hobot_dnn / hobot_dnn_rdkx5：深度学习推理（pyeasy_dnn）
• libpostprocess.so：FCOS模型后处理

AI模型：

• 路径：/app/pydev_demo/models/fcos_512x512_nv12.bin
• 类型：FCOS目标检测（512×512输入，80类COCO）

1.3 开发工具

• 本地Mac电脑：代码编辑、文件同步
• RDK X5开发板：程序运行、截图
• 同步命令：rsync -avz ... rdk_x5.ssh:/home/sunrise/Projects/

---

二、第一次尝试：参考官方HDMI示例

2.1 官方示例分析

官方提供的HDMI版本位于 /app/pydev_demo/03_mipi_camera_sample/mipi_camera.py，核心逻辑：

# 1. 摄像头初始化
cam = srcampy.Camera()
cam.open_cam(0, -1, -1, [w, disp_w], [h, disp_h], sensor_height, sensor_width)

# 2. 显示初始化（HDMI）
disp = srcampy.Display()
disp.display(0, disp_w, disp_h)

# 3. 绑定摄像头到显示（硬件直通）
srcampy.bind(cam, disp)

# 4. 再初始化一层用于画框
disp.display(3, disp_w, disp_h)

# 5. 主循环：获取图像→AI推理→在层3画框
while True:
    img = cam.get_img(2, w, h)  # 获取512×512图像给AI
    outputs = models[0].forward(img)
    # ... 后处理 ...
    disp.set_graph_rect(x1, y1, x2, y2, 3, 1, color)  # 在层3画框
    disp.set_graph_word(x, y, text, 3, 1, color)      # 在层3写字

关键点：

• 使用 srcampy.bind() 实现摄像头到显示的硬件直通
• 使用显示层3（disp.display(3, ...)）作为OSD层画检测框
• AI推理使用512×512的图像，显示使用1920×1080

2.2 适配DSI分辨率

我一开始的想法很简单：把官方代码复制过来，修改分辨率参数适配5寸屏（800×480），应该就能跑。

创建了 mipi_camera_dsi_ai_hdmi_style.py，主要修改：

• disp_w = 800, disp_h = 480
• 摄像头输出改为 [w, 800], [h, 480]

然后运行…失败了。

---

三、第一次踩坑：照搬HDMI代码行不通

3.1 问题现象

运行后报错，主要是显示初始化失败。查看日志发现：

ERROR: Display resolution 800x480 not supported by HDMI

等等，我明明用的是DSI屏，为什么还在检查HDMI支持的分辨率？

3.2 原因分析

仔细看了 srcampy.Display() 的实现，发现问题：

• disp.display(0, ...) 默认绑定到主显示输出
• RDK X5默认HDMI为主输出，即使DSI屏已连接
• 官方代码中 disp_w, disp_h = get_display_res() 获取的是HDMI分辨率列表

DSI屏的800×480不在HDMI支持的分辨率列表里，所以初始化失败。

3.3 解决思路

有两个选择：

1. 继续使用硬件层显示：需要深入了解 srcampy 如何指定DSI输出
2. 改用OpenCV显示：绕过硬件层，用OpenCV创建窗口显示

考虑到时间成本，我决定先尝试方案2——用OpenCV显示。这个方案在树莓派和其他嵌入式平台上都很常用，应该可行。

---

四、第二次尝试：OpenCV显示方案

4.1 方案设计

改用OpenCV后的架构：

MIPI摄像头 → VIO获取NV12帧 → 转换为BGR → OpenCV显示
                     ↓
              AI推理（512×512）
                     ↓
              后处理得检测框坐标
                     ↓
              OpenCV画框 → imshow显示

4.2 NV12转BGR的关键代码

MIPI摄像头输出的是NV12格式，需要转换成BGR才能用OpenCV显示：

def nv12_to_bgr(nv12_data, width, height):
    """NV12转BGR"""
    try:
        yuv420sp = np.frombuffer(nv12_data, dtype=np.uint8).reshape((height + height//2, width))
        return cv2.cvtColor(yuv420sp, cv2.COLOR_YUV2BGR_NV12)
    except:
        return None

这里有一个坑：摄像头返回的图像可能有stride对齐。官方IMX219配置下，1920×1080的图像实际数据大小是3110400字节（1920×1080×1.5），但800×480的图像可能是576000字节（800×480×1.5）。需要根据实际数据大小判断分辨率。

4.3 第一次运行OpenCV版本

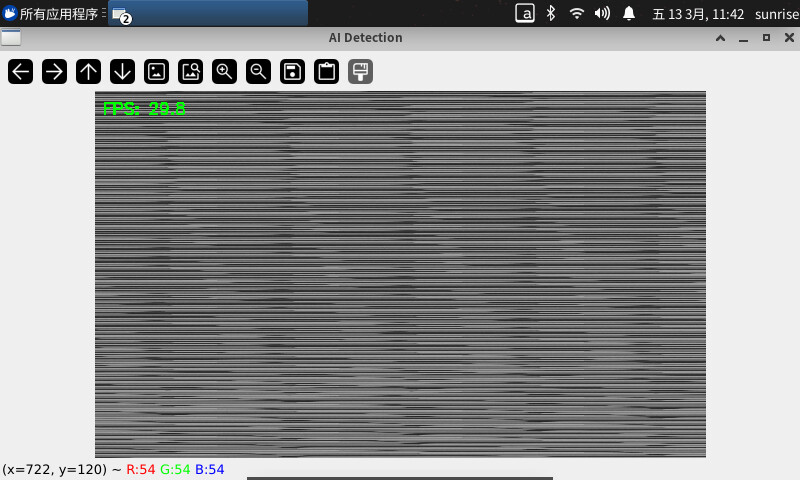

创建了 mipi_camera_dsi_opencv_draw.py，最开始的时候，遇到过运行时可能会遇到画面条纹/花屏的问题：

这是典型的 NV12 转换错误现象。

4.3.1 问题分析与修复

问题原因：

• 程序期望获取 800×480 的图像用于显示
• 但实际上摄像头返回的是 1920×1080 的原始分辨率
• NV12 数据大小 = 3110400 字节（1920×1080×1.5）
• 如果按 800×480 解析，会导致数据错位，产生条纹/花屏

解决方案：根据实际数据大小动态判断分辨率

def nv12_to_bgr(nv12_data, width, height):
    """NV12 转 BGR - 处理步长对齐"""
    try:
        total_size = len(nv12_data)
        expected_size = int(width * height * 1.5)

        if total_size == expected_size:
            # 无对齐，直接解析
            stride = width
        else:
            # 有步长对齐，计算实际步长
            stride = (width + 63) // 64 * 64
            y_size_aligned = stride * height
            uv_size_aligned = stride * height // 2

            # 如果大小不匹配，尝试32字节对齐
            if total_size != y_size_aligned + uv_size_aligned:
                stride = (width + 31) // 32 * 32

        # 创建YUV420sp数组并转换
        if stride == width:
            yuv420sp = np.frombuffer(nv12_data, dtype=np.uint8).reshape((height + height//2, width))
        else:
            # 有对齐，需要重新排列数据...
            yuv_data = np.frombuffer(nv12_data, dtype=np.uint8)
            y_size_aligned = stride * height
            uv_size_aligned = stride * height // 2

            y_full = yuv_data[:y_size_aligned].reshape((height, stride))
            y = y_full[:, :width]

            uv_full = yuv_data[y_size_aligned:y_size_aligned + uv_size_aligned].reshape((height//2, stride))
            uv = uv_full[:, :width]

            yuv420sp = np.zeros((height + height//2, width), dtype=np.uint8)
            yuv420sp[:height, :] = y
            yuv420sp[height:, :] = uv

        return cv2.cvtColor(yuv420sp, cv2.COLOR_YUV2BGR_NV12)
    except Exception as e:
        print(f"[ERROR] NV12转换错误: {e}")
        return None

# 主循环中根据实际数据大小判断分辨率
img = cam.get_img(use_channel, DISP_W, DISP_H)
actual_size = len(img)

if actual_size == 3110400:  # 1920x1080 NV12
    frame = nv12_to_bgr(img, 1920, 1080)
    frame = cv2.resize(frame, (DISP_W, DISP_H))
elif actual_size == 576000:  # 800x480 NV12
    frame = nv12_to_bgr(img, DISP_W, DISP_H)

关键修复点：

1. 获取图像后先检查 len(img) 的实际大小
2. 如果是 3110400 字节（1920×1080×1.5），按 1920×1080 解析，然后缩放到 800×480
3. 如果是 576000 字节（800×480×1.5），直接按 800×480 解析
4. 处理 stride 对齐问题（通常对齐到 64 或 32 字节）

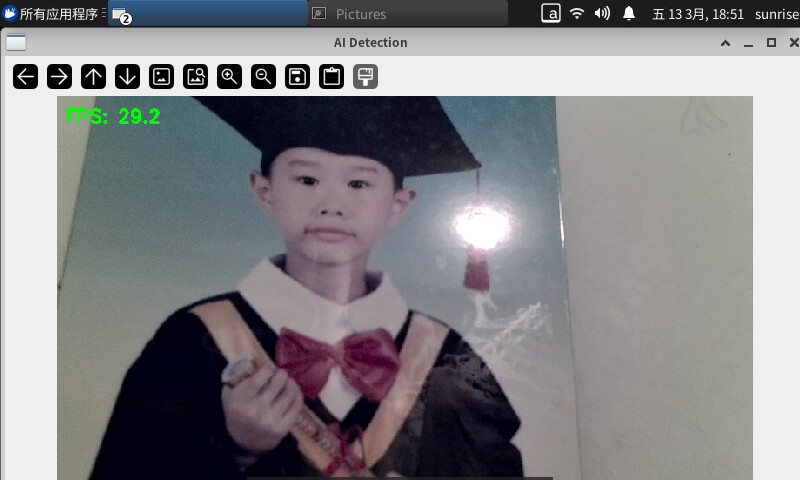

修复后画面恢复正常：

4.4 OpenCV画框测试

在确认视频显示正常后，需要验证 OpenCV 的画框功能是否正常。这个测试程序会在画面上绘制三个不同颜色的矩形框：

# 画红色矩形框 (左上角)
cv2.rectangle(frame, (50, 50), (250, 250), (0, 0, 255), 3)
cv2.putText(frame, "Red Box", (50, 40),
            cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 0, 255), 2)

# 画绿色矩形框 (右下角)
cv2.rectangle(frame, (550, 280), (750, 430), (0, 255, 0), 3)
cv2.putText(frame, "Green Box", (550, 270),
            cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 255, 0), 2)

# 画蓝色矩形框 (中间)
cv2.rectangle(frame, (300, 150), (500, 350), (255, 0, 0), 3)
cv2.putText(frame, "Blue Box", (300, 140),
            cv2.FONT_HERSHEY_SIMPLEX, 0.6, (255, 0, 0), 2)

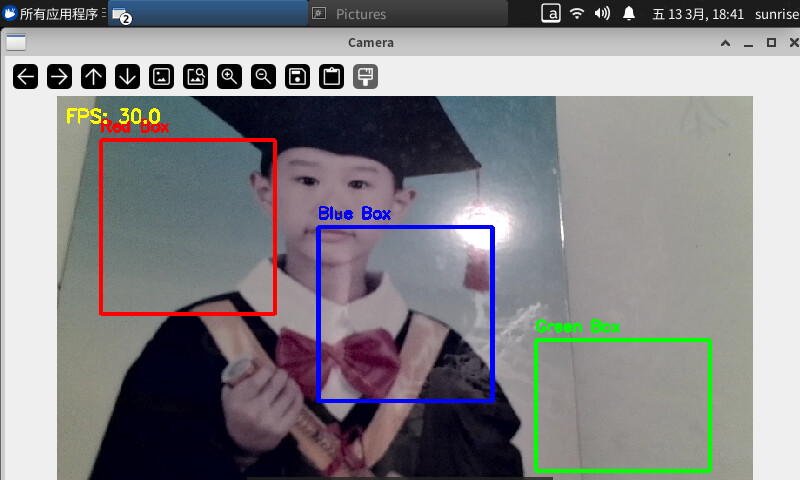

运行结果：

可以看到：

• 左上角红色框，标注 “Red Box”
• 中间蓝色框，标注 “Blue Box”
• 右下角绿色框，标注 “Green Box”
• 左上角显示实时 FPS（约30帧）

画框功能正常，说明 OpenCV 显示方案完全可行。接下来加入AI检测代码…

---

五、第三次踩坑：AI后处理返回 score: nan

5.1 问题现象

加入AI推理代码后，运行结果让人崩溃：

[DEBUG] Result: "fcos_result": [{"bbox":[6.25,3.75,6.25,3.75],"score":nan,"id":0,"name":"person"},...

• score: nan —— 置信度是NaN（不是数字）
• bbox 坐标异常 —— 6.25, 3.75, 6.25, 3.75（几乎是一个点）

AI模型明明加载成功了，推理也没有报错，为什么后处理结果不对？

5.2 排查过程

第一步：检查模型输出

# 调试模型输出数据类型
for i, out in enumerate(outputs):
    arr = np.array(out.buffer)
    print(f"Output {i}: dtype={arr.dtype}, shape={arr.shape}")

输出：

Output 0: dtype=int32, shape=(1, 64, 64, 80), quantiType=2
Output 1: dtype=int32, shape=(1, 32, 32, 80), quantiType=2
...

模型输出是int32类型，量化类型为2（有量化），这符合预期。数据本身看起来正常。

第二步：检查后处理代码

FCOS后处理需要把模型输出的15个tensor（5个stride × 3个分支）传递给libpostprocess.FcosdoProcess函数。

关键点在于如何设置output_tensors结构体：

output_tensors[i].sysMem[0].virAddr = ctypes.cast(
    outputs[i].buffer.ctypes.data_as(ctypes.POINTER(ctypes.c_int32)),
    ctypes.c_void_p)

这里我犯了一个错误：一开始直接用了outputs[i].ctypes.data_as(...)，但outputs[i]是PyDNNTensor对象，没有ctypes属性。正确的做法是访问outputs[i].buffer。

修正后问题依然存在。

第三步：对比官方代码

仔细看官方mipi_camera.py的处理方式：

# 官方代码
output_array = []
for item in outputs:
    output_array.append(item.buffer)

# 然后传递output_array[i]到后处理

我之前的代码直接使用了outputs[i].buffer，理论上应该一样。但官方代码把buffer提取到了单独的列表中，我尝试同样处理…

问题依然存在！

第四步：深夜灵光一闪——结构体定义

凌晨时分，我注意到官方代码中定义的结构体：

class hbDNNTensorProperties_t(ctypes.Structure):
    _fields_ = [
        ("validShape", hbDNNTensorShape_t),
        ("alignedShape", hbDNNTensorShape_t),
        ("tensorLayout", ctypes.c_int),
        ("tensorType", ctypes.c_int),
        ("shift", hbDNNQuantiShift_t),  # 注意这里！
        ("scale", hbDNNQuantiScale_t),
        ...
    ]

而我的代码中：

class hbDNNTensorProperties_t(ctypes.Structure):
    _fields_ = [
        ...
        ("shift", ctypes.c_void_p),  # 错误！
        ...
    ]

问题找到了！ shift字段的类型应该是hbDNNQuantiShift_t，而不是ctypes.c_void_p！

5.3 根本原因

shift字段用于存储量化偏移信息。当类型定义错误时：

1. quantiType=2（有量化）时，后处理库尝试读取shift数据
2. 由于类型不匹配，读取到的数据是错误的
3. 导致反量化计算时出现NaN
4. 最终检测分数和坐标都是无效的

5.4 修复方案

添加正确的hbDNNQuantiShift_t结构体定义：

class hbDNNQuantiShift_t(ctypes.Structure):
    _fields_ = [("shiftLen", ctypes.c_int), ("shiftData", ctypes.c_char_p)]

class hbDNNTensorProperties_t(ctypes.Structure):
    _fields_ = [
        ("validShape", hbDNNTensorShape_t),
        ("alignedShape", hbDNNTensorShape_t),
        ("tensorLayout", ctypes.c_int),
        ("tensorType", ctypes.c_int),
        ("shift", hbDNNQuantiShift_t),  # 修正！
        ("scale", hbDNNQuantiScale_t),
        ("quantiType", ctypes.c_int),
        ("quantizeAxis", ctypes.c_int),
        ("alignedByteSize", ctypes.c_int),
        ("stride", ctypes.c_int * 8)
    ]

修复后重新运行…

---

六、柳暗花明：AI检测终于正常工作

6.1 修复后的输出

[DEBUG] Result: b'"fcos_result": [{"bbox":[15.25,38.48,361.22,508.54],"score":0.6977,"id":0,"name":"person"},...'

• score: 0.6977 —— 正常的置信度！
• bbox坐标合理 —— 有效检测框！

6.2 完整的检测流程

修复后的完整数据流：

1. 获取摄像头帧（NV12格式）
   img = cam.get_img(2, 512, 512)

2. AI推理
   img_np = np.frombuffer(img, dtype=np.uint8)
   outputs = models[0].forward(img_np)

3. 后处理（关键修复后正常工作）
   for i in range(5):  # 5个stride
       libpostprocess.FcosdoProcess(...)
   result_str = get_Postprocess_result(...)

4. 解析结果并画框
   data = json.loads(result_str[14:])
   for result in data:
       bbox = scale_bbox(result['bbox'], 512, 512, 800, 480)
       cv2.rectangle(frame, (x1, y1), (x2, y2), color, 2)
       cv2.putText(frame, label, (x1, y1-5), ...)

5. OpenCV显示
   cv2.imshow("AI Detection", frame)

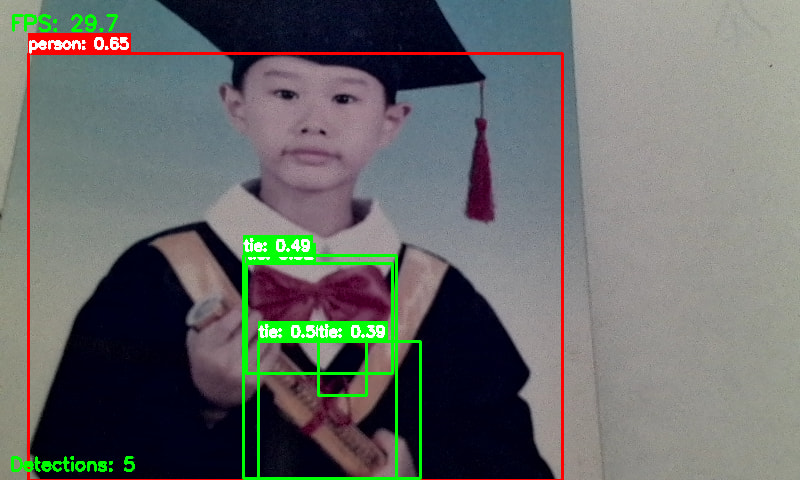

6.3 最终效果

运行 mipi_camera_dsi_ai_final.py，可以看到屏幕画面显示：

• 实时视频流畅显示（约30fps）
• 检测到的人像用红色框标注
• 检测到的领带用绿色框标注
• 左上角显示FPS和检测数量
• 5寸DSI屏上显示清晰

---

七、技术总结

7.1 关键API说明

hobot_vio (libsrcampy) 多媒体接口：

from hobot_vio import libsrcampy as srcampy

# Camera对象：MIPI摄像头采集
cam = srcampy.Camera()
cam.open_cam(pipe_id, sensor_id, fps,
             [width_ch0, width_ch1],    # 通道0/1输出宽度
             [height_ch0, height_ch1],  # 通道0/1输出高度
             sensor_height, sensor_width)  # 传感器原始分辨率

# 获取图像
img_ch0 = cam.get_img(0, width, height)  # 通道0（通常给显示）
img_ch2 = cam.get_img(2, width, height)  # 通道2（通常给AI，512x512）

# Display对象：显示输出
disp = srcampy.Display()
disp.display(layer, width, height)  # layer: 0=视频层, 3=OSD层

hobot_dnn (pyeasy_dnn) 推理接口：

from hobot_dnn import pyeasy_dnn as dnn

# 加载模型
models = dnn.load('/path/to/model.bin')

# 获取模型信息
h, w = models[0].inputs[0].properties.shape[2:4]  # 输入尺寸
quanti_type = models[0].outputs[0].properties.quanti_type  # 量化类型

# 推理
outputs = models[0].forward(img_np)  # 返回PyDNNTensor列表

7.2 结构体定义要点

与libpostprocess.so交互时，C结构体定义必须完全匹配：

// 官方C结构体（简化）
struct hbDNNTensorProperties_t {
    hbDNNTensorShape_t validShape;
    hbDNNTensorShape_t alignedShape;
    int tensorLayout;
    int tensorType;
    hbDNNQuantiShift_t shift;    // 不是void*！
    hbDNNQuantiScale_t scale;
    int quantiType;
    ...
};

Python ctypes对应：

class hbDNNQuantiShift_t(ctypes.Structure):
    _fields_ = [("shiftLen", ctypes.c_int),
                ("shiftData", ctypes.c_char_p)]

class hbDNNTensorProperties_t(ctypes.Structure):
    _fields_ = [
        ("validShape", hbDNNTensorShape_t),
        ("alignedShape", hbDNNTensorShape_t),
        ("tensorLayout", ctypes.c_int),
        ("tensorType", ctypes.c_int),
        ("shift", hbDNNQuantiShift_t),  # 关键！
        ("scale", hbDNNQuantiScale_t),
        ("quantiType", ctypes.c_int),
        ...
    ]

7.3 踩坑清单

坑点	现象	解决
照搬HDMI代码	分辨率不支持错误	改用OpenCV显示
NV12分辨率判断	转换失败/花屏	根据数据大小判断实际分辨率
结构体shift字段	score: nan	使用hbDNNQuantiShift_t而非void*
数据类型传递	AttributeError	使用outputs[i].buffer而非outputs[i]
坐标缩放	检测框位置不对	512×512缩放到800×480

---

八、开源代码

完整的调试过程和最终代码已整理：HonestQiao/rdk-x5-mipi_camera_dsi

mipi_camera_dsi/
├── mipi_camera_dsi_ai_final.py      # ✅ 最终可用版本（OpenCV显示）
├── mipi_camera_dsi_complete.py      # 硬件层显示版本（备用）
├── mipi_camera_dsi_opencv_draw.py   # OpenCV画框测试
├── mipi_camera_dsi_v2.py            # 基础视频显示
├── run_ai_final.sh                  # 启动脚本
└── README.md                        # 使用说明

快速使用

# 在RDK X5上
cd /home/sunrise/Projects/mipi_camera_dsi
./run_ai_final.sh

按 q 键退出程序。
