【RDK S100】【mcu1的PWM通道0和通道1配置之后量不到波形】

邹维13554313454 · 2026 年5 月 8 日 03:45

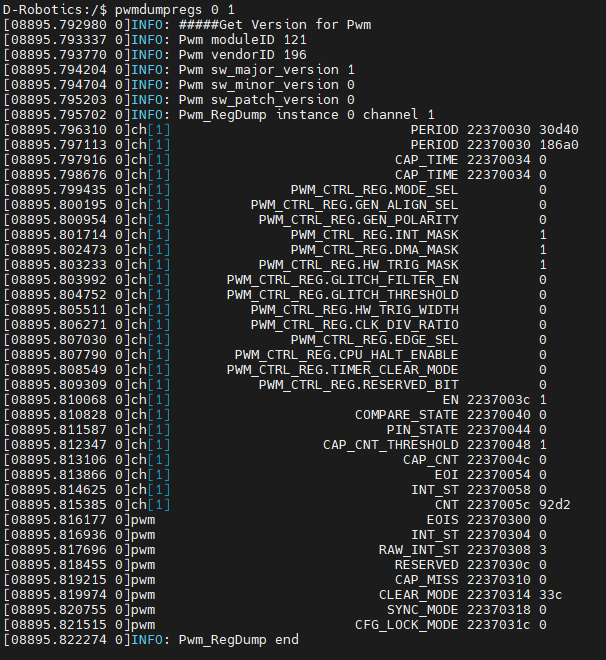

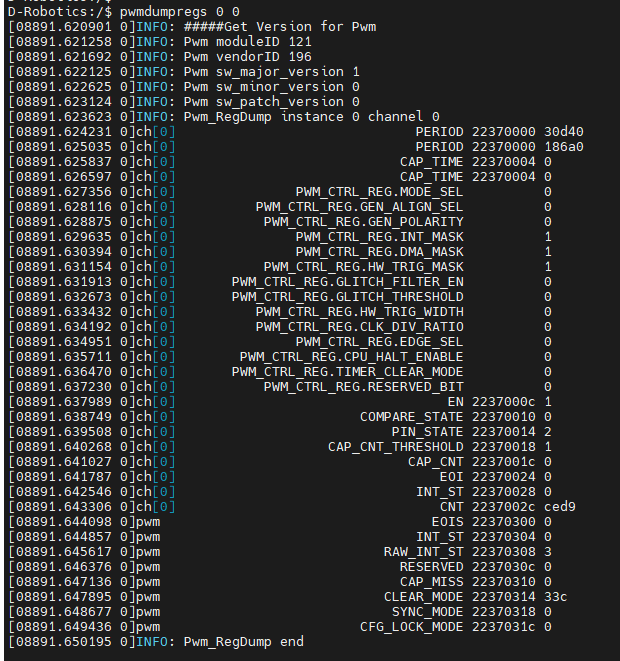

我用rdks100的mcu上的PWM外设，按照pwm_test.c运行，配置PWM0和PWM1，串口显示都挺正常，查看寄存器也是正常的值，但是用示波器量不到PWM波，量的是MCU扩展板上引出来的1和8引脚，然后又试了改PWM信号引脚的高低却是OK的。

然后我设置PWM10和PWM11，量MCU扩展板上的12和14引脚，这2个引脚的PWM波都是正常的？
PWM0和PWM1需要其余额外的设置吗？

Marcelo6151 · 2026 年5 月 8 日 03:50

你好，有做代码的修改吗

邹维13554313454 · 2026 年5 月 8 日 03:52

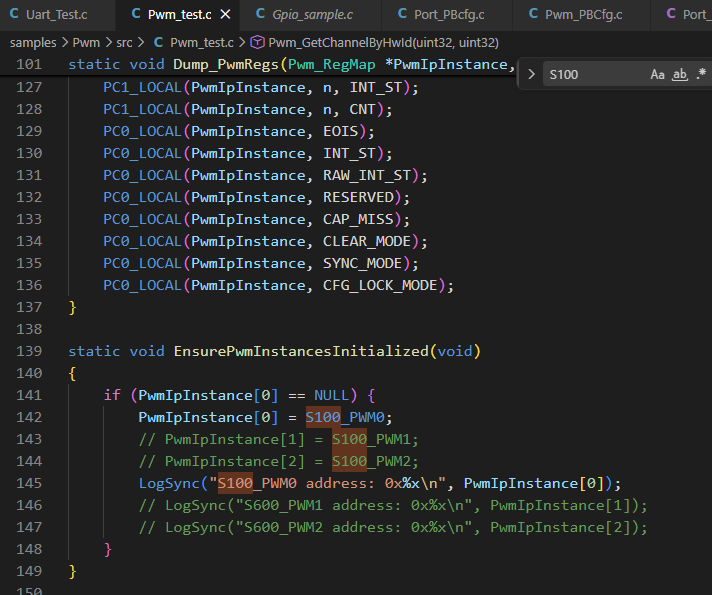

有过，之前例程里面使用的是S600的宏，我改成S100了，因为我使用的是RDKS100的开发板，使用原来的宏查看寄存器时会报错，其余更改没有

Marcelo6151 · 2026 年5 月 8 日 03:57

你好，这个初始化中指定了S600的PWM初始化是一个测试用例的miss，在MCU开发中调用PWM的API不受影响，需要运行pwmtest还是要改回原样

邹维13554313454 · 2026 年5 月 8 日 04:13

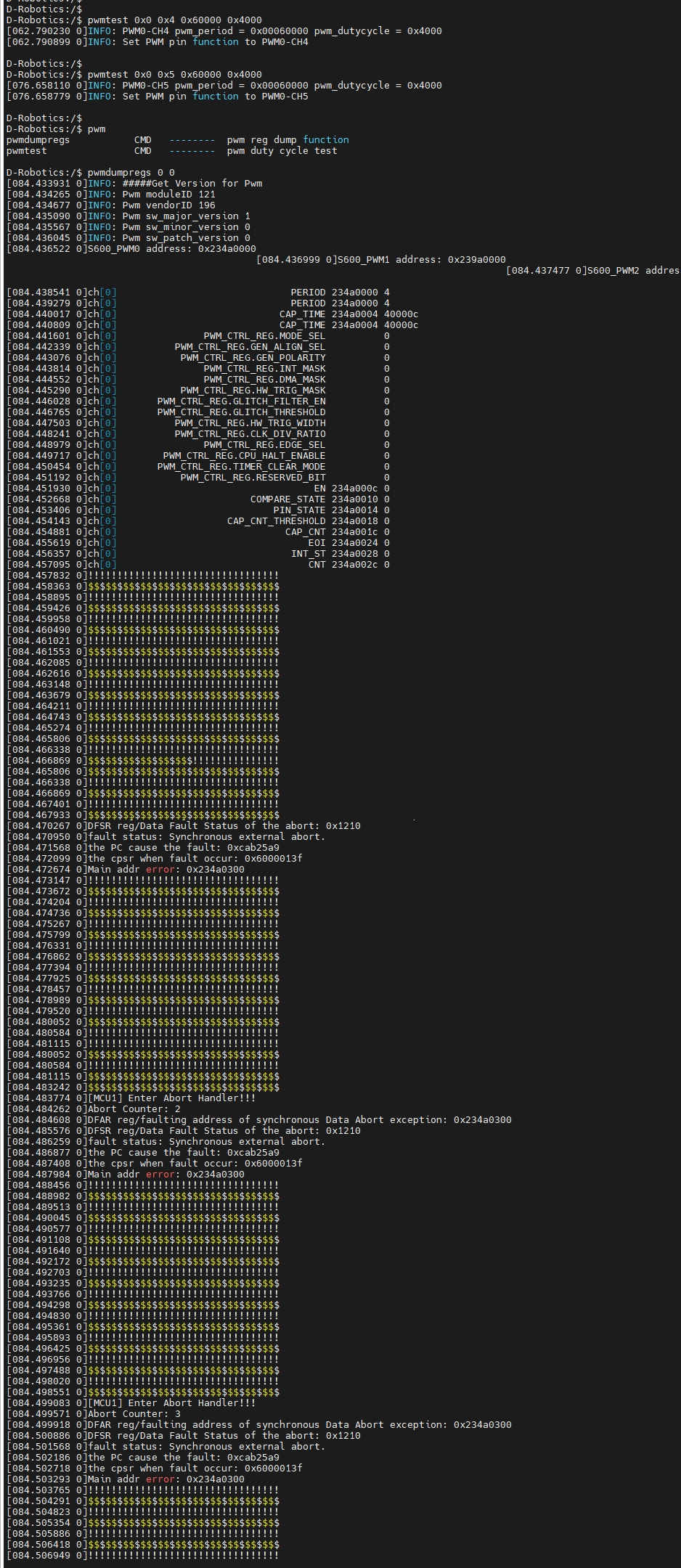

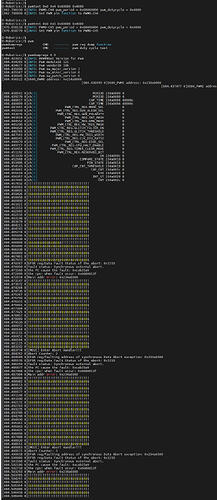

我刚刚改回去又试过了，还是不对，输入指令设置后显示正常，但是还是量不到PWM0和PWM1的波形，量的是1和8脚，而且我使用pwmdumpregs指令查看寄存器还是会一直报错，之前就是因为这个改的

Marcelo6151 · 2026 年5 月 8 日 04:16

明白，这个改了肯定是存在问题的，S600和S100寄存器地址不一样，这个问题我可以继续确认一下

邹维13554313454 · 2026 年5 月 8 日 04:24

这个改动对PWM的波形输出应该没有影响，我试了PWM10和PWM11的波形是正常的，但是0和1没有，麻烦先帮忙确认下这个问题吧

邹维13554313454 · 2026 年5 月 12 日 02:10

你好，这个问题确认了么？现在MCU上能用的PWM口只有4个，我需要8个

Marcelo6151 · 2026 年5 月 12 日 03:18

这个问题已经反馈给研发同学了，还在等回复中，这里会持续跟进，有消息会立刻同步
