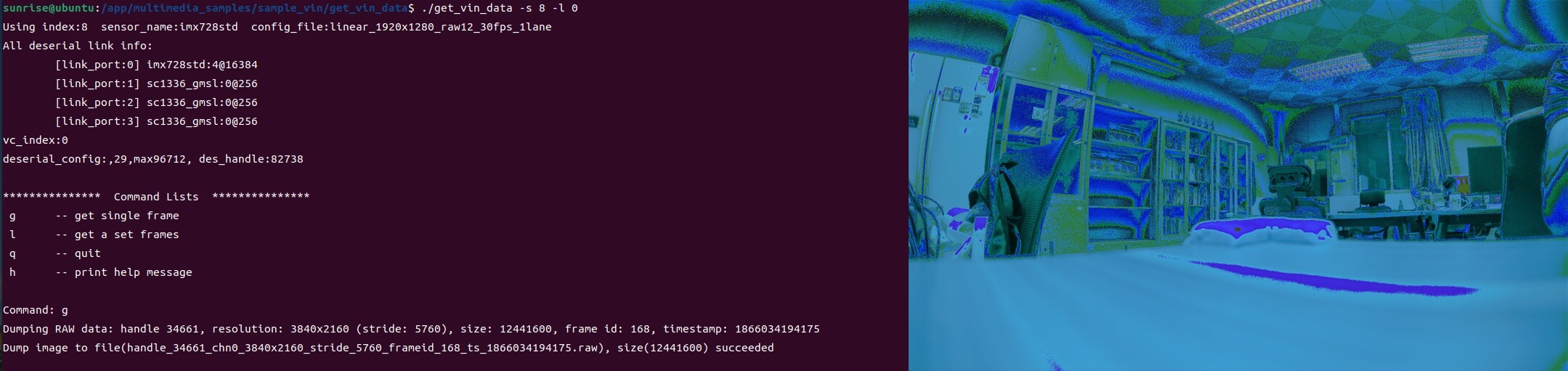

问题如下，请大佬帮忙解答
根据你提供的现象和搜索结果，这是 RDK S100 平台 IMX 相机 RAW/YUV 数据可视化的典型问题。以下是解决方案：
问题一：get_vin_data RAW 数据色彩异常
结论：RAW 数据需要正确的 Bayer 格式转换和色彩空间处理。
排查步骤：
- 确认 RAW 数据格式
# 检查 sensor 输出的 Bayer 格式
# IMX728 通常是 RGGB Bayer 排列
- RAW 转 PNG 时需要指定正确的 Bayer 格式
# 使用 OpenCV 转换 RAW (Bayer) 到 RGB
import cv2
import numpy as np
# 读取 RAW 数据 (根据实际位宽调整 dtype)
raw_data = np.fromfile('raw_file.raw', dtype=np.uint16) # 或 np.uint8
raw_image = raw_data.reshape((height, width))
# Bayer RGGB 转 RGB (根据实际 Bayer 排列调整)
rgb_image = cv2.cvtColor(raw_image, cv2.COLOR_BAYER_RG2RGB)
# 保存 PNG
cv2.imwrite('output.png', rgb_image)
- 常见 Bayer 格式对应关系
COLOR_BAYER_BG2RGB # BGGR 排列
COLOR_BAYER_GB2RGB # GBRG 排列
COLOR_BAYER_RG2RGB # RGGB 排列
COLOR_BAYER_GR2RGB # GRBG 排列

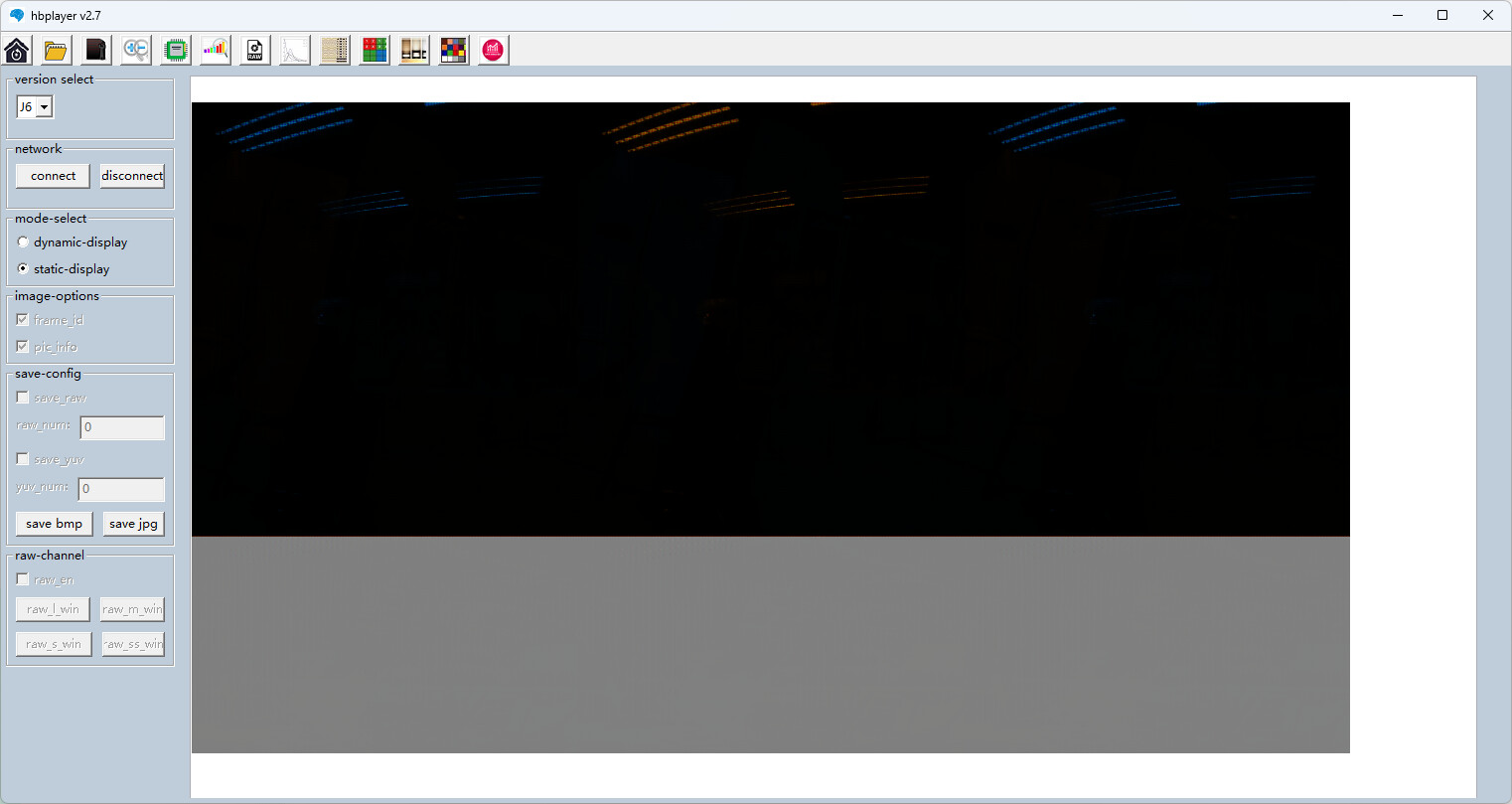

问题二：get_isp_data YUV NV12 画面偏暗
结论：YUV 数据需要正确的色彩范围转换（Limited Range → Full Range）。
解决方案：
- ffplay 播放时添加色彩范围参数
# 添加 video_range 参数，将 Limited Range (16-235) 转换为 Full Range (0-255)
ffplay -f rawvideo -pixel_format nv12 -video_size 3840x2160 \
-color_range 2 # 2=PC/JPEG 范围 (0-255)
文件名.yuv
- 或使用 ffmpeg 转换后查看
# 转换为 PNG 查看
ffmpeg -f rawvideo -pixel_format nv12 -video_size 3840x2160 \
-color_range 2 \
-i 文件名.yuv \
-frames:v 1 output.png
- 如果使用 OpenCV 读取 NV12
import cv2
# 读取 NV12 数据
yuv_data = np.fromfile('文件名.yuv', dtype=np.uint8)
yuv_image = yuv_data.reshape((int(height*1.5), width))
# NV12 转 BGR (OpenCV 会自动处理色彩范围)
bgr_image = cv2.cvtColor(yuv_image, cv2.COLOR_YUV2BGR_NV12)
cv2.imwrite('output.png', bgr_image)
关键排查点
| 问题 | 可能原因 | 解决方案 |
|---|---|---|
| RAW 色彩异常 | Bayer 格式错误 | 确认 sensor 的 Bayer 排列 (RGGB/BGGR 等) |
| RAW 色彩异常 | 位宽不匹配 | 确认是 8bit 还是 10bit/12bit RAW |
| YUV 偏暗 | 色彩范围不匹配 | 添加 -color_range 2 参数 |
| YUV 偏暗 | 像素格式错误 | 确认是 NV12 还是 YUV420P |
建议
- 先确认 sensor 输出格式：查看相机驱动配置或 sensor datasheet
- 参考社区案例：搜索 RAW 格式 和 NV12 色彩范围 相关帖子
- 使用 hbplayer 验证：地瓜官方工具通常能正确显示 ISP 输出
如果问题仍未解决，请提供：
- 相机 sensor 具体型号
- get_vin_data/get_isp_data 的代码片段
- RAW 文件的位宽信息 (8bit/10bit/12bit)

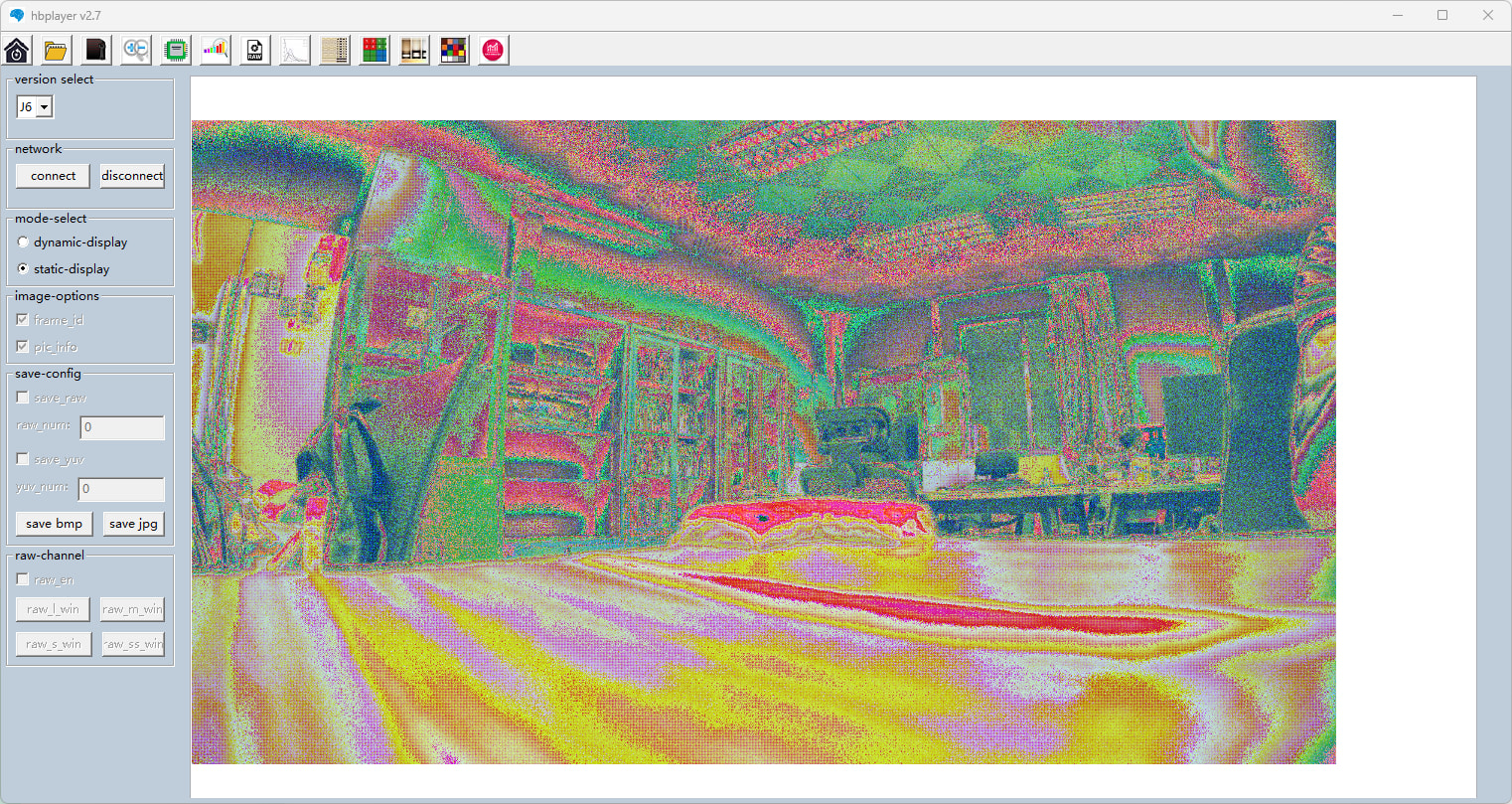

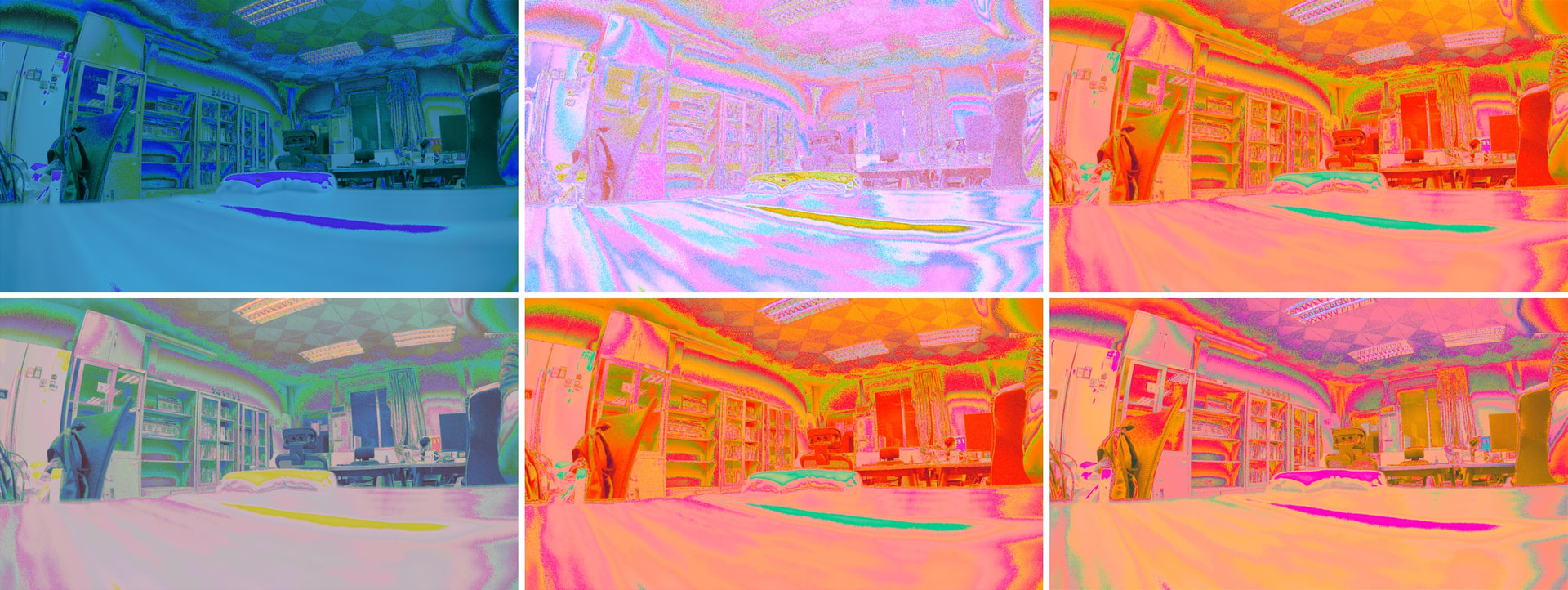

问题一：raw转png中，4 种 Bayer 模式生成出来的图片都很魔幻，不是正常颜色。

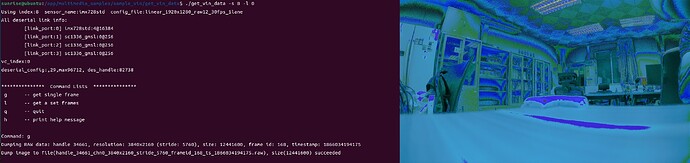

传感器型号为IMX728，raw文件格式为Dumping RAW data: handle 34661, resolution: 3840x2160 (stride: 5760), size: 12441600, frame id: 193。

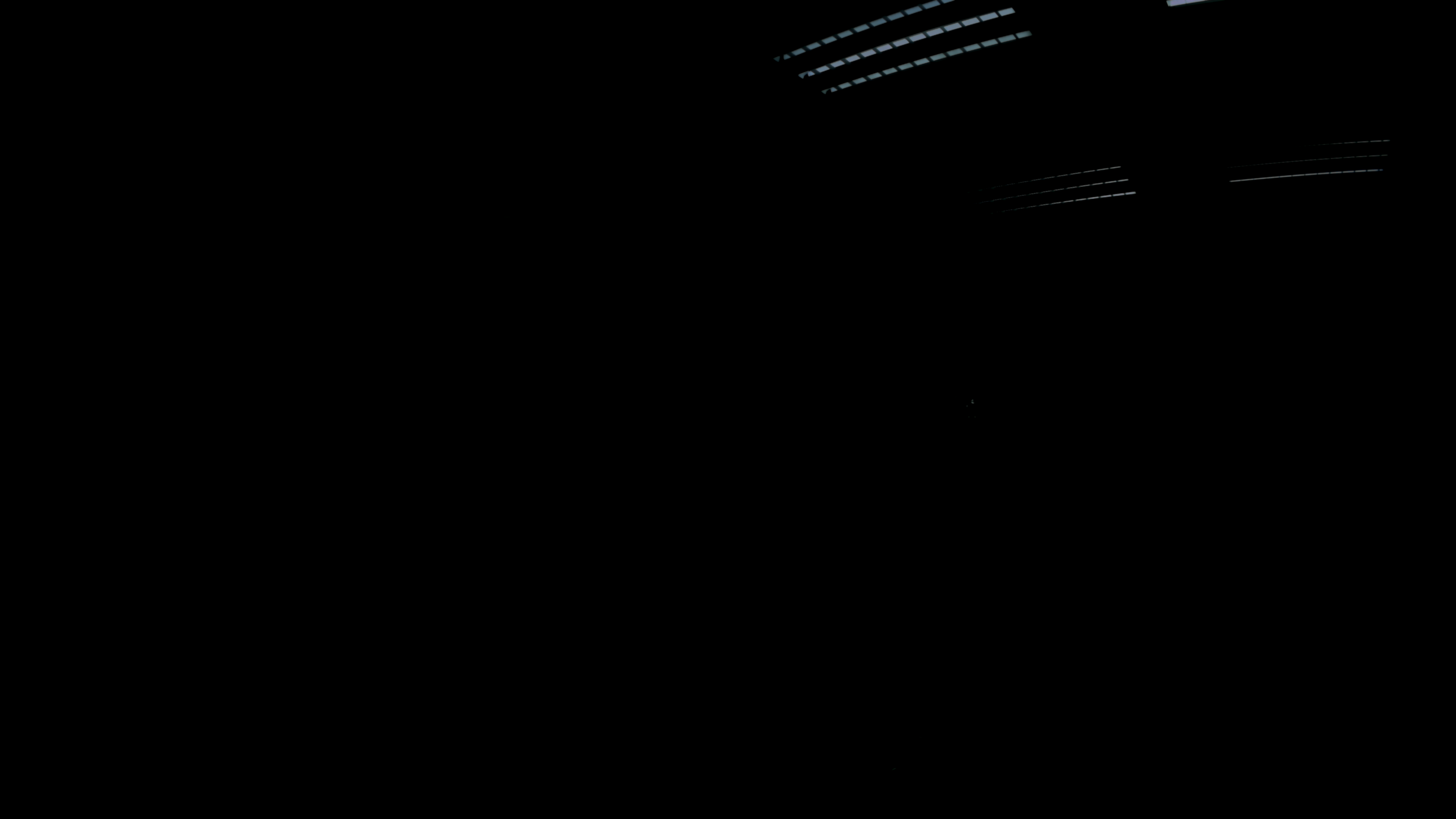

问题二：使用1、**ffplay 播放时添加色彩范围参数命令以及2、使用 ffmpeg 转换后查看也全是很暗。**添加了 -color_range 2 参数，修改成YUV420P也还是很暗。
根据你的反馈，问题核心在于 RAW 数据位宽处理 和 ISP 输出配置。IMX728 是高端传感器，通常输出 10bit/12bit RAW 和 经过 ISP 处理的 YUV，需要特殊处理。
问题一：RAW 数据色彩异常（关键：位宽）
根本原因：IMX728 的 RAW 数据很可能是 10bit 或 12bit，不能用 np.uint8 或简单的 Bayer 转换处理。
解决方案：
1. 确认 RAW 数据位宽
# 查看 get_vin_data 输出日志中的位宽信息
# 你提供的信息：size: 12441600, resolution: 3840x2160
# 计算：3840 * 2160 = 8,294,400 像素
# 如果 size=12,441,600 bytes，则 12441600/8294400 = 1.5 bytes/pixel = 12bit
2. 12bit RAW 转 PNG 的正确方法
import numpy as np
import cv2
# 读取 12bit RAW 数据 (打包成 16bit 存储)
raw_data = np.fromfile('raw_file.raw', dtype=np.uint16)
width, height = 3840, 2160
raw_image = raw_data.reshape((height, width))
# 12bit 转 8bit (右移 4 位或线性缩放)
raw_8bit = (raw_image >> 4).astype(np.uint8) # 方法 1: 右移
# 或 raw_8bit = (raw_image * 255 / 4095).astype(np.uint8) # 方法 2: 线性缩放
# IMX728 通常是 RGGB Bayer 排列
rgb_image = cv2.cvtColor(raw_8bit, cv2.COLOR_BAYER_RG2RGB)
cv2.imwrite('output.png', rgb_image)
3. 如果上述方法颜色仍异常，尝试其他 Bayer 排列
# IMX728 可能的 Bayer 排列：RGGB, GRBG, BGGR, GBRG
bayer_formats = [
cv2.COLOR_BAYER_RG2RGB,
cv2.COLOR_BAYER_GR2RGB,
cv2.COLOR_BAYER_BG2RGB,
cv2.COLOR_BAYER_GB2RGB
]
for i, fmt in enumerate(bayer_formats):
rgb = cv2.cvtColor(raw_8bit, fmt)
cv2.imwrite(f'output_bayer_{i}.png', rgb)
4. 使用专业 RAW 处理工具验证
# 安装 rawpy (专业 RAW 处理库)
pip install rawpy
# Python 脚本
import rawpy
import imageio
# 如果 RAW 是打包的 12bit 格式，可能需要特殊处理
# 这里假设是标准的 12bit Bayer
raw = rawpy.imread('raw_file.raw')
rgb = raw.postprocess()
imageio.imwrite('output.png', rgb)
问题二：ISP 输出 YUV 偏暗（关键：ISP 配置）
根本原因：get_isp_data 输出的 YUV 数据可能 未经过完整的 ISP 处理（AE/AWB 未生效），或者 YUV 数据范围/格式不匹配。
排查步骤：
1. 检查 ISP 是否正常工作
# 查看 ISP 状态日志
dmesg | grep -i isp
# 或查看 hbn 模块日志
journalctl -u hobot-multimedia | grep -i isp
2. 使用 hbplayer 验证 ISP 输出
# hbplayer 是官方工具，能正确显示 ISP 处理后的图像
hbplayer --input /path/to/isp_output.yuv \
--width 3840 --height 2160 \
--format nv12
3. 检查 AE/AWB 是否启用
IMX728 需要正确的 ISP tuning 配置才能输出正常亮度的图像：
# 检查当前 sensor 的 tuning 配置
ls /userdata/isp_tuning/
# 或
ls /etc/hobot/isp/
# 查看是否有 IMX728 的 tuning 文件
find / -name "*imx728*" -o -name "*728*"
4. 手动调整 YUV 亮度（临时方案）
import numpy as np
import cv2
# 读取 NV12 数据
yuv_data = np.fromfile('isp_output.yuv', dtype=np.uint8)
height, width = 2160, 3840
# NV12 格式：Y 平面 + UV 交错平面
y_size = width * height
uv_size = width * height // 2
y_plane = yuv_data[:y_size].reshape((height, width))
uv_plane = yuv_data[y_size:].reshape((height//2, width))
# 手动提升 Y 通道亮度（Gamma 校正或线性增益）
y_adjusted = np.clip(y_plane.astype(np.float32) * 1.5, 0, 255).astype(np.uint8)
# 或使用 Gamma 校正
y_adjusted = np.clip(255 * (y_plane / 255.0) ** 0.5, 0, 255).astype(np.uint8)
# 重组 NV12
yuv_adjusted = np.concatenate([y_adjusted.flatten(), uv_plane.flatten()])
yuv_adjusted.tofile('isp_output_bright.yuv')
5. 使用 ffmpeg 强制色彩空间转换
# 尝试不同的色彩空间参数
ffmpeg -f rawvideo -pixel_format nv12 -video_size 3840x2160 \
-color_range 2 \
-colorspace bt709 \
-color_trc bt709 \
-color_primaries bt709 \
-i input.yuv \
-vf "eq=brightness=0.2:gamma=0.8" \
关键排查清单
| 检查项 | 命令/方法 | 预期结果 |
|---|---|---|
| RAW 位宽 | 计算 size/(width*height) |
1=8bit, 1.5=12bit, 2=16bit |
| Bayer 排列 | 尝试 4 种格式 | 找到正常色彩的排列 |
| ISP 状态 | dmesg | grep isp |
无报错，ISP 初始化成功 |
| Tuning 文件 | ls /userdata/isp_tuning/ |
存在 IMX728 配置文件 |
| hbplayer 显示 | hbplayer --input xxx.yuv |
图像亮度正常 |
建议下一步
- 优先确认 RAW 位宽：根据文件大小计算是 8bit/10bit/12bit
- 使用 hbplayer 验证：如果 hbplayer 显示正常，说明是 ffplay 参数问题
- 检查 ISP tuning 配置：IMX728 可能需要专门的 tuning 文件
- 参考社区案例：搜索 IMX728 tuning 或 S100 ISP 配置
如果问题仍未解决，请提供：
- RAW 文件的精确大小（字节数）
get_isp_data的输出日志- 是否运行过
run_tuning.sh配置 IMX728
怎么在RDKS100开发板上运行一个能够为hbplayer提供数据的服务程序？
在 RDK S100 上，hbplayer 本身是一个数据消费者（显示工具），它需要从某个数据源（如摄像头通路、RTSP 流、或自定义程序）获取数据。
要让 hbplayer 显示图像，通常有 3 种方式，取决于你的数据在哪里：
方案一：直接播放本地文件（最简单，用于验证）
如果你的 YUV/RAW 数据已经 dump 到文件中，直接播放即可，不需要额外服务。
# 播放 NV12 格式的 YUV 文件
hbplayer --input /path/to/your_file.yuv \
--width 3840 --height 2160 \
--format nv12 \
--loop # 可选：循环播放
# 播放 RAW 文件 (如果是 12bit 打包，可能需要指定 format)
hbplayer --input /path/to/raw_file.raw \
--width 3840 --height 2160 \
--format rggb12 # 或 rggb10, 根据实际位宽
方案二：通过 HBN 通路直接显示（推荐，实时数据）
如果你是通过 get_isp_data 或 get_vin_data 获取的实时内存数据，通常不需要自己写服务，而是修改示例代码或使用官方通路。
方法 A：使用官方示例通路
RDK S100 的多媒体示例（如 vio2display）内部已经集成了显示逻辑。
# 运行官方示例，通常会自动调起 hbplayer 或 VOT 显示
# 路径可能在 /app/cdev_demo/ 或 /app/pydev_demo/
cd /app/cdev_demo/vio2display
./vio2display # 具体可执行文件名可能不同
方法 B：在你的 C/C++ 代码中集成 HB_VOT 发送
如果你自己写了程序获取帧（sp_vio_get_frame），需要调用 HB_VOT_SendFrame 将数据送到显示模块，hbplayer 可以作为 VOT 的后端显示工具。
- 原理：你的程序 →
HB_VOT_SendFrame→ VOT 模块 → HDMI/ hbplayer - 参考代码：搜索社区帖子 vi 到 vo 链路的 demo 需求 或查看 SDK 中的
sample_venc/sample_vot。
方案三：自定义 TCP/UDP 推流服务（灵活，适合调试）
如果你想写一个独立的服务程序，把内存中的数据通过网络发送给 hbplayer（类似 RTSP 推流），可以使用 TCP/UDP + 自定义协议 或 RTSP。
注意：hbplayer 主要设计用于播放本地文件或 HBN 通路，原生不支持直接监听 TCP 端口接收裸数据。
替代方案：使用 ffmpeg + hbplayer 或 ffplay。
步骤：编写一个简单的 Python TCP 服务器发送 YUV
如果你的数据在 Python 程序中：
# server.py - 发送 NV12 数据
import socket
import numpy as np
HOST = '0.0.0.0'
PORT = 5000
WIDTH, HEIGHT = 3840, 2160
FRAME_SIZE = WIDTH * HEIGHT * 3 // 2 # NV12 大小
def generate_frame():
# 这里替换成你获取 ISP 数据的逻辑
# 例如：frame = get_isp_data()
# 模拟生成一帧灰度图
y = np.ones((HEIGHT, WIDTH), dtype=np.uint8) * 128
uv = np.ones((HEIGHT//2, WIDTH), dtype=np.uint8) * 128
return np.concatenate([y.flatten(), uv.flatten()])
with socket.socket(socket.AF_INET, socket.SOCK_STREAM) as s:
s.bind((HOST, PORT))
s.listen()
print(f"Listening on {HOST}:{PORT}...")
conn, addr = s.accept()
with conn:
print(f"Connected by {addr}")
while True:
frame = generate_frame()
conn.sendall(frame.tobytes())
步骤：在另一端（或同一板子）用 ffplay 接收
由于 hbplayer 不适合做网络流接收端，建议用 ffplay 或 ffmpeg 转推：
# 终端 1: 运行上面的 server.py
# 终端 2: 使用 ffplay 接收 TCP 流并显示
ffplay -f rawvideo -pixel_format nv12 -video_size 3840x2160 -framerate 30 \
tcp://127.0.0.1:5000
针对你的 IMX728 问题，推荐调试路径
既然你已经在运行 get_vin_data 和 get_isp_data，不需要额外写服务，请按以下顺序排查：
-
验证文件播放（确认数据本身没问题）：
# 先确认你 dump 的文件用 hbplayer 能否正常显示 hbplayer --input dump_isp.yuv --width 3840 --height 2160 --format nv12- 如果
hbplayer显示正常：说明 ISP 输出没问题，是你之前用ffplay的参数不对（色彩范围/格式）。 - 如果
hbplayer显示依然暗/偏色：说明 ISP 配置（AE/AWB）没生效，或者 RAW 转 YUV 的通路有问题。
- 如果
-
检查 ISP Tuning 配置：
IMX728 这种高端 Sensor，必须加载对应的 ISP Tuning 文件才能正常曝光和色彩还原。# 检查是否有 IMX728 的 tuning 配置 ls /userdata/isp_tuning/ | grep -i 728 # 或者查看当前加载的配置 cat /etc/hobot/isp_config.json # 路径可能不同，根据实际 SDK 版本查找如果没有，需要运行
run_tuning.sh进行配置，或联系地平线获取 IMX728 的 tuning 文件。 -
使用 VTunerClient + hbplayer 联调（进阶）：
如果你需要实时查看 ISP 处理过程中的数据，可以使用地平线的调试工具链：- 启动 Tuning Server
- 使用
VTunerClient连接并抓取数据 hbplayer作为 VTunerClient 的显示后端
结论：
不要尝试写一个“为 hbplayer 提供数据的服务”，而是应该：
- 先用
hbplayer直接播放你 dump 出来的文件，验证数据源是否正确。 - 如果文件播放正常，问题就在
ffplay参数上（坚持用hbplayer调试）。 - 如果文件播放也不正常，问题在 ISP 配置（Tuning） 或 RAW 数据解析（位宽/Bayer） 上。
我在windows上安装了hbplayer，我怎么通过wifi连接RDKs100？
hbplayer 的 Windows 版本不支持直接通过网络（WiFi/TCP）接收板端传来的实时视频流。它是一个本地文件播放器或本地通路显示工具。
要在 Windows 上查看 RDK S100 的图像，你需要采用 “板端 Dump 文件 + WiFi 传输 + 本地播放” 的工作流。
核心方案：文件传输流
流程：
- 板端 (S100)：运行程序获取图像 → 保存为
.yuv或.raw文件。 - 网络 (WiFi)：使用
scp或sftp将文件从 S100 传到 Windows。 - Windows：使用
hbplayer打开本地文件查看。
步骤 1：确保网络连通 (WiFi)
首先确保你的 Windows 电脑和 RDK S100 连接在同一个 WiFi下，且能互相 Ping 通。
在 S100 上查看 IP：
ifconfig wlan0 # 或者 ip addr show wlan0
# 假设得到 IP: 192.168.1.100
在 Windows 上测试：
打开 CMD，输入：
ping 192.168.1.100
如果 Ping 通，继续下一步。
步骤 2：板端保存图像 (Dump)
你需要先运行你的 get_isp_data 或 get_vin_data 程序，并确保它将数据保存到了文件中（而不是只在内存里）。
如果你的程序还没有保存文件的逻辑，参考以下 C 代码片段添加到你的程序中：
// 伪代码示例：在获取到 frame 后保存
void save_frame_to_file(void *data, int size, const char *filename) {
FILE *fp = fopen(filename, "wb");
if (fp) {
fwrite(data, 1, size, fp);
fclose(fp);
printf("Saved frame to %s\n", filename);
}
}
// 在你的回调或主循环中调用
// save_frame_to_file(frame_virt_addr, frame_size, "/home/sunrise/test_frame.yuv");
运行程序，生成一个测试文件，例如：/home/sunrise/imx728_out.yuv。
步骤 3：通过 WiFi 传输文件到 Windows
推荐使用 SCP (Secure Copy) 或 SFTP 工具。
方法 A：使用 Windows 命令行 (SCP)
如果你安装了 Git Bash 或 OpenSSH 客户端：
# 在 Windows 的 PowerShell 或 CMD 中运行
# 语法：scp 用户名@板子IP:板子文件路径 本地保存路径
scp sunrise@192.168.1.100:/home/sunrise/imx728_out.yuv D:\temp\imx728_out.yuv
# 输入密码 (默认可能是 sunrise 或你设置的密码)
方法 B：使用图形化工具 (推荐 WinSCP 或 FileZilla)
- 下载并安装 WinSCP (免费)。
- 主机名：输入 S100 的 IP (如
192.168.1.100)。 - 用户名：
sunrise。 - 密码：你的板子登录密码。
- 文件协议：选择
SFTP。 - 点击登录，然后直接拖拽文件从左侧 (板子) 到右侧 (Windows)。
步骤 4：Windows 上使用 hbplayer 播放
文件传到 Windows 后，双击打开 hbplayer (或通过命令行)：
# 打开 hbplayer (假设 hbplayer.exe 在环境变量中，或者直接双击打开)
# 在 hbplayer 界面中选择 File -> Open，选中刚才传输的 .yuv 文件
# 或者命令行指定参数 (如果 hbplayer 支持命令行参数，具体视版本而定)
hbplayer.exe --input D:\temp\imx728_out.yuv --width 3840 --height 2160 --format nv12
关键参数检查：
- Width/Height: 必须与你的图像分辨率一致 (IMX728 可能是 3840x2160)。
- Format:
- ISP 输出通常是
nv12。 - VIN RAW 输出可能是
rggb12或rggb10(取决于 sensor 配置)。
- ISP 输出通常是
进阶：如何实现"实时"预览？
如果你不想手动传文件，想要类似"实时"的效果，有两种变通方法：
方案 1：编写脚本自动循环 (准实时)
- 板端：写一个脚本，每隔 1 秒覆盖保存同一帧到
/tmp/latest.yuv。# 伪代码 loop while true; do get_frame_and_save("/tmp/latest.yuv") sleep 1 done - Windows：写一个 PowerShell 脚本，每隔 1.5 秒
scp拉取一次文件，并调用 hbplayer 刷新（或者用支持热重载的播放器，但 hbplayer 可能不支持）。- 缺点：延迟高，操作繁琐，不推荐用于调试高帧率场景。
方案 2：使用 RTSP/FFmpeg 推流 (真实时，但不用 hbplayer)
如果你需要真正的实时预览，不要使用 hbplayer，改用 ffmpeg 推流 + VLC/ffplay 播放。
- 板端 (S100)：安装 ffmpeg (如果镜像自带) 或使用 GStreamer，将摄像头数据推送到 RTSP 服务器。
- 或者使用 RDK 自带的
rtsp_server示例 (如果有)。
- 或者使用 RDK 自带的
- Windows：使用 VLC Player 或 ffplay 直接播放 RTSP 流。
# Windows 上使用 ffplay 播放板端的 RTSP 流 ffplay rtsp://192.168.1.100:8554/live- 注意：这需要你在板端配置好推流服务，比单纯 dump 文件复杂，但体验是实时的。
总结建议
针对你当前的 IMX728 调试阶段：
- 不要尝试让 hbplayer 连 WiFi：它做不到。
- 采用 Dump + SCP 流程：
- 在板子运行代码 → 保存
test.yuv。 - WinSCP 拖到电脑。
- hbplayer 打开
test.yuv。
- 在板子运行代码 → 保存
- 验证色彩/亮度：
- 如果 hbplayer 播放文件正常：说明 ISP/RAW 数据没问题，之前 ffplay 暗是参数问题。
- 如果 hbplayer 播放文件依然异常：说明是代码里的数据获取、位宽处理或 ISP 配置问题（回到之前的 RAW 位宽/ISP Tuning 排查）。
WinSCP 下载链接：https://winscp.net/ (Windows 必备开发工具)。
我已经把生成的raw和yuv文件保存在了windows电脑里面，我想在hbplayer里面查看。但是在hbplayer里面点击connect显示Notice: Please setting the monitor scaling factor to 100 to ensure image display correctly!
这个提示是 hbplayer Windows 版本的已知限制，与你的图像数据无关。hbplayer 在高 DPI 屏幕上会出现显示问题，需要调整 Windows 的缩放设置。
解决方案
方案一：设置 Windows 显示器缩放为 100%（推荐）
- 右键点击桌面 → 选择 “显示设置”
- 找到 “缩放与布局” → “更改文本、应用等项目的大小”
- 将缩放比例改为 100%
- 注销并重新登录 Windows（或重启电脑）使设置生效
- 重新打开 hbplayer，点击 Connect 应该就可以正常使用了
方案二：设置 hbplayer 兼容性（无需改系统缩放）
如果不想改系统缩放，可以尝试：
- 找到
hbplayer.exe文件 - 右键 → 属性 → 兼容性
- 点击 “更改高 DPI 设置”
- 勾选 “替代高 DPI 缩放行为”
- 下拉菜单选择 “应用程序” 或 “系统”
- 点击确定，重启 hbplayer
方案三：使用 hbplayer 命令行直接打开文件（绕过 Connect）
hbplayer Windows 版支持直接拖拽文件或用命令行打开，不需要点击 Connect：
# 方法 1: 直接拖拽 .yuv/.raw 文件到 hbplayer 窗口
# 方法 2: 命令行指定参数
hbplayer.exe --input D:\your_path\imx728_out.yuv ^
--width 3840 --height 2160 ^
--format nv12
打开文件后的关键设置
成功打开文件后，在 hbplayer 中需要确认以下参数：
| 参数 | 设置值 | 说明 |
|---|---|---|
| Width | 3840 | IMX728 分辨率宽度 |
| Height | 2160 | IMX728 分辨率高度 |
| Format | nv12 |
ISP 输出的 YUV 格式 |
| Format | rggb12 |
VIN RAW 数据格式 (12bit) |
| Stride | 5760 | 根据你的日志中的 stride 值 |
验证步骤
-
先打开 YUV 文件（ISP 输出）
- 格式选
nv12 - 如果画面依然暗 → ISP 配置问题（AE/AWB 未生效）
- 如果画面正常 → 之前 ffplay 参数问题
- 格式选
-
再打开 RAW 文件（VIN 输出）
- 格式选
rggb12或rggb10 - 如果色彩异常 → 尝试切换 Bayer 排列 (RGGB/GRBG/BGGR/GBRG)
- 格式选
如果 hbplayer 依然无法使用
Windows 版 hbplayer 功能有限，建议用 PC 端专业工具 验证：
| 工具 | 用途 | 下载 |
|---|---|---|
| YUV Player | 播放 YUV/NV12 | GitHub |
| RAW Therapee | 处理 RAW 数据 | 官网 |
| ffplay (Windows) | 通用视频播放 | FFmpeg 自带 |
| Python + OpenCV | 自定义处理 | pip install opencv-python |
ffplay 正确参数参考：
ffplay -f rawvideo -pixel_format nv12 -video_size 3840x2160 ^
-color_range 2 -colorspace bt709 ^
D:\your_path\imx728_out.yuv
下一步
请先尝试 方案一或方案二 解决 hbplayer 的缩放提示，然后：
- 用 hbplayer 打开 YUV 文件，截图显示效果
- 用 hbplayer 打开 RAW 文件，截图显示效果
- 如果依然有问题，请提供：
- hbplayer 中设置的完整参数
- 两张截图（YUV 和 RAW 的显示效果）
这样可以更精准定位是 数据问题 还是 播放参数问题。
在hbplayer中设置好了width、height、format等参数，打开raw和yuv文件，结果还是差不多。上面黑色的图是yuv文件，图片下面有灰色部分没有正常显示。下面是raw格式，图片色彩不正常。
根据你提供的 hbplayer 截图，问题已经非常清晰了。这是两个独立的问题，分别解决：
问题一：YUV 文件底部灰色条 + 画面暗
根本原因：stride（行跨度）设置不匹配。
你的日志显示：stride: 5760，但 hbplayer 可能默认按 width=3840 计算每行字节数。
解决方案
在 hbplayer 中设置正确的 Stride：
| 参数 | 设置值 | 计算说明 |
|---|---|---|
| Width | 3840 | 图像宽度 |
| Height | 2160 | 图像高度 |
| Format | nv12 |
ISP 输出格式 |
| Stride | 5760 | 关键！必须与日志一致 |
| Color Range | full 或 pc |
解决画面暗的问题 |
为什么 stride=5760？
NV12 格式：Y 平面 + UV 交错平面
Y 平面每行字节数 = stride = 5760
（不是 width=3840，因为有 padding 对齐）
验证：5760 / 3840 = 1.5，说明每像素 12bit 或做了 16bit 对齐
如果 hbplayer Windows 版没有 Stride 设置选项：
用 ffplay 验证（Windows 版 ffplay 支持 stride）：
ffplay -f rawvideo -pixel_format nv12 -video_size 3840x2160 ^
-video_size 5760x2160 ^
-color_range 2 ^
D:\your_path\imx728_out.yuv
问题二：RAW 文件色彩异常（魔幻色彩）
根本原因：IMX728 的 RAW 是 12bit 打包格式，不能用简单的 Bayer 转换直接显示。
从你的日志：size: 12441600, resolution: 3840x2160
计算：12441600 / (3840 * 2160) = 1.5 bytes/pixel = 12bit
解决方案
RAW 文件需要先解包 12bit → 8bit，再转 RGB
hbplayer Windows 版可能不支持 12bit RAW 的直接显示，建议用 Python 脚本预处理：
# convert_raw.py - 将 12bit RAW 转为 8bit PNG
import numpy as np
import cv2
width, height = 3840, 2160
stride = 5760 # 与日志一致
# 读取 RAW 数据 (12bit 打包成 16bit 存储)
raw_data = np.fromfile('D:/your_path/imx728_raw.raw', dtype=np.uint16)
raw_image = raw_data.reshape((height, stride//2)) # 16bit 单位
# 裁剪到有效宽度 (去掉 padding)
raw_image = raw_image[:, :width]
# 12bit 转 8bit (右移 4 位)
raw_8bit = (raw_image >> 4).astype(np.uint8)
# 尝试 4 种 Bayer 排列
bayer_formats = [
('RGGB', cv2.COLOR_BAYER_RG2RGB),
('GRBG', cv2.COLOR_BAYER_GR2RGB),
('BGGR', cv2.COLOR_BAYER_BG2RGB),
('GBRG', cv2.COLOR_BAYER_GB2RGB),
]
for name, fmt in bayer_formats:
rgb = cv2.cvtColor(raw_8bit, fmt)
cv2.imwrite(f'output_{name}.png', rgb)
print(f'Saved output_{name}.png')
运行后查看 4 张 PNG，找到色彩正常的那张，就能确定正确的 Bayer 排列。
快速验证流程
1. 先验证 YUV（ISP 输出）
# Windows 上用 ffplay 验证（比 hbplayer 更灵活）
ffplay -f rawvideo -pixel_format nv12 -video_size 5760x2160 ^
-color_range 2 ^
D:\your_path\imx728_out.yuv
- 如果画面正常亮度 → ISP 工作正常，之前是 stride/color_range 问题
- 如果画面依然暗 → ISP AE/AWB 未生效，需要检查 tuning 配置
2. 再验证 RAW（VIN 输出）
运行上面的 Python 脚本，生成 4 张 PNG，查看哪张色彩正常。
如果 YUV 依然暗，检查 ISP Tuning
IMX728 需要专门的 ISP 配置文件才能正常曝光：
# 在 S100 上检查
ls /userdata/isp_tuning/ | grep -i 728
# 或
cat /etc/hobot/isp_config.json
# 如果没有 IMX728 的 tuning 文件，需要：
# 1. 联系地平线获取 IMX728 的 tuning 配置
# 2. 或使用 run_tuning.sh 自行调试
总结
| 问题 | 原因 | 解决方案 |
|---|---|---|
| YUV 底部灰色条 | stride 不匹配 | hbplayer 设置 stride=5760，或用 ffplay |
| YUV 画面暗 | color_range 不对 | 设置 -color_range 2 或 hbplayer 选 full |
| RAW 色彩异常 | 12bit 未解包 + Bayer 排列 | 用 Python 脚本转 8bit + 尝试 4 种排列 |
下一步行动：
- 先用 ffplay 验证 YUV 文件（确认 ISP 输出是否正常）
- 运行 Python 脚本处理 RAW 文件（找到正确的 Bayer 排列）
- 如果 YUV 依然暗，提供 S100 上的
dmesg \| grep -i isp日志
