RDK X5 4GB版本想导入自研TOF SENSOR，烧录平台img正常，烧录自编译platform_source_code启不来

通用
1

单板规格：RDK X5 4GB

源码地址：1.6 下载资源汇总 | RDK X3/X5 DOC

:package: SDK 源码包 SDK 源码包 完整的 Buildroot 源码包，支持内核定制、驱动开发、系统构建（约 3.1GB）

编译方法：./bd.sh，选择board_x5_soc_release_config.mk

用refus烧录后板子无法启动，

2

你选的是芯片 SDK 的 SoC 配置，和 RDK X5 的 Ubuntu 镜像不是一套构建流程。若用 Rufus 写 TF 卡，请用对应 RDK 版本的 x5-rdk-gen 构建完整镜像，不要直接把 SDK 的 emmc_disk.img 当作 RDK TF 镜像。

先构建未修改的镜像确认能启动，再加入 TOF 驱动和设备树，重新编译内核、重建 hobot-boot/hobot-dtb ，最后用 pack_image.sh -l 打包，确保本地修改进入镜像。

官方流程：https://github.com/D-Robotics/x5-rdk-gen

3

我在我们这块 RDK X5 4GB（D-Robotics RDK X5 V1.0，board id 302，Ubuntu 22.04.5 / /etc/version 3.5.0-beta，内核 6.1.83，官方 SD 卡镜像）上做了只读核查：这块板没有 eMMC。DTB 里 eMMC 控制器 sdhci@35040000（aliases mmc0）状态是 disabled，系统里没有 mmc0 主机、没有 /dev/mmcblk0；唯一启动介质是 SD 卡 mmcblk1（MBR 两分区：p1 256M FAT32 标签 CONFIG，p2 ext4 标签 rootfs，根设备 /dev/mmcblk1p2），boot.scr/Image/hobot/x5-rdk-v1p0.dtb 都在 p2 的 /boot 下，miniboot 与 ubootenv 在板载 SPI NAND（mtd0/mtd1）。板端 DTS 也能对上：x5-rdk.dtsi 只启用 &sdio_0/&sdio_1，引用 &emmc 的是 x5-evb/x5-md/x5-som/x5-svb/x5-fpga 这些其它形态。全程只读，没刷机也没重启，所以没有实测你那张卡写完后的具体报错。

官方下载页也把这个 SDK 划给了另一种板型：Buildroot 系统资源（platform_source_code，LNX6.1.83_PL5.1_V1.1.2）写的适用用户是“基于 RDK X5 Module eMMC 版本”，配套的是 eMMC 预编译镜像 + xburn 烧录；而 RDK X5 零售板的系统源码在 GitHub 的 x5-rdk-gen 仓库（见官方 7.2.1 开发环境搭建及编译说明）。所以 board_x5_soc_release_config.mk 编出来的 eMMC 布局镜像，用 Rufus 写进 SD 卡在这块板上起不来，是介质和分区布局不匹配，不是调一两个编译选项能解决的；同理也不要在零售 X5 上跑面向 eMMC 的 fastboot/xburn 全盘烧写。

移植自研 TOF 驱动请走 x5-rdk-gen：先编一份未修改的镜像，Rufus/RDK Studio 写卡确认能启动，再加 TOF 的内核驱动和设备树（重编内核 + dtb，boot.scr 默认按 board id 选 x5-rdk-v1p0.dtb，board id 302 走的就是这个），重新打包写卡。

要接着往下定位，麻烦给两样：一是上电到卡住为止的串口日志（115200，console=ttyS0），这决定是卡在 U-Boot 还是内核；二是用能启动的官方镜像进系统后跑一下这段只读命令，确认你的板型是否和我们一致——

tr -d '\0' < /proc/device-tree/model; echo
tr -d '\0' < /proc/device-tree/soc/hsio_apb/sdhci@35040000/status; echo
lsblk -o NAME,SIZE,FSTYPE,LABEL,MOUNTPOINT

预期零售 X5 是 D-Robotics RDK X5 ... + disabled + 只有 mmcblk1(SD, CONFIG/rootfs)。若这里出现 mmcblk0/eMMC，说明你手上是 X5 Module（或 EVB），上面的判断和构建路径都要改。另外帖子标题写的是 RDK X4、正文写 RDK X5，也一并确认下实际板子。

4

RDK X5 4GB基于x5-rdk-gen导入TOF sensor有没有详细的教程

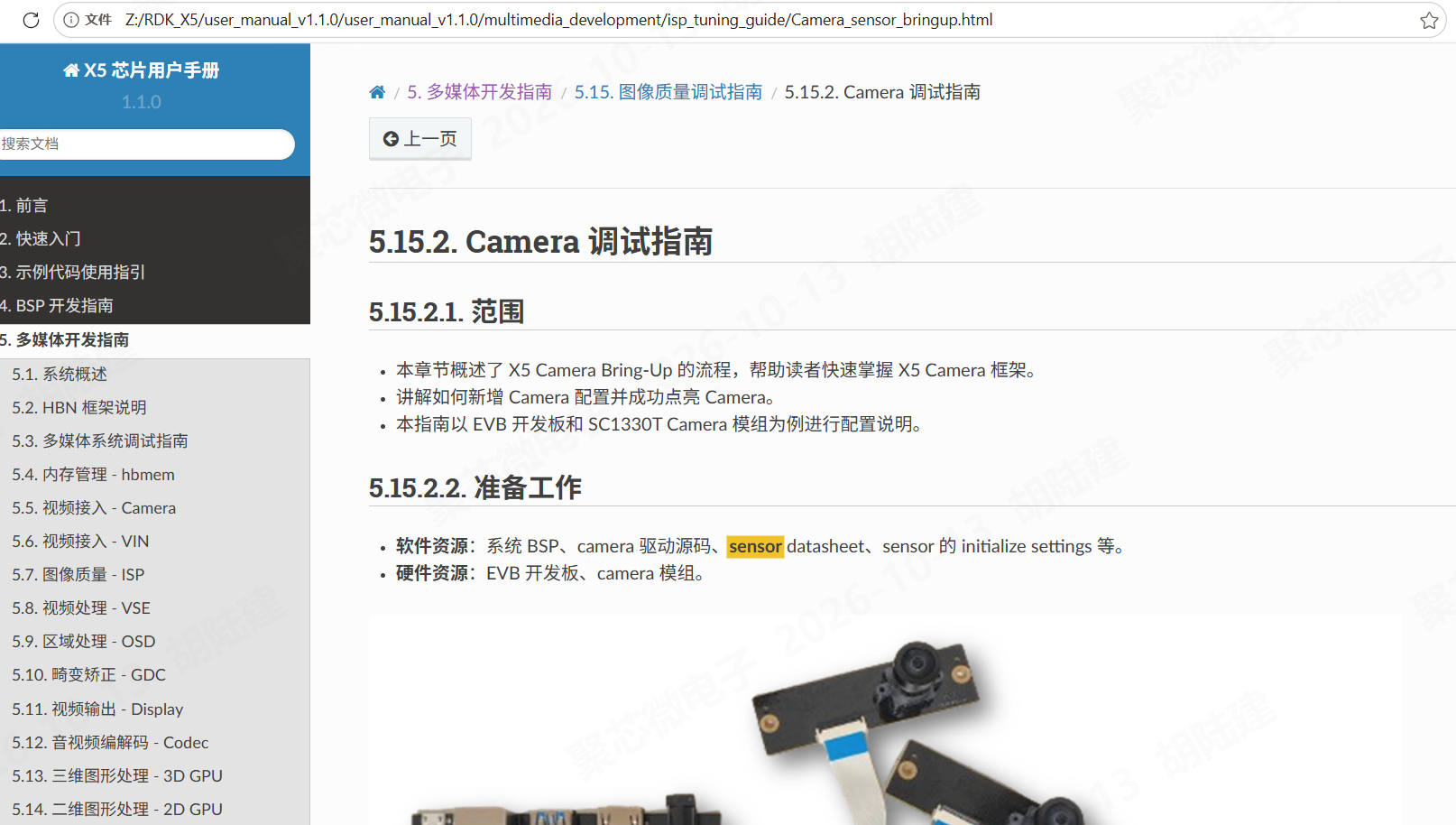

现在只找到了点亮camera的，但是TOF sensor和camera毕竟有区别

image1614×914 207 KB

5

官方手册里没有 TOF sensor 的点亮教程，只有 MIPI Camera（Bayer RAW + ISP）这条链路：Camera 调试指南 5.17.2. Camera 调试指南 — X5 芯片用户手册 1.1.2 文档 ，排错 5.17.6. Camera 调试FAQ — X5 芯片用户手册 1.1.2 文档 。你看到的指南与 TOF 的差异集中在 ISP 段：sensor_module_t 驱动、aexp_gain/aexp_line、gain LUT、<sensor>_tuning.json 都是给过 ISP 的 Bayer sensor 用的，如果 TOF 输出已是深度或非 Bayer 数据，这一段不用做。前半段与 ISP 无关，可以直接照做：

  • dts：vin_vcon 里配 I2C bus、reset/pwd GPIO（gpio_oth）；mclk 在对应 mipi_host 配 pinctrl-0 与 snrclk-idx；
  • 手动上电并使能时钟后，i2cdetect -y -r <bus> 应能探到模组地址：
    echo 24000000 > /sys/class/vps/mipi_hostN/param/snrclk_freq; echo 1 > /sys/class/vps/mipi_hostN/param/snrclk_en
  • MIPI clk/lane/settle 的取值算法、MIPI phy fatal 排查按 FAQ 那页做。

取数据的方式取决于模组输出形态：若是 MIPI CSI-2 输出且模块内已算好深度，可以按普通 V4L2 sensor 驱动注册，从 SIF 节点直接收流、绕过 ISP——srpi-config → Interface Options → I7 V4L2 打开后重启，CSI0 的 SIF 是 /dev/video0（CSI1~3 对应 video1/2/3），先 v4l2-ctl --list-formats-ext --device /dev/video0 确认格式再 --stream-to 存文件，见 V4L2 使用 | RDK X3/X5 DOC ；若深度是走 I2C/UART/USB 输出的，则完全不经过 camsys，按普通设备写驱动即可。走 MIPI 时 vcon/host 的 lane、clk、VC、分辨率要和模组手册一致，这部分参数不对就是最常见的起不来流的原因。

x5-rdk-gen 侧顺序：先编一份未改动的镜像烧录确认能启动，再叠加 TOF 驱动和 dts，重编内核与 hobot-boot/hobot-dtb，最后 pack_image.sh 打包。建议按「原始镜像 → 只加 dts → 只加驱动」分三次烧录，便于定位是哪类改动导致起不来。
