RDK X5 4GB基于x5-rdk-gen导入自研TOF sensor，该如何操作，求指导

hu888888 · 2026 年10 月 14 日 09:00

公司自研TOF Sensor之前在RK平台基于v4l2有一套驱动，MIPI+I2C接口，RAW12

地平线上camera驱动好像又是另一套

扫描出了3个i2c设备，但是我们设备只有一个，不清楚怎么回事。

有导入tof sensor的指导手册吗，有没有例子可以参考的，我们是自研的tof sensor，SDK里并没有包含。

root@ubuntu:~# echo 353 > /sys/class/gpio/export
root@ubuntu:~# echo out > /sys/class/gpio/gpio353/direction
root@ubuntu:~# echo 0 > /sys/class/gpio/gpio353/value
root@ubuntu:~# echo 1 > /sys/class/gpio/gpio353/value
root@ubuntu:~# i2cdetect -y -r 6
0 1 2 3 4 5 6 7 8 9 a b c d e f
00: – – – – – – – –
10: – – – – – – – – – – – – – – – –
20: – – – – – – – – – – – – – – – –
30: – – – – – – – – – – – – – – – –
40: – – – – – – – – – 49 – – – – – –
50: 50 – – – – – – – 58 – – – – – – –
60: – – – – – – – – – – – – – – – –
70: – – – – – – – –

hu888888 · 2026 年10 月 14 日 09:04

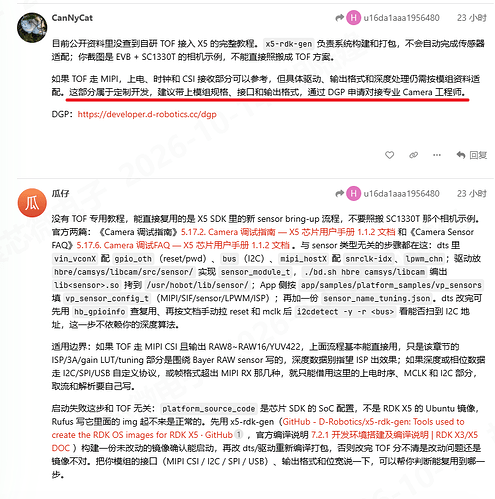

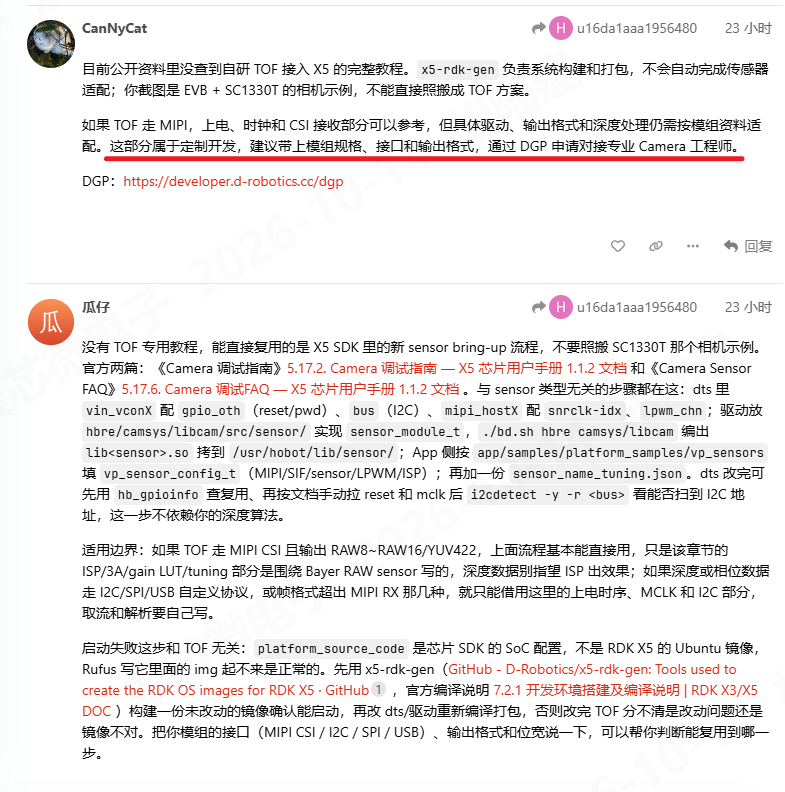

这是另一篇贴子里的回复，是不是只能拿着方案找地平线定制开发了？

Marcelo · 2026 年10 月 14 日 09:21

咱们是哪家公司前期有商务层面的建联吗也可以同步下项目背景这一类论坛侧一般是通过开放的手册或者仓库提供一些解决方向和思路

hu888888 · 2026 年10 月 14 日 09:25

聚芯微电子TOF Sensor

商务正和地平线接洽ISP算法相关事宜

没有地平线介入，驱动及数据流，能否自己打通

瓜仔 · 2026 年10 月 14 日 09:49

没有 TOF 专用教程，但 X5 有一套通用的 camera sensor bring-up 流程，按它适配是可行路径，能否走通取决于你 TOF 的 I2C 时序和 MIPI 输出格式（datatype、打包方式）能不能对应到 X5 的配置项里。另外 X5 用的是 hbn/VIN + sensor_module_t 框架，不是 RK 上的 V4L2 subdev，RK 那套驱动不能直接搬过来。

流程和例子都在 X5 SDK 文档里：

Camera 调试指南：dts 的 vin_vcon 节点里配 sensor 的 GPIO、I2C bus 和 lpwm_chn；MCLK 在对应 mipi_host 节点配置 pinctrl 和 snrclk-idx，使用 LPWM 时还需使能对应 LPWM 控制器 → 在 hbre/camsys/libcam/src/sensor/ 新增 <name>_utility.c 实现 sensor_module_t，./bd.sh hbre camsys/libcam 编译出 lib<name>.so，放到板端 /usr/hobot/lib/sensor/ → 在 app/samples/platform_samples/vp_sensors 里按 vp_sensor_config_t 配 MIPI/SIF/LPWM/ISP → 准备 <name>_tuning.json → 用 get_vin_data / get_isp_data 验证出图。
可以直接当模板的三份完整例子：OmniVision os08c10、SmartSens sc132gs、Sony imx586。
点亮过程中 i2c/MCLK/MIPI 的报错排查看 Camera 调试 FAQ。

要提前想清楚的是 ISP 这一环：X5 的 ISP 只接收 RAW(Bayer) 输入，FAQ 里“如何配置 yuv sensor”那节给的思路是跳过 ISP、把数据从 SIF 直出自己对接后级。所以先确认你的 RAW12 是标准 Bayer 排列，还是深度/相位一类数据：如果是后者，可参考这条跳过 ISP 的思路去找取数路径，但具体 datatype、pack_mode/stride 和数据解析方式要按 TOF 手册和 X5 支持的格式清单确认，这类数据也没有 ISP tuning 可用。

I2C 的疑问：bus6 是靠网口那路 mipi_host0，对应手册里 gpio353 那套命令，总线你没扫错。官方示例里的单地址结果（IMX219 的 0x10）是在另一路 mipi_host2/bus4 上扫到的，文档没有列出 bus6 上除模组自身以外还有哪些固定从设备；所以 0x49/0x50/0x58 到底来自板卡、模组还是转接板，实测确认前判断不了，不能只看地址数量。做法是对照你模组的 7bit 地址表、读各地址的 chip ID 寄存器，确认哪个是 TOF。扫描时除了 reset，也把 MCLK 给上：echo 24000000 > /sys/class/vps/mipi_host0/param/snrclk_freq、echo 1 > /sys/class/vps/mipi_host0/param/snrclk_en。

我会在 X5 4GB 上核一下这两条相机总线在空载和按官方时序使能后的地址分布（看是否存在板卡侧固定从设备），并列出板端现成的 sensor 库清单；没有接你的模组，所以只能说明板卡侧的情况。另外麻烦同步两点：TOF 的 7bit I2C 地址，以及 RAW12 是不是 Bayer 排列。

瓜仔 · 2026 年10 月 14 日 11:41

先纠正我上一条里的一个错处：官方手册给的 sysfs 开 MCLK 那两条命令（echo 24000000 > /sys/class/vps/mipi_host0/param/snrclk_freq、echo 1 > .../snrclk_en）在一台 RDK X5 4GB（3.5.0-beta、6.1.83、运行 x5-rdk-v1p0.dtb、未接相机模组）上写入会被拒，返回 Operation not permitted，dmesg 是 vin mipi0: snrclk set freq not support / set en not support。原因是该 DTB 的 mipi_host0/2 节点没有 pinctrl-0/1 和 snrclk-idx；EVB 系 DTB 里 snrclk-idx=0，SOM/SVB 上是 2，所以不能理解成"只有官方 EVB 才配 MCLK"。若你的 TOF 需要 X5 提供主时钟，要按 Camera 调试指南 5.17.2.5 第 3 节在自己的 DTS 里给对应 mipi_host 补 pinctrl-names/pinctrl-0/pinctrl-1 + snrclk-idx；模组自带晶振则不需要。核对时可以先 cat /sys/class/vps/mipi_host0/status/snrclk 看支持项，但最终要以 snrclk_freq/snrclk_en 实际写入成功、并从读回值和 dmesg 确认，不能只凭 status 行判定可用（Camera 调试 FAQ 的 MCLK 一节也是这个思路）。

bus6 那 3 个地址：同一块板子上，我分别在 reset GPIO 未动作、只做 gpio353 低→高、以及释放后各扫一遍，bus6 和 bus4 都没有任何从设备地址，板卡侧没有可复现的固定从设备。所以 0x49/0x50/0x58 应来自你接的模组或转接板（0x50 通常是模组 EEPROM，但这是经验判断，要用 i2cget -y -f 6 <addr> <chip_id_reg> 读 chip ID 或对照 datasheet 确认哪个是 TOF）。另外 gpio353 对应本板 vcon@0/bus6，你扫 bus6 没扫错，地址数量对不上不代表板子有问题。

驱动有两条路，都可行但都要你自己跑通验证：一是手册主推的 HBN 路径（hbre/camsys/libcam/src/sensor/<name>_utility.c 实现 sensor_module_t → ./bd.sh hbre camsys/libcam → lib<name>.so 放 /usr/hobot/lib/sensor/）；二是本板 /usr/hobot/lib/sensor 里已有 5 个 V4L2 型库（libimx219_v4l2、libimx477_v4l2、libov5640_v4l2、libov5647_v4l2、libsc230ai_v4l2）配对应 imx219.ko/imx477.ko/ov5640.ko/ov5647.ko/sc230ai.ko 内核模块，libsensor_drv.so 就是按 lib<name>_v4l2.so 加载并用 V4L2 CID 控增益/曝光的。你们已有 RK 下的 V4L2 驱动，这条更贴近你们的代码，可以当模板，但 X5 侧的接入仍要自己适配。数据通路这边边界不变：X5 ISP 只吃 RAW Bayer，如果 TOF 出的是深度/相位这类非 Bayer 数据，就按 FAQ 里 yuv sensor 那节的写法跳过 ISP、从 SIF 直出给后级。

本次没接你们的模组，板侧只核到两条总线的空载状态和 MCLK 配置路径，出图与 MIPI 数传没验证。给三个信息我能判断得更具体：TOF 的 7bit I2C 地址、RAW12 是标准 Bayer 排列还是深度/相位数据（及 MIPI 的 datatype/打包方式）、MCLK 是否需要 X5 提供。

Marcelo · 2026 年10 月 14 日 11:45

一个相机模组上可能还有 EEPROM、温度传感器等器件，所以扫到多个 I2C 地址不一定异常，但这三个地址具体对应什么，需要查你们的模组原理图或现有 RK 驱动。

建议先找到 Sensor 的 I2C 地址和芯片 ID 读取方式，再读取 ID 确认。注意区分 7 位地址和 8 位读写地址，i2cdetect 显示的是 7 位地址。也可以断电拔掉模组后重新开机扫描，对比哪些地址消失，先确认哪些响应来自模组。

确认通信正常后，可以参考 X5 已有的 TOF 实现开展适配：

Sensor 驱动：迁移你们的初始化、上下电和开关流逻辑，接入 X5 Sensor 接口。
RAW12 采集配置：按实际参数配置 lane、速率、VC、传输宽高和帧率，并核对设备树中的接口配置。
get_vin_data 示例：先抓 RAW，验证数据完整性和帧率，再接后续算法。

相关仓库可以按 x5-manifest 拉取。这部分有公开的适配路径，具体需要结合你们的 Sensor 资料做实机验证。这边可以点击上面的“商务”，然后走DGP，之后会有对应的FAE来帮助协助进行senosr接入。论坛侧暂时能协助进行信息排查。只能基于你这边提供的信息来给出一些建议或者方向。

瓜仔 · 2026 年10 月 14 日 12:00

结论：能自己打通。 X5 有公开的 camera bring-up 流程（dts + sensor_module_t 驱动 + app 配置 + 效果库），你们的 I2C/上下电时序和 MIPI 出数按它接就行，不必先等定制开发。要商务/DGP 配合的是 ISP 这一层：X5 ISP 只吃 RAW Bayer。如果 RAW12 出的是深度/相位这类非 Bayer 数据，就按 FAQ 的 yuv sensor 一节的思路跳过 ISP、从 SIF 直出，效果由模组保证，也没有 ISP tuning 可用；如果是标准 Bayer，就正常走 ISP，调效果才是 DGP（https://developer.d-robotics.cc/dgp）那条线的价值。

I2C 那 3 个地址：在 X5 4GB（3.5.0-beta、6.1.83、运行 x5-rdk-v1p0.dtb、未接相机模组）上，我分别测了 reset 未动作、gpio353 低→高、以及释放后三种状态，bus6 和 bus4 都没有任何从设备地址——板卡侧没有可复现的固定地址。所以 0x49/0x50/0x58 来自你们模组或转接板；用 i2cget -y -f 6 <addr> <chip_id 寄存器> 读 chip ID 对照 datasheet 确认哪个是 TOF（0x50 常见是模组 EEPROM，这只是经验判断）。本板 vcon@0 就是 bus6/gpio353，你扫 bus6 没扫错。

MCLK：手册里的 sysfs 命令（echo 24000000 > /sys/class/vps/mipi_host0/param/snrclk_freq、echo 1 > .../param/snrclk_en）在这台机器上写入被拒，dmesg 是 vin mipi0: snrclk set freq not support——x5-rdk-v1p0.dtb 的 mipi_host 节点里没有 pinctrl-0/1 和 snrclk-idx（同一镜像的 EVB 系 DTB 这两个值是 snrclk-idx=0，SOM/SVB 是 2，不是"只有 EVB 才配"）。模组自带晶振就不用管；要 X5 出时钟，就在自己的 dts 里给对应 mipi_host 补 pinctrl-names/pinctrl-0/pinctrl-1 + snrclk-idx（写法见 5.17.2.5 修改平台设备树），判定以 snrclk_freq/snrclk_en 实际写入成功并读回/dmesg 为准，.../status/snrclk 只作辅助。

驱动落点：手册主路径是 hbre/camsys/libcam/src/sensor/<name>_utility.c 实现 sensor_module_t → ./bd.sh hbre camsys/libcam → 把 lib<name>.so 放到 /usr/hobot/lib/sensor/ → app 侧照 app/samples/platform_samples/vp_sensors 配 vp_sensor_config_t → 放 <name>_tuning.json → 用 get_vin_data / get_isp_data 抓 raw 验证。板端另外还有 5 个 V4L2 型库（libimx219_v4l2、libimx477_v4l2、libov5640_v4l2、libov5647_v4l2、libsc230ai_v4l2，配 imx219.ko/imx477.ko/ov5640.ko/ov5647.ko/sc230ai.ko），libsensor_drv.so 里能看到按 lib<name>_v4l2.so 加载、用 V4L2 CID 控增益曝光的字符串：你们现有的 RK V4L2 驱动更贴近这条，但手册没公开这条路径的适配步骤，两条都要你们自己跑通验证。板端也有 libirs2875.so，公开仓库 x5-libcam-sensor 里有对应的 irs2875 实现，可当同类参考。

本次没接你们的模组，只核到板卡侧的总线状态和 MCLK 配置路径，MIPI 数传和出图没验证。给我三个信息就能判断该走哪条路：TOF 的 7bit I2C 地址、RAW12 是标准 Bayer 还是深度/相位（含 MIPI datatype、打包方式）、MCLK 是否要 X5 提供。

hu888888 · 2026 年10 月 15 日 01:55

需要X5提供时钟及复位信号，TOF 7bit i2c地址是0x26，扫描出来对应不上很奇怪

MIPI数据流格式RAW12，一帧数据包含多幅图像，包括相位+灰度+背景，数据格式通常是640x(480+1)x2x10，

长度：640

宽度：480 + 1行 info信息

位宽：2

帧数：10（10帧经过算法出一帧深度图像）

另外，x5-rdk-gen没找到hbre/camsys/libcam/src/sensor/_utility.c，也没有找到任何sensor的驱动代码，在哪里能访问

瓜仔 · 2026 年10 月 15 日 02:27

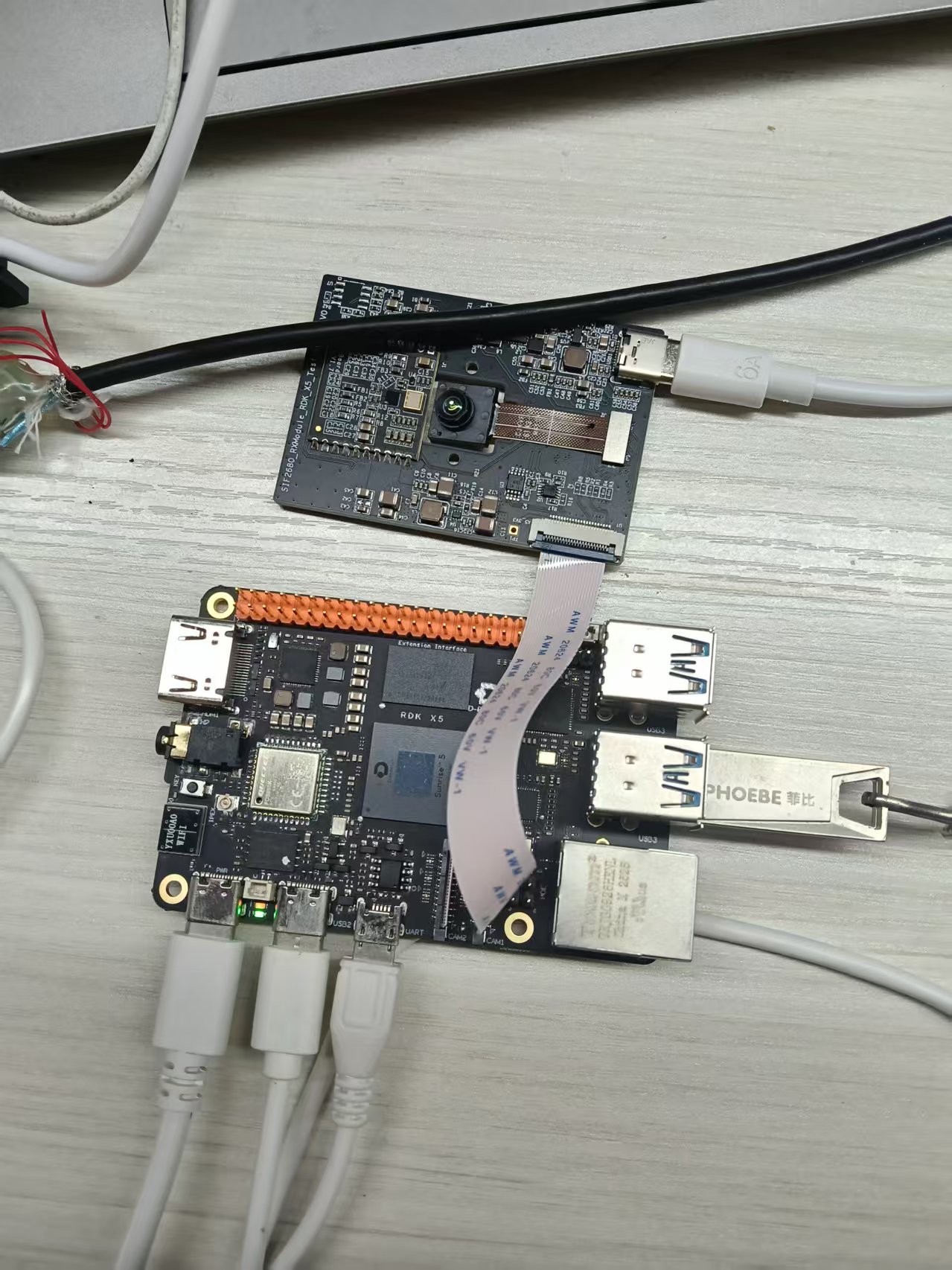

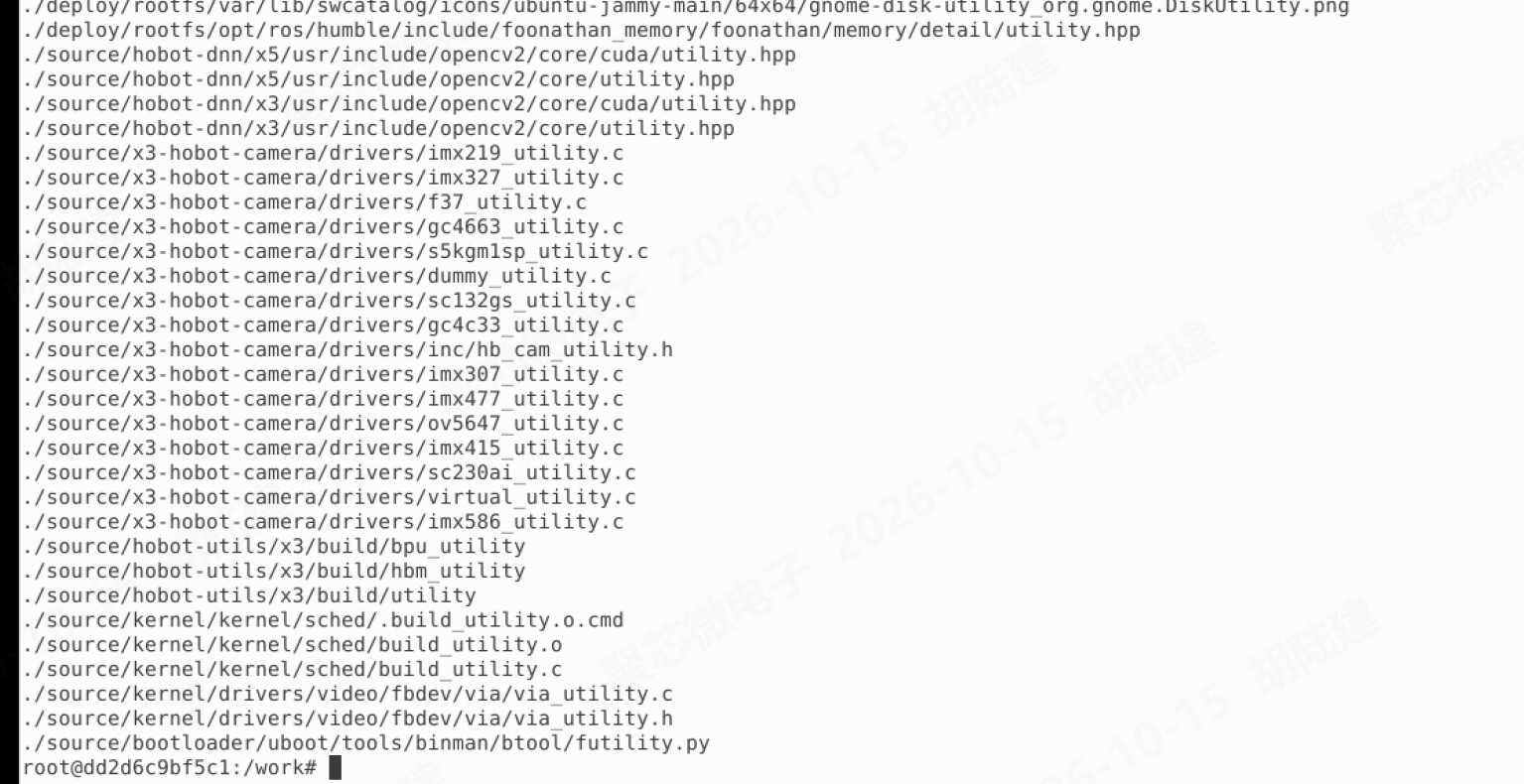

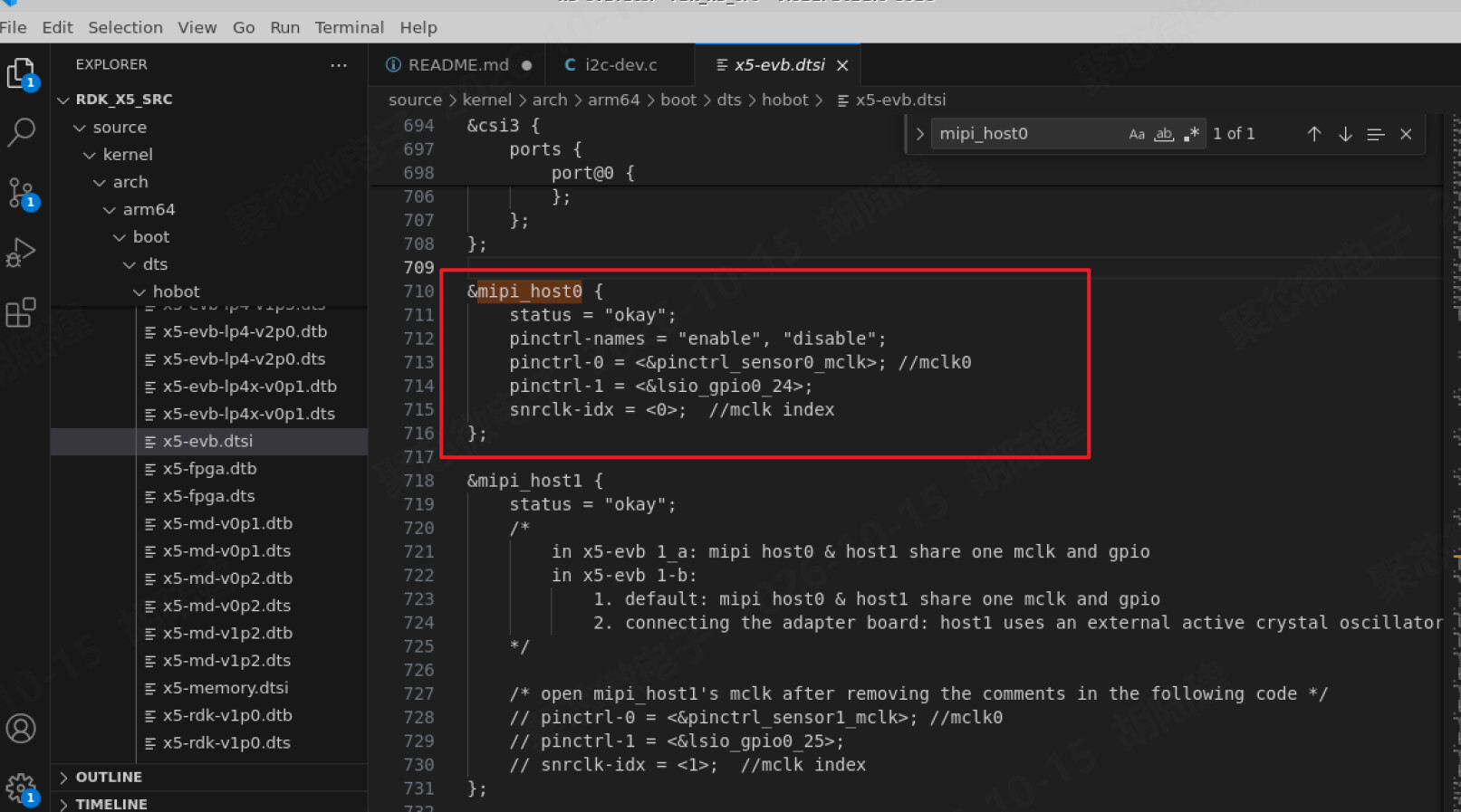

驱动源码在哪：手册 5.17.2.6 写的 hbre/camsys/libcam/src/sensor/ 是 BSP 源码包（platform_source_code 那套）的组织方式，x5-rdk-gen 里没有这一层。你截图里 /work 下 source/hobot-camera/drivers/ 的那批 *_utility.c 就是全部 sensor 实现（imx219/imx477/ov5647/sc132gs/dummy…），头文件在 source/hobot-camera/drivers/inc/hb_cam_utility.h；接口按 Camera 调试指南 5.17.2.6 的 sensor_module_t 写，最终产物落到板端 /usr/hobot/lib/sensor/lib<name>.so。同类参考还可以看板端自带的 libirs2875.so（Melexis ToF），公开仓库 x5-libcam-sensor 里有它的实现。x5-rdk-gen 仓库本身见 RDK OS 开发指南。

0x26 扫不到：i2cdetect 显示的就是 7bit 地址，0x26 应该直接出现（0x4C 才是 8bit 写法），所以不是地址格式问题。之前在一台 RDK X5 4GB（3.5.0-beta、6.1.83、x5-rdk-v1p0.dtb）上空载扫 bus6/bus4 没有任何地址，因此 0x49/0x50/0x58 来自你们模组/转接板（0x50 一般是 EEPROM，属经验判断）。模组侧有器件应答说明 I2C 供电和上拉是通的，更可能是 TOF 本身没起来——按 FAQ 的 i2c 不通顺序核对：XCLR 电平、MCLK 管脚实测有 24M 波形、1.2/1.8/2.8V 供电、以及你们原理图上 PC_GATE_SIF2610 这个使能脚由谁控制、当前什么电平。

要 X5 出 24MHz 的话：echo 24000000 > /sys/class/vps/mipi_host0/param/snrclk_freq 在那台板子上会被拒（Operation not permitted，dmesg vin mipi0: snrclk set freq not support），原因是运行的 x5-rdk-v1p0.dtb 里 mipi_host 节点没有 pinctrl-0/1 和 snrclk-idx（同镜像 EVB 系 DTB 有，snrclk-idx=0）。你板子先 cat /sys/class/vps/mipi_host0/status/snrclk 确认是不是同样情况，然后在自己的 dts 按 5.17.2.5 第 3 节给对应 mipi_host 补：

&mipi_host0 {
    pinctrl-names = "enable", "disable";
    pinctrl-0 = <&pinctrl_sensor0_mclk>;  /* 用你们源码里 mclk 那组的标签 */
    pinctrl-1 = <&lsio_gpio0_24>;
    snrclk-idx = <0>;                     /* 索引要和你们实际接的 mclk 一致 */
};

重编 DTB 后以 snrclk_freq/snrclk_en 写入成功 + 读回 + dmesg 判定（status/snrclk 只作辅助），时钟起来再拉 XCLR 扫 bus6。

数据流：RAW12 但一帧是 640x(480+1)、10 个子帧才出一帧深度、又不是 Bayer 排列 → ISP 这条路直接排除，按 FAQ yuv sensor 那节的结论从 SIF 直出到 DDR/后级模块，解析由你们自己写，效果由模组保证，也就不存在必须走 DGP 的 ISP 调优环节。

两个信息能让我把配置说具体：① 这 24MHz 是从 X5 哪根脚给的（你们那张 22pin FPC 脚位里没有时钟脚，是飞线还是模组自带晶振）？② 10 个子帧在 MIPI 上是 10 个独立帧还是一个长帧，12bit 是 1.5B/px packed 还是 2B/px 容器？

这次没有再上板核对，上面的板端读数是此前在那台 RDK X5 4GB 上做的只读检查，出图与 MIPI 数传未验证。

hu888888 · 2026 年10 月 15 日 03:31

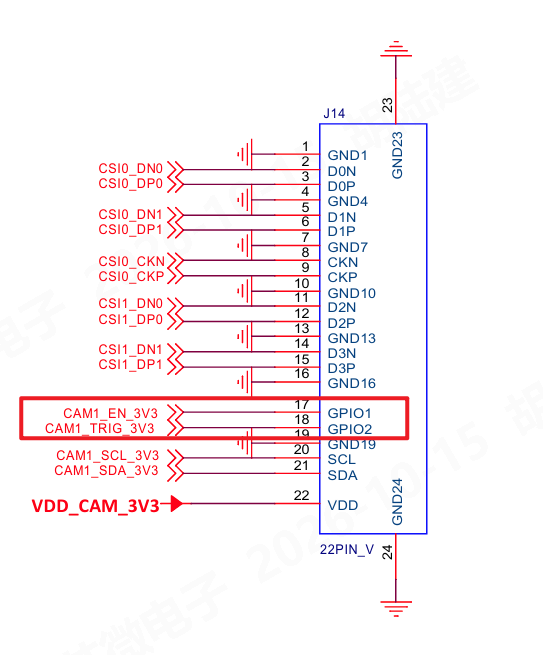

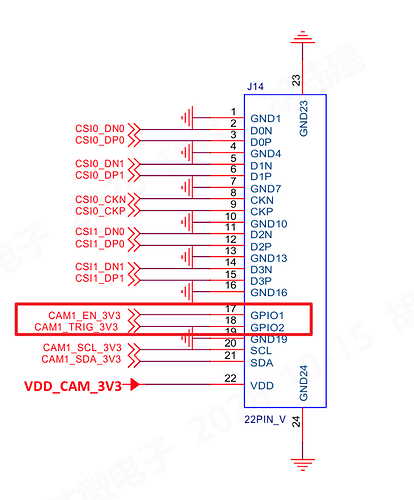

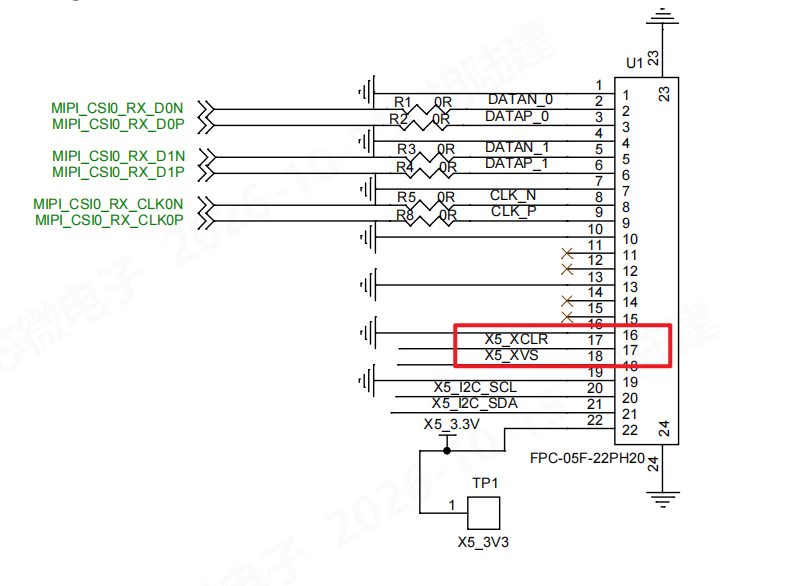

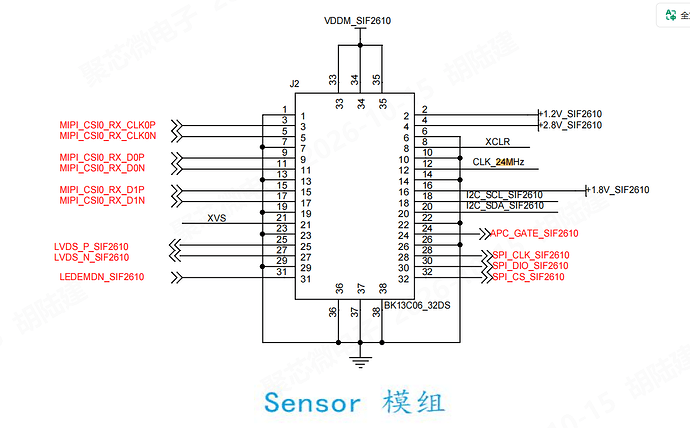

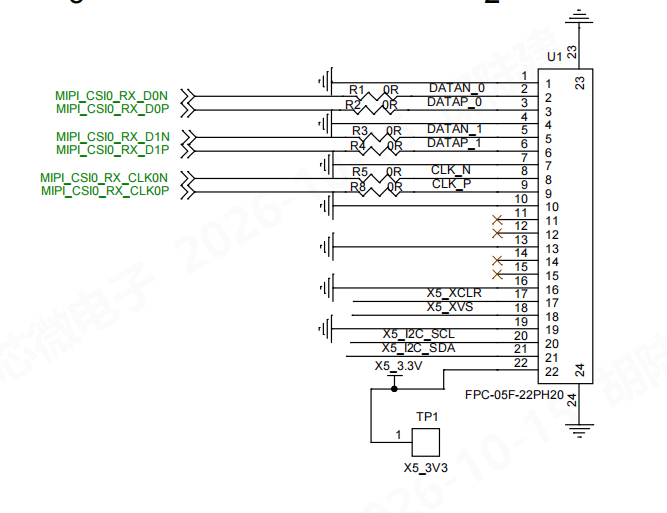

看图，X5_XCLR为模组复位信号，X5_XVS为24M时钟信号，需要X5提供，这两路对应X5原理图J14接口的GPIO1/GPIO2，该如何配制DTS（看了手册也不清楚DTS里的配制该如何填写）

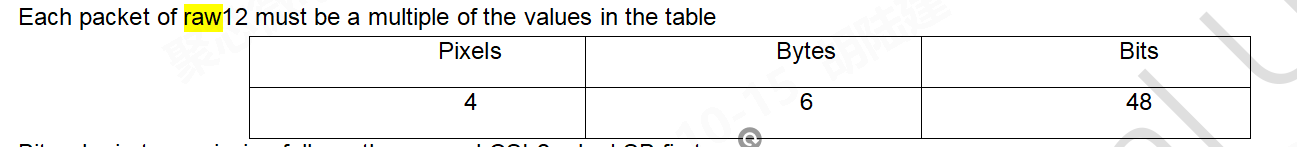

10个子帧是一个长帧，12bit是1.5B/px packed，DMA搬到BUF会往raw12高位填0组成2byte数据

瓜仔 · 2026 年10 月 15 日 03:44

复位/使能这类 GPIO 填在 vin_vcon* 节点，24M 主时钟填在对应的 mipi_host* 节点——两处都要用你们板子实际的那根 pad，不能照抄文档 EVB 示例里的 I2C4/498/mclk0（RDK X5 是另一套）。节点名/索引按你们源码 dtsi 和原理图定，vcon 号与 mipi_host 号一一对应。

时钟（X5 供 24M）：只能配在 mipi_host 节点里，sysfs 那两条 snrclk 命令能写的前提就是节点里有这三个属性：

&mipi_host<N> {
    status = "okay";
    pinctrl-names = "enable", "disable";
    pinctrl-0 = <&该口 mclk 对应的 pinctrl 标签>;
    pinctrl-1 = <&同一根 pad 的 gpio 态标签>;
    snrclk-idx = <该口使用的 mclk 索引>;
};

标签和索引从你们源码 dtsi 的 pinctrl 节点按 pad 名找；同一 SDK 里 EVB 的 dtsi 已给 mipi_host 配过这几个属性，照写法换成你们的 pad 即可。MCLK 默认是 GPIO pin，使能 snrclk 时驱动才通过 pinctrl 切到 mclk 功能（FAQ MCLK 一节）。

复位/使能：填在对应 vin_vcon 里，gpio_oth 支持多个控制脚，按顺序列；编号用 hb_gpioinfo 查 PinName↔GPIO 得到（工具说明）：

&vin_vcon<N> {
    status = "okay";
    pinctrl-names = "default";
    pinctrl-0 = <&XCLR 那根 pad 的 gpio 组>;
    gpio_oth = <XCLR 编号 其他控制脚编号 …>;
    bus = <6>;              /* 与 mipi_host 绑定的 I2C 号，不是 6 就以你们实际接线为准 */
    /* 若模组需要 X5 出同步/触发：lpwm_chn = <N>; 并在对应 &lpwmX 里使能该通道 pinctrl */
};

你们的 PC_GATE_SIF2610 若也由 X5 控制，同样列进 gpio_oth。XCLR 极性、上电时序按模组手册，不要沿用 EVB 的 0→1。

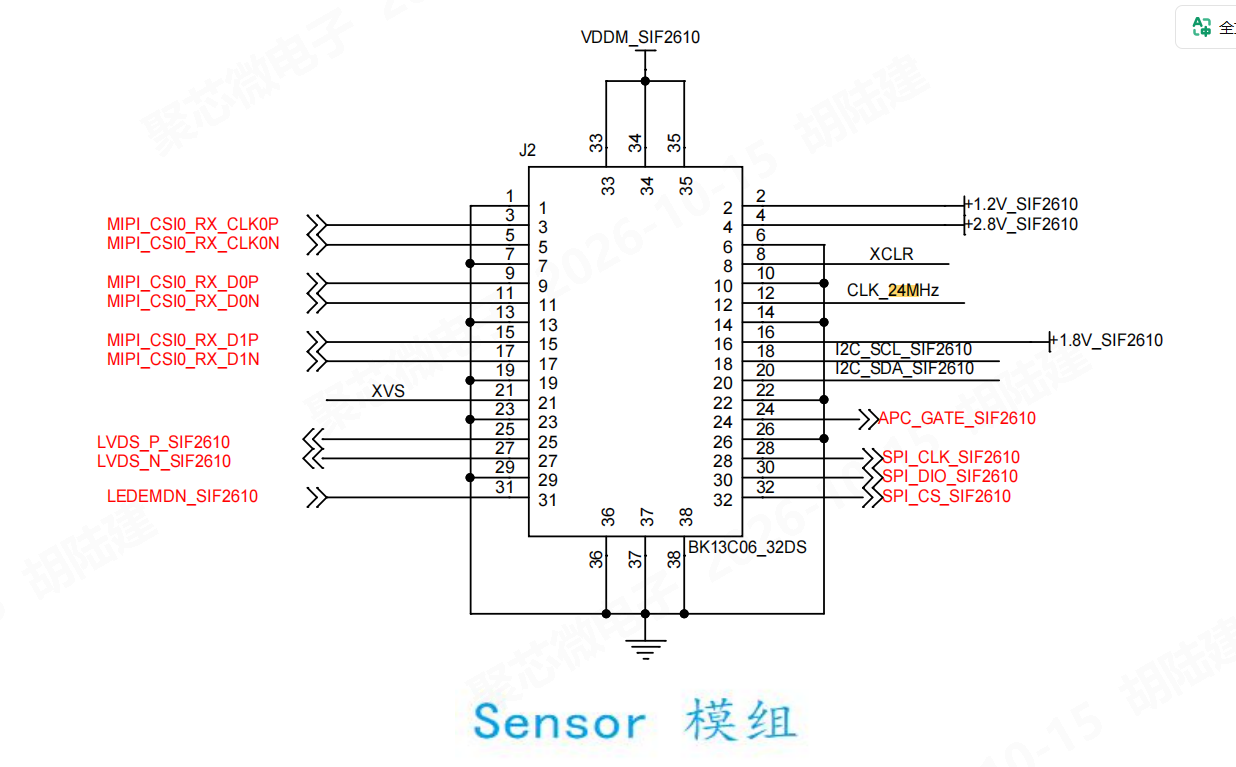

要先分清的一点：你们模组侧 CLK_24MHz 与 XVS 是两根网络，而 X5 侧「24M 主时钟」和「帧同步/触发」是两条不同路径——时钟是上面的 mipi_host/snrclk，同步/触发是 LPWM（lpwm_chn，属 slave mode 才需要）。所以请按转接板网表确认 FPC pin18（X5_XVS）在模组侧落到 CLK_24MHz 还是 XVS：落到 XVS 而只配了 MCLK，模组仍拿不到时钟，你的 0x26 就不会出现；反之则是不出流。

验证：重编 DTB 后按手册 5.17.2.5 第 5 节手动开复位 + snrclk，再 i2cdetect -y -r 6 应看到 0x26。若 snrclk_freq 写入返回 Operation not permitted、dmesg 是 vin mipi0: snrclk set freq not support，说明该 mipi_host 节点还缺 pinctrl-0/1 和 snrclk-idx（此前在一台 RDK X5 4GB、3.5.0-beta、运行 x5-rdk-v1p0.dtb 时读到过这个状态；同镜像 EVB/SOM 的 DTB 里这两个属性是有的，属 DTB 配置差异）。写入成功以读回 freq/state 为准，再用万用表/示波器量 XCLR 与时钟脚波形。J14 各脚网络可对照 RDK X5 原理图。

数据通路：10 子帧拼一个长帧 + RAW12 1.5B/px packed + 落 buf 为 2B/px 高位补 0，这就是「非 Bayer 长帧」——ISP 不能用，只能从 SIF/VIN 直出、你们自己按 640×(480+1)×10 解析。能否整帧收下、SIF 的宽高/行数上限与 stride/pack_mode/mipi host 的 ipi_16bit 怎么配，文档里没有这种非 Bayer 长帧的现成例子，要按实际 datatype、VC 和数据量在 vp_sensor_config_t 的 MIPI/SIF 配置里核对，只有实际推流才算验证。

两个信息能让我把填法说具体：① 转接板上 pin18 究竟接到模组 CLK_24MHz 还是 XVS；② XCLR 极性与 PC_GATE_SIF2610 由谁驱动（模组手册/你们原理图）。

这次板卡环境不可用、没有上板，上面的板端读数都是此前在那台 RDK X5 4GB 上做的只读检查，出流与帧组织未验证。时钟/复位这类要拿模组手册、原理图和实测波形对齐的适配，论坛可以先帮你们把配置和数据通路梳理清楚；真正联调时可能还需要通过 DGP 做项目层面对接，协调 FAE 一起看原理图和波形。

hu888888 · 2026 年10 月 15 日 06:22

主要还是资料不全，没有RDK X5 4GB的硬件原理图，我不知道复位和mclk用的哪路gpio

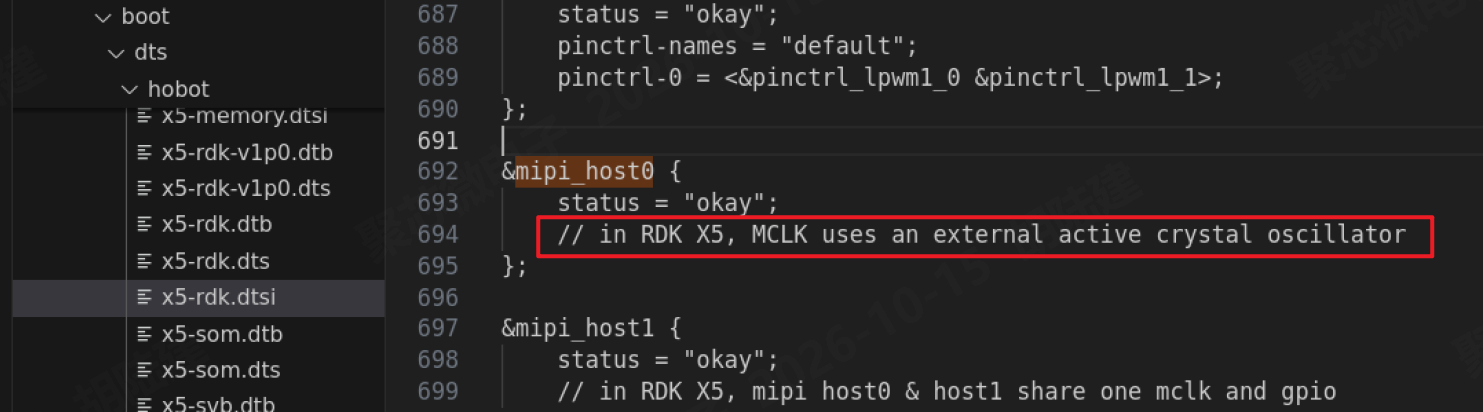

代码x5_rdk.dtsi里注释写到，mclk用外部晶震，不知是什么意思

瓜仔 · 2026 年10 月 15 日 06:29

两个问题分开答，都不需要先拿到 X5 4GB 主板原理图。

1. 复位用哪路 GPIO，读你自己的运行设备树就有。 vcon@N 的 gpio_oth 就是这一路的复位（时序控制）GPIO，bus 是它绑定的 I2C 号，vcon 号与 mipi_host 号一一对应（手册 5.17.2.5 第 1、2 节）。在这台 RDK X5 4GB（3.5.0-beta、6.1.83、x5-rdk-v1p0.dtb）上读到：vcon@0 bus=6、gpio_oth=353、lpwm_chn=4；vcon@2 bus=4、gpio_oth=351、lpwm_chn=5。也就是你扫 bus6 那路复位就是 353，和你已经 export 的 gpio 对得上。你自己核一遍：

dtc -I fs -O dtb -f -o /tmp/board.dtb /sys/firmware/devicetree/base
fdtget -t u /tmp/board.dtb /soc/cam/vcon@0 gpio_oth   # 复位 GPIO
fdtget -t u /tmp/board.dtb /soc/cam/vcon@0 bus        # I2C 号
fdtget -t u /tmp/board.dtb /soc/cam/mipi_host@3d060000 snrclk-idx

（把 vcon@0 / mipi_host@3d060000 换成你实际用的那一路。）手册 5.17.2.3 的表格里 353 标为 LSIO_GPIO1_06，可用 hb_gpioinfo 核对管脚名；"编号 → J14 第几脚"这一步才需要原理图或转接板网表，RDK X5 原理图在下载汇总里有：RDK_X5_IO_CONN_PUBLIC_V1.1.pdf。

2. "mclk 用外部晶振"的意思：5.17.2.5 第 3 节写的是 MCLK「若由 X5 提供」才需要在对应 mipi_host 节点配 pinctrl 和 snrclk-idx。这句注释是说这条板级路径上 sensor 主时钟不由 X5 的 snrclk 输出提供，所以 mipi_host 里没有 mclk 引脚可配。同一台板子上确实如此：mipi_host@3d060000/@3d080000 没有 pinctrl-0/1 和 snrclk-idx，写 snrclk_freq/snrclk_en 直接被拒，dmesg 是 vin mipi0: snrclk set freq not support（同镜像的 EVB 系 DTB 有这两个属性、snrclk-idx=0）。这只说明当前 DTB 没配这条路径，硬件上是否真拉不出时钟，要看原理图里对应脚有没有接到连接器。

所以下一步只有一个判断点：你们模组/转接板上 CLK_24MHz 这根的驱动源是谁——模组自带晶振、转接板上的晶振，还是 X5 的引脚？前两种，X5 侧不需要任何时钟配置；确实要 X5 出，再确认那根脚在 X5 侧是否可复用为 mclk（源码 pinctrl 里 pinctrl_sensorN_mclk 组对应哪根 pad），然后才谈 mipi_host 的 pinctrl-0/1 + snrclk-idx，以写入成功 + 读回 + dmesg 判定。同时按网表确认 X5_XVS 在模组侧落的是 CLK_24MHz 还是 XVS：手册里同步/触发走 LPWM（lpwm_chn，slave mode 用），MCLK 走 mipi_host/snrclk，是两条不同的路径，别直接把它当时钟脚去配 mclk。

时钟/复位这类最后要拿模组手册、网表和实测波形对齐；论坛先帮着把 X5 侧这路和配置项定下来，具体到你们模组的适配联调可能还需要走 DGP 做项目层对接，由 FAE 结合实际原理图和波形一起看。

这次没有上板验证，上面的板端读数来自此前在那台 RDK X5 4GB 上的只读检查。

hu888888 · 2026 年10 月 15 日 07:32

哪里有《X5 PIN SW Reg.xlsx》下载

瓜仔 · 2026 年10 月 15 日 07:38

这份表不在文档正文里，正式文件名是 《X5 PIN SW Reg-V1.1.xlsx》，放在官网 datasheets 下载目录：Index of /downloads/datasheets/ 。出处是 GPIO 调试指南和 Pinctrl 调试指南的“管脚查询”一节，两页都指向这个目录。

下载后按要查的东西选 sheet：

PIN Mux List：按 PinName 查默认 function 和每个 function 的 mux 值（对应代码里的 MUX_ALT0/1/2/3）；
LSIO PIN Control Register：查复用/上下拉等寄存器偏移，地址 = 基地址 + 偏移；
DW_apb_gpio8_mem_map、DW_apb_gpio32_mem_map：查 GPIO 方向寄存器和数据寄存器。

如果只是要确认某个引脚的 PinName、GPIO 编号和当前复用功能，板端用 hb_gpioinfo 更快；手册里说明板卡上没这个工具时，可通过 apt 更新 hobot-io 获取。X5 的规格书、原理图在下载资源汇总里，其它资料可在 RDK 资料中心统一查。

这轮没有做板端验证，以上给的是文档里的下载入口。
