RDK X5 裸板 CAN 通讯测试 500kbps 收发通讯报错误帧故障

sunyzh · 2026 年10 月 22 日 02:08

1、使用了RDK X5开发版。系统版本 3.5.0，内核 6.1.83。

hobot-boot	3.1.0-20260518154347
hobot-dtb	3.0.8-20260409105754
hobot-kernel-headers	3.0.4-20260409105759
hobot-miniboot	3.0.9-20260409105755
hobot-configs	3.1.4-20260409105753
hobot-io	3.1.4-20260409105736
hobot-dnn	3.0.4-20260409110123
hobot-camera	3.1.1-20260409105913

2、can 设置为 ip link set can0 type can bitrate 500000 sample-point 0.800 sjw 2 restart-ms 100

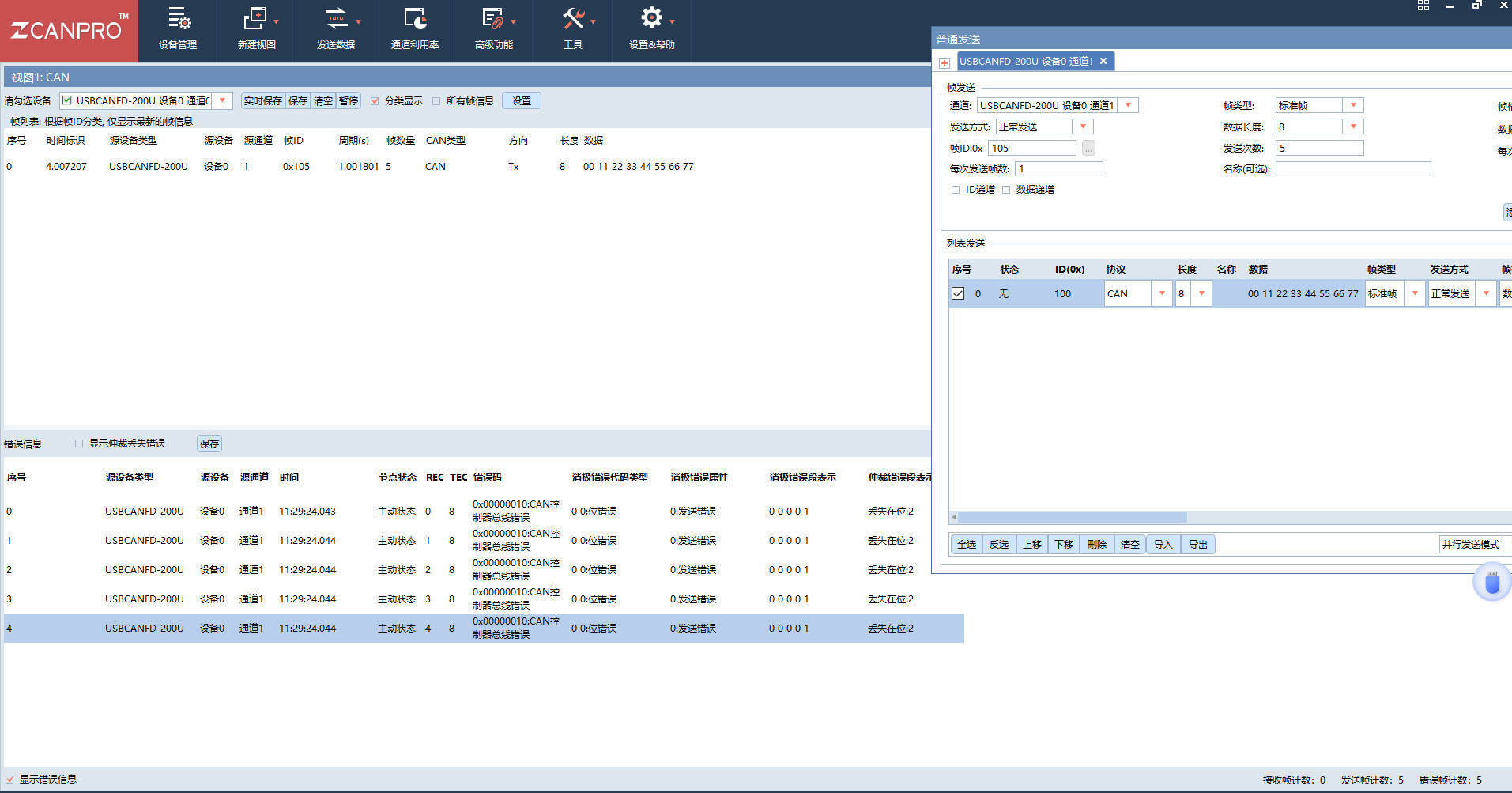

3、测试结果如图所示，CAN能够发送和接收，但是CAN 接收和发送的时候，都报错误帧。

4、log日志也请见附件。

5、问题诉求：请问如何设置常用波特率 CAN 250kbps 500kbps 1M kbps 和 CAN FD 500kbps 2Mkbps 等情况下的can BRP TSEG1 TSEG2 SJW 等参数，来避免错误帧。

这个板子买来就是想测试AI开发板和CAN通讯的，两年间也是断断续续也测试了五六轮了，RDK Studio 也换了三个版本，但是卡在CAN通讯时间一长就卡死的情况，最近RDK Studio大模型出来，方便测试了很多，但是这个问题 moss前后也跑了好多天，它定位的问题是设备树等的设置问题，也不知道对不对，还请麻烦多支持支持，解决不同波特率下CAN 能够持续发送，谢谢！

logs.zip (26.1 KB)

瓜仔 · 2026 年10 月 22 日 02:13

先给判断：能收发但两端都报错误帧，通常出在物理层或两端位定时不一致，不是设备树。DTS 只决定 TCAN4550（SPI5 + 中断/复位 GPIO）能否被枚举成 can0；你现在能收发，说明枚举、SPI 和驱动基本通了。而“跑十几分钟卡死”是另一类问题（bus-off 反复重启或 SPI/中断吞吐），要分开看。

1. 先回读真实位定时，不要只看自己下的命令

ip -details -statistics link show can0

重点看 clock、tq / prop-seg / phase-seg1 / phase-seg2 / sjw、state，以及 bus-errors / error-warn / error-pass / bus-off / re-started。同型号板卡社区回读的 CAN 时钟是 clock 20000000（20 MHz），请以你自己的输出为准。500 kbps 下正常应为 40 个 tq（tq=50 ns），采样点 80%，与你设的 0.8 一致。

2. 关于 BRP/TSEG：ip 不能直接设这几项
你只能给 bitrate / sample-point / sjw（FD 再加 dbitrate / dsample-point / dsjw），BRP、TSEG1、TSEG2 由 m_can 驱动反算。按 20 MHz 时钟，参考值如下，用于核对回读结果：

速率	BRP	prop-seg	phase-seg1	phase-seg2	SJW	采样点
250k	2	15	16	8	1	80%
500k	1	15	16	8	1	80%
1M	1	6	9	4	1	80%
FD 数据段 2M	1	— (dtseg1=6)	—	3 (dtseg2)	dsjw 1	70%

经典 CAN 建议先统一用 80%、sjw 1，排查阶段不要带 restart-ms 100（它会让 bus-off 反复重启，日志里错误帧更多、状态被掩盖）：

ip link set can0 down
ip link set can0 type can bitrate 250000 sample-point 0.800 sjw 1
ip link set can0 up

CAN FD（仲裁段 500k、数据段 2M，官方文档明确 X5 支持 1M CAN / 2M CAN FD）：

ip link set can0 down
ip link set can0 type can bitrate 500000 dbitrate 2000000 fd on
ip link set can0 up

需要调数据段采样点时再加 dsample-point 0.700 dsjw 1，若该 iproute2 版本不认这两个参数，就按上面的官方写法先用。

3. 物理层是本题最可能的原因
官方明确：距离 >1 m 或速率 >125 kbps 时，要闭合 X5 板上的 120 Ω 终端电阻开关，对端设备也必须使能 120 Ω；同时必须共地、L/H 不能接反。

断电后量 CANH–CANL，应约 60 Ω（两端各 120 Ω）；若 120 Ω 说明只有一端使能，40 Ω 说明多接了一个终端。
USB-CAN 分析仪侧的 120 Ω 是否使能、是否与 X5 用同一根地线，是错误帧最常见的来源。

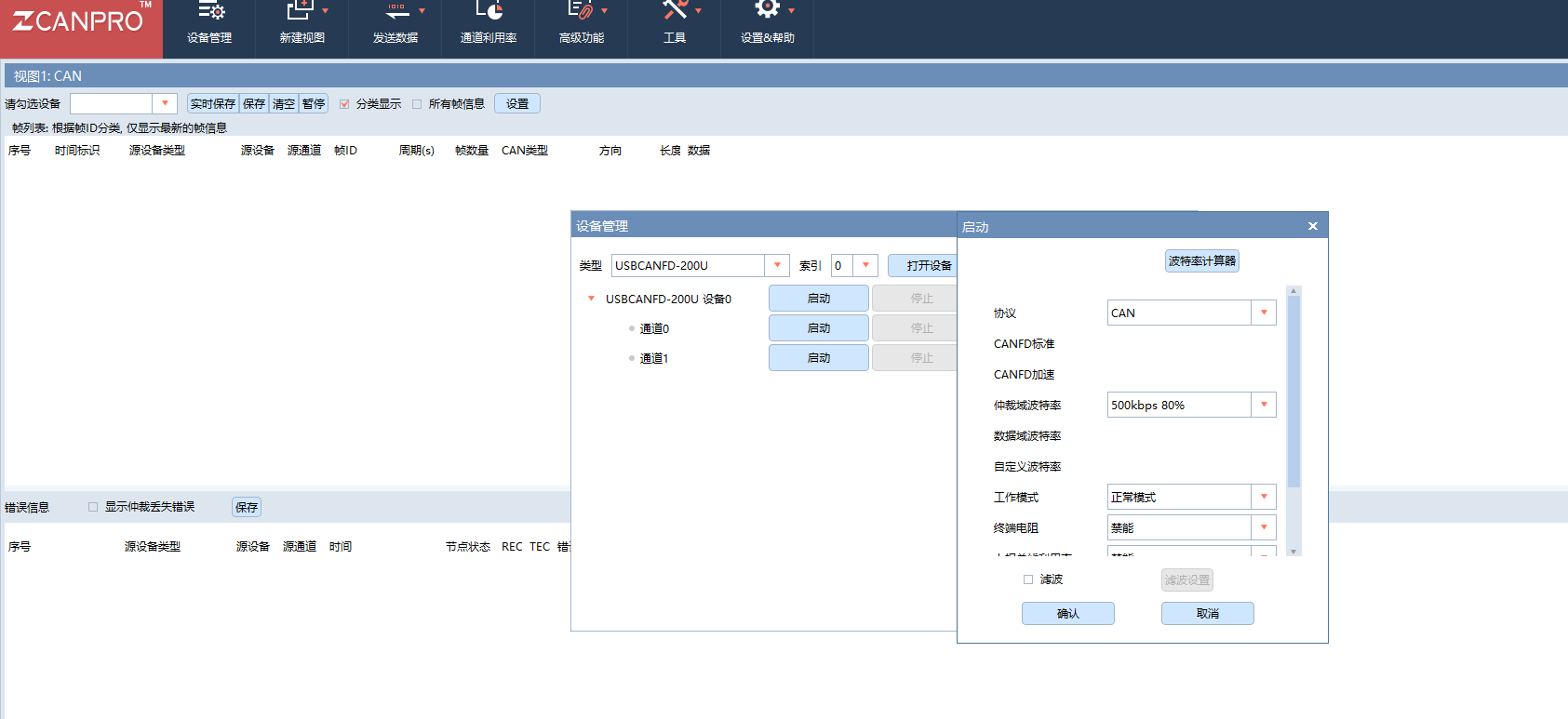

ZCANPRO 里把波特率设为 500k、采样点也设 80%，与板端保持一致。

来源：RDK X5 CAN 使用

4. 用 loopback 做一次隔离

ip link set can0 down
ip link set can0 type can bitrate 500000 loopback on
ip link set can0 up
candump can0 -L &
cansend can0 123#1122334455667788

loopback 干净（数据立刻回显、无错误计数增长）→ 控制器和位定时的软件配置没问题，问题在收发器外部或对端；loopback 也异常 → 再查 dmesg | grep -iE "m_can|tcan|spi5"。

5. 长时间卡死
去掉 restart-ms 后持续发包，卡住瞬间抓一次 ip -s -d link show can0 和 dmesg：出现 bus-off / re-started 增长属于总线错误累积（回到第 3 步查电气和采样点）；状态还正常但不再收发、dmesg 有 SPI 超时或中断丢失，才是驱动/SPI 吞吐方向，这类社区有同类反馈（如RDK X5 can 卡死），需要带日志进一步定位。

麻烦补充两个信息，就能收敛下一步：① 断电时 CANH–CANL 实测电阻是多少，X5 的终端电阻开关和分析仪的 120 Ω 各自是什么状态？② 报错误帧时 ip -details -statistics link show can0 的 state、berr-counter、bus-off 和 clock 值（可只贴这几行）。

sunyzh · 2026 年10 月 22 日 02:24

1、总的电阻是62欧，没有错。

2、请看附件log文件。

瓜仔 · 2026 年10 月 22 日 02:28

62Ω 说明两端 120Ω 都在位（并联约 60Ω），终端电阻不是这次错误帧的原因，不要再并第三个（会掉到 40Ω 反而更差）。设备树基本也可以排除：can0 能枚举、能收发，说明 SPI5 + 中断/复位 GPIO 已经通了；你现在是“帧能过、但夹大量错误帧”，属于位定时/波特率一致性或 L/H/GND 接线层面的事。

1. 位定时只能间接设置，先确认命令真的生效了
你原来那条 ip link set can0 type can bitrate 500000 ... 是在接口 up 的状态下发的，会返回 Device or resource busy 而位定时根本没改。必须先 down：

sudo ip link set can0 down
sudo ip link set can0 type can bitrate 500000 sample-point 0.800 sjw 1
sudo ip link set can0 up
ip -details -statistics link show can0

BRP/TSEG1/TSEG2 不能直接设，由 m_can 驱动按 bitrate + sample-point + 时钟反算。参考值（按 CAN 时钟 20 MHz 折算，仅用于核对回读的 tq/prop-seg/phase-seg，时钟以你回读的 clock 为准）：

速率	BRP	tq	prop-seg	phase-seg1	phase-seg2	采样点
250k	2	100ns	15	16	8	80%
500k	1	50ns	15	16	8	80%
1M	1	50ns	7	8	4	80%
FD 数据段 2M	1	50ns	—（dtseg1=6）	—	3（dtseg2）	70%

250k/1M 同理套用：

sudo ip link set can0 down
sudo ip link set can0 type can bitrate 250000 sample-point 0.800 sjw 1   # 或 1000000
sudo ip link set can0 up

CAN FD（仲裁 500k、数据 2M，官方文档明确 X5 支持 1M CAN / 2M CAN FD）：

sudo ip link set can0 down
sudo ip link set can0 type can bitrate 500000 dbitrate 2000000 fd on
sudo ip link set can0 up

排查阶段去掉 restart-ms 100，它会让 bus-off 自动重启，把“到底谁先报错”这个关键信息冲掉。

2. ZCANPRO 侧也要对齐：设备类型 USB-CAN-II、工作模式“正常”（不能是只听/静默，否则不 ACK，X5 会持续重发并最终 bus-off）、波特率 500k、采样点设 80%；若勾了“自定义 BTR/sjw”，务必与上表一致或干脆用标准 500k。

3. 三个能区分原因的步骤

双方都降到 125k 再发一次：错误帧消失 → 信号完整性/采样点/线束问题；仍报错 → 位定时或接线问题。
只让一端发：ZCANPRO 发 0x123，X5 上 candump can0 -L 持续收 1 分钟；再反过来用 cangen can0 -I 123 -L 8 -D i -g 100 发、ZCANPRO 收。哪一端一发包就报错，问题就在那一端。
X5 本地回环隔离（回环时帧不上总线，也不会被 ACK，所以这步要断开 ZCANPRO 的发送）：

sudo ip link set can0 down
sudo ip link set can0 type can bitrate 500000 loopback on
sudo ip link set can0 up
candump can0 -L &
cansend can0 123#1122334455667788

回显干净、bus-errors 不涨 → X5 控制器与位定时没问题。

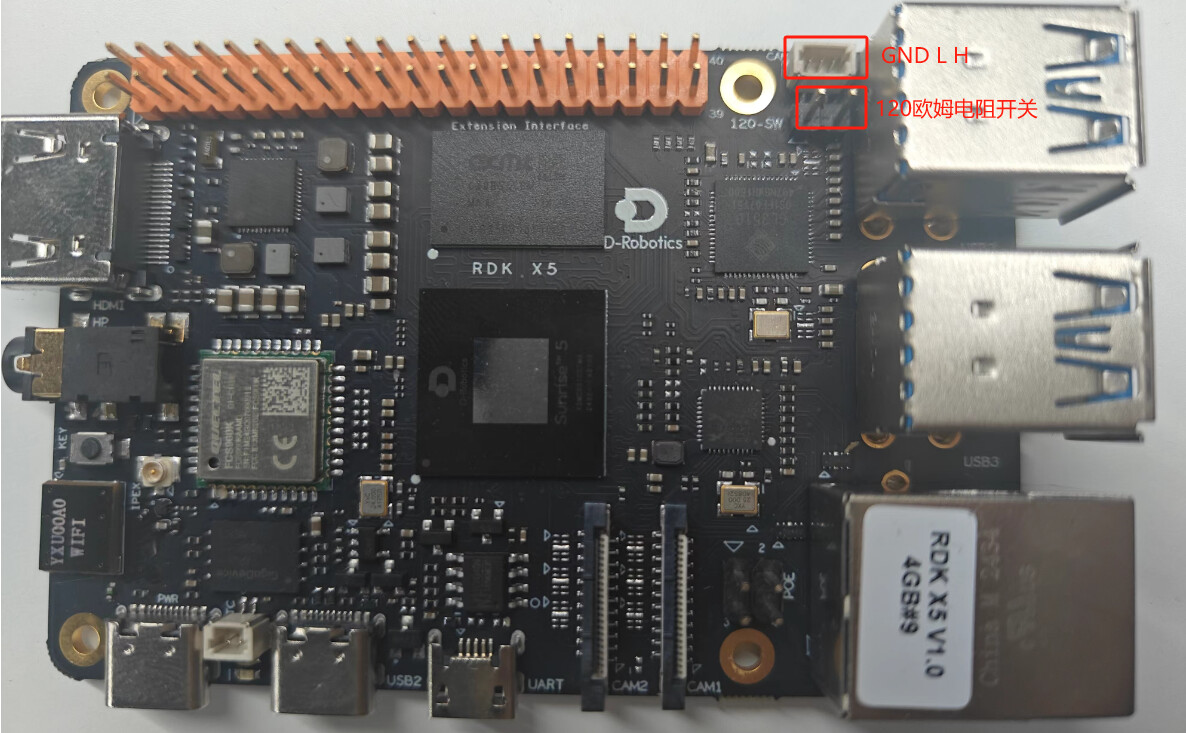

X5 板上 120Ω 开关位置与端子接线（GND–GND、L–L、H–H），对着实物核对一次接头顺序：

来源：RDK X5 CAN 使用

你附的 logs.zip 我这边打不开内容，麻烦把这两项贴成文本就能继续收敛：① 上面 ip -details -statistics link show can0 的输出（state、clock、各 seg、bus-errors/bus-off）；② ZCANPRO 里波特率那一栏的设置（是否勾了自定义 BTR、sjw 多少）。另外“跑十几分钟卡死”如果是 state 正常但不再收发、dmesg 里有 SPI 超时/中断丢失，那是另一条线（SPI/中断吞吐），把卡死瞬间的 dmesg 一起抓下来。如果多轮排查后确认是整机总线联调层面的问题，论坛这边可以先按上述梳理方案，具体项目联调可通过 DGP 项目对接与技术支持找 FAE 一起看。

sunyzh · 2026 年10 月 22 日 02:35

你自己用诊断仪验证过吗？功能都正常吗？

瓜仔 · 2026 年10 月 22 日 02:38

先直说：我没有在你的板子和这台 USB-CAN 分析仪上做过实测，也没有"诊断仪功能全部正常"的验证结论。前面几轮判断来自官方 RDK X5 CAN 文档（板载 TCAN4550，支持 1M CAN / 2M CAN FD；距离 >1 m 或速率 >125 kbps 需两端使能 120Ω）加上你给的日志和截图，属于分析推断，不能代替你现场的实测。所以下面几步的目的是让你自己把"板子"和"诊断仪"分开。

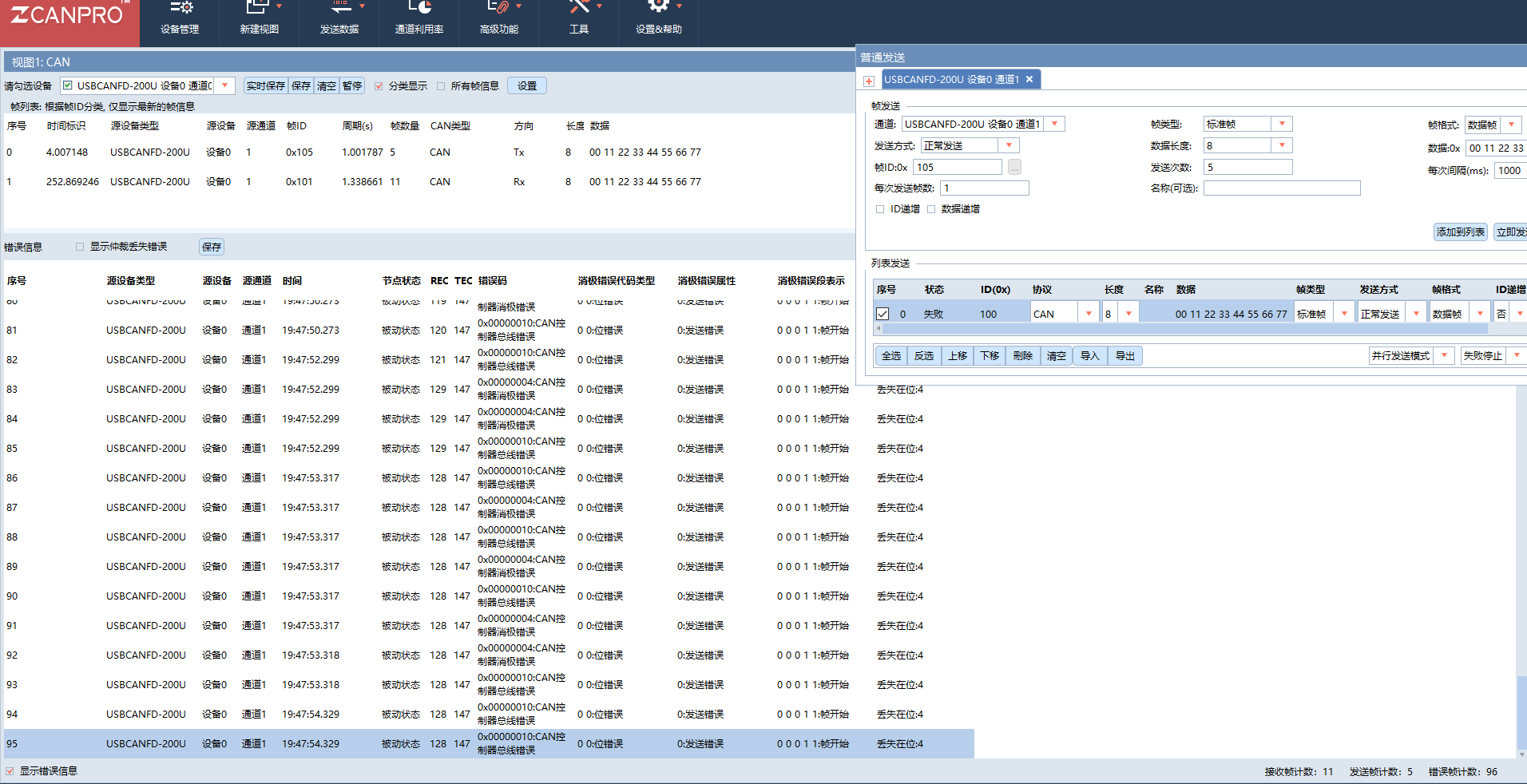

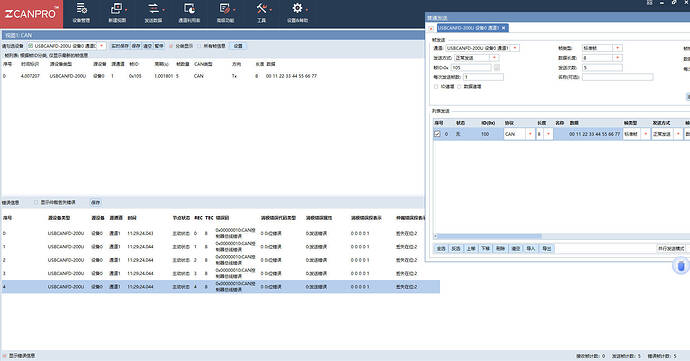

从这张截图能直接读到：Tx 的 0x001 帧状态是"发送成功"，Rx 也收到 1 帧相同数据，但随后状态列大量"错误帧"、错误类型"格式错误"，错误帧数远多于成功帧。格式错误是接收方在 CRC 分隔符、ACK 分隔符、EOF 这些固定格式位上检到显性电平才置位的，正常配置下不会持续出现；它指向两端位定时/采样点不一致（尤其分析仪侧的自定义 BTR）、或 L/H 与共地问题，而不是设备树。62Ω 已确认两端 120Ω 都在位，终端电阻可以彻底排除。

三步验证，按顺序做完即可定性：

分析仪自检：把接到 X5 的 CAN 线拔掉，只留 ZCANPRO 一台设备发送。单节点时正常现象是"应答错误"（无 ACK）。如果单独一台也一直报格式错误，说明问题在分析仪侧（固件/驱动/自定义 BTR 写错），改用标准 500k、清掉自定义 BTR 再试。
X5 回环（官方回环测试，先断开总线）：

sudo ip link set can0 down
sudo ip link set can0 type can bitrate 125000 loopback on
sudo ip link set can0 up
candump can0 -L &
cansend can0 123#1122334455667788

数据立即回显、ip -details -statistics link show can0 中 bus-errors 不增长 → X5 控制器和位定时软件侧没问题。
3. 双方都降到 125k 真实收发（官方双设备测试用的就是 125k）：125k 无错误帧 → 高速下是采样点/线束/共地问题；125k 仍报格式错误 → 位定时或接线（L/H 反接、未共地）问题。

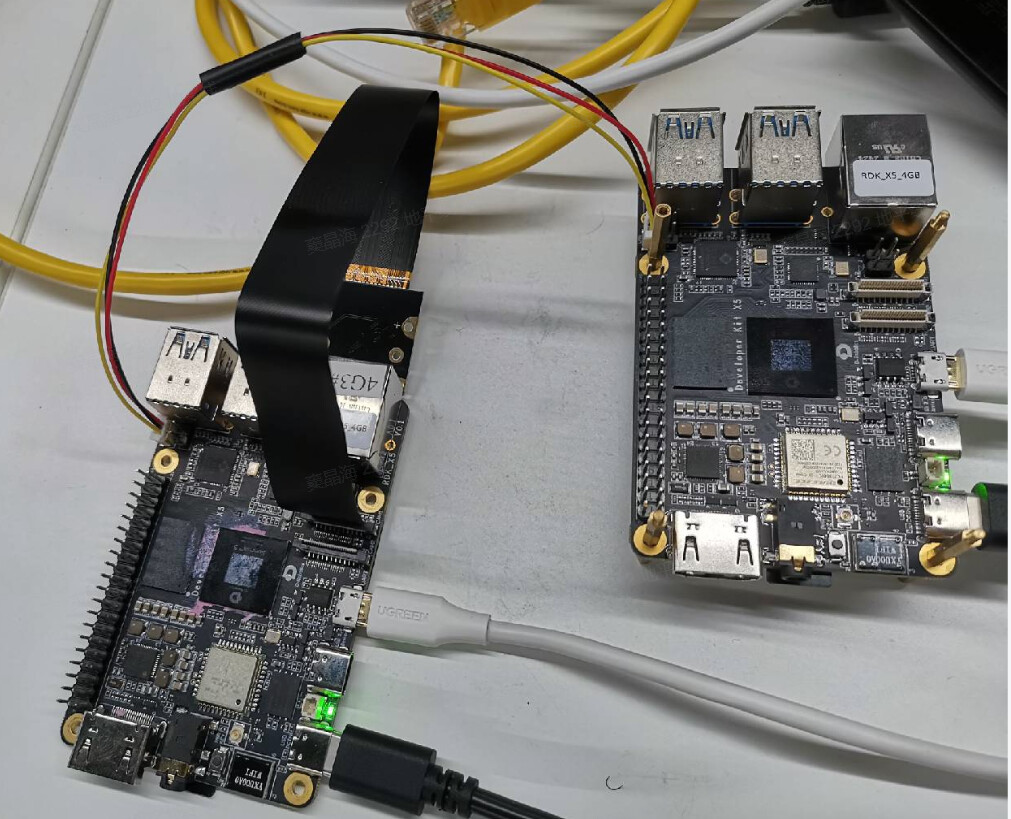

接线必须是 GND–GND、L–L、H–H，并与分析仪共地：

来源：RDK X5 CAN 使用

要把位定时对死，需要你把这两处贴成文本（截图上我看不出具体数值）：① ip -details -statistics link show can0 的 clock、bitrate、prop-seg/phase-seg1/phase-seg2/sjw、state、berr-counter、bus-errors；② ZCANPRO 定时设置里的波特率、采样点，以及是否勾了自定义 BTR、各项值是多少。

sunyzh · 2026 年10 月 22 日 02:40

你不要发重复的内容了

CanNyCat · 2026 年10 月 22 日 03:06

附件日志看过了，62Ω已记录。我没有用你这款诊断仪做过同环境实测。

日志反复出现 failed to enable configuration mode 和 probe ... -16，先处理控制器初始化/恢复异常，继续换BRP不能保证解决。no CAN clock source defined 在官方驱动里有20MHz回退，不能单凭这句判设备树缺时钟。

先执行 sudo systemctl disable --now can-init.service，停用日志里操作GPIO、重载驱动的恢复服务，再完全断电重启，用原配驱动按官方500k配置复测。BRP/TSEG先让驱动计算；若仍报配置模式错误，请通过DGP申请CAN驱动工程师支持，现有日志不用重传。

官方用法：https://developer.d-robotics.cc/rdk_x_doc/Advanced_development/hardware_development/rdk_x5/can
DGP：https://developer.d-robotics.cc/dgp

sunyzh · 2026 年10 月 22 日 03:34

CanNyCat · 2026 年10 月 22 日 03:38

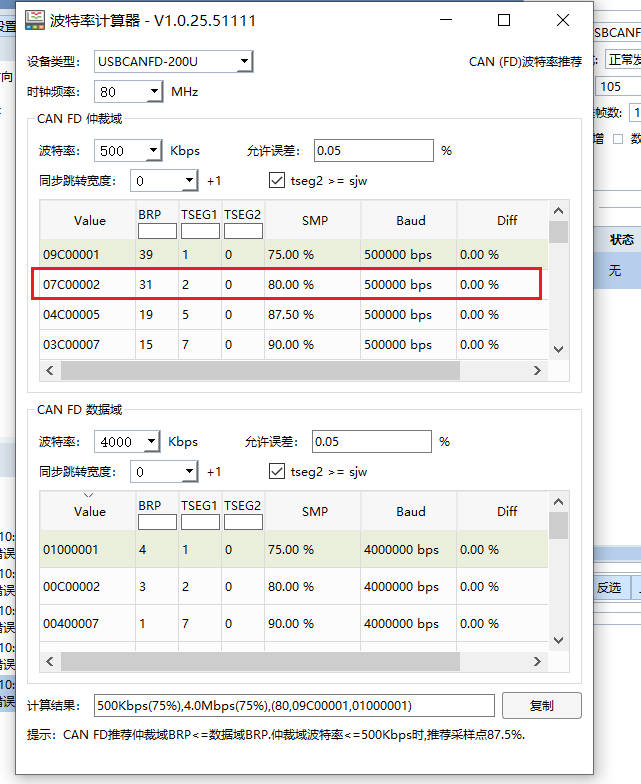

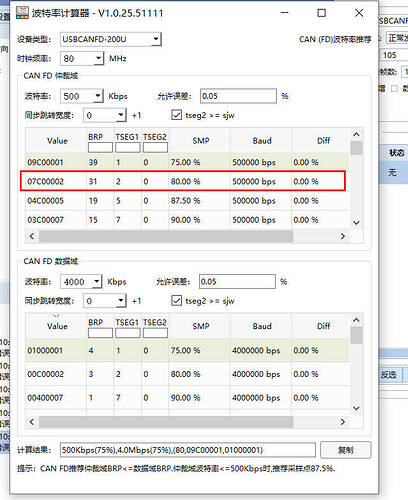

X5 这组 500k/80% 按 20MHz 计算没问题，诊断仪的 80MHz 不用跟它一致。图里圈了 80%，底部结果却还是 75%，先确认 80% 参数已真正应用到通道，再测经典 CAN。如果仍报错，就需要 CAN 工程师结合波形定位。

支持入口：https://developer.d-robotics.cc/dgp

sunyzh · 2026 年10 月 22 日 03:48

测试用的是80%

瓜仔 · 2026 年10 月 22 日 03:55

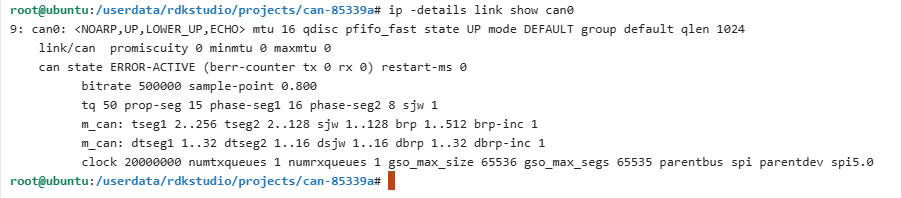

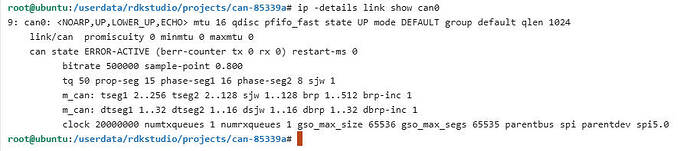

500k/80% 这一项可以收掉了：你贴的 can0 回读是 state ERROR-ACTIVE (berr-counter tx 0 rx 0)、sample-point 0.800、tq 50 prop-seg 15 phase-seg1 16 phase-seg2 8 sjw 1、clock 20000000，计算器里选的也是 500k / 80.00%，配置值不用再对。但这只是那一刻的快照，推不出错误帧是哪一端发的——同一批日志里 can-init 自报 19:45:56 是 ERROR-ACTIVE，19:48:04 又回到 ERROR-WARNING。

logs/can-20261021-1930-1950.log 里能确认的事实（行号为该文件）：

19:34:21（46–48 行）：failed to enable configuration mode → Failed registering m_can device -EBUSY → probe of spi5.0 failed with error -16；journal 同刻 625–627 行一致。
19:33:02（4–5）、19:33:21（16–17）、19:34:02（37–38）、19:41:47（62–63）、19:46:39（135–136）反复 refusing to configure device when in normal mode，配 failed to enable configuration mode / failed to disable configuration registers。
19:41:36（49–53）、19:45:29（104–108）、19:46:16（122–126）、19:48:08（159–163）是 m_can_class_unregister / tcan4x5x_can_remove / tcan4x5x_can_driver_exit，即驱动被卸载重载。日志里没有触发 reload 的脚本或其命令行，是 can-init 还是别的操作触发的我这边没核实，所以“芯片先假死导致重载”和“重载时序导致进不了配置模式”目前都只是候选，不能定因。
19:32:52（1 行）一条孤立的 Bit Error Corrected，没有上下文，无法定位来源。

要把这两条线切开只能靠冷启动，也就是上一条说的停 can-init + 整机断电 10 s 上电（不是 reboot）：只配置一次 500k/80%，中途不 down/up、不重载模块，单向持续收发 10–30 分钟。判读：

这一场不再出现 failed to enable configuration mode、错误帧也基本没有 → 问题在重复初始化/重载时序这条线，把这份日志交给 CAN 侧定位时序即可。
冷启动第一场在干净配置下仍持续报错、berr-counter 上涨 → 定时数值已排除，剩下电气与对端定时。注意分析仪按 80 MHz、X5 是 20 MHz，同样标 80% 时每 bit 的 tq 构成完全不同，这个只能靠抓 CANH/CANL 看位宽和 ACK、EOF 位置来判，不要再改 BRP 去猜。

还缺两项，截图是 -details，没有统计项：

ip -details -statistics link show can0   # bus_error、berr-counter、error-warn/pass、bus-off 累计
candump -e -ta can0                      # -e 打出错误帧标志，可看 crc / format / ack 类别

冷启动那场开始前抓一次、出现错误帧时再抓一次。之前提的分析仪单机自检和 X5 loopback 如果已经做了，把结果说一下，能直接缩小到某一端。
