rdkx5，i2c5一直识别不到设备

开发与问题
,
1

如题，rdkx5，i2c5一直识别不到设备，上逻辑分析仪只有scl有波形，sda一直都是高电平

2

SCL 有时钟、SDA 全程高，说明主机在打时钟，但 SDA 上从来没被拉低过。先靠波形把两类原因分开，再决定查哪边。

1. 抓一帧完整传输，看 SDA 在地址字节里有没有跳变（跑 sudo i2cdetect -y -r 5 的同时抓，默认 100kHz）：

  • 如果 SDA 连地址字节的 0 位都没有低电平（始终一条直线）→ 信号没从主机侧出来：SDA 这一根没通、接反，或该脚没在用 I2C5 功能。X5 的 40PIN 上 I2C5 占物理脚 3 和 5，且与 uart3 属同一组复用功能，srpi-config 里只能使能其中一项；先确认没把 uart3 打开。不过既然 SCL 能出时钟，复用多半已生效，重点放在 SDA 线路本身。
  • 如果地址字节期间 SDA 有跳变、只在第 9 个时钟（ACK 位）保持高 → 总线时序是正常的，只是这个地址上没有从机应答。这时查从机侧：模组 VCC 是否真正上电、是否与板子共地、SDA/SCL 是否接反、模组/外挂是否有上拉到 3.3V（40PIN IO 为 3.3V）、器件是否处于复位或未使能状态。用万用表测 SDA 空闲电压应≈3.3V。

2. 附带的两个快速核对

ls /dev/i2c-*
sudo i2cdetect -l          # 确认 /dev/i2c-5 对应的就是 40PIN 这路
sudo i2cdetect -y -r 5     # -r 用读模式探测，避免误写；显示 UU 表示地址已被驱动占用

若怀疑 SDA 脚本身没通，可把它临时当 GPIO 输出低再读回，看逻辑分析仪上的 SDA 是否真被拉低；仍为高就说明是线/焊点/引脚功能问题，而不是从机不应答。

X5 的 40PIN 定义和 srpi-config 里的复用配置项（sudo srpi-config → 3 Interface Options → I3 Peripheral bus config，改完需重启）见 管脚定义与应用，I2C5 默认使能情况见 I2C 应用。

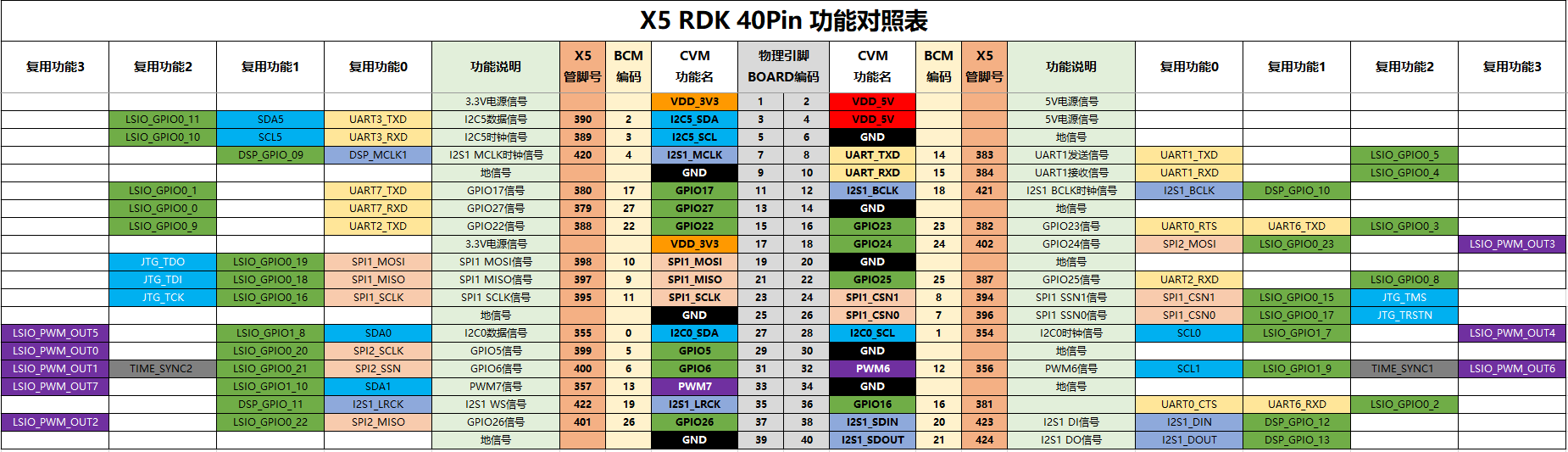

RDK X5 40PIN 管脚定义
RDK X5 40PIN 管脚定义1850×533 70.9 KB

还差两个信息：接的是什么器件、7 位地址是多少？模组自身有没有 I2C 上拉、和板子是否共地？

3

用python gpio工具对sda对应引脚也控制不了高低电平，scl可以控制

4

先别判定引脚坏了，GPIO测试要先排除复用。断电拔掉外设，再上电，在 sudo srpi-config 里把 I2C5 和 Serial3 都关闭，重启后用 GPIO.BOARD 编号、输出模式测试物理3脚（SDA），直接在板端测高低电平。

裸板能翻转就查连接线和外设；仍固定高电平，再查该脚复用/硬件。测完恢复 I2C5、保持 Serial3 关闭并重启，再测I2C。

复用说明：https://developer.d-robotics.cc/rdk_x_doc/System_configuration/srpi-config

5

SCL 能翻转、SDA 控不动，这两条合起来更像是物理 3 脚这一路根本没切到 GPIO，而不是从机不应答。X5 上 i2c5 和 uart3 是同一组复用，只有两项都关闭，接口才表现为普通 GPIO，而且改完必须重启；若 Serial3 还开着，3 脚可能仍挂着 uart3 的发送功能，空闲就是高电平，正好是“恒高 + GPIO 拉不低”。

请核对两个前提：

  1. sudo srpi-config → 3 Interface Options → I3 Peripheral bus config，确认 i2c5 和 uart3 都显示关闭，退出后 sudo reboot，再看状态才有效。配置界面可对照：管脚定义与应用。

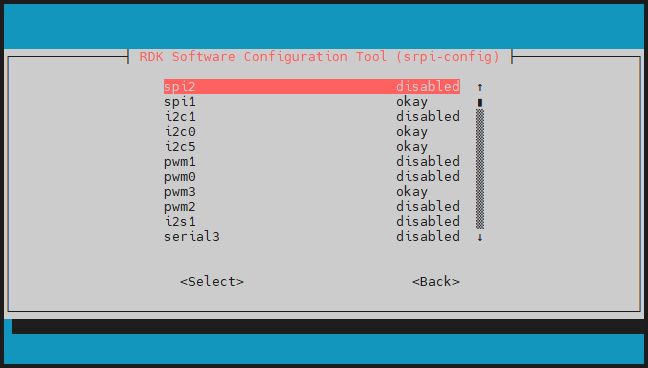

srpi-config 外设总线复用配置界面
srpi-config 外设总线复用配置界面648×368 4.76 KB

  1. 用 GPIO.BOARD 物理编号 3，且测点放在 40PIN 排针第 3 脚本身，不要夹在模组端或杜邦线末端：
import time, Hobot.GPIO as GPIO
GPIO.setwarnings(False)
GPIO.setmode(GPIO.BOARD)
GPIO.setup(3, GPIO.OUT, initial=GPIO.HIGH)
for _ in range(10):
    GPIO.output(3, GPIO.LOW);  print("LOW ", GPIO.input(3)); time.sleep(0.5)
    GPIO.output(3, GPIO.HIGH); print("HIGH", GPIO.input(3)); time.sleep(0.5)
GPIO.cleanup()

sudo python3 xxx.py 运行（BOARD 编码与回读用法见 GPIO 应用）。顺便跑 sudo hb_gpioinfo，看该 PinNum 行的 Mode/Status 是否真被 python 进程占用。

结果怎么分：

  • 排针第 3 脚能被拉到 0V，但模组端仍恒高 → 问题在排针到模组这段：线序、接触、模组侧把 SDA 强驱动为高。断电量 SDA 对 3.3V/GND 是否短路。
  • 排针第 3 脚也恒高、hb_gpioinfo 显示该脚仍被别的功能占用 → 复用没真正生效，回到第 1 步；此时再看 dmesg | tail 有无 pin 申请失败。
  • 复用确实关闭、hb_gpioinfo 也显示为输出，脚仍拉不动 → 才轮到怀疑该脚本身或焊点，可换另一路空闲脚做同样测试作对照。

你现在是在关闭 I2C5 并重启之后测的，还是之前测的？测点夹的是排针还是模组那一端？
