代码设置了0x02 chip addr，chip id 0x53 ,实际读出来也是对应，但是日志显示找不到sensor 是什么原因

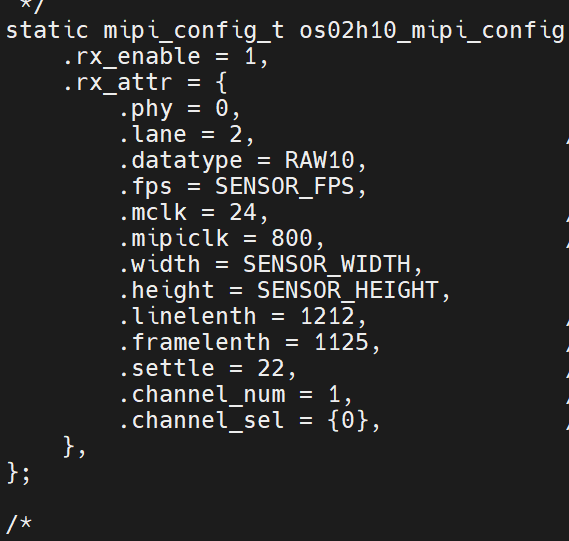

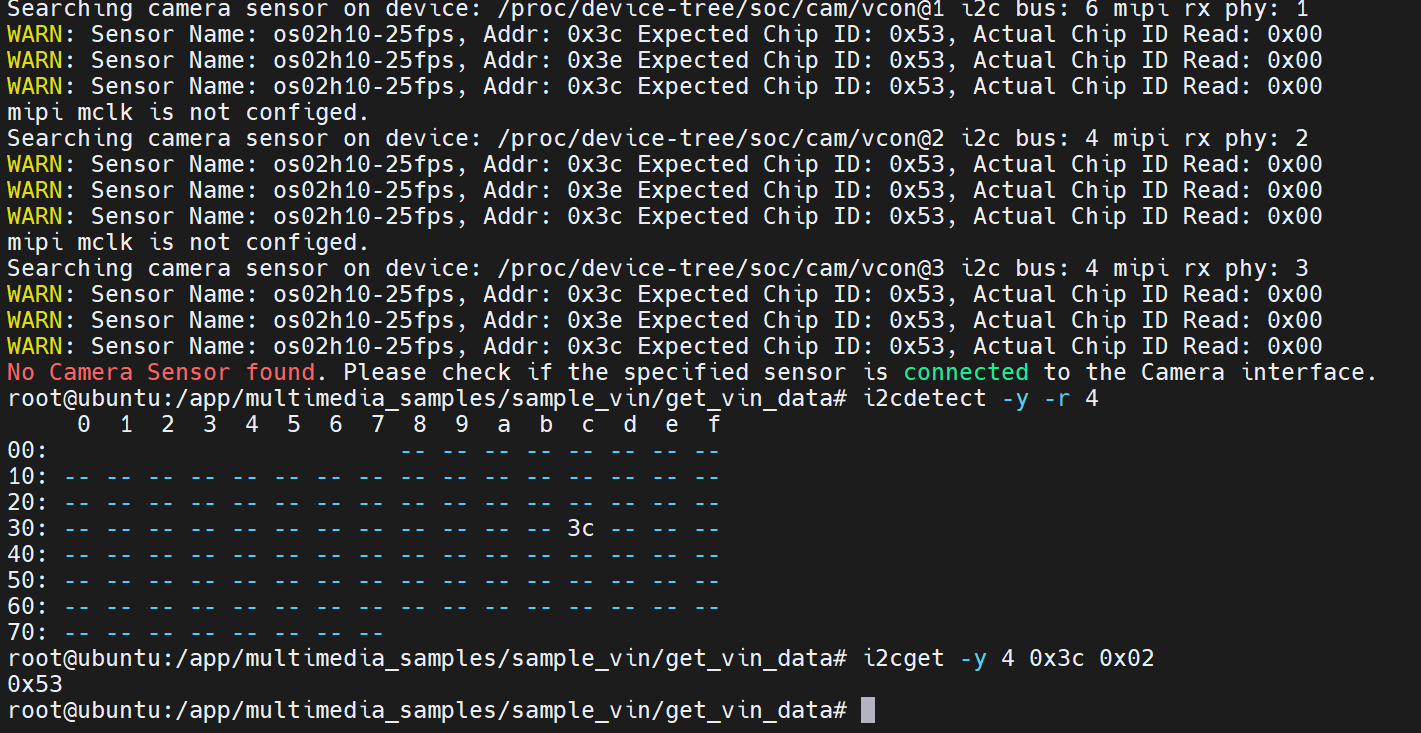

i2cget 能读到 0x53，说明器件供电、I2C 通路和 7 位地址 0x3c 都没问题；框架读到 0x00 是它自己那条读取路径和你用户态读法不一致，并不等于“没有 sensor”。日志里 vcon@1 绑 bus 6、vcon@2 和 vcon@3 都绑 bus 4，并且在逐个试 0x3c / 0x3e，所以先别把“搜不到”当成器件问题。
1）区分寄存器地址位宽（最常见的差异点）。i2cget 走的是单字节寄存器地址，而 sensor so 里 SENSOR_MODULE_F(xxx, CAM_MODULE_FLAG_A16D8) 声明的是 16bit 寄存器地址 + 8bit 数据。两种方式各读一次同一个 chip id 寄存器：
i2ctransfer -y 4 w1@0x3c 0x02 r1 # 8bit 寄存器地址
i2ctransfer -y 4 w2@0x3c 0x00 0x02 r1 # 16bit 寄存器地址
若只有 8bit 形式返回 0x53，就说明 so 里的 flag 要和器件实际一致（8bit 地址/8bit 数据，如 A8D8 一类），chip id 的寄存器地址、期望值/掩码也按 datasheet 逐字核对。
2）确认框架探测的 bus/addr 和你实测的一致：日志显示 vcon@2 与 vcon@3 都绑了 bus 4，请按原理图确认实际接入的 RX 口与 vcon/rx_phy 一一对应；同时确认 sample 配置表里 addr 是 7 位地址 0x3c（不是 0x78），并确认板端加载的就是你新编的 so（ls -l /usr/hobot/lib/sensor/ 下同名库是否有多份、路径是否被覆盖）。

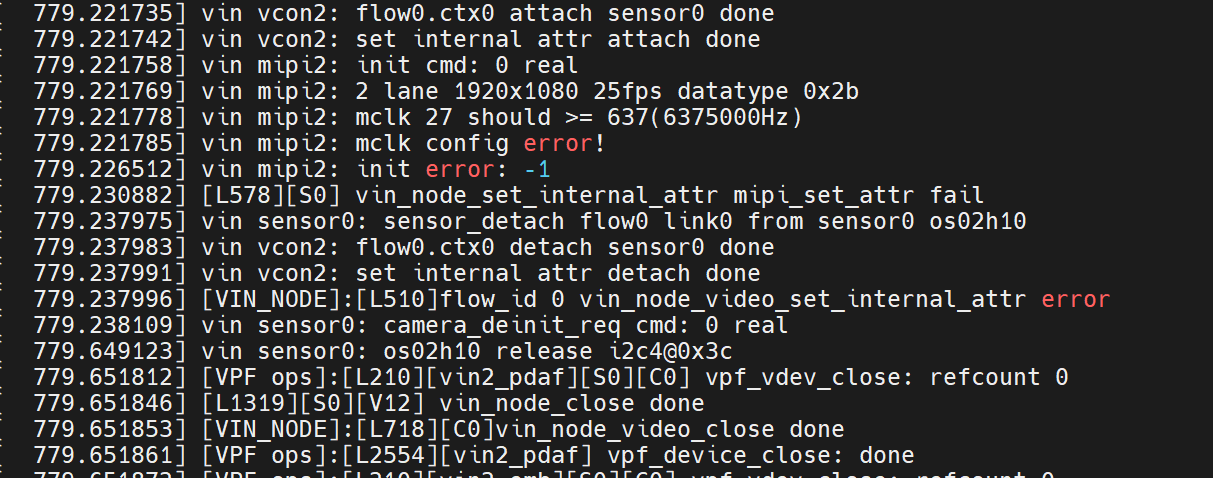

3）日志里的 mipi mclk is not configured 未必是 chip id 读 0x00 的原因，但如果你的模组靠 SOC 给 mclk，需要先把对应 RX 口切到 24M mclk（S100 相机扩展板拨码开关；S600 走加串器），否则后面开流还会失败。
参考 Camera 点亮：添加新 sensor（dts/i2c/mclk、sensor 驱动与配置字段说明）。
还需要确认两点：板型是 S100 还是 S600、系统/SDK 版本；你这次是只改了 sample 的 sensor 配置，还是同时重编了 /usr/hobot/lib/sensor 下的 so、并改过 dts 里的 vcon bus 号？
sensor 寄存器是8 位地址，8位数据，这个需要另外设置吗，在哪里设置
要设置，而且不在 sample 的 sensor 配置表里——那张表的 addr 只是 7 位从地址，0x3c 你已经填对了。位宽声明在 sensor 驱动 so 里，两处：

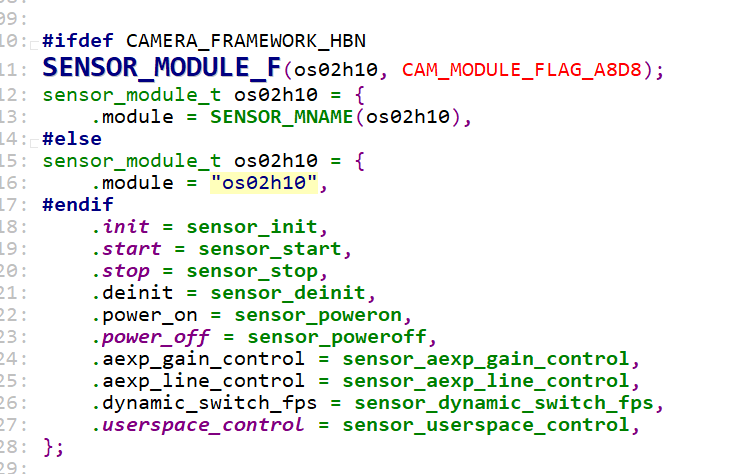

1）模块声明里的 flag。官方模板就是 SENSOR_MODULE_F(imx219, CAM_MODULE_FLAG_A16D8);，从命名看 A16D8 指寄存器地址 16bit、数据 8bit，而你的器件是 8bit 地址 + 8bit 数据，需要换成 8bit 地址对应的宏。宏名先去 SDK 头文件确认，别凭猜：
grep -rn "CAM_MODULE_FLAG" <hobot-camera源码目录>/ --include=*.h
看宏定义旁的注释选 8bit 地址那一项替换掉 A16D8。
2）驱动内部的寄存器读写和 init setting 表。寄存器地址只发 1 字节，读写封装不要沿用 imx219 那套 uint16_t addr（会发 2 字节地址）；setting 表里的寄存器地址也按单字节写。
改完重编 so，拷到 /usr/hobot/lib/sensor/，再跑 get_vin_data，看 WARN 行的 Actual Chip ID 是否变成 0x53。

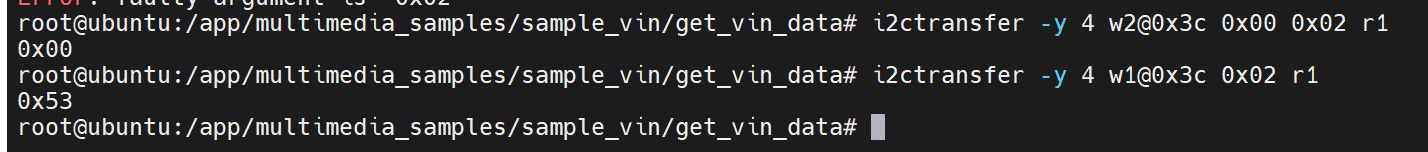

依据：你上一张图的实测已经把方向定下来了——w2@0x3c 0x00 0x02 r1 读回 0x00，w1@0x3c 0x02 r1 读回 0x53，说明这颗器件不接受 16bit 地址访问；框架读回 0x00 与"按 16bit 地址发出去"的结果一致，所以最可能卡在 A16D8 这个声明上（这一条是推断，改完以日志为准）。
参考 添加新 sensor 点亮步骤（SENSOR_MODULE_F 标志位写法、so 部署路径与错误码）。
如果 grep 出来只有 A16D8 一类、没有 8bit 地址的枚举，把头文件里这几个宏发我，我们再看检测侧该怎么改；mipi mclk is not configured 和 vcon@2/vcon@3 都绑 bus 4 是另外两条独立问题，等这个过了再顺着日志处理。
我的是rdx x5平台，没有找到设置数据长度的地方
X5 上没有“数据长度/地址位宽”这个配置项，sample 的 sensor 配置表里 addr 只是 7 位从地址，也没有 json 或图形界面可设——位宽写在你自己那个 sensor 驱动 so 的源码里，改完重编再部署到 /usr/hobot/lib/sensor/。官方 Camera 调试指南给的驱动位置是 hbre/camsys/libcam/src/sensor/<sensor_name>/，产物是 lib<sensor_name>.so。
两处要看：
1）模块声明里的 flag，官方各厂家 bringup 示例都是这一行：
SENSOR_MODULE_F(os08c10, CAM_MODULE_FLAG_A16D8);
A16D8 = 16bit 寄存器地址 + 8bit 数据，你这颗是 8bit 地址，就得换成头文件里 8bit 地址对应的宏。宏名别猜，直接在源码树里查：
grep -rn "CAM_MODULE_FLAG" <libcam源码根目录>/ --include=*.h
2）驱动内部读写寄存器的封装。实际发几个地址字节由这段代码决定；若沿用参考驱动那种 uint16_t addr 的参数（如 os08c10/imx219 风格），读 chip id 时就会发 2 字节地址。init setting 表里的寄存器地址也按单字节写。

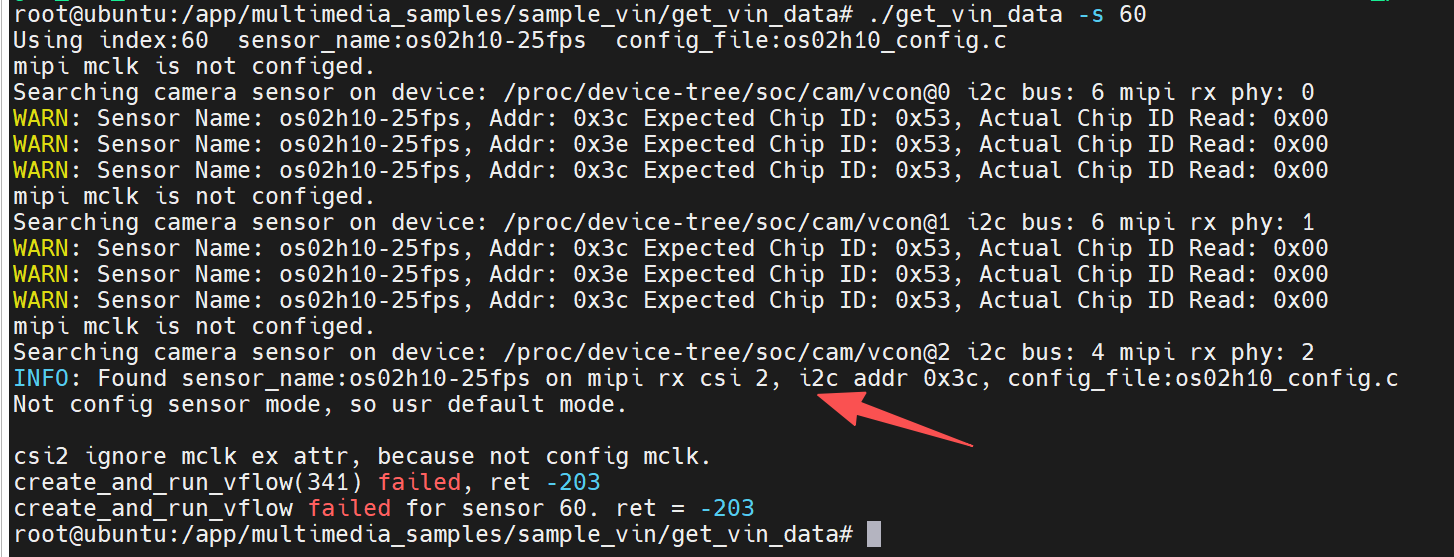

需要纠正一点判断依据：你日志里 0x3e 那一行同样打印 Actual Chip ID Read: 0x00，而 i2cdetect 显示 0x3e 上没有器件，说明读失败也会显示 0x00。所以 0x00 本身不能直接证明是 16bit 地址造成的，得看 i2c 返回码或驱动侧打印才能定性。先确认这行打印是谁出的：
grep -rn "Actual Chip ID" /app/multimedia_samples /usr/hobot 2>/dev/null
带 os02h10-25fps 这种名字，说明是 app 侧按配置表遍历探测；如果这段探测不走你的 so，改 flag 对这行无效，要按它用的读接口去核对位宽。
把你 so 里 sensor_init 读 chip id 那段贴出来（或直接说 sensor 型号 + chip id 寄存器地址），我按这个帮你确认该用哪种位宽。
参考：Camera 调试指南（驱动位置与命名、sensor_module_t 接口）、OmniVision Sensor Bring-Up（SENSOR_MODULE_F 模块声明写法）
X5 要看 vp_sensors/vp_sensors.c 的 read_chip_id()：官方默认读法固定发送两字节寄存器地址，与你单字节读到 0x53、双字节读到0的现象一致。这段探测不会跟着 sensor so 的位宽标志改变。
给 os02h10 单独使用8位地址/8位数据的读ID逻辑（向 0x3c 发 0x02，读1字节并校验 0x53），再重编 get_vin_data。新版可用 read_chip_id_cb，旧版加专用分支，别全局改公共函数影响其他相机；后续驱动的寄存器读写也要匹配8位格式。
官方代码：https://github.com/D-Robotics/x5-multimedia-samples/blob/main/vp_sensors/vp_sensors.c

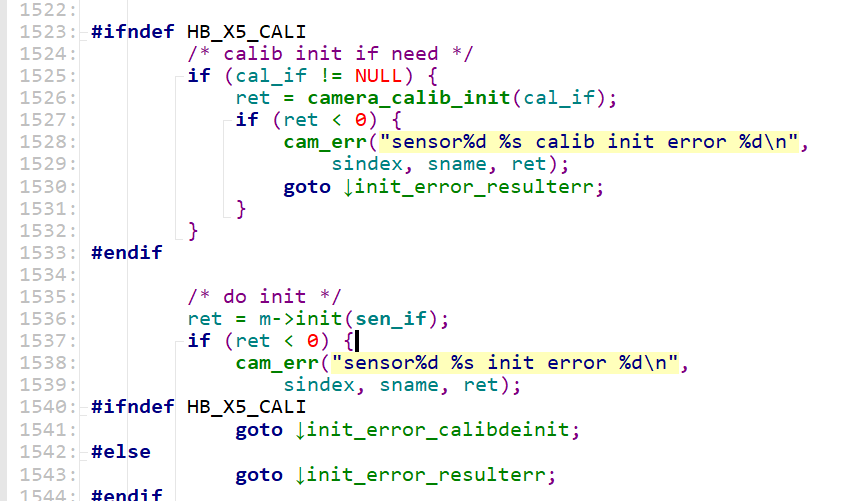

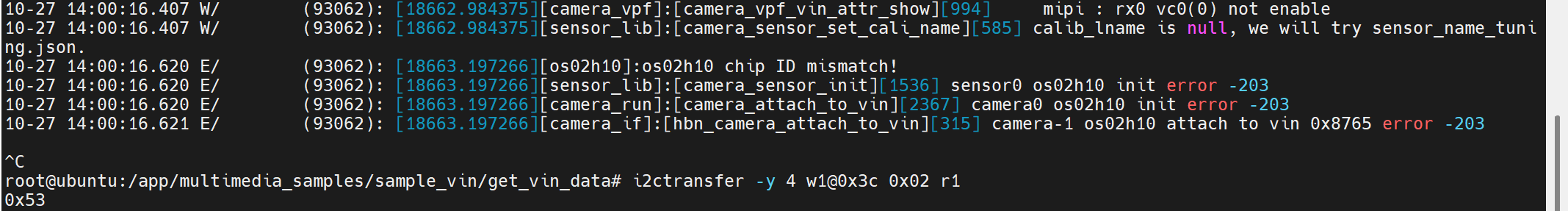

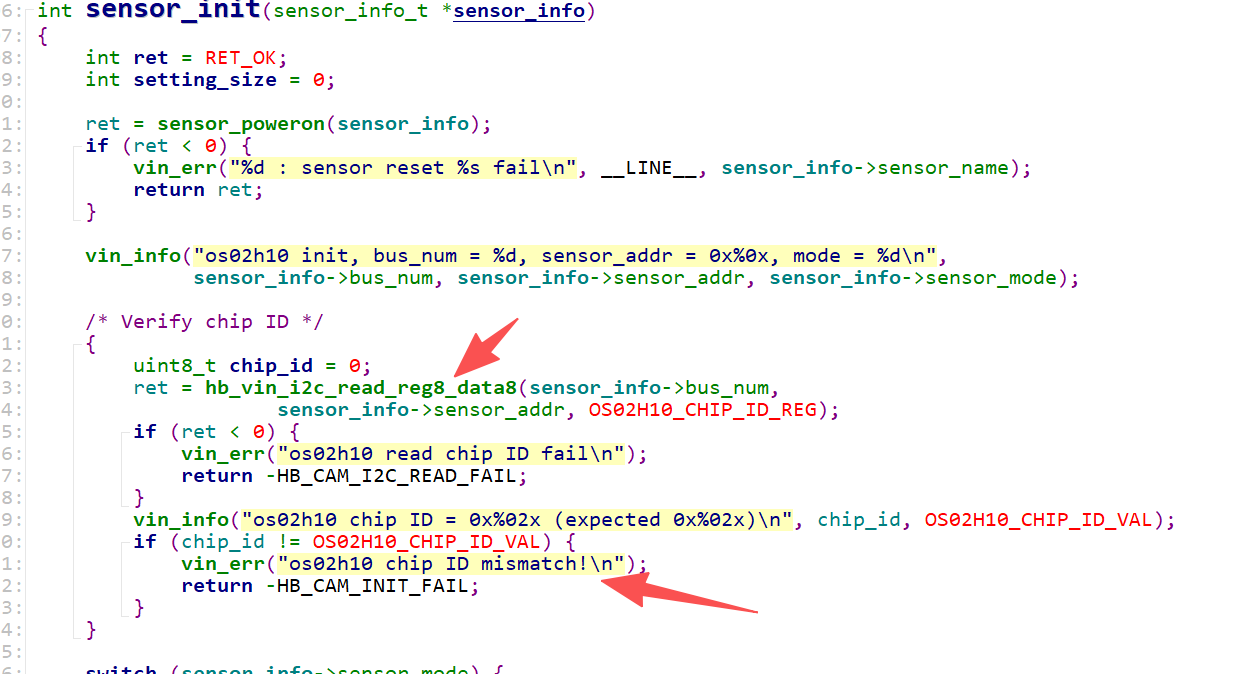

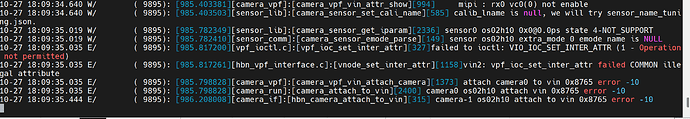

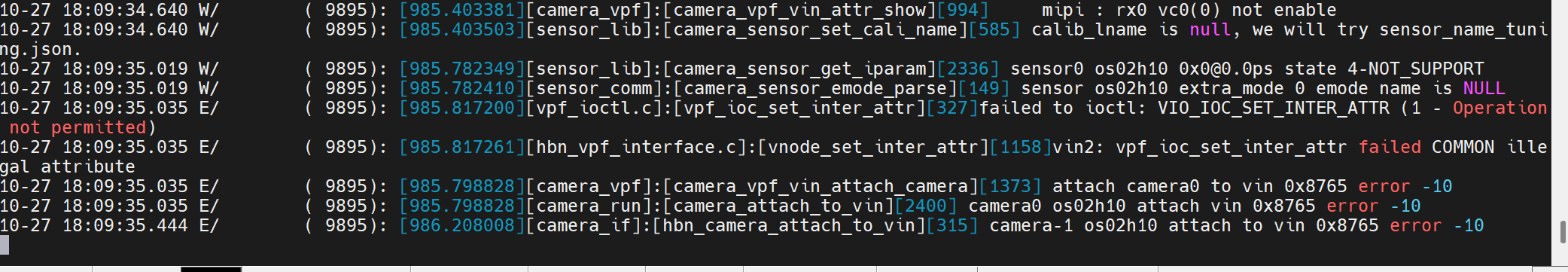

样例侧已经探测到了；第10楼的 os02h10 chip ID mismatch 是驱动内部校验失败，随后才返回 -203。现在查 libos02h10.so 的 sensor_init() 中打印这条错误的位置。
确认这里也用8位地址/8位数据读取：总线4、设备 0x3c、寄存器 0x02 应读到 0x53；ID 寄存器及完整校验值要按 OS02H10 手册核对，别保留原参考 sensor 的值，也别跳过校验。重编并替换板端实际加载的 so；只改样例探测还不够，驱动后续寄存器读写也要匹配。
