针对特定的问题,请参考特定领域问题的发帖模板继续提供相关信息: forum.d-robotics.cc/t/topic/28613连接排线 RDK S100 MCU Port EXpansion Board FPC的原理图哪里可以获取到?官方能否提供
瓜仔
(瓜仔)
2
公开资料集中在 RDK S 文档「1.6 资源汇总」的 RDK S100 MCU Port Expansion Board 分节,现有条目:
关于 FPC 原理图:文档里对这根排线只公开了 STEP 3D 模型,没有单独的“FPC 原理图”条目;参考设计 zip 内是否含 FPC 图我无法从文档描述确认,需下载后看包内目录。另外资源汇总给出的完整设计资料路径为 /RDKS100_V4.0.5-20260507/RDKS100_datasheet_and_design_guide/HardwareReferenceDesign/(在归档的 S100 发布目录下取)。

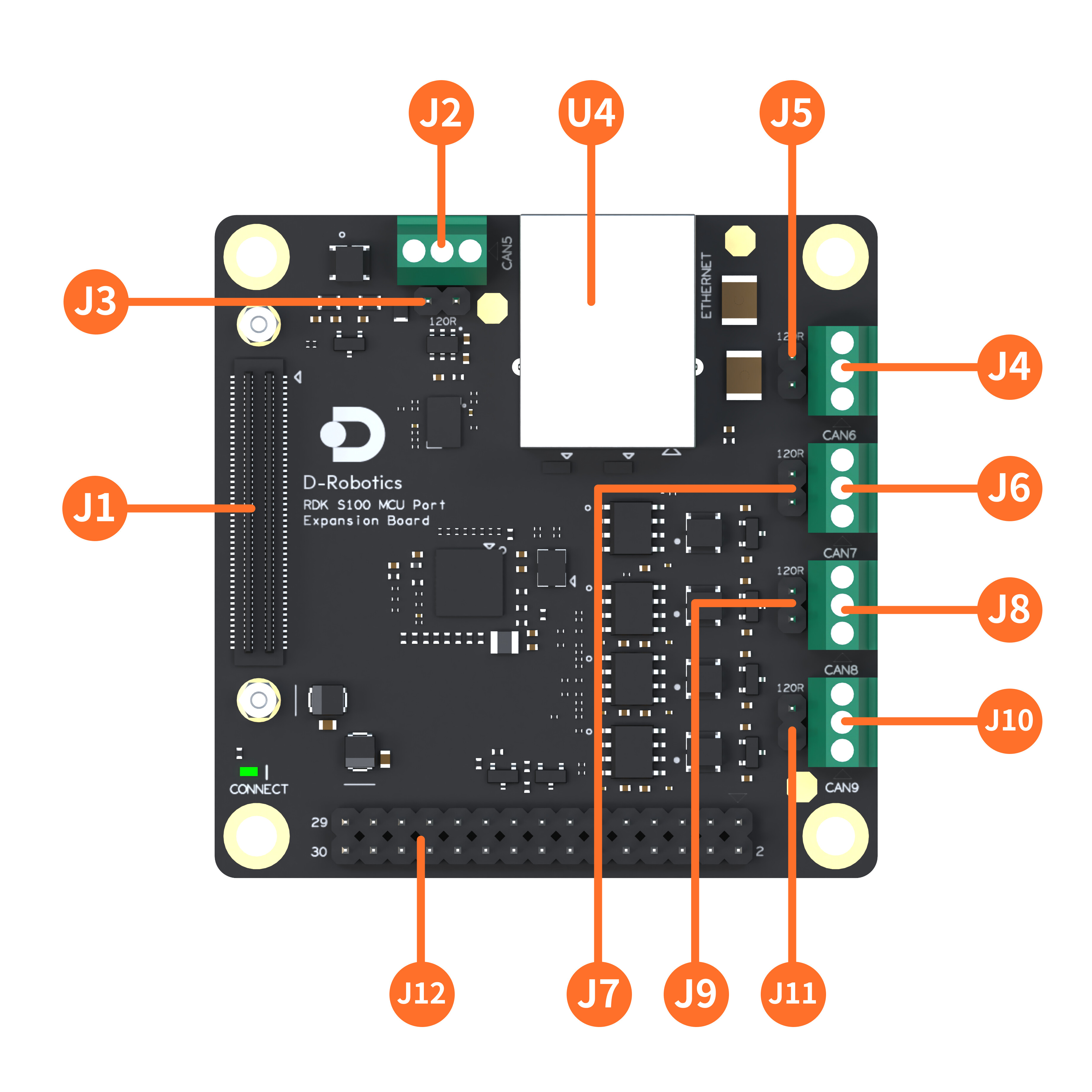

如果目的是自制/延长这根排线,通常不必等 FPC 原理图:它是无器件的转接排线,就是主板 100-Pin MCU Expansion Connector(J23)↔ 扩展板 100-pin 连接器(J1)一一对应。装线时按扩展板 FPC 丝印走:“MAIN”侧接主板 J23,“SUB”侧接扩展板 J1(见 MCU 接口扩展板说明)。
更完整的 S100 硬件设计资料属于商业版范围,需按硬件资料页的流程(填问卷 + 签 NDA,3~5 个工作日联系)申请;若是定制排线或二次开发要联调,可通过 DGP 项目对接与技术支持 对接 FAE 说明具体需求。
确认一下你的场景:是自制/加长这根 FPC,还是排查排线通断或某路信号?如果是后者,按 100-pin 定义查信号比找 FPC 原理图更直接,告诉我具体信号(CAN、以太网、ADC 等)我可以对照接口资料给范围。
瓜仔
(瓜仔)
4
这根不是普通压线排线,而是一块带两个 100-pin 连接器的柔性板(FPC,含丝印 MAIN/SUB,无任何器件),连接关系就是主板 J23 ↔ 扩展板 J1 一一对应。所以关键不是"原理图",而是:连接器型号、100-pin 定义、机械尺寸与层叠这三样。
- 先拿几何依据:下载 FPC STEP 模型(V1.0.0)(入口:资源汇总 的 RDK S100 MCU Port Expansion Board 分节),在 CAD 里量总长、两端连接器位置、Pin1 方向、补强与弯折区。这是目前公开的唯一机械依据。
- 连接器型号和 FPC 层叠:公开下载只有 STEP、扩展板参考设计和规格书,没给 100-pin 连接器型号与叠层,投板前必须拿到,否则容易扣不上或阻抗不控。可按硬件资料页问卷+NDA 申请完整设计资料,或通过 DGP 项目对接与技术支持 向 FAE 说明"自制 100-pin 延长 FPC"要这两项。
- 设计要点:网络 1:1 直连、无器件;不要按"1→100 顺序"想当然,柔性板两端连接器一般呈镜像关系,按 STEP 加实物丝印(MAIN 接主板 J23、SUB 接扩展板 J1)核对;RGMII 千兆对等长/阻抗、CAN FD 与 1.8V/3.3V IO 之间加地隔离(J23 的信号构成见 MCU Expansion Connector);VDD_AON_PERI_MCU_5V/3V3 按最大 1000mA 留线宽。
- 回来后先测:100 点逐点通断 + 相邻短路 + 5V/3V3 对地阻值,再上电验以太网与 CAN。加长越长越吃信号完整性,能短不长;若只是想把扩展板挪远,用"转接小板 + 两段短 FPC"通常比一次投柔性板省事。
补齐两点我可以判断可行性:要加长到多少 cm?跨越的信号里是否包含 MCU 域千兆以太网(RGMII)?
