0 概述-
在自动驾驶应用中，除了在2D图像中检测目标之外，还必须在3D空间中检测某些目标的类别，如汽车、行人、自行车等。LiDAR通过构建3D空间的点云，可以提供一种精确、高空间维度、高分辨率的数据,可以弥补对3D空间的距离信息。随着深度学习架构的进步逐渐出现了许多基于LiDAR的3D目标检测器。本文在Nuscenes数据集下基于pillar-based的centerpoint算法的介绍和使用说明。-
该示例为参考算法，仅作为在J5上模型部署的设计参考，非量产算法
1 性能精度指标
数据集
NDS
infer
前处理耗时（ARM+DSP/ARM）
帧率（J5/双核）
Nuscenes
0.5753
24.51ms
20ms/77ms
98.72
infer耗时不包含pillar前处理、后处理-
前处理提供两种集成方式：纯ARM实现、通过ARM调取DSP实现
模型配置：-
点云数量
点云范围
Voxel 尺寸
最大点数
最大pillar数
检测类别
300000x5（注1）
[-51.2, -51.2, -5.0, 51.2, 51.2, 3.0]
[0.2, 0.2, 8]
20
40000
10类（注2）
注-
1:维度为(x,y,z,r,t)，即：3维坐标、强度和时间-
2:“car”,“truck”,“construction_vehicle”,“bus”,“trailer”,“barrier”,“motorcycle”,“bicycle”,“pedestrian”,“traffic_cone”,
2 模型介绍-
Centerpoint为在pointpillars基础上做优化的多类别3D检测模型，检测类别10类（见注1），模型实现上与pointpillars相同的，在VoxelNet中Voxel的基础上提出了一种改进版本的点云表征方法Pillar，可以将点云转换成伪图像，进而通过2D卷积实现多类别目标检测。由于nuscenes在二阶段模型中精度相比一阶段无明显提升，因此该Centerpoint为一阶段模型，框架可参考pointpillars。
Centerpoint整个网络结构分为三个部分：
- 体素化（pillar 化）：将输入的5维原始点云转换为稀疏的伪图像形式
- Backbone:将PFN层后的特征提取高层语义特征
- CenterPointHead:多类别的3D目标检测和回归3D框
2.1 模型改动点-
在网络结构上，相比于官方实现，我们做了如下更改：-
- 前处理 point encoder部分，仅使用5维，并做归一化处理， 浮点相比官方几乎不掉点，对量化训练更友好；
- PillarFeatutreNet 中的 PFNLayer 使用 Conv2d + BathNorm2d + ReLU，替换原有的 Linear + BatchNorm1d + ReLU，使该结构可在BPU上高效支持，性能提升；
- PillarFeatutreNet 中的 PFNLayer 使用 MaxPool2d，替换原有的 torch.max，便于性能的提升；
- Scatter过程使用horizon_plugin_pytorch实现的point_pillars_scatter，便于模型推理优化，逻辑与公版相同。
- 对于耗时严重的OP，采用H W维度转换的方式，将大数据放到W维度，比如1x5x40000x20 转换为 1x5x20x40000
2.2 源码说明-
Config文件-
configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py 为 pointpillars 的配置文件，定义了模型结构、数据集加载，和整套训练流程，所需参数的说明在算子定义中会给出。配置文件主要内容包括：
batch_size_per_gpu = 4
device_ids = [0, 1, 2, 3, 4, 5, 6, 7]
# Voxelization cfg
point_cloud_range = [-51.2, -51.2, -5.0, 51.2, 51.2, 3.0]
voxel_size = [0.2, 0.2, 8]
max_num_points = 20
max_voxels = (30000, 40000)
...
# 模型结构定义
model=dict(
type="CenterPointDetector",
feature_map_shape=get_feature_map_size(point_cloud_range, voxel_size),
pre_process=dict(
type="CenterPointPreProcess",
pc_range=point_cloud_range,
voxel_size=voxel_size,
max_voxels_num=max_voxels,
max_points_in_voxel=max_num_points,
norm_range=[-51.2, -51.2, -5.0, 0.0, 51.2, 51.2, 3.0, 255.0],
norm_dims=[0, 1, 2, 3],
),
reader=dict(
type="PillarFeatureNet",
num_input_features=5,
...
),
backbone=dict(
type="PointPillarScatter",
use_horizon_pillar_scatter=True,
...
),
neck=dict(
type="SequentialBottleNeck",
...
),
head=dict(
type="CenterPointHead",
...
),
targets=dict(
type="CenterPointTargets",
...
),
loss=dict(
type="CenterPointLoss",
num_classes=len(class_names),
loss_cls=dict(type="GaussianFocalLoss", loss_weight=1.0),
loss_bbox=dict(
...
),
),
postprocess=dict(
type="CenterPointPostProcess",
...
),
)
#deploy model and input
deploy_inputs = dict(
features=torch.randn((1, 5, 40000, 20), dtype=torch.float32),
coors=torch.zeros([40000, 4]).int(),
)
#train数据处理
train_set=dict(
...
)
# 数据加载相关定义
dataloader=dict(...)
val_data_loader=dict(...)
#callbacks 定义
stat_callback = dict(...)
ckpt_callback = dict(...)
val_callback = dict(...)
#训练策略配置
float_trainer=dict(...)
calibration_trainer=dict(...)
qat_trainer=dict(...)
int_infer_trainer=dict(...)
#编译设置
compile_cfg = dict(...)
# predictor
float_predictor = dict(...)
calibration_predictor= dict(...)
qat_predictor = dict(...)
int_infer_predictor= dict(...)
注： 如果需要复现精度，config中的训练策略最好不要修改。否则可能会有意外的训练情况出现。
Voxelization-

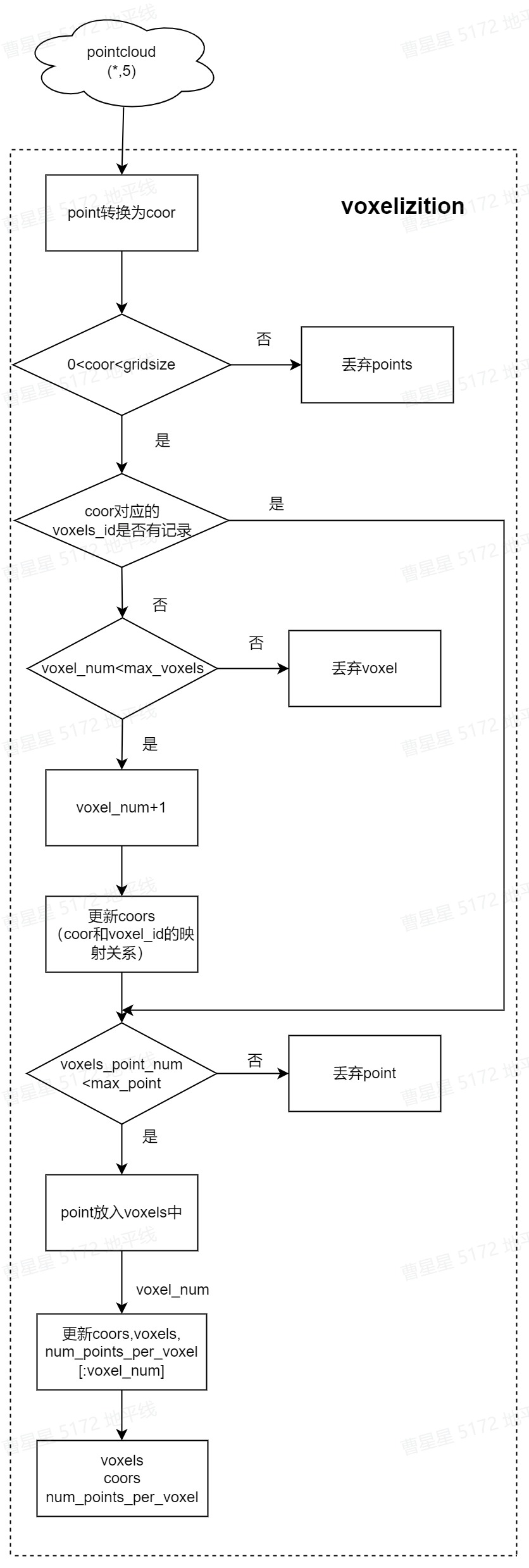

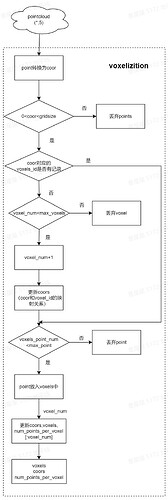

该接口是在horizon-plugin中实现，preprocess实现voxelization过程，主要是将点云数据根据预设size划分为一个个的网格。凡是落入到一个网格的点云数据被视为其处在一个 voxel里，或者理解为它们构成了一个 voxel。voxelization的实现流程见下图：
对应代码：/usr/local/lib/python3.8/dist-packages/horizon_plugin_pytorch/nn/quantized/functional_impl.py的 _voxelization
def _voxelization(
points: Tensor,
voxel_size: Tensor,
pc_range: Tensor,
max_voxels: int,
max_points_per_voxel: int,
use_max: bool,
) -> Tuple[Tensor, Tensor, Tensor]:
"Convert points(N, >=3) to voxels."
ndim = 3 #point xyz
grid_size = (pc_range[3:] - pc_range[:3]) / voxel_size # (x, y, z)
voxel_map_shape = voxel_map_shape[::-1] # (z, y, x)
voxels = torch.zeros(...) #(max_voxels, max_points_per_voxel, points.shape[-1])
coors = torch.full(
(max_voxels, 3),
-1,
dtype=torch.int32,
) #(max_voxels, 3)
num_points_per_voxel = torch.zeros(...) #(max_voxels,)
voxel_num = torch.zeros(1, dtype=torch.int64)
voxel_num = torch.ops.horizon.voxelization(
points.cpu(),
voxel_size.cpu(),
pc_range.cpu(),
voxels.cpu(),
coors.cpu(),
num_points_per_voxel.cpu(),
max_points_per_voxel,
max_voxels,
ndim,
)
if use_max:
# for deploy, use max_voxels
out_num = max_voxels
else:
out_num = voxel_num
coors = coors[:out_num].to(points.device)
voxels = voxels[:out_num].to(points.device)
num_points_per_voxel = num_points_per_voxel[:out_num].to(points.device)
return (voxels, coors, num_points_per_voxel)
对pillar特征归一化，可通过指定维度和范围值做归一化，有助于量化训练：
def _voxel_feature_encoder(
norm_range: Tensor,
norm_dims: List[int],
...
) -> Tensor:
# normolize features
for idx, dim in enumerate(norm_dims):
start = norm_range[idx]
norm = norm_range[idx + len(norm_range) // 2] - norm_range[idx]
features[:, :, dim] = features[:, :, dim] - start
features[:, :, dim] = features[:, :, dim] / norm
# The feature decorations were calculated without regard to whether
# pillar was empty. Need to ensure that empty pillars remain set to
# zeros.
mask = _get_paddings_indicator(num_points_in_voxel, voxel_count, axis=0)
features *= mask
features = features.unsqueeze(0).permute(0, 3, 2, 1).contiguous() #对应改动5
return features
PillarFeatureNet-

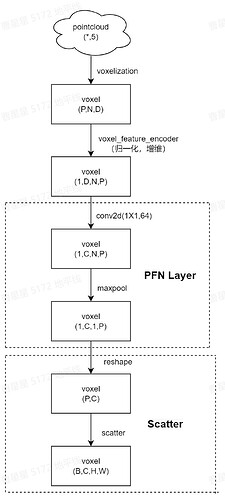

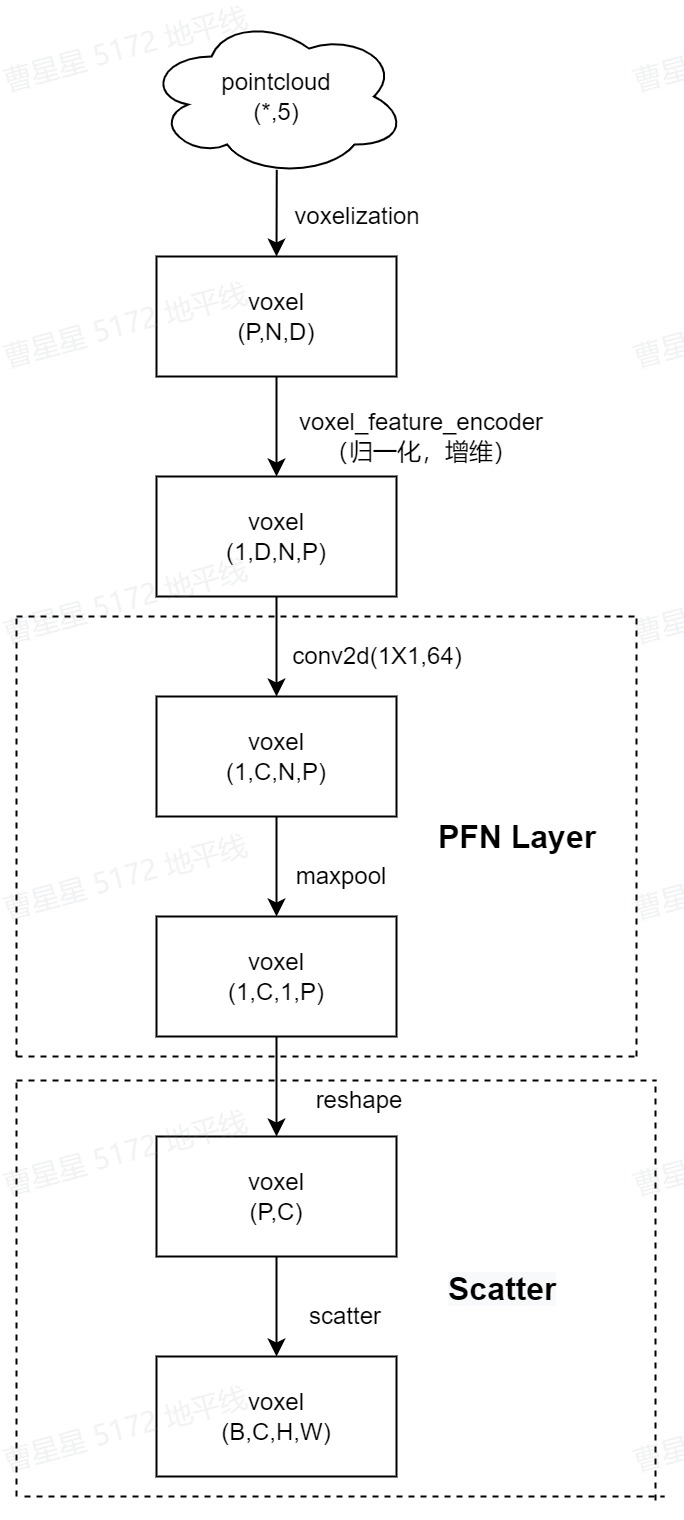

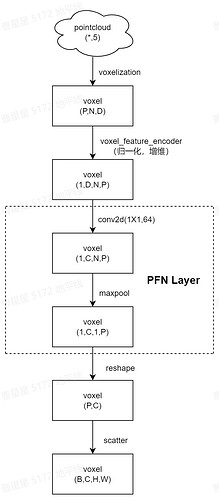

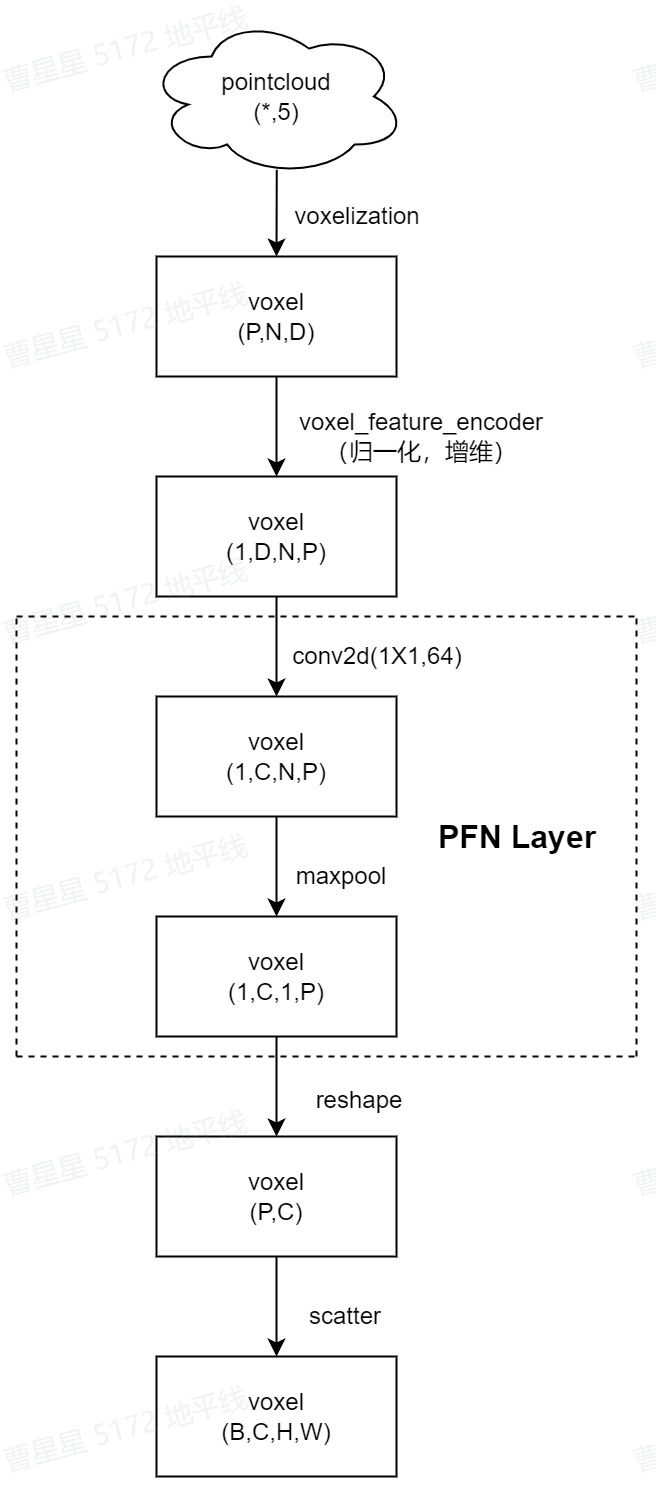

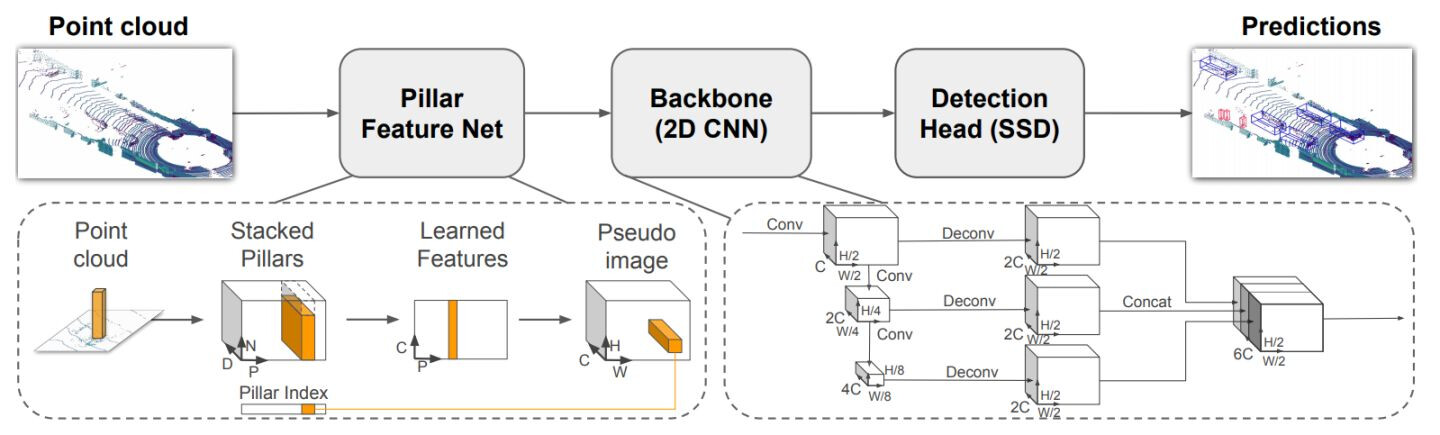

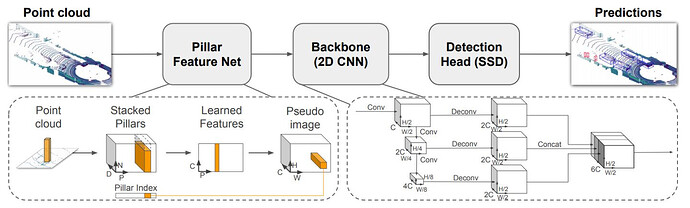

为了应用 2D 卷积架构，最终要实现将点云(P,N,5)转换为伪图像，整体步骤如下图：
伪图像处理包括三个步骤，stack pillars、learn features、pseudo image。PFN层主要完成learn features步骤，对应代码路径：/usr/local/lib/python3.8/dist-packages/hat/models/task_modules/lidar/pillar_encoder.py-
该算法主要实现将点云数据的shape (1,D,N,P)经过pfn_layers后变换为(1,C,1,P)–>(1,1,P,C)-
对应代码：/usr/local/lib/python3.8/dist-packages/hat/models/task_modules/lidar/pillar_encoder.py
class PillarFeatureNet(nn.Module):
def __int__(
...
):
...
def forward(
self,
features: torch.Tensor,
coors: torch.Tensor,
num_voxels: torch.Tensor = None,
horizon_preprocess: bool = True,
):
if horizon_preprocess:
# used horizon preprocess, skip pre_process here.
features = self._extract_feature(features) #PFNLayer
else:
# default preprocess
assert num_voxels is not None, "`num_voxels` can not be None."
features = self._extend_dim(features, num_voxels, coors)
features = self._extract_feature(features) #PFNLayer
return features
class PFNLayer(nn.Module):
def __init__(
...
)
def forward(self, inputs: torch.Tensor):
...
print('input:',inputs[0].size)
x = self.linear(inputs) #对应改动2
x = self.norm(x)
x = self.relu(x)
x_max = self.max_pool(x) # 对应改动3
...
PointPillarScatter-
该层实现伪图像转换的最后一个步骤。为了获得伪图片特征，将 P 转化为（W, H），由于预先设定pillar最大值以及去除了一些空pillar，因此P<H*W，最终可以通过映射获得形如（C, H, W） 的伪图像。
对应代码: /usr/local/lib/python3.8/dist-packages/hat/models/task_modules/lidar/pillar_encoder.py
class PointPillarScatter(nn.Module):
...
def forward(
...
):
#input_shape=(coors_range[3:] - coors_range[:3]) / voxel_size
self.nx = input_shape[0]
self.ny = input_shape[1]
if self.use_horizon_pillar_scatter: #对应改动4
if len(voxel_features.shape) == 4:
P, C = voxel_features.size(2), voxel_features.size(3)
voxel_features = voxel_features.reshape(P, C)
out_shape = (batch_size, self.nchannels, self.ny, self.nx)
#(P, C)-->(batch,C,H,W)
batch_canvas = point_pillars_scatter(
voxel_features, coords, out_shape
)
else:
...
return batch_canvas
Scatter实现代码在horizon_plugin_pytorch下实现，见代码：
def _point_pillars_scatter(
voxel_features: Tensor, coords: Tensor, output_shape: List[int]
) -> Tensor:
...
canvas = torch.zeros(
batch_size * hight * width,
channel_dim,
dtype=voxel_features.dtype,
device=voxel_features.device,
)
index = (
coords[:, 0] * (hight * width) + coords[:, -2] * width + coords[:, -1]
)
canvas[index] = voxel_features
return canvas.reshape(batch_size, hight, width, channel_dim).permute(
0, 3, 1, 2
)
SequentialBottleNeck-

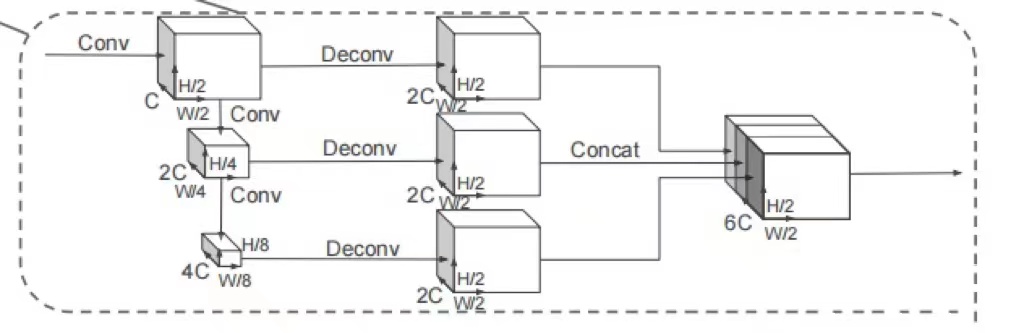

该模型的backbone用是SequentialBottleNeck，使用多个 Conv2D + BN + ReLU 的结构将特征进行融合处理，通过多个卷积和反卷积的组合，最后在dim=1维做concat。RPN结构见下图：
对应代码：/usr/local/lib/python3.8/dist-packages/hat/models/necks/sequential_bottleneck.py
class SequentialBottleNeck(nn.Module):
def __init__(
self,
...
):
...
for i, layer_num in enumerate(self._layer_nums):
block, num_out_filters = make_layer(
...
)
blocks.append(block)
if i - self._upsample_start_idx >= 0:
...
deblock = self._make_deblock(
num_out_filters, i, stride, True, use_tconv
)
...
deblocks.append(deblock)
self.blocks = nn.ModuleList(blocks)
self.deblocks = nn.ModuleList(deblocks)
...
def forward(self, x: torch.Tensor):
...
for i in range(len(self.blocks)):
x = self.blocks[i](x)
if i - self._upsample_start_idx >= 0:
ups.append(self.deblocks[i - self._upsample_start_idx](x))
if len(ups) > 0:
...
x = self.cat.cat(ups, dim=1)
return x
CenterPointHead-
检测为多task检测，主要分为：
tasks = [
dict(num_class=1, class_names=["car"]),
dict(num_class=2, class_names=["truck", "construction_vehicle"]),
dict(num_class=2, class_names=["bus", "trailer"]),
dict(num_class=1, class_names=["barrier"]),
dict(num_class=2, class_names=["motorcycle", "bicycle"]),
dict(num_class=2, class_names=["pedestrian", "traffic_cone"]),
]
在nuscenes数据集中，目标的类别一共被分为了6个大类，网络给每一个类都分配了一个head，装在headlist中，而每个head内部都为预测的参数。-
对应代码：/usr/local/lib/python3.8/dist-packages/hat/models/task_modules/centerpoint/head.py
class CenterPointHead(nn.Module):
def __init__(self,...):
self.shared_conv = nn.Sequential(
*(
self._make_conv(
in_channels=in_channels if i == 0 else share_conv_channels,
...
)
for i in range(share_conv_num)
)
)
#head module
for num_cls in num_classes:
heads = copy.deepcopy(common_heads)
heads.update({"heatmap": (num_cls, num_heatmap_convs)})
task_head = self._make_task(
...,
)
self.task_heads.append(task_head)
def forward(self, feats):
rets = []
feats = feats[0]
feats = self.shared_conv(feats)
for task in self.task_heads:
rets.append(task(feats))
forward时，经过共享的Conv后，将feature再分别传入task_heads做task_pred。-
在/usr/local/lib/python3.8/dist-packages/hat/models/task_modules/centerpoint/head.py的TaskHead对不同的task定义conv_layers：
class TaskHead(nn.Module):
def __init__(...):
...
for head in self.heads:
classes, num_conv = self.heads[head]
...
#head_conv
for _ in range(num_conv - 1):
conv_layers.append(
self._make_conv(
...
)
)
c_in = head_conv_channels
#cls_layer
conv_layers.append(
ConvModule2d(
in_channels=head_conv_channels,
out_channels=classes,
...
)
)
conv_layers = nn.Sequential(*conv_layers)
def forward(self, x):
ret_dict = {}
for head in self.heads:
ret_dict[head] = self.dequant(self.__getattr__(head)(x))
return ret_dict
Centerpoint Loss-
由2部分构成：loss_cls+loss_reg。其中，loss_cls=GaussianFocalLoss；loss_bbox=L1Loss <br> 对应代码：/usr/local/lib/python3.8/dist-packages/hat/models/losses/centerpoint_losses.py`
class CenterPointLoss(nn.Module):
def __init__(
self,
...
):
def forward(
...
):
loss_dict = dict()
for task_id, preds_dict in enumerate(preds_dicts):
...
# heatmap focal loss
loss_heatmap = self.loss_cls(
preds_dict["heatmap"],
heatmaps[task_id],
)
...
# Regression loss for dimension, offset, height, rotation
loss_bbox = self.loss_bbox(
pred, target_box, bbox_weights, avg_factor=(num + 1e-4)
)
loss_dict[f"task{task_id}.loss_heatmap"] = loss_heatmap
loss_dict[f"task{task_id}.loss_bbox"] = loss_bbox
return loss_dict
3 浮点模型训练-
3.1 Before Start-
3.1.1 环境部署-
Centerpoint示例集成在OE包中,获取方式见：J5芯片算法工具链OpenExplorer 版本发布
Centerpoint示例位于ddk/samples/ai_toolchain/horizon_model_train_sample下,其结构为：-
└── horizon_model_train_sample
├── scripts
├── configs #配置文件
`── tools #工具及运行脚本
release_models获取路径见：horizon_model_train_sample/scripts/configs/detection/centerpoint/README.md
拉取docker环境
docker pull openexplorer/ai_toolchain_ubuntu_20_j5_gpu: {version}
#启动容器，具体参数可根据实际需求配置
#-v 用于将本地的路径挂载到 docker 路径下
nvidia-docker run -it --shm-size="15g" -v `pwd`:/open_explorer openexplorer/ai_toolchain_ubuntu_20_j5_gpu: {version}
如需本地离线安装HAT，我们提供了训练环境的whl包，路径在ddk/package/host/ai_toolchain
3.1.2 数据下载-
在开始训练模型之前，第一步是需要准备好数据集，我们在 nuscenes 数据集 下载 下载Full dataset (v1.0)以及nuScenes-lidarseg。-
将下载的文件进行解压，lidar_seg/v1.0-trainval下的category.json 与 lidarseg.json 分别复制到nuscenes/v1.0-trainval 文件夹下，解压后的目录如下所示：
├──data #原始数据集
|--nuscenes
|-- lidarseg
|-- samples #v1.0-trainvalXX_blobs.tar解压后的目录
| |-- CAM_BACK
| |-- ...
| |-- CAM_FRONT_RIGHT
| |-- ...
| `-- RADAR_FRONT_RIGHT
|-- sweeps
| |-- CAM_BACK
| |-- ...
| |-- CAM_FRONT_RIGHT
| |-- ...
| `-- RADAR_FRONT_RIGHT
|-- v1.0-trainval #v1.0-trainval_meta.tar解压后的数据
|-- attribute.json
|-- lidarseg.json #来自lidar_seg/v1.0-trainval/
|-- category.json #来自lidar_seg/v1.0-trainval/
|-- ...
`-- visibility.json
3.1.3 数据打包
#pack train_Set
python3 tools/datasets/nuscenes_packer.py --src-data-dir data/nuscenes/ --pack-type lmdb --target-data-dir tmp_data/nuscenes/lidar/v1.0-trainval --version v1.0-trainval --split-name train --only-lidar
#pack test_Set
python3 tools/datasets/nuscenes_packer.py --src-data-dir data/nuscenes/ --pack-type lmdb --target-data-dir tmp_data/nuscenes/lidar/v1.0-trainval --version v1.0-trainval --split-name val --only-lidar
--src-data-dir为解压后的nuscenes数据集目录；-
--target-data为打包后数据集的存储目录；-
--version 选项为[“v1.0-trainval”, “v1.0-test”, “v1.0-mini”]，如果进行全量训练和验证设置为v1.0-trainval，如果仅想了解模型的训练和验证过程，则可以使用v1.0-mini数据集； v1.0-test数据集仅为测试场景，未提供注释
数据集打包命令执行完毕后会在target-data-dir下生成train_lmdb和val_lmdb，train_lmdb和val_lmdb就是打包之后的训练数据集和验证数据集为config中的data_rootdir：
|-- tmp_data
| |-- nuscenes
| | |-- lidar
| | | |-- v1.0-trainval
| | | | |-- train_lmdb #打包后的train数据集
| | | | | |-- data.mdb
| | | | | `-- lock.mdb
| | | | `-- val_lmdb #打包后的val数据集
| | | | | |-- data.mdb
| | | | | `-- lock.mdb
3.1.4 meta文件夹构建-
在tmp_data/nuscenes/下创建meta文件夹，将下载的nuScenes-map-expansion-v1.3.zip和v1.0-trainval_meta.tar压缩包解压至meta文件夹下，当前的目录结构为：
|-- tmp_data
| |-- nuscenes
| | |-- lidar
| | | |-- v1.0-trainval
| | | | |-- train_lmdb #打包后的train数据集
| | | | |-- val_lmdb #打包后的val数据集
| | |-- meta
| | | |-- maps #nuScenes-map-expansion-v1.3.zip解压后的目录
| | | | |-- 36092f0b03a857c6a3403e25b4b7aab3.png
...
| | | | |-- 93406b464a165eaba6d9de76ca09f5da.png
| | | | |-- basemap
| | | | |-- expansion
| | | |-- v1.0-trainval #v1.0-trainval_meta.tar解压后的目录
| | | |-- attribute.json
| | | |-- lidarseg.json
| | | |-- category.json
| | | |-- ...
| | | |-- visibility.json
3.1.5 数据生成-
为了训练 nuscenes 点云数据，还需为 nuscenes 数据集生成每个单独的训练目标的点云数据，以及需要为这部分数据生成 .pkl 格式的包含数据信息的文件。通过运行下面的命令来创建:
python3 tools/create_data.py --dataset nuscenes --root-dir ./tmp_data/nuscenes/lidar/v1.0-trainval/ --extra-tag nuscenes --out-dir tmp_nuscenes/lidar
执行上述命令后，生成的文件目录如下：
├── tmp_data
│ ├── nuscenes
│ │ ├── lidar
│ │ │ ├── v1.0-trainval #打包数据集
│ │ │ │ ├── train_lmdb
│ │ │ │ ├── val_lmdb
│ │ ├── meta
│ │ │ ├── maps
│ │ │ ├── v1.0-trainval
├── tmp_nuscenes
│ ├── lidar
│ │ ├── nuscenes_gt_database # 新生成的 nuscenes_gt_database
│ │ ├── nuscenes_dbinfos_train.pkl # 新生成的 nuscenes_dbinfos_train.pkl
其中 tmp_nuscenes/lidar/nuscenes_gt_database 的 .bin 格式的文件为生成的gt_database；nuscenes_gt_database 和 nuscenes_dbinfos_train.pkl 是训练用于采样的样本；文件保存目录可通过--out-dir更改。
3.1.6 config配置-
在进行模型训练和验证之前，需要对configs文件中的部分参数进行配置，一般情况下，我们需要配置以下参数：
- device_ids、batch_size_per_gpu：根据实际硬件配置进行device_ids和每个gpu的batchsize的配置；
- ckpt_dir:浮点、calib、量化训练的权重路径配置，权重下载链接在config文件夹下的README中；
- data_rootdir：打包的lmdb数据集路径配置；
- meta_rootdir ：meta文件夹的路径配置；
- gt_data_root：nuscenes_gt_database的上一层路径
- infer_cfg：input_points为点云输入，做结果可视化时需要配置
3.2 浮点模型训练-
在configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py下配置参数，需要将相关硬件配置device_ids和权重路径ckpt_dir数据集路径data_rootdir配置修改后使用以下命令训练浮点模型：
python3 tools/train.py --stage float --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py
3.3 浮点模型精度验证-
通过指定训好的float_checkpoint_path，使用以下命令验证已经训练好的模型精度:
python3 tools/predict.py --stage float --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py
验证完成后，会在终端输出float模型在验证集上的检测精度。
4 模型量化和编译-
模型上板前需要将模型编译为.hbm文件， 可以使用compile的工具用来将量化模型编译成可以上板运行的hbm文件，因此首先需要将浮点模型量化，地平线对centerpoint模型的量化采用horizon_plugin框架，通过Calibration+QAT量化训练和转换最终获得定点模型。-
4.1 Calibration-
为加速QAT训练收敛和获得最优量化精度，建议在QAT之前做calibration，其过程为通过batchsize个样本初始化量化参数，为QAT的量化训练提供一个更好的初始化参数，和浮点训练的方式一样，将checkpoint_path指定为训好的浮点权重路径。通过运行下面的脚本就可以开启模型的Calibration：
python3 tools/train.py --stage calibration --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py
4.2 Calibration 模型精度验证-
calibration完成以后，可以使用以下命令验证经过calib后模型的精度:
python3 tools/predict.py --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py --stage calibration
验证完成后，会在终端输出calib模型在验证集上的检测精度。
4.3 量化模型训练-
Calibration完成后，就可以加载calib权重开启模型的量化训练。 量化训练其实是在浮点训练基础上的finetue，具体配置信息在config的qat_trainer中定义。量化训练的时候，初始学习率设置为浮点训练的十分之一，训练的epoch次数也大大减少。和浮点训练的方式一样，将checkpoint_path指定为训好的calibration权重路径。-
通过运行下面的脚本就可以开启模型的qat训练：
python3 tools/train.py --stage qat --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py
4.4 量化模型精度验证-
量化模型的精度验证，只需要运行以下命令：
#qat模型精度验证
python3 tools/predict.py --stage qat--config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py
#quantize模型精度验证
python3 tools/predict.py --stage int_infer --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py
qat模型的精度验证对象为插入伪量化节点后的模型（float32）；quantize模型的精度验证对象为定点模型（int8），验证的精度是最终的int8模型的真正精度，这两个精度应该是十分接近的。
4.5 仿真上板精度验证-
除了上述模型验证之外，我们还提供和上板完全一致的精度验证方法，可以通过下面的方式完成：
python3 tools/align_bpu_validation.py --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py
4.6 量化模型编译-
在训练完成之后，可以使用compile的工具用来将量化模型编译成可以上板运行的hbm文件，同时该工具也能预估在BPU上的运行性能，可以采用以下脚本：
python3 tools/compile_perf.py --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py --out-dir ./ --opt 3
opt为优化等级，取值范围为0~3，数字越大优化等级越高，运行时间越长；-
compile_perf脚本将生成.html文件和.hbm文件（compile文件目录下），.html文件为BPU上的运行性能，.hbm文件为上板实测文件。
5 其他工具-
5.1 结果可视化-
如果你希望可以看到训练出来的模型对于雷达点云的检测效果，我们的tools文件夹下面同样提供了点云预测及可视化的脚本，你只需要运行以下脚本即可：
python3 tools/infer.py --config configs/detection/centerpoint/centerpoint_pointpillar_nuscenes.py --save-path ./
- --save-path:可视化结果保存路径；
- 可以通过修改config文件中infer_cfg字段的infer_inputs来配置输入数据路径。

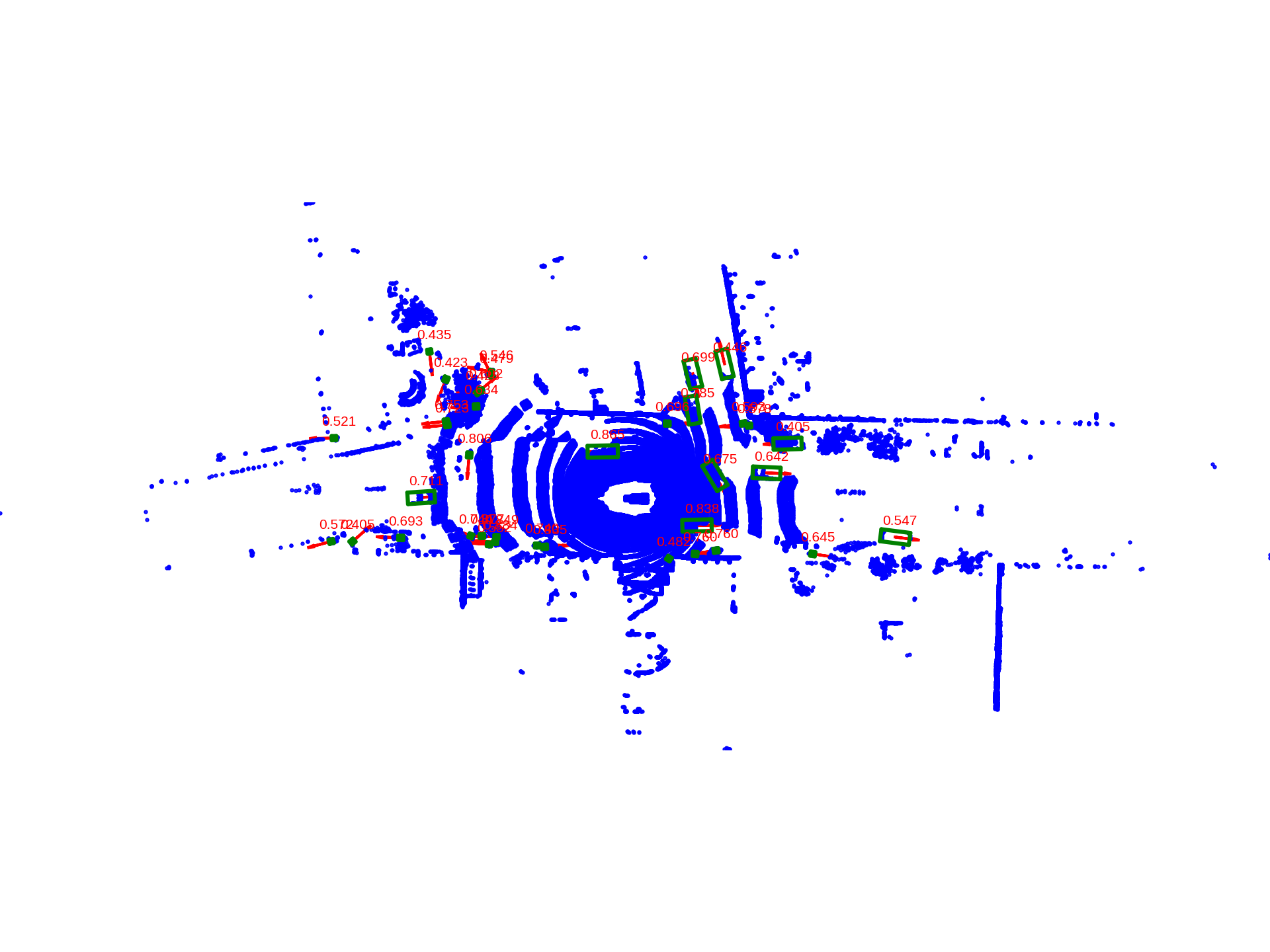

可视化示例：
6 板端部署-
6.1 上板性能实测-
使用hrt_model_exec perf工具将生成的.hbm文件上板做BPU性能实测，hrt_model_exec perf参数如下：
hrt_model_exec perf --model_file {model}.hbm \
--input_file {lidar_data}.bin \
--thread_num 8 \
--frame_count 2000 \
--core_id 0 \
--profile_path '.'
6.2 AI Benchmark示例-
OE开发包中提供了Centerpoint的AI Benchmark示例，位于：ddk/samples/ai_benchmark/j5/qat/script/detection/centerpoint_pointpillar，具体使用可以参考开发者社区J5算法工具链产品手册-AIBenchmark评测示例-
可在板端使用以下命令执行做模型评测：
#性能数据
sh fps.sh
#单帧延迟数据
sh latency.sh
默认点云前处理为ARM实现，如需切换为DSP实现，可查看
ddk/samples/ai_benchmark/j5/qat/script/detection/centerpoint_pointpillar/README.md-
DSP实现前处理的说明文档见：点云前处理介绍-
DSP实现前处理的源码见OE包ddk/samples/vdsp_rpc_sample/dsp/src/pointpillar_preprocess_ivp.cc
