一、前言
本项目的最终目标是实现多目mipi相机在RDK Module上的接入，以实现多目视觉、多目深度等功能，此项目也是2023年研究生电子设计竞赛作品《基于旭日x3派的垃圾分拣机器人》中视觉部分的延伸。-
在此说明下为何选择mipi相机接入而不是usb相机，usb总线是由usb host控制器控制的，带宽有限，一般来说一个PC上的usb host控制器能够接入两个usb 2.0的低分辨率摄像头，如果PC的usb host控制器较多就能接入多个摄像头，否则就只能通过PCIE采集卡进行采集。-
旭日X3M芯片只具备一个usb host控制器，同时经过简单测试，在同时取流的情况下，最多只能对一个usb摄像头取流，不符合多目相机的实时要求。-
mipi相机接入在旭日X3M芯片内部是有硬件加速的，原理上来说能够满足多个摄像头接入并同时取流，因此实现多mipi相机接入是必须的。-
本项目所有内容开源在：https://github.com/307321587/tros_code-

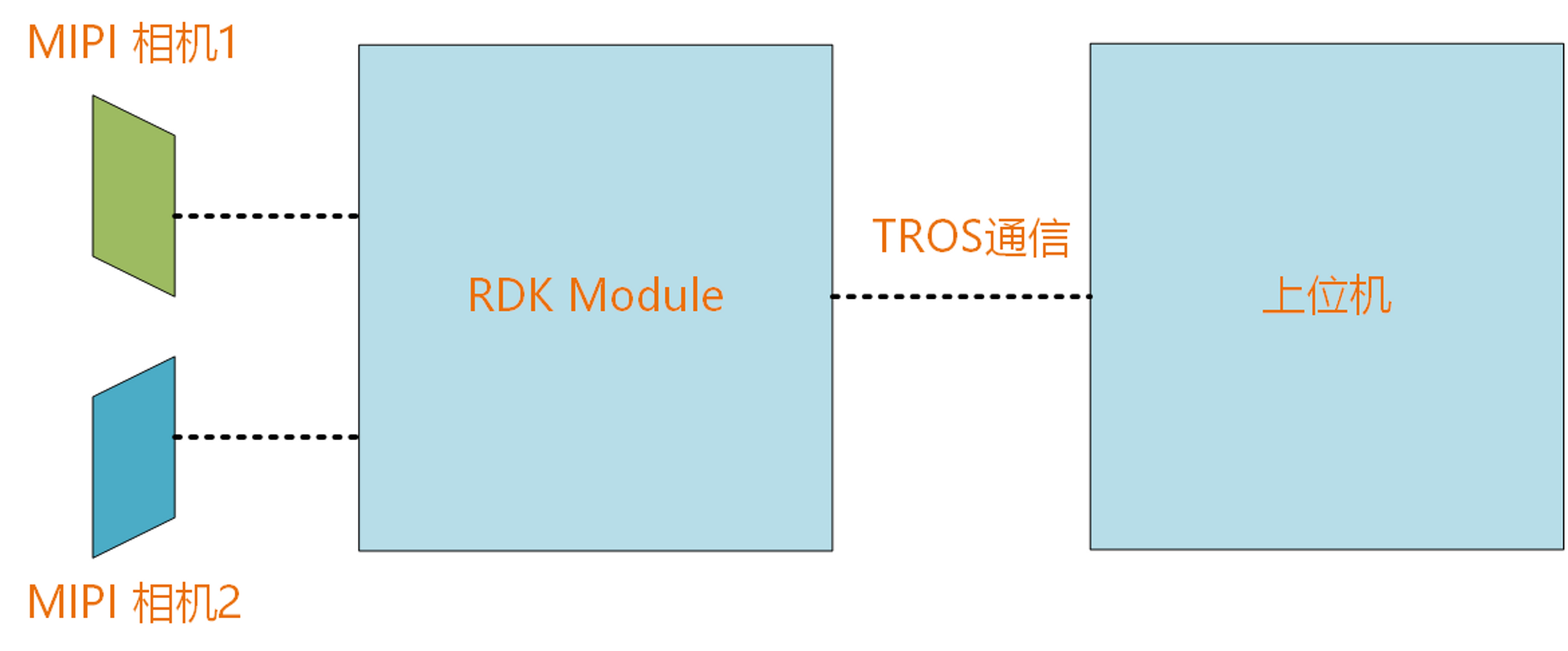

本项目目前实现的结构如下图所示：-
包括两个部分，多目相机取流和TROS通信，本章首先就多目相机取流进行叙述。
二、RDK Module硬件分析

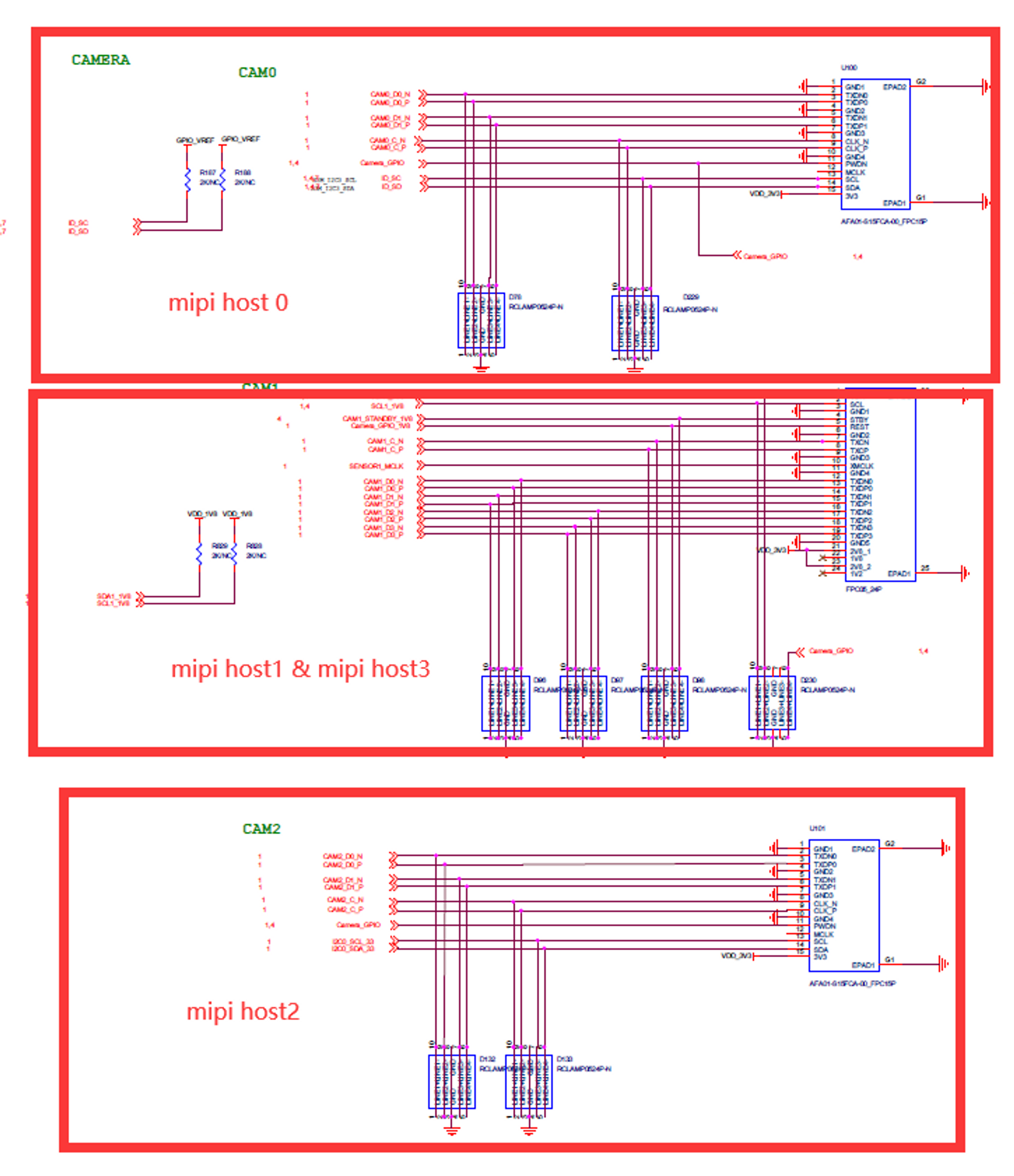

RDK Module底板原理图
旭日X3M芯片总共具备4个MIPI host输入，即MIPI host 0,1,2,3，每个host具备2数据Lane的带宽，但按照官方的说法，MIPI host0和MIPI host2是能够单独驱动使用2数据Lane带宽的，而MIPI host1和MIPI host3需要组成4数据Lane一起使用。
因此，旭日X3M芯片最多接入3个MIPI摄像头，而RDK Module将三个摄像头的接口全部引出，比较便于我们使用，其中需要注意的是，引出的CAM0和CAM1是兼容树莓派接口摄像头的，因此理论上来说，市面上各种各样的树莓派接口摄像头都可以接入RDK Module。

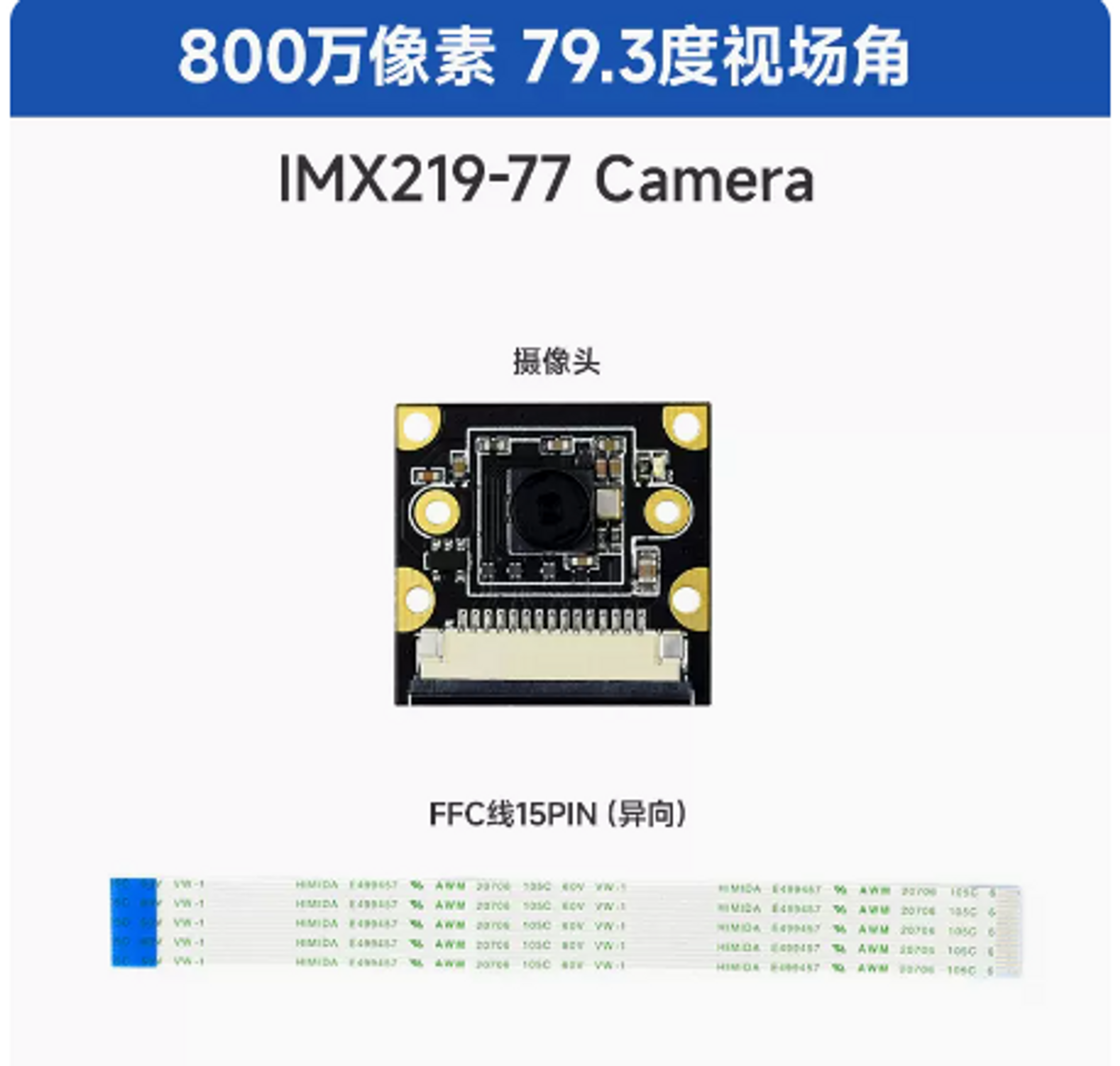

我们选择了一款非地平线推荐的红外树莓派相机，目前测试也是正常的，链接如下：微雪 英伟达 Jetson Nano 摄像头 IMX219模块 800万像素 红外夜视-tmall.com天猫-

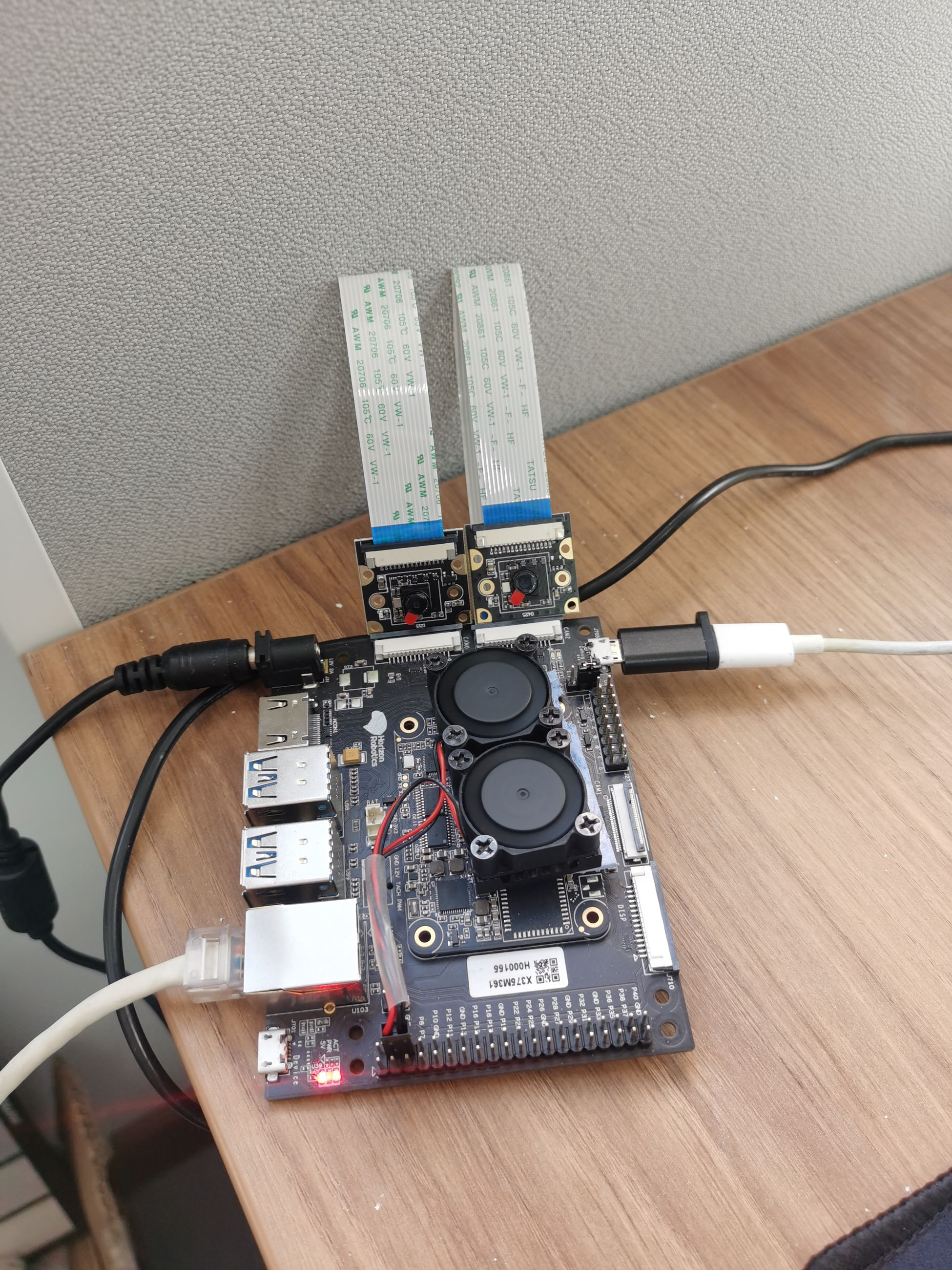

接入的效果如下图所示，我们暂时实现了双目红外mipi相机的接入：-
双目相机效果
三、双目取流程序
3.1 程序运行
本程序参考的是地平线官方例程/app/multimedia_samples/get_sif_data。
具体程序为：
https://github.com/307321587/tros_code/tree/main/mipi_camera/mipi_camera_board
注：首先需要按照多目深度相机(一) RDK Module tros消息通信编译示例 (horizon.cc)搭建好交叉编译平台
在电脑端运行：
cd mipi_camera_board
bash build.sh
在板端运行：
bash start.sh
即可看到打印log如下所示：
msg send completed!
try to get img...
normal pipe_id (1)type(11)frame_id(0)buf_index(2)w x h(1920x1080) data_type 11 img_format 0
mat success
get img cost time 2 ms
3.2 程序分析
文件结构如下所示：
--- mipi_camera_board
--- include
--- encoder.h 定义了jpeg编码类encode
--- image_publish.h 定义了tros发布者,用于发布图像消息
--- sensor.h 定义了相机类SensorProcess
--- sp_codec.h 地平线官方编码头文件
--- lib 必须的库,包括相机驱动库和isp库
--- sensor
--- sensor_imx219.cpp 定义sensor接入的驱动口
--- src
--- encoder.cpp 编码类实现
--- main.cpp 主程序
--- sensor.cpp 相机类实现
3.2 mipi摄像头接入分析
地平线API分析
要实现多个mipi摄像头接入，需要使用地平线的底层多媒体接口VIN接口，该接口实现mipi摄像头接入最少需要以下文件：
sensor_xxx.cpp
libxxx.so
libxxx_linear.so
-
sensor_xxx.cpp定义了VIN api启动mipi相机的一些必须参数，如I2C总线号、帧率、mipi索引等，以imx219为例，一些重点的配置如下所示：
MIPI_SENSOR_INFO_S SENSOR_2LANE_IMX219_30FPS_10BIT_LINEAR_INFO_2 = {
.deseEnable = 0,
.inputMode = INPUT_MODE_MIPI,
.sensorInfo = {
.port = 1, // sensor的逻辑编号，必须从0开始
.dev_port = 1, // 每路 sensor 操作的驱动节点，一个驱动支持多个节点。 snsinfo 中的dev_port 必须等于pipeId，多目摄像头设置的时候需要特别注意
.bus_type = 0,
.bus_num = 0, // 总线号，根据具体板子硬件原理图确定 , 不配置默认 i2c5
.fps = 30,
.resolution = 1080,
.sensor_addr = 0x10,
.entry_index = 2, // sensor 使用的 mipi 索引, 0~3，对应mipi host的序号
.sensor_mode = NORMAL_M,
.reg_width = 16,
.sensor_name = “imx219”,
}
};
我们使用的是两颗相同的imx219摄像头，因此配置中的大部分都是相同，但需要注意的是上面给出备注的几个参数，port、bus_num、entry_index等等，这些由于硬件接口的原因，都是不一样的，比如CAM2 接入的是I2C 0，mipi host2，此外图像内部的流动是基于pipe管道进行的，因此CAM1占用了pipe0即dev_port=0，CAM2就需要使用pipe1即dev_port=1
- libxxx.so中定义了寄存器操作相关的函数，比如开流、关流、修改曝光时间等。
- libxxx_linear.so定义了isp校正相关的参数。
这三个文件，在地平线github上的hobot-camera项目中都可以获得。
但值得注意的是，在进行双目取流的时候，文件并不能直接照搬，在使用CAM2 host2 接入摄像头时，需要将.mclk由2400修改为24，此外在相机启动时，host2在启动脚本。
.mclk = 24, // mipi 模块主时钟，目前默认是24MHz
此外在相机启动时，host2需在启动脚本中添加stop命令，使sensor在初始化前配置为stop状态
echo 1 > /sys/class/vps/mipi_host1/param/stop_check_instart
否则会报错：
[ERROR]["LOG"][src/hb_vin_mipi_host.c:286] !!! host2 MIPIHOSTIOC_INIT error, ret = -1
[ERROR]["LOG"][src/hb_vin.c:124] mipi_host 2 init error!
[ERROR]["mipi"][mipi/hb_mipi_api.c:461] hb_vin_init fail
hb mipi set mipi attr error!
[ERROR]["venc"][video/src/hb_venc.c:302] [9857.657464]HB_VENC_CreateChn[302]: [HB_VENC] HB_VENC_CreateChn:302 Failed to FindCtxByChn VeChn = 0 s32Ret = -268958736
2023/08/20 17:12:11.622 ERROR [x3_venc_init][0173]HB_VENC_CreateChn 0 failed, eff803f0.
自封装库
通过上面的分析就很好将地平线官方的API进行封装，封装如下：
class SensorProcess {
public:
SensorProcess(SensorSetting sensor);
~SensorProcess();
int sensorSifDevInit();
void print_sensor_info(MIPI_SENSOR_INFO_S *snsinfo);
cv::Mat getImage();
cv::Mat transRgbToYuv(cv::Mat rgb_img);
int getSensorWidth(){return width_;};
int getSensorHeight(){return height_;};
private:
SensorSetting sensor_setting_;
bool sensor_init_flag = false;
int width_=0;
int height_=0;
};

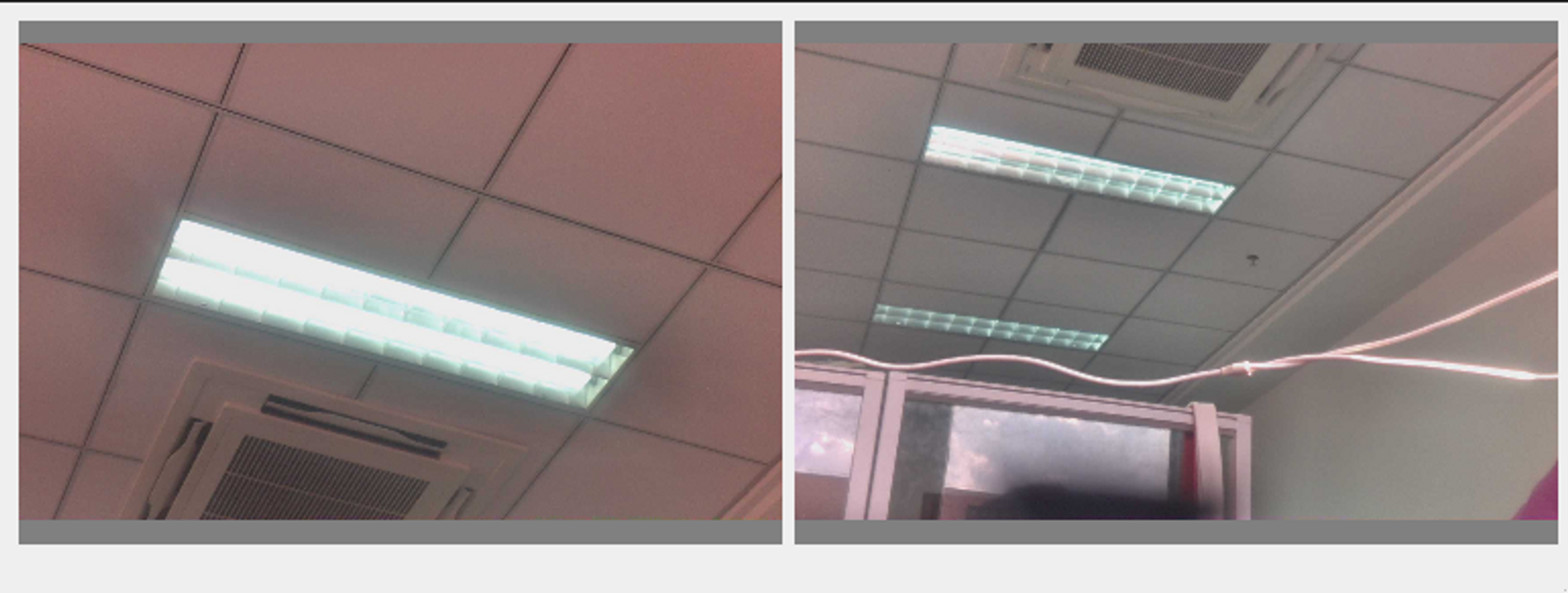

类初始化时，将sensor_xxx.cpp中的数据打包为SensorSetting传入，调用sensorSifDevInit进行初始化，完成初始化后，通过getImage()即可获得该sensor当前的图像，且是以opencv的mat格式呈现，最终效果如下所示：-
