X5高效模型设计指导

DR_KAN · 2024 年10 月 17 日 09:31

1 概述

为了应对复杂的智能机器人场景，地平线于2024年推出了10Tops高算力的旭日5计算平台（以下简称X5）。作为一款端侧SOC，X5的BPU中包含多种专用硬件计算单元，各硬件单元在设计时为了更高的性能可能牺牲了部分灵活性，因此需要各位开发者们在了解BPU的特性后，针对性地对模型做出一些更贴合硬件特点的优化，以尽可能发挥出BPU的计算优势。下文将具体阐述在X5计算平台上设计高效模型的建议。 文本给出的优化思路，仅做指导建议，所列举案例并不保证对所有场景都适用，请根据实际情况多做尝试。

2 通用建议

2.1 使用BPU算子搭建模型

BPU算子本身性能远高于CPU算子，且CPU和BPU之间的异构调度还会引入量化、反量化节点，其计算因为需要遍历数据，所以耗时也与shape大小成正比。对于模型尾部输出的反量化，和featuremap模型输入的量化节点，我们建议通过 hb_model_modifier 工具手动摘除，并将相关操作合入前、后处理代码中，从而节省一次数据遍历的冗余耗时。同时在模型后处理中还可考虑先完成筛选过滤的操作，仅对剩下的数据做反量化，还可进一步压缩耗时。

2.2 选择BPU高效实现的Backbone

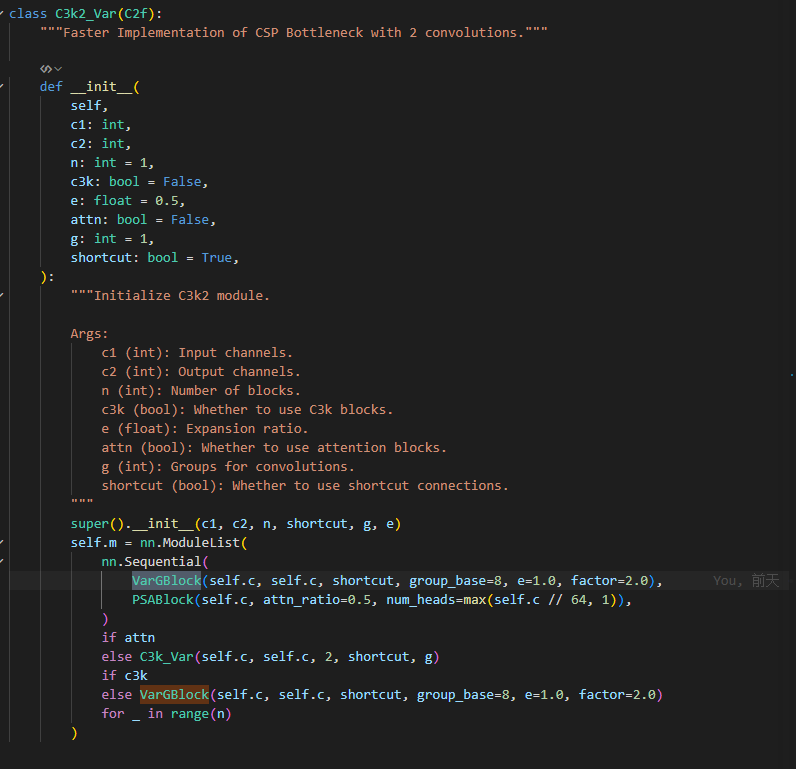

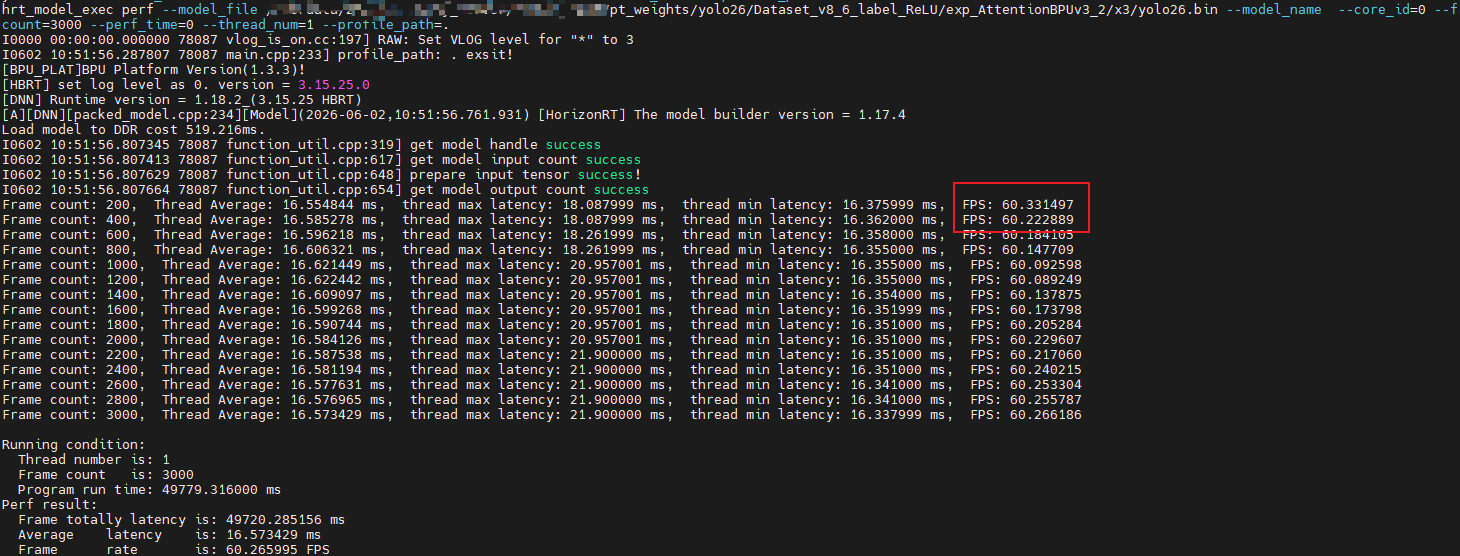

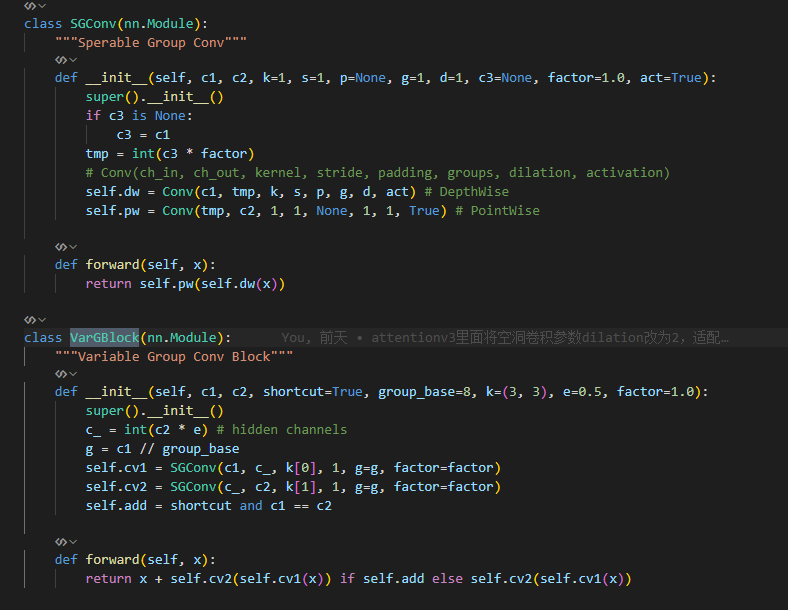

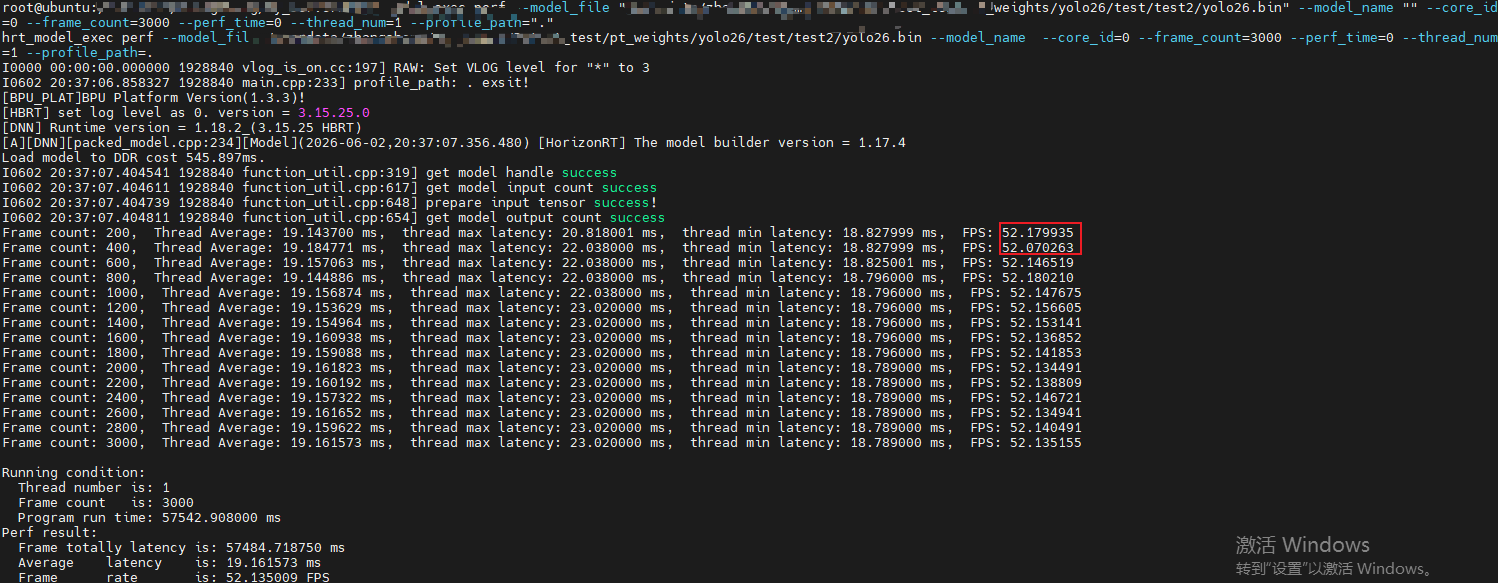

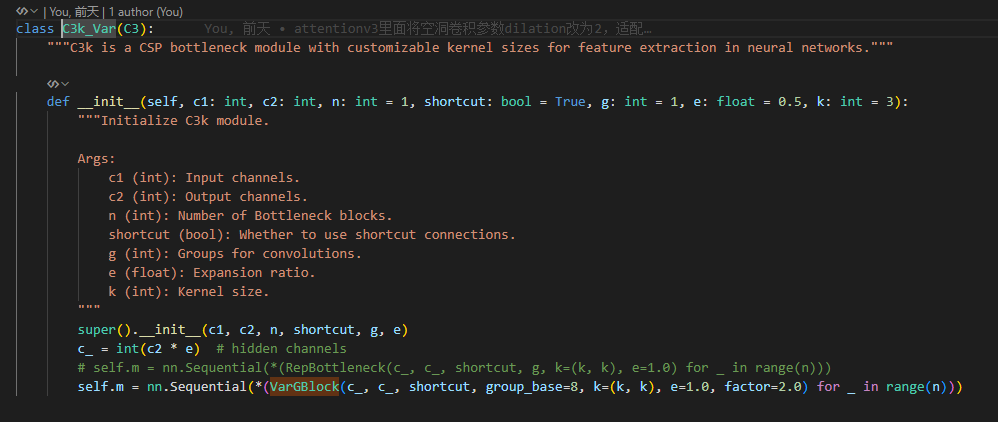

在X5计算平台上，BPU针对GroupConv，DepthwiseConv做了针对性的优化，所以我们更推荐采用Depthwise+Pointwise结构的 MobileNetv2、EfficientNet_lite，以及地平线基于GroupConv手工设计自研的 VarGNet 作为模型的Backbone，以获得更高的性能收益。需要注意的是：

地平线的EfficientNet_lite示例模型来源于 EfficientNet-lite Github地址，相比于官方原版实现去除了包含sigmoid查表算子的SE结构，Swish激活替换为ReLU。
相较于XJ3处理器，Depthwise Conv算子在X5上的加速比有所下降，因此，对于同样的网络结构，将DepthwiseConv替换成Groupconv（保证每个group内channel 8对齐），可获得精度的提高且不损耗性能。此外，建议尽量避免使用stride>1时的DepthwiseConv，效率较低。
GroupConv每个组内C方向8对齐，否则无效的padding会造成算力浪费。

2.3 尽量提高模型的计算/访存比

由于X5算力的显著增加，所以要更多地考虑其带宽压力。地平线常用的提高模型计算/访存比的优化思路包括：

使用GroupConv降低模型深层的weight加载 。当模型channel比较小时，我们可以利用普通的稠密卷积（如3x3）去发挥处理器的强大算力。而随着模型加深，下采样次数变多，channel会急剧变大，此时建议使用GroupConv来缓解带宽压力。
Block间采用更小的featuremap ，这样可以减少DDR与SRAM之间的数据搬运。
避免使用过大的kernel_size 。过大的kernel_size（>9）一方面会增加weight的参数量，另一方面会使当前计算依赖过多的前层数据，导致数据搬运更加频繁。
Shortcut不宜过长 。过长的shortcut会导致featuremap在SRAM里驻存的时间过长，甚至会导致数据dump到DDR上。
小图多Batch 。对于小模型（分辨率 <= 256），则建议使用batch模式进行推理，从而降低模型weight的加载次数，更有效地平衡计算/访存比。

2.4 遵循硬件对齐规则

2.4.1 硬件对齐规则介绍

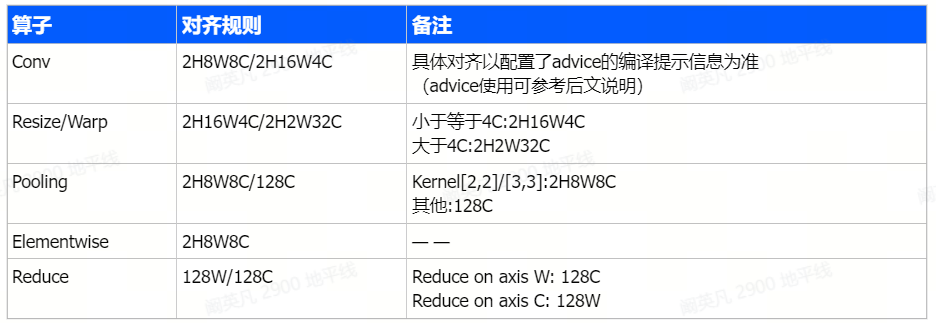

X5计算平台运算的时候有最小的对齐单位，若不满足对齐规则，会对Tensor自动进行padding，造成无效的算力浪费。不同的算子对齐规则有所差异，以下为一些常见计算在X5上的对齐规则：

**注解：**2H16W4C，表示计算的时候H方向对齐到2，W方向对齐到16，C方向对齐到4。假如原始tensor shape为 (1, 1, 20, 10) （layout: NHWC），实际运行时的tensor shape将被padding至 (1, 2, 32, 12)。

2.4.2参考advice参数建议

PTQ 可以在编译参数组（compiler_parameters）中配置advice参数，具体描述如下： 参数作用：用于提示模型编译后预估的耗时增加的情况，单位是微秒。 取值范围：自然数。 默认配置：无，不设置或设置为0则表示不开启。 参数说明：模型在编译过程中，工具链内部会进行耗时分析。而实际过程中，如算子做数据对齐等操作时会导致耗时有所增加，设置该参数后，当某个OP的实际计算耗时与理论计算耗时的偏差大于您指定的值时，会打印相关log，包括耗时变化的信息、数据对齐前后的shape以及padding比例等信息。若编译模型时指定advice为1，则表示开销额外增加超过1微秒时打印提示，打印信息如下：

advice: Layer "/conv1/Conv" becomes slow (0.002ms -> 0.007ms). Output is aligned from 1x226x226x3 to 1x226x232x8 (+173%).

QAT 可在调用horizon_plugin_pytorch.quantization.check_model接口时配置advice参数，该接口用于检查模型是否能够被编译，具体说明如下：

horizon_plugin_pytorch.quantization.check_model(module: Union[torch.jit._script.ScriptModule, torch.nn.modules.module.Module], example_inputs: tuple, march: Optional[str] = None, input_source: Union[Sequence[str], str] = 'ddr', advice: Optional[int] = None, check_quanti_param: bool = True)
Check if nn.Module or jit.ScriptModule can be compiled by HBDK.
Dump advices for improving performance on BPU.
参数
module (nn.Module or jit.ScriptModule.) –
example_inputs (A tuple of example inputs, in torch.tensor format.) – For jit.trace and shape inference.
march (Specify the target march of bpu.) – Valid options are bayes and bernoulli2. If not provided, use horizon plugin global march.
input_source (Specify input features' sources(ddr/resizer/pyramid)) –
advice (Print HBDK compiler advices for improving the utilization of the) – model on bpu if layers of the model become slow by more than the specified time (in microseconds)
check_quanti_param (Check quanti param) –
返回
flag – 0 if pass, otherwise not.
返回类型
int

3 特殊结构优化建议及示例

3.1 大数放在W维度

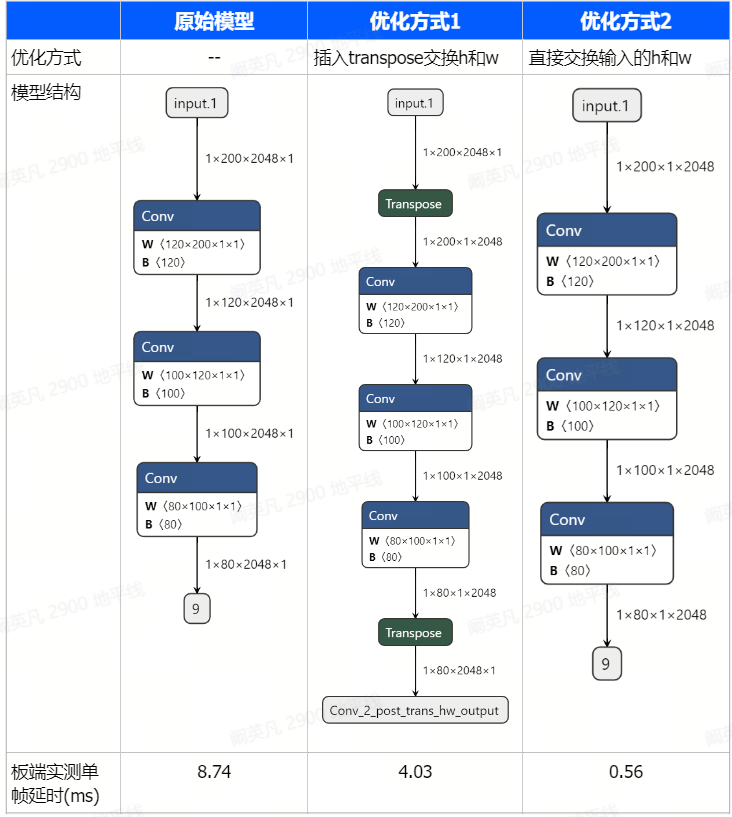

根据硬件对其规则表，对于Conv、Elementwise等常见计算，W的对齐要求通常都高于H和C，因此，在模型设计时我们可以考虑尽量将数据放在W维度上，其次是C，最后才是H。例如：

可见将大数放到w维度之后，对模型性能的增益效果是非常明显的，由于transpose又会引入额外的耗时，因此参考优化方式2直接改写模型输入尺寸会是最高效的做法。

3.2 减少数据transform操作

X5 BPU是张量运算处理器，数据排布是多维表示，而Reshape、Transpose的表达语义是基于CPU/GPU的线性排布，因此在BPU上进行数据transform操作是会引入部分耗时的。

3.2.1 减少使用reshape、transpose等操作

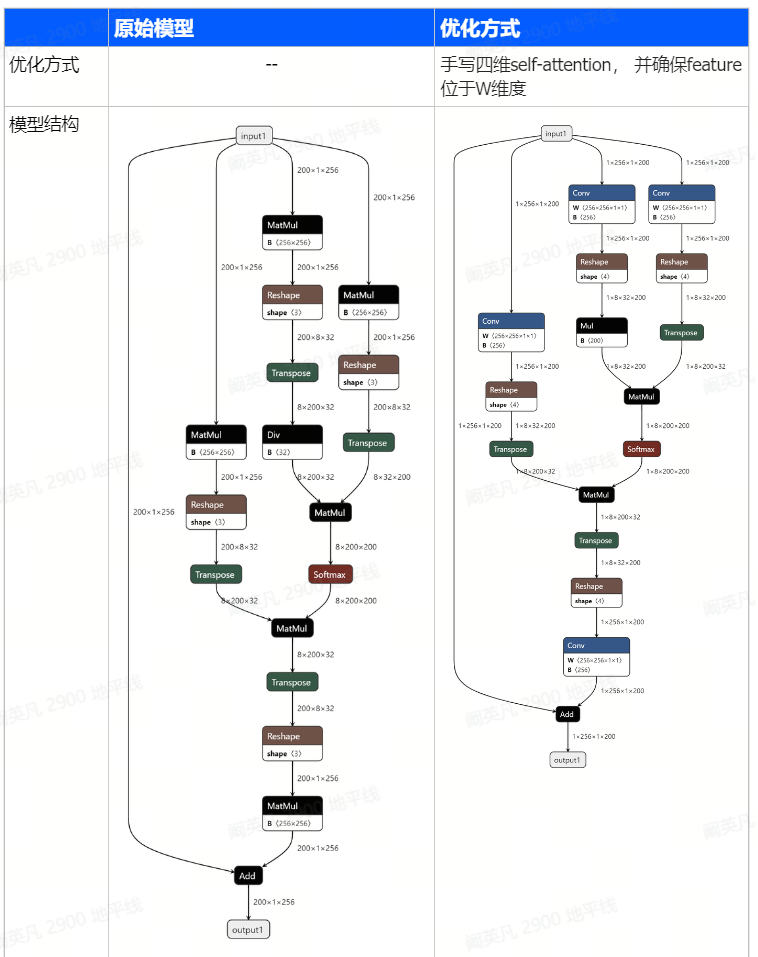

地平线转换工具会将部分matmul、gemm等op等价转换为conv2d计算，或多或少会引入额外的data transform操作以及add无法被吸收等问题，因此建议设计模型时将nn.Linear、nn.MultiheadAttention等原生非四维的计算重新改写为四维计算，并尽可能用conv2d等价替代一些操作。例如：

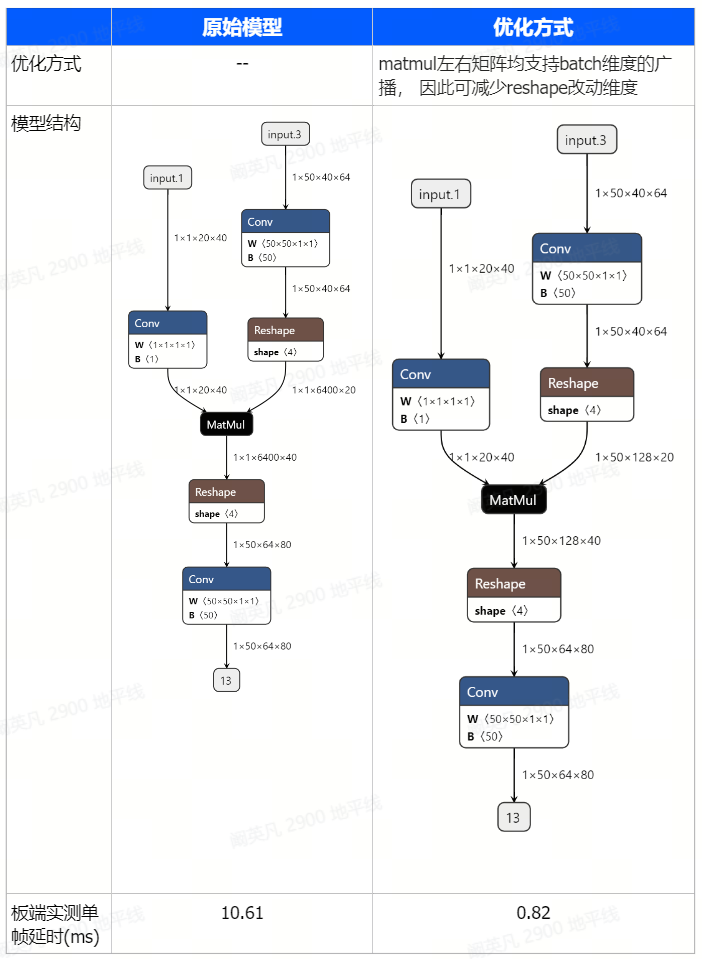

板端实测单帧延时：左图1.21ms，右图0.87ms
