RDK X5 MIPI接口定义确认

开发与问题
,
1

请问RDK X5这个摄像头的MIPI接口定义中没有MCLK的Reset引脚，接口的第17和18脚是什么功能？能用来做这两个信号吗？

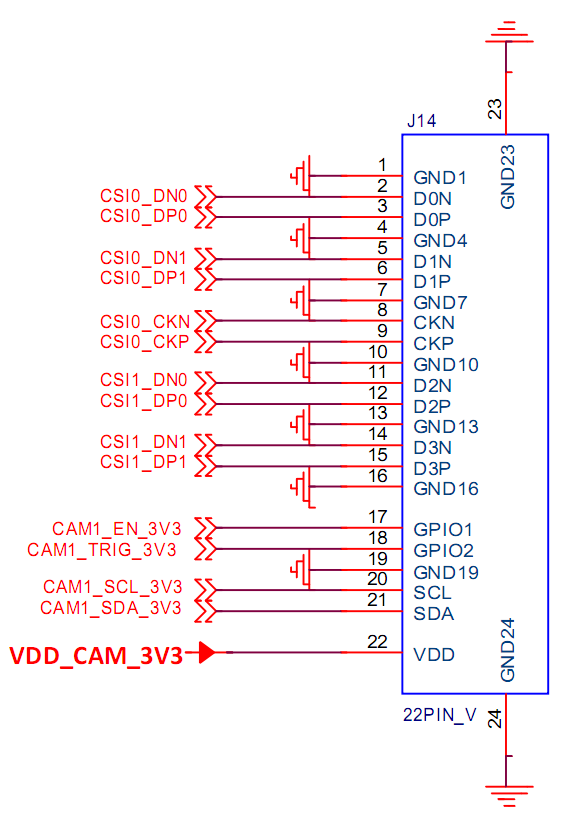

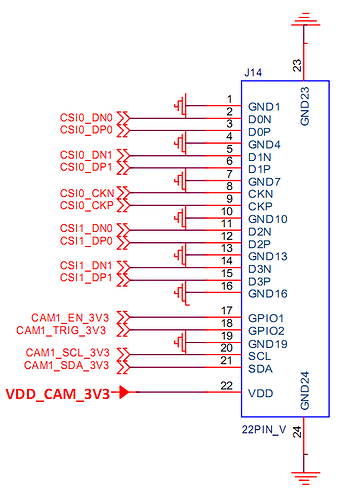

RDK X5 MIPI接口定义
RDK X5 MIPI接口定义588×832 54.3 KB

MIPI硬件接口电压匹配
MIPI硬件接口电压匹配
2

我来帮你确认 RDK X5 MIPI 接口的引脚定义。先搜索一下社区中

根据您提供的 RDK X5 MIPI 接口定义图，我来解答您的问题：

关于引脚 17 和 18 的功能

从接口定义图可以看到：

  • Pin 17: GPIO1
  • Pin 18: GPIO2

这两个引脚是通用 GPIO 引脚，不是专用的 MCLK 或 Reset 信号。

能否用作 MCLK/Reset？

可以，但需要注意以下几点：

1. MCLK (主时钟) 信号

  • GPIO 引脚可以配置为时钟输出功能
  • 需要在设备树中配置 GPIO 的复用功能为时钟输出
  • 需要确认 GPIO1/2 是否支持时钟输出模式（需查阅 RDK X5 硬件手册）

2. Reset 信号

  • GPIO 引脚完全可以用作 Reset 输出
  • 通过 GPIO 控制高低电平实现摄像头复位
  • 这是常见的摄像头 Reset 实现方式

建议操作步骤

# 1. 首先查阅 RDK X5 硬件手册，确认 GPIO1/2 的复用功能
# 文档地址：https://developer.d-robotics.cc/rdk_doc/RDK

# 2. 检查当前 GPIO 配置
cat /sys/kernel/debug/pinctrl/pinctrl-horizon/pinmux-pins

# 3. 在设备树中配置 GPIO 功能（示例）
&gpio1 {
    status = "okay";
    /* 配置为时钟输出或 GPIO 输出 */
};

推荐方案

  1. Reset 信号：使用 GPIO1 或 GPIO2 作为摄像头 Reset 控制
  2. MCLK 信号：
    • 优先查找是否有专用的 MCLK 引脚
    • 如果必须使用 GPIO，确认该 GPIO 支持时钟输出功能
    • 或者通过 PWM 方式生成时钟信号

需要确认的信息

为了给您更准确的建议，请提供：

  • 您使用的摄像头模组型号
  • 是否参考了特定的摄像头驱动示例
  • 是否已查阅RDK X5 硬件手册中的 GPIO 复用功能表

建议您先查阅官方文档，如果有具体问题可以带着摄像头型号和配置问题再来提问！ :books:

3

您好，这边是有自己的mipi sensor适配开发的需求吗
