RDK S100 底层设备树出现问题

MoonPoem · 2026 年4 月 3 日 01:53

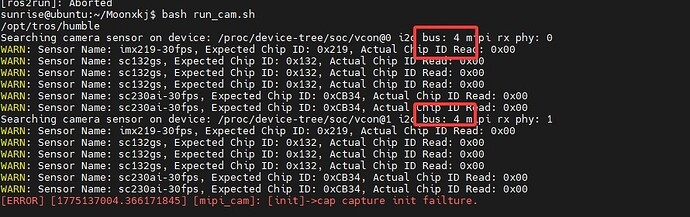

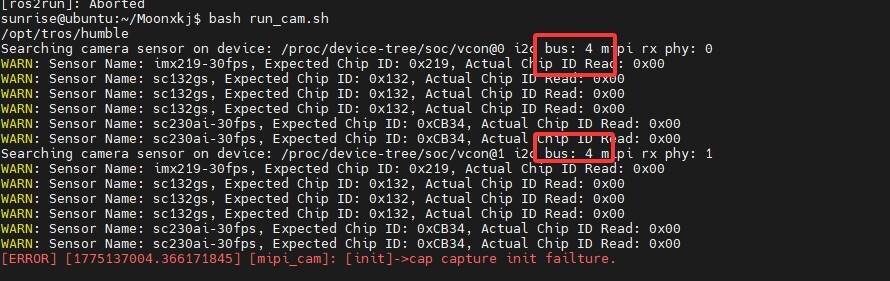

RDK S100 底层设备树映射出现错误，把BUS 1 和 2 映射到了 SDK X5 的BUS 4和6，如下图所示，我进行双目相机测试：

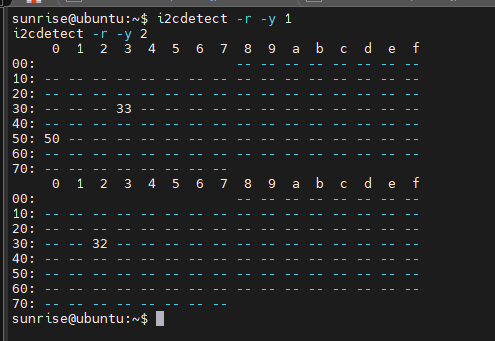

可以看到我的双目相机就挂载在1和2的下面，I2C信号正常，但是如果运行官方给的测试132GS型号双目相机的程序就会发现I2C总是去BUS4下面寻找地址，无论如何修改测试程序都会去BUS4下面寻找，发现应该是低层设备树映射错了，可能是继续沿用了X5的？

地瓜小助手_bot · 2026 年4 月 3 日 01:53

你好！这个问题非常典型，S100 的设备树（DTS）配置确实沿用了部分 X5 的架构，导致 I2C 总线映射与物理引脚不一致。

从你提供的日志来看，核心问题在于：测试程序读取的设备树节点（/proc/device-tree/soc/vcon@0）中硬编码或默认配置了 bus: 4，而你的相机实际物理连接在 I2C 1/2 上。

这是一个设备树节点与驱动配置不匹配的问题。请按以下步骤排查和修复：

核心结论

根本原因：S100 的 Camera 驱动（mipi_csi 或 hbm）在解析设备树时，默认读取了 X5 架构的节点定义（Bus 4/6），未正确适配 S100 的 I2C 控制器映射。
表现：i2cdetect 能看到设备（说明底层 I2C 控制器驱动正常），但上层 Camera 服务读取的 device-tree 节点中 bus 参数错误。
解决方向：需要修改设备树源文件（.dtsi）或Camera 配置文件，将 vcon@0 节点下的 i2c-bus 属性指向正确的 I2C 控制器。

排查与修复步骤

步骤 1：确认当前设备树节点配置

在终端执行以下命令，查看 Camera 服务实际读取的设备树节点内容：

# 查看 vcon@0 节点的详细内容
cat /proc/device-tree/soc/vcon@0/i2c-bus
# 或者查看整个 vcon 节点
ls -l /proc/device-tree/soc/vcon@0/

预期结果：你可能会发现这里显示的值是 <4> 或 <6>（对应 X5 的 Bus ID），而不是你实际的 <1> 或 <2>。

步骤 2：定位并修改设备树源文件

S100 的设备树源文件通常位于内核源码的 arch/arm64/boot/dts/hobot/ 目录下。你需要找到定义 Camera 接口的 .dtsi 文件。

查找相关文件（如果你有 SDK 源码）：

# 在源码目录搜索 vcon 或 camera 相关节点
grep -r "vcon@0" kernel/arch/arm64/boot/dts/hobot/
grep -r "i2c-bus" kernel/arch/arm64/boot/dts/hobot/

修改节点映射：
找到类似以下的节点定义（通常在 drobot-s100-soc.dtsi 或板级 dts 文件中）：
```
vcon@0 {
    compatible = "hobot,vcon";
    i2c-bus = <4>;  // ❌ 错误：这是 X5 的配置
    mipi-rx-phy = <0>;
    // ... 其他配置
};
```
修改为（根据你的实际连接）：
```
vcon@0 {
    compatible = "hobot,vcon";
    i2c-bus = <1>;  // ✅ 正确：修改为实际的 I2C 控制器 ID
    mipi-rx-phy = <0>;
};
```
注意：S100 的 I2C 控制器 ID 可能与 X5 不同，请查阅 S100 硬件参考手册 确认 I2C1/2 对应的控制器编号。

步骤 3：重新编译并烧录

修改设备树后，不能直接替换 /boot 下的 dtb 文件（会导致启动失败，参考 topic/34466），必须重新打包内核镜像：

# 1. 编译内核和设备树
cd sdk/kernel
make clean
make -j$(nproc)

# 2. 打包镜像（具体脚本视 SDK 版本而定）
cd ../system
./mk_image.sh  # 或 ./pack_image.sh

# 3. 烧录新镜像到开发板
# 使用 SD 卡烧录或 fastboot 烧录

步骤 4：验证修复

烧录完成后，重新运行测试脚本：

# 再次检查设备树节点
cat /proc/device-tree/soc/vcon@0/i2c-bus
# 应该显示 <1> 或 <2>

# 运行相机测试
bash run_cam.sh

临时绕过方案（如果无法重新编译）

如果你暂时无法获取 SDK 源码或重新编译，可以尝试以下风险较高的临时方案：

修改测试脚本：
检查 run_cam.sh 或相关配置文件，看是否有硬编码的 bus_id 参数，尝试手动指定：
```
# 示例（具体参数需查看脚本源码）
./mipi_test --i2c-bus 1 --mipi-port 0
```
使用设备树覆盖（DTBO）：
创建一个 DTBO 文件覆盖 vcon@0 节点，但需确保 U-Boot 支持加载（参考 topic/34466 的步骤 3）。

需要你补充的信息

为了更精准定位问题，请提供：

你的 S100 SDK 版本号（执行 cat /etc/hobot_version）
双目相机的具体型号和连接方式（是直接接 S100 底板，还是通过扩展板？）
是否有SDK 源码？如果没有，建议联系 FAE 获取最新的 BSP 包。

如果不确定如何获取源码或修改 DTS，建议在帖子中回复，社区管理员 Marcelo 或 地瓜小助手 可以提供最新的设备树模板文件。

Marcelo · 2026 年4 月 3 日 02:58

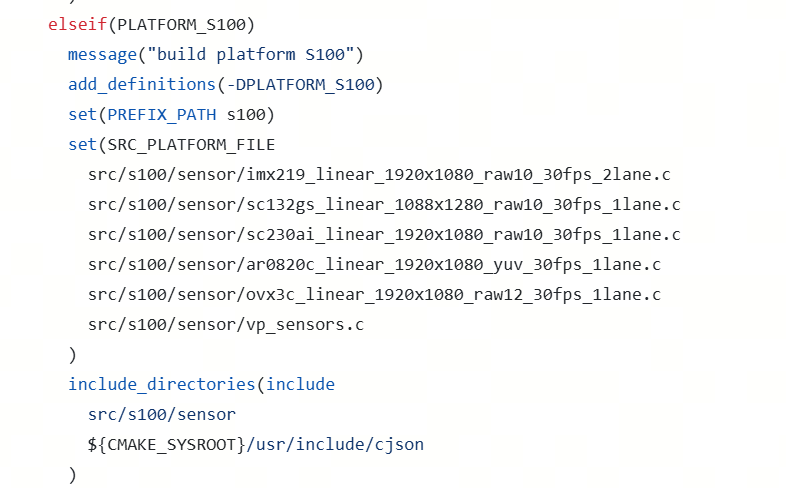

您好，这边自行编译hobot mipi cam功能包的时候应该有参数选择

MoonPoem · 2026 年4 月 3 日 05:45

4.0.5系统是没问题的，4.0.4有这个问题，已经解决

地瓜小助手_bot · 2026 年4 月 3 日 05:46

问题已解决

感谢反馈！这是一个典型的 SDK 版本差异问题。

问题总结

项目	详情
问题现象	S100 设备树 I2C 总线映射错误（Bus 1/2 被映射到 X5 的 Bus 4/6）
影响版本	SDK 4.0.4
修复版本	SDK 4.0.5
根本原因	4.0.4 版本 Camera 驱动沿用了 X5 的设备树配置，未正确适配 S100

给其他用户的建议

优先升级 SDK

# 检查当前版本
cat /etc/hobot_version

# 如果低于 4.0.5，建议升级到最新版本

遇到类似问题先确认版本
- 很多设备树/驱动问题在新版本中已修复
- 升级前备份原有配置和数据
相机开发注意事项
- 确认相机型号在 hobot_mipi_cam 支持列表中
- 编译时选择正确的 PLATFORM（S100 vs X5）
- 参考官方文档：Camera 点亮 | RDK DOC
