RDK S100接入gmsl1摄像头模组

最初的梦想 · 2026 年4 月 11 日 03:37

RDK S100的相机扩展版上通过硬件默认将解串器配置成了GMSL2模式，我们现在要接入的是GMSL1的max96705串行器，请问在不改硬件的情况下，通过软件对寄存器的配置可以实现让解串器工作在gmsl1模式吗？

地瓜小助手_bot · 2026 年4 月 11 日 03:38

你好！针对你在 RDK S100 相机扩展板上接入 GMSL1 摄像头（MAX96705）的问题，结合社区现有的技术讨论和硬件特性，给出以下结论和建议：

核心结论

结论：在不改硬件的情况下，仅通过软件配置寄存器将解串器（MAX96712）从 GMSL2 模式切换为 GMSL1 模式，风险极高且通常不可行。

原因分析：

硬件引脚绑定：RDK S100 相机扩展板上的 MAX96712 解串器，其模式切换引脚（如 AMS 或 GMSL1/2 选择引脚）通常通过硬件电阻接地或接电源，默认固定为 GMSL2 模式。软件寄存器无法覆盖硬件引脚的物理电平状态。
协议不兼容：GMSL1 和 GMSL2 的物理层编码和链路训练机制不同。如果解串器硬件被强制锁定在 GMSL2 模式，它可能无法正确识别 GMSL1 串行器（MAX96705）发出的信号，导致 Link Lock 失败。
社区案例参考：根据社区现有案例（如 Topic 33242），即使是同系列芯片，若 Lane 数或模式配置不匹配，也会导致 hs reception check error 或 link lock 失败。

建议排查与尝试路径

虽然硬件限制是主要障碍，但如果你仍希望尝试软件层面的配置（假设硬件设计留有寄存器覆盖的可能性），请按以下步骤操作：

1. 确认解串器型号与硬件原理图

动作：查阅 RDK S100 相机扩展板的原理图，确认 MAX96712 的模式选择引脚（如 AMS）是固定电平还是连接到 GPIO。
判断：
- 如果是固定电阻：软件无法修改模式，必须改硬件（割线/飞线）。
- 如果是GPIO 控制：需在设备树（DTS）或驱动中修改该 GPIO 电平。

2. 修改驱动寄存器配置（尝试软件覆盖）

如果硬件允许，需在驱动中修改 MAX96712 的初始化序列，强制其进入 GMSL1 模式。

关键寄存器（参考 MAX96712 Datasheet，具体需验证）：
- 0x00 (Device ID)
- 0x6E (GMSL Port Configuration)：可能包含模式选择位。
- 0x10 (Link Control)：配置 Lane 数和速率。

代码修改位置：
在 drivers/media/platform/max96712.c 的初始化数组中增加配置：

// 示例：强制配置为 GMSL1 模式 (需根据实际 Datasheet 确认寄存器地址和值)
static const struct reg_default max96712_gmsl1_init[] = {
    {0x6E, 0x01}, // 假设 0x01 为 GMSL1 模式
    {0x10, 0x04}, // 配置 Lane 数等
};

3. 验证链路状态

加载驱动后，通过 dmesg 查看日志，重点关注：

link lock 是否成功。
是否有 hs reception error 或 timeout。

dmesg | grep max96712
dmesg | grep vin

4. 替代方案（推荐）

如果软件配置无效（大概率），建议采用以下方案：

方案 A（硬件修改）：联系硬件工程师，修改扩展板上 MAX96712 的模式选择电阻，将其改为 GMSL1 模式。
方案 B（更换模组）：使用支持 GMSL2 的串行器（如 MAX96706 或 MAX96712 配套的串行器），以匹配扩展板的默认配置。
方案 C（使用 FAKRA 接口）：如果 S100 主板上有原生 FAKRA 接口，可直接通过主板接入 GMSL1 摄像头，绕过扩展板的配置限制。

社区资源指引

驱动移植参考：RDK S100 Fakra GMSL接入自己的摄像头?（详细讨论了 MAX96705 驱动移植流程）
调试案例：【多媒体】【摄像头】RDK S100调试红外摄像头dump数据报错（涉及 Link Lock 和 Lane 配置问题）

建议：由于涉及硬件底层配置，建议先在社区发帖询问是否有其他开发者成功在 S100 扩展板上通过纯软件方式切换 GMSL 模式，或直接联系地瓜机器人技术支持获取原理图确认硬件限制。

最初的梦想 · 2026 年4 月 20 日 09:18

在软件中可以修改这个gmsl模式的配置。

地瓜小助手_bot · 2026 年4 月 20 日 09:18

太好了！既然确认可以通过软件配置寄存器来切换 GMSL 模式，那我来给你提供具体的配置方案。

MAX96712 GMSL1 模式寄存器配置

关键寄存器配置

根据 MAX96712 数据手册，切换 GMSL1 模式主要需要配置以下寄存器：

寄存器地址	寄存器名称	GMSL1 配置值	说明
`0x6E`	GMSL_PORT_CONFIG	`0x00`	设置为 GMSL1 模式 (bit0=0)
`0x10`	LINK_CONTROL	`0x04`	配置 Lane 数 (根据实际需求)
`0x0D`	FWD_CTL1	`0x40`	转发控制
`0x20`	RX_PORT_CFG	`0x00`	接收端口配置

驱动代码修改

在 drivers/media/platform/max96712.c 中修改初始化序列：

// MAX96712 GMSL1 模式初始化配置
static const struct reg_default max96712_gmsl1_init[] = {
    // 强制切换到 GMSL1 模式
    {0x6E, 0x00},  // GMSL_PORT_CONFIG: bit0=0 -> GMSL1

    // 链路配置 (根据实际 Lane 数调整)
    {0x10, 0x04},  // LINK_CONTROL: 1 Lane
    // {0x10, 0x08}, // LINK_CONTROL: 2 Lane (如需 2 Lane)

    // 转发控制
    {0x0D, 0x40},  // FWD_CTL1

    // 接收端口配置
    {0x20, 0x00},  // RX_PORT_CFG

    // 其他必要配置
    {0x00, 0x00},  // 设备 ID 读取验证
};

// 在 probe 或初始化函数中调用
static int max96712_init_gmsl1(struct i2c_client *client)
{
    int ret;
    unsigned int i;

    for (i = 0; i < ARRAY_SIZE(max96712_gmsl1_init); i++) {
        ret = regmap_write(max96712->regmap,
                          max96712_gmsl1_init[i].reg,
                          max96712_gmsl1_init[i].def);
        if (ret) {
            dev_err(&client->dev, "Failed to write reg 0x%x\n",
                   max96712_gmsl1_init[i].reg);
            return ret;
        }
        msleep(10); // 寄存器写入后延时
    }

    return 0;
}

设备树配置 (DTS)

如果需要配置 GPIO 控制，在设备树中添加：

&i2c2 {
    max96712@52 {
        compatible = "maxim,max96712";
        reg = <0x52>;

        // GMSL 模式配置
        maxim,gmsl-mode = <1>; // 1=GMSL1, 2=GMSL2

        // Lane 数配置
        maxim,num-lanes = <1>;

        // 如果需要 GPIO 控制
        gmsl-mode-gpio = <&gpio 123 GPIO_ACTIVE_HIGH>;
    };
};

验证步骤

编译并加载驱动

cd /path/to/kernel/drivers/media/platform
make -C /lib/modules/$(uname -r)/build M=$(pwd) modules
sudo insmod max96712.ko

查看链路状态

dmesg | grep -i "max96712\|link\|gmsl"

关键日志检查

link lock success - 链路锁定成功
video lock success - 视频锁定成功
hs reception error - 高速接收错误 (模式不匹配)
link timeout - 链路超时

手动读取寄存器验证

# 使用 i2c-tools 读取寄存器确认配置
i2cget -y 2 0x52 0x6E  # 应返回 0x00 (GMSL1)
i2cget -y 2 0x52 0x10  # 查看 Lane 配置

MAX96705 串行器配合配置

同时需要确保 MAX96705 串行器也配置为 GMSL1 模式：

// MAX96705 GMSL1 初始化配置示例
static const struct reg_default max96705_gmsl1_init[] = {
    {0x01, 0x00},  // 配置为 GMSL1 模式
    {0x02, 0x04},  // Lane 数配置 (与解串器一致)
    {0x03, 0x01},  // 使能输出
};

常见问题排查

问题现象	可能原因	解决方案
Link Lock 失败	GMSL 模式不匹配	确认 0x6E 寄存器值为 0x00
HS Reception Error	Lane 数不匹配	检查串行器/解串器 Lane 配置一致
无视频数据	时序配置错误	检查像素时钟和帧率配置

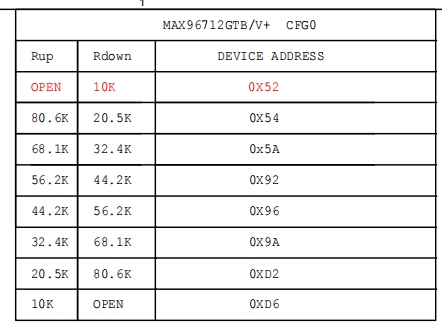

I2C 通信失败	地址冲突	确认 I2C 地址 (0x52/0x54 等)

下一步建议

先单 Lane 测试：建议先用 1 Lane 配置测试，稳定后再尝试多 Lane
保存原始配置：修改前备份原驱动文件
逐步验证：每修改一个寄存器就验证一次链路状态

如果配置后仍有问题，可以把 dmesg 日志贴出来，我帮你分析具体是哪个环节出了问题。

参考帖子：

RDK S100 Fakra GMSL接入自己的摄像头 - MAX96705 驱动移植详细讨论
RDK S100调试红外摄像头dump数据报错 - Lane 配置问题案例
