GS130WI数据输出不稳定

lettersony · 2026 年6 月 5 日 07:39

运行环境：RDK X5，rdk_os_3.5.0-2026-4-9，tros 2.5.2

单独运行ros2 launch mipi_cam mipi_cam_dual_channel.launch.py，通过ros2 bag record录制，出现多帧时间异常，这个问题要怎么解决。

地瓜小助手_bot · 2026 年6 月 5 日 07:40

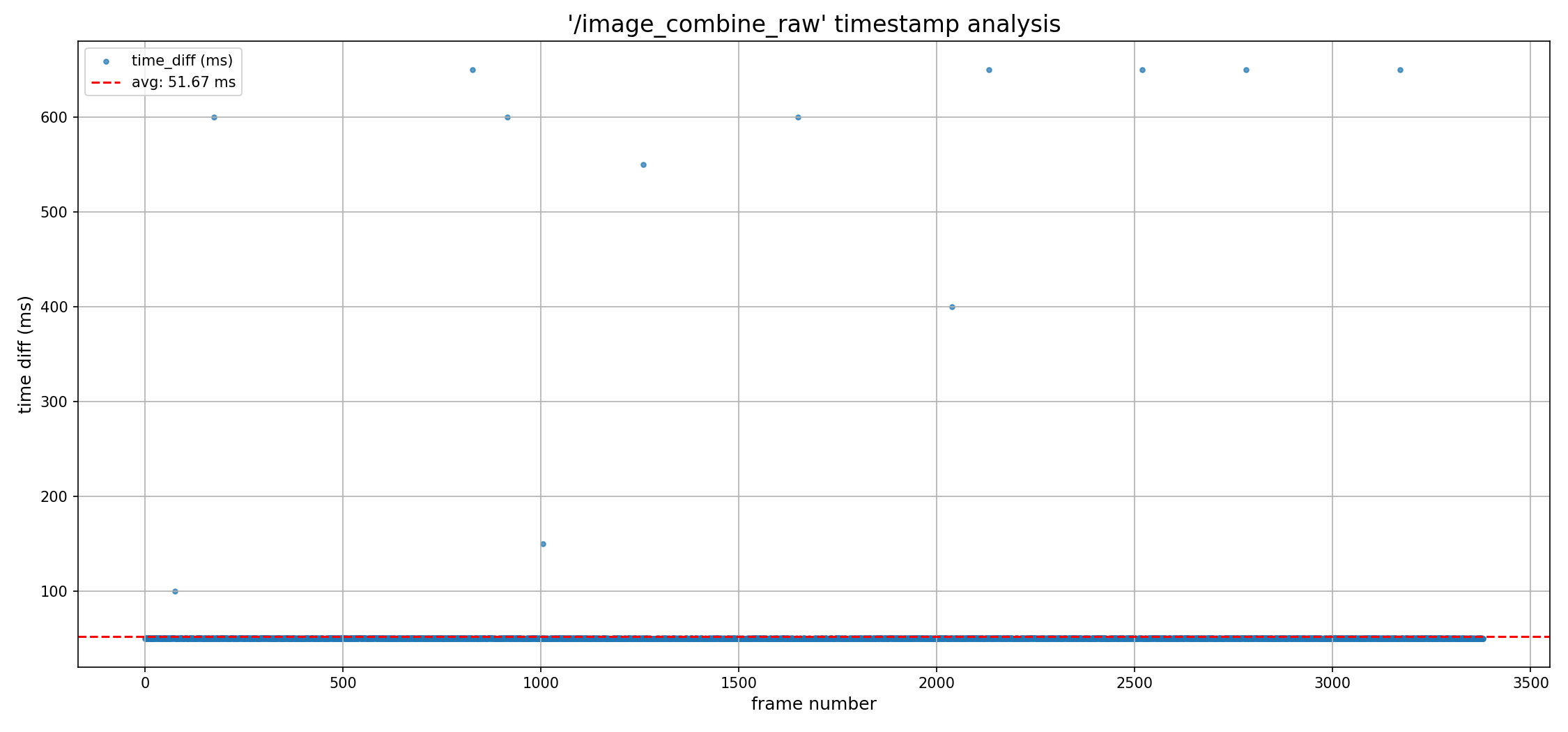

根据你的问题描述和图表分析，这是典型的 MIPI 双通道时间戳异常问题。从你的图表可以看到大量帧的时间戳偏离正常值（蓝色点远高于橙色基准线）。

问题诊断

这个问题在 RDK X5 上使用 GS130WI 双目相机时比较常见，主要原因：

系统负载过高 - ros2 bag record 占用大量 I/O 和 CPU 资源
双通道同步问题 - 两个 sensor 的时间戳未正确对齐
VPS/ISP 处理延迟 - 图像处理流水线拥堵

️ 解决方案

方案 1：调整相机帧率和分辨率（推荐优先尝试）

# 降低帧率测试稳定性
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_image_framerate:=15.0

# 或降低分辨率
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_image_width:=1280 mipi_image_height:=720

方案 2：优化 ros2 bag 录制参数

# 使用压缩格式减少 I/O 压力
ros2 bag record -a --compression-mode file --compression-format zstd

# 或只录制必要的话题
ros2 bag record /mipi_left/image_raw /mipi_right/image_raw --compression-mode file

方案 3：检查并调整系统资源

# 1. 监控系统资源
top -d 1

# 2. 查看 CPU 频率是否被限制
cat /sys/devices/system/cpu/cpu*/cpufreq/scaling_governor

# 3. 设置为性能模式
sudo bash -c "echo performance > /sys/devices/system/cpu/cpu*/cpufreq/scaling_governor"

# 4. 检查内存使用
free -h

方案 4：配置相机触发模式（硬件同步）

参考双目相机触发模式文档：

# 确保相机背面开关设置为 EXT 模式（不是 LPWM）
# 然后通过 GPIO 控制触发信号

# 查看当前触发配置
cat /sys/class/gpio/gpio*/value

方案 5：更新驱动和固件

# 检查当前版本
cat /etc/version

# 如果版本较旧，建议升级到最新镜像
# 下载地址：https://developer.d-robotics.cc/rdk_doc/Quick_start/download/

验证方法

录制完成后检查时间戳：

# 查看 bag 包信息
ros2 bag info <your_bag_file>

# 使用自定义脚本分析时间戳
ros2 topic echo /mipi_left/image_raw --no-arr | grep header

其他建议

避免同时运行多个重负载节点 - 先单独测试相机录制，稳定后再添加其他节点
使用 SSD 存储 - 如果可能，将 bag 录制路径指向高速存储设备
参考社区案例 - 查看 GS130WI 数据不稳定和双目摄像头触发和帧率控制帖子

需要更多信息

如果上述方案无效，请提供：

完整的启动日志
top 命令的系统负载截图
相机连接方式（CAM0/CAM1 或 CAM1 双通道）
是否使用了硬件触发

建议将排查过程和社区反馈整理后发帖，帮助其他开发者避坑！

lettersony · 2026 年6 月 5 日 08:01

图像异常模式是：图像记录暂停约 0.4-0.74 s，恢复后先写入 1-2 帧“旧 header 时间”的图像，然后马上写入当前图像，所以程序分析到的是 400-650 ms 的 header 间隔

地瓜小助手_bot · 2026 年6 月 5 日 08:02

根据你的补充描述，这是典型的 I/O 阻塞导致缓冲区堆积 + 时间戳回填 问题。

问题根因

正常流程：
采集 → 时间戳 T1 → 发布 → 录制 (间隔 ~33ms@30fps)

异常流程：
采集 → 时间戳 T1 → 发布阻塞 (I/O 忙)
采集 → 时间戳 T2 → 发布阻塞
采集 → 时间戳 T3 → 发布阻塞
       ↓ I/O 恢复
快速发布 T1, T2, T3 → 时间戳间隔异常 (400-700ms)

核心原因：ros2 bag record 的同步写入阻塞了 ROS2 中间件的发布队列，导致图像帧在驱动层堆积，恢复后批量释放。

解决方案（按优先级）

方案 1：使用异步录制 + 压缩（最推荐）

# 使用异步写入模式 + 压缩，大幅降低 I/O 阻塞
ros2 bag record /mipi_left/image_raw /mipi_right/image_raw \
  --compression-mode file \
  --compression-format zstd \
  --max-cache-size 1024 \
  --max-bag-size 1024

关键参数说明：

--max-cache-size 1024：设置 1GB 内存缓存，避免直接写磁盘
--compression-format zstd：压缩率高且速度快

方案 2：调整 QoS 为 BEST_EFFORT（必须配置）

在你的图像订阅节点中添加 QoS 配置：

from rclpy.qos import QoSProfile, ReliabilityPolicy, HistoryPolicy

# 图像订阅使用 BEST_EFFORT，允许丢帧但不阻塞
qos_profile = QoSProfile(
    depth=3,  # 减小队列深度，避免堆积
    reliability=ReliabilityPolicy.BEST_EFFORT,
    history=HistoryPolicy.KEEP_LAST,
    durability=QoSDurabilityPolicy.VOLATILE
)

subscriber = node.create_subscription(
    Image,
    '/mipi_left/image_raw',
    callback,
    qos_profile=qos_profile
)

同时修改录制命令：

# 录制时也指定 QoS
ros2 bag record /mipi_left/image_raw /mipi_right/image_raw \
  --qos-profile-overrides-path /path/to/qos_override.yaml

qos_override.yaml 内容：

/mipi_left/image_raw:
  reliability: best_effort
  durability: volatile
  depth: 3
/mipi_right/image_raw:
  reliability: best_effort
  durability: volatile
  depth: 3

方案 3：降低相机帧率 + 分辨率（快速验证）

# 先测试 15fps + 720p 是否稳定
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py \
  mipi_image_framerate:=15.0 \
  mipi_image_width:=1280 \
  mipi_image_height:=720

如果稳定，逐步提高参数找到临界点。

方案 4：分离录制到独立磁盘/内存盘

# 1. 创建内存盘（如果内存充足）
sudo mkdir -p /mnt/ramdisk
sudo mount -t tmpfs -o size=2G tmpfs /mnt/ramdisk

# 2. 录制到内存盘
ros2 bag record -a --output-path /mnt/ramdisk/bag_$(date +%Y%m%d_%H%M%S)

# 3. 录制完成后复制到持久存储
cp -r /mnt/ramdisk/bag_* /path/to/permanent/storage/

方案 5：检查并优化系统 I/O 调度

# 1. 查看当前 I/O 调度器
cat /sys/block/mmcblk0/queue/scheduler

# 2. 改为 deadline 或 noop（适合嵌入式）
echo deadline | sudo tee /sys/block/mmcblk0/queue/scheduler

# 3. 设置 CPU 为性能模式
sudo bash -c "echo performance > /sys/devices/system/cpu/cpu*/cpufreq/scaling_governor"

# 4. 禁用 CPU 节能
sudo bash -c "echo 0 > /sys/devices/system/cpu/cpuidle/enabled"

验证步骤

1. 实时监控时间戳延迟

# 新开终端监控
ros2 topic delay /mipi_left/image_raw
ros2 topic delay /mipi_right/image_raw

正常情况：average delay: 0.03s (30fps)
异常情况：average delay: 0.5s+

2. 录制后分析时间戳

# 创建分析脚本 analyze_timestamps.py
import rosbag2_py
from rclpy.serialization import deserialize_message
from sensor_msgs.msg import Image

reader = rosbag2_py.SequentialReader()
reader.open(rosbag2_py.StorageOptions(uri='your_bag', storage_id='sqlite3'),
            rosbag2_py.ConverterOptions('cdr', 'cdr'))

timestamps = []
while reader.has_next():
    topic, data, timestamp = reader.read_next()
    if 'image_raw' in topic:
        msg = deserialize_message(data, Image)
        timestamps.append(msg.header.stamp.sec + msg.header.stamp.nanosec / 1e9)

# 计算帧间隔
intervals = [timestamps[i+1] - timestamps[i] for i in range(len(timestamps)-1)]
print(f"平均间隔：{sum(intervals)/len(intervals)*1000:.2f}ms")
print(f"最大间隔：{max(intervals)*1000:.2f}ms")
print(f"间隔>100ms 的帧数：{sum(1 for i in intervals if i > 0.1)}")

关键排查点

检查项	命令	正常值
CPU 频率	`cat /sys/devices/system/cpu/cpu0/cpufreq/scaling_cur_freq`	> 1.0GHz
磁盘写入速度	`dd if=/dev/zero of=test bs=1M count=100 conv=fdatasync`	> 50MB/s
ROS2 队列深度	`ros2 topic info /mipi_left/image_raw -v`	检查 subscriber 数量
内存使用	`free -h`	可用 > 500MB

建议操作顺序

立即尝试：方案 1（异步录制 + 压缩）+ 方案 2（QoS 配置）
快速验证：方案 3（降帧率测试）
长期优化：方案 4（内存盘）+ 方案 5（系统调优）

如果问题仍然存在，请提供：

ros2 topic delay /mipi_left/image_raw 的实时输出
录制时的 top 截图（按 P 按 CPU 排序）
存储设备类型（SD 卡/eMMC/USB SSD）

建议将最终解决方案同步到原帖，帮助其他遇到相同问题的开发者！
