本文复现仓库：GitHub - D-Robotics/rdk_LeRobot_tools at s600 · GitHub
机器人操作策略过去大多围绕单一机器人和单一任务训练：模型根据相机图像与关节状态预测动作，任务或硬件发生变化后通常需要重新采集数据。视觉-语言-动作模型（Vision-Language-Action model，VLA）则尝试把视觉理解、语言指令和机器人控制统一起来，使一个模型能够根据自然语言任务处理不同场景，并复用从大规模图文数据和多机器人数据中获得的表示能力。
π0 是 Physical Intelligence 提出的一种 flow-matching VLA。它以 PaliGemma 视觉语言模型为基础，引入专门处理机器人状态和连续动作的 Action Expert，并通过跨本体预训练与高质量 post-training 获得通用能力和下游任务执行能力。与将动作离散为文本 token 的自回归 VLA 不同，π0 从随机噪声出发迭代生成整段连续动作，更适合高频和精细操作。
本文关注 π0 的下游适配与端侧部署，完整流程从 LeRobot 兼容的 π0 base checkpoint 开始，使用 SO100 双相机数据进行全参数 post-training，建立服务器 BF16 基线，再完成 SigLIP、PaliGemma 与 Action Expert 的分段量化、HBM 编译和 S600 真机推理。
机械臂接收自然语言指令“Place the RDK camera box on top of the black MCU box. ”并执行
一、π0论文解读
部署之前先把论文中的模型关系讲清楚。因为后面所有量化边界、Tensor shape 和 KV Cache，都是从这一结构推导出来。
VLA 的问题定义
传统模仿学习通常解决一个很具体的问题：给定相机图像和关节状态，预测下一步动作。
(image, state) → action
这种策略可以在固定场景里做得很好，但任务一变、物体一换，往往就需要重新定义数据和重新训练。VLM 则走向另一个极端：它能理解图像和语言，却通常只会输出文本，不能直接给舵机发送连续关节目标。
VLA，也就是 Vision-Language-Action model，把两者接在了一起：
多路图像 + 语言指令 + 机器人本体状态
↓
VLA
↓
一段连续机器人动作
可以把三类模型粗略对比成：
| 模型 | 主要输入 | 主要输出 | 擅长解决的问题 |
|---|---|---|---|
| 视觉策略 | 图像、state | 单步或短动作 | 固定任务的闭环控制 |
| VLM | 图像、语言 | 文本 token | 语义理解和视觉问答 |
| VLA | 图像、语言、state | 连续动作 chunk | 根据自然语言执行机器人任务 |
这里的关键不是在 VLM 后面简单接一个 6 维回归头。机器人动作具有连续、高频和多解的特点：同一个抓取任务可能存在多条合理轨迹，而且相邻控制步必须足够平滑。π0 因此选择一次生成一个 action chunk，并用 flow matching 表达连续动作分布。
用论文里的符号，一次观测是：
o_t = [I_t^1, ..., I_t^n, language, q_t]
I_t^1...I_t^n是多路 RGB 图像。language是任务指令。q_t是机器人当前 proprioceptive state，也就是关节位置等本体状态。
模型预测的不是一个动作，而是未来 H 步动作块：
A_t = [a_t, a_t+1, ..., a_t+H-1]
π0 论文使用 H=50。这意味着一次模型推理可以给出 50 个控制目标，控制器不必每发送一步都重新运行完整 VLM。

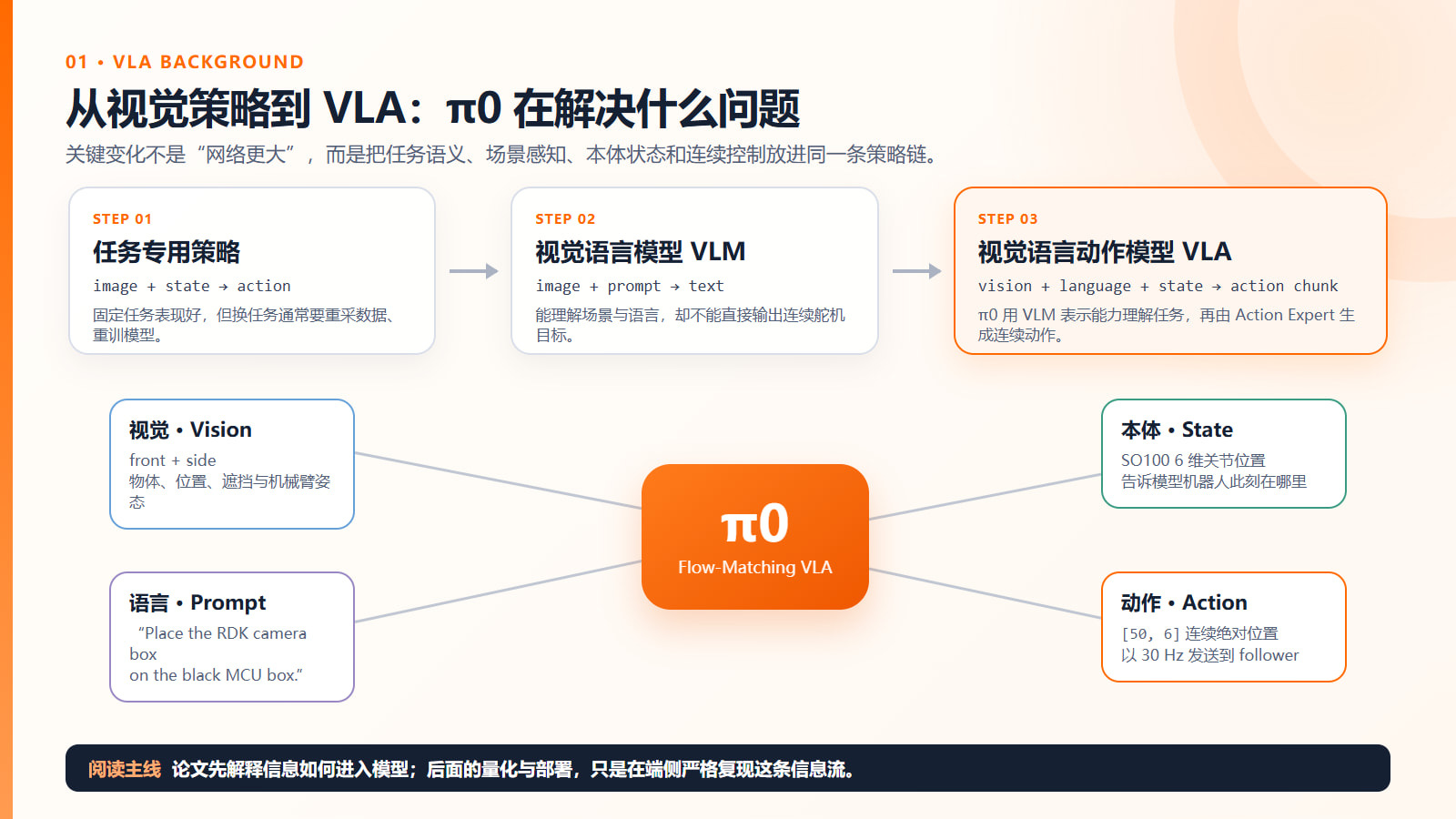

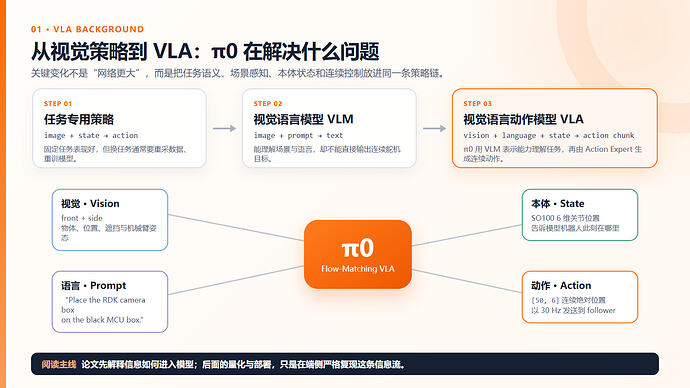

图：π0 把视觉、语言与本体状态汇入同一策略，再输出连续动作块。
从单步动作扩展到带语言条件的动作块之后，问题就不再只是训练一个回归网络。模型既要继承 VLM 的视觉语义，又要为连续控制增加新的状态与动作表示。π0 的设计正是围绕这两个目标展开。
预训练背景与模型架构
π0 的论文标题是 π0: A Vision-Language-Action Flow Model for General Robot Control（论文主页）。作者希望构建的是 generalist robot policy，也就是机器人基础模型，而不是某台机械臂上的单任务网络。
论文的整体路线有四个关键词：
- VLM initialization：从已经具备互联网图文知识的 PaliGemma 出发。
- Cross-embodiment data：混合不同机器人、不同动作空间的数据训练同一个模型。
- Flow matching action expert：不用文本式离散 action token，而是生成高精度连续动作。
- Pre-training + post-training：先用大而杂的数据获得通用能力，再用高质量任务数据把行为收敛到稳定策略。
论文报告的预训练数据超过 10,000 小时，包含自有的 7 种机器人配置、68 类任务，以及来自 22 种机器人的 OXE 数据。它想证明的是：来自其他任务和其他机器人的经验，也能成为下游任务的初始化。

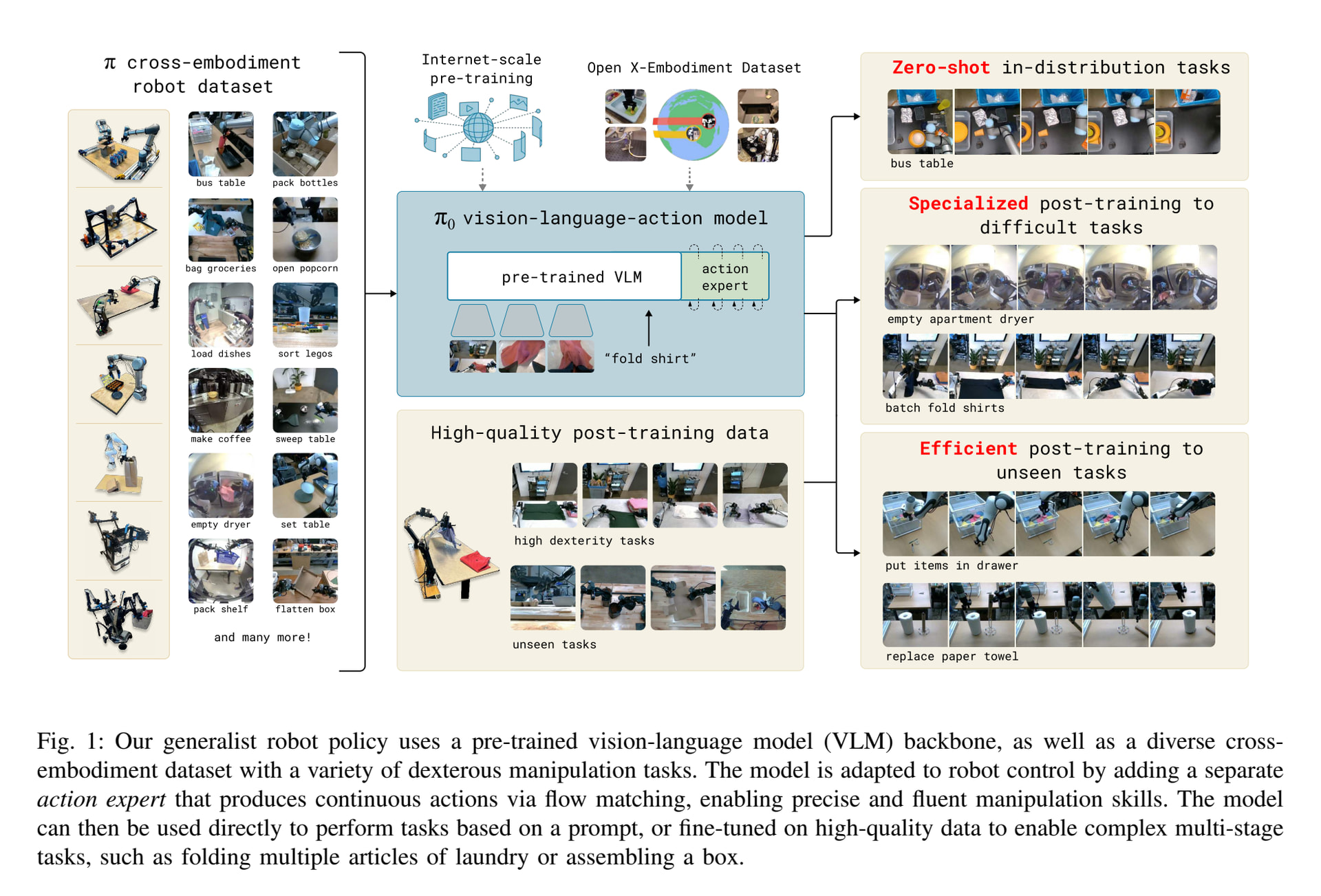

图源：Physical Intelligence，π0: A Vision-Language-Action Flow Model for General Robot Control，Figure 1
这张图最值得注意的不是任务数量，而是中间的训练逻辑：大规模预训练负责给模型提供广泛的语义和操作先验，高质量 post-training 数据负责告诉模型“这个具体任务应该怎样稳定地做”。
我们采集的 SO100 数据属于后者。100 个 episode 不可能重新造出论文中的通用 π0，但可以把已有 base model 适配到固定相机、固定机械臂和固定摆放任务。
VLM Backbone 与 Action Expert
论文从逻辑上把 π0 分成两部分：
较大的 VLM backbone
+
较小的 action expert

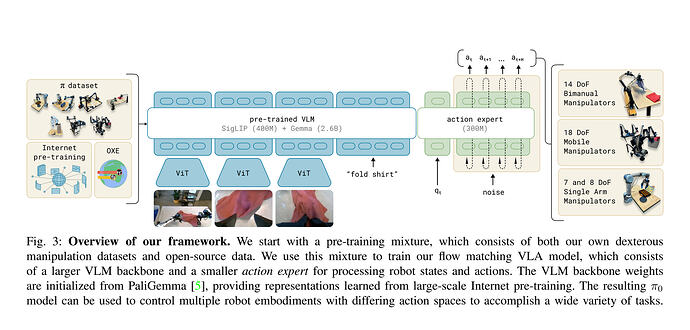

VLM backbone 初始化自 PaliGemma。论文 Figure 3 将它标为约 3B 参数，其中包含 SigLIP 图像编码器和 Gemma 语言模型；action expert 约 300M 参数，总体约 3.3B。

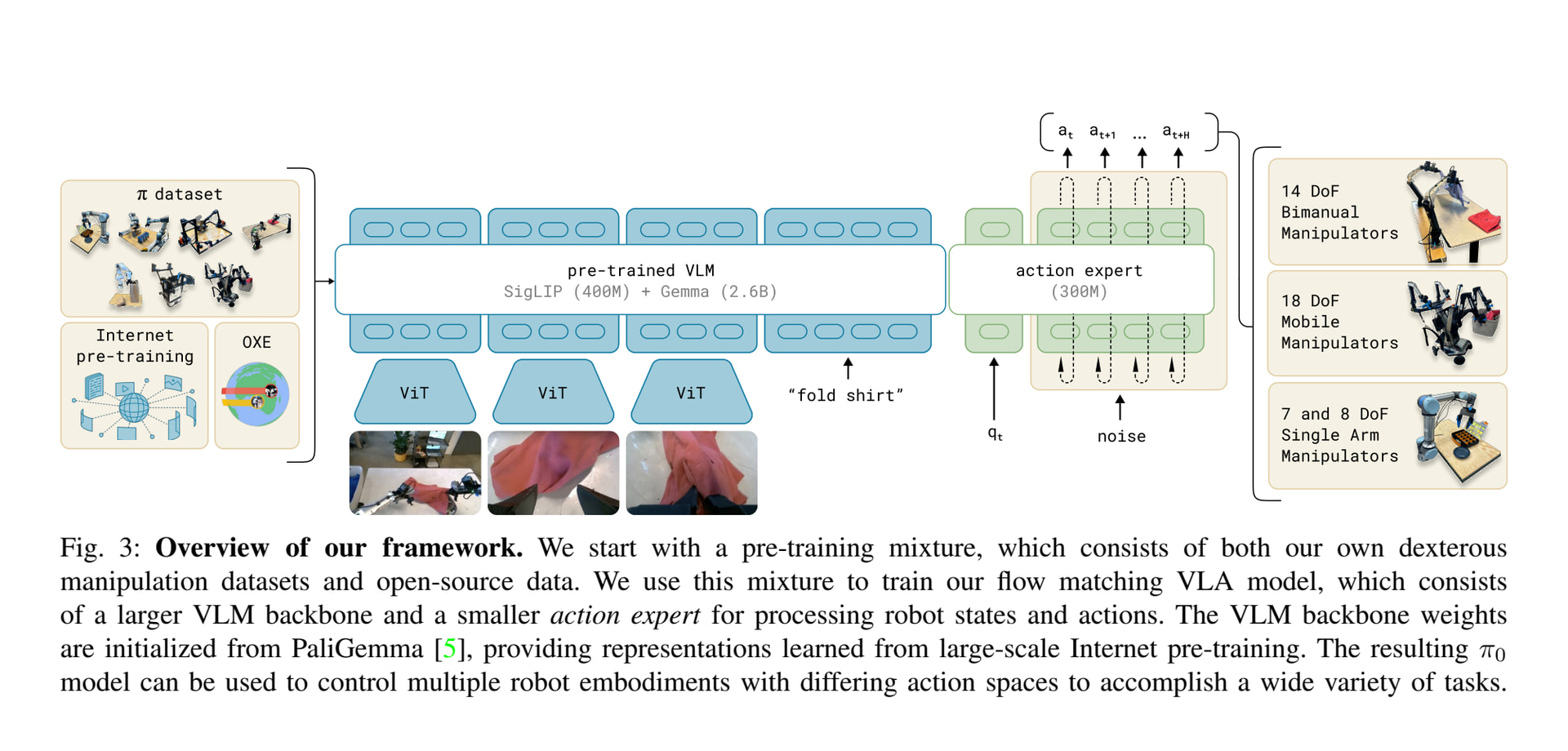

图源：Physical Intelligence，π0 论文 Figure 3。
这一点很重要：论文中的 action expert 不是独立运行、完全看不到 VLM 内部表示的“动作头”。π0 被实现为一个具有两套权重的 transformer：
- 图像和语言 token 路由到较大的 PaliGemma/VLM 权重。
- robot state 和 noisy action token 路由到较小的 action expert 权重。
- 两套权重主要通过 transformer self-attention 发生信息交互。
为了让 action expert 的 10 次迭代更快，它比 VLM 小很多。论文附录给出的 VLM width 是 2048，action expert width 是 1024，action expert 的 MLP dimension 是 4096。
输入、Token 路由与注意力
把细节暂时压缩，一次 π0 推理可以理解成：
RGB images
↓ SigLIP / ViT
visual embeddings
┐
├─ language tokens ─→ PaliGemma VLM context
│ ↓ KV/context
└─ state q_t ─────────→ Action Expert
↑
noisy action chunk
↓ 10 次 flow matching
future actions [50,d]
论文使用 blockwise causal attention，把输入分为三个 block：
Block 1: [images, language]
Block 2: [robot state]
Block 3: [50 noisy action tokens]
每个 block 内部是双向 attention，但前面的 block 不能看未来 block：
- 图像和语言不去看 robot state/action，尽量保持 PaliGemma 预训练时的输入分布。
- state 不看 noisy actions，因此它对应的 KV 在去噪过程中可以缓存。
- noisy action 可以看前面的全部条件，也可以在 50 个 action token 之间互相注意。
这就是后面端侧部署里出现 attention mask、position IDs 和 36 组 KV 的根源。它们并非工具链附加的无关输入，而是在保持论文定义的 Token 连接关系。
到这里可以得到一个关键结论：论文中的 π0 是 VLM Backbone 与 Action Expert 共同参与注意力计算的模型。S600 上看到的三份 HBM 是为了编译和调度形成的工程切分，不是三个彼此独立的策略。
Flow Matching 与动作块生成
如果直接用 MSE 回归一条动作轨迹，模型容易把多条合理轨迹平均成一条缺乏可执行性的轨迹。π0 使用 conditional flow matching，把动作生成写成一个从随机噪声逐渐流向真实动作分布的过程。
训练时，先从真实动作块 A 和高斯噪声 ε 之间取一个中间点：
A^τ = τA + (1-τ)ε
然后让 action expert 预测此时应该沿哪个方向移动，目标向量是：
u = A - ε
模型优化的是预测向量场与目标向量场之间的平方误差。推理时没有真实动作 A，所以从纯随机噪声开始，用 Euler integration 连续更新：
A^0 ~ N(0,I)
A^(τ+δ) = A^τ + δ · vθ(A^τ, observation)
论文采用 10 个 integration steps，也就是 δ=0.1：
随机 50-step noise
↓ step 0
较粗的动作形状
↓ step 1...8
逐渐符合图像、语言和当前 state
↓ step 9
最终 50-step continuous action chunk
所以后文看到 Expert HBM 连续运行 10 次，不是错误地重复推理同一个模型，而是在数值积分 flow matching 学到的向量场。

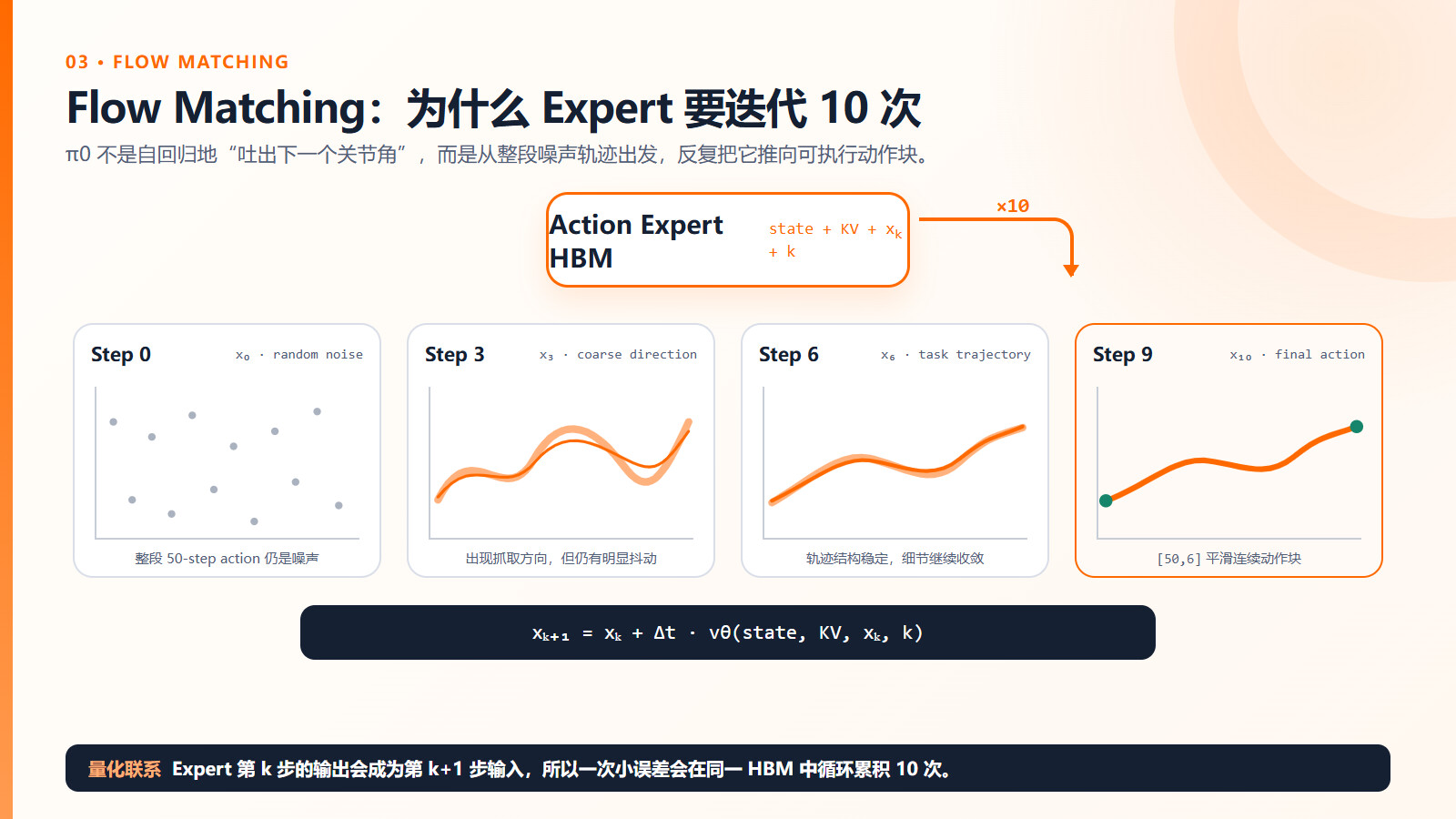

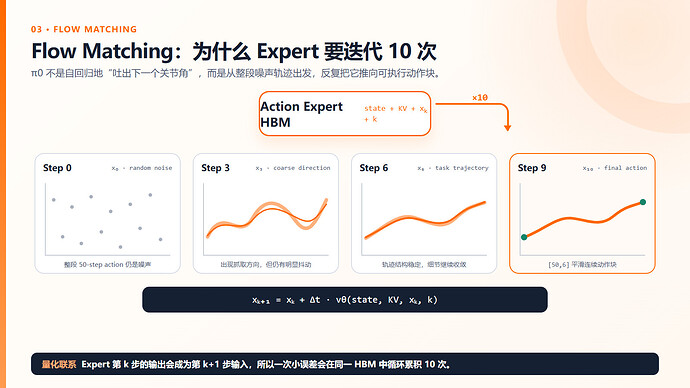

图：Action Expert 从整段随机噪声出发，经过 10 次迭代得到 [50,6] 连续动作。
与自回归动作生成的差异
一些 VLA 会把动作离散化为 token，再像语言模型一样一个 token 接一个 token 地生成。π0 选择 flow matching，主要面向以下需求：
- 直接表示连续动作，不需要先把角度量化成离散词表。
- 一次联合生成整段 action chunk，50 个动作 token 可以互相 attention。
- 能表达同一观测下多种合理动作模式。
- 适合高频、精细操作，而不是等几十个 action token 逐个自回归解码。
这也解释了为什么“只在开头算一次语言，后面永远绕过 PaliGemma”并不完全成立。语言 embedding 可以固定，但 PaliGemma context 还融合了当前图像；图像变了，提供给 action expert 的视觉 KV 也应该更新。同一个动作块内部的 10 次去噪可以复用 KV，跨动作块则不能盲目复用旧视觉 KV。
Flow Matching 解释了为什么 Expert 必须连续运行 10 次，也解释了为什么 Expert 的数值误差会被反复带入下一步。这个性质将在下一章直接决定 Expert 的量化策略。
从论文配置映射到 SO100 与 S600
论文在 RTX 4090 上报告三相机完整推理约 73 ms，其中包括图像编码、observation forward 和 10 次 action forward。对于 50 Hz 运动的机械臂，论文不是等到 50 步全部执行完，而是执行 25 步后重新推理下一块；作者还提到 temporal ensembling 在早期实验中反而降低了效果，因此采用 open-loop action chunks。

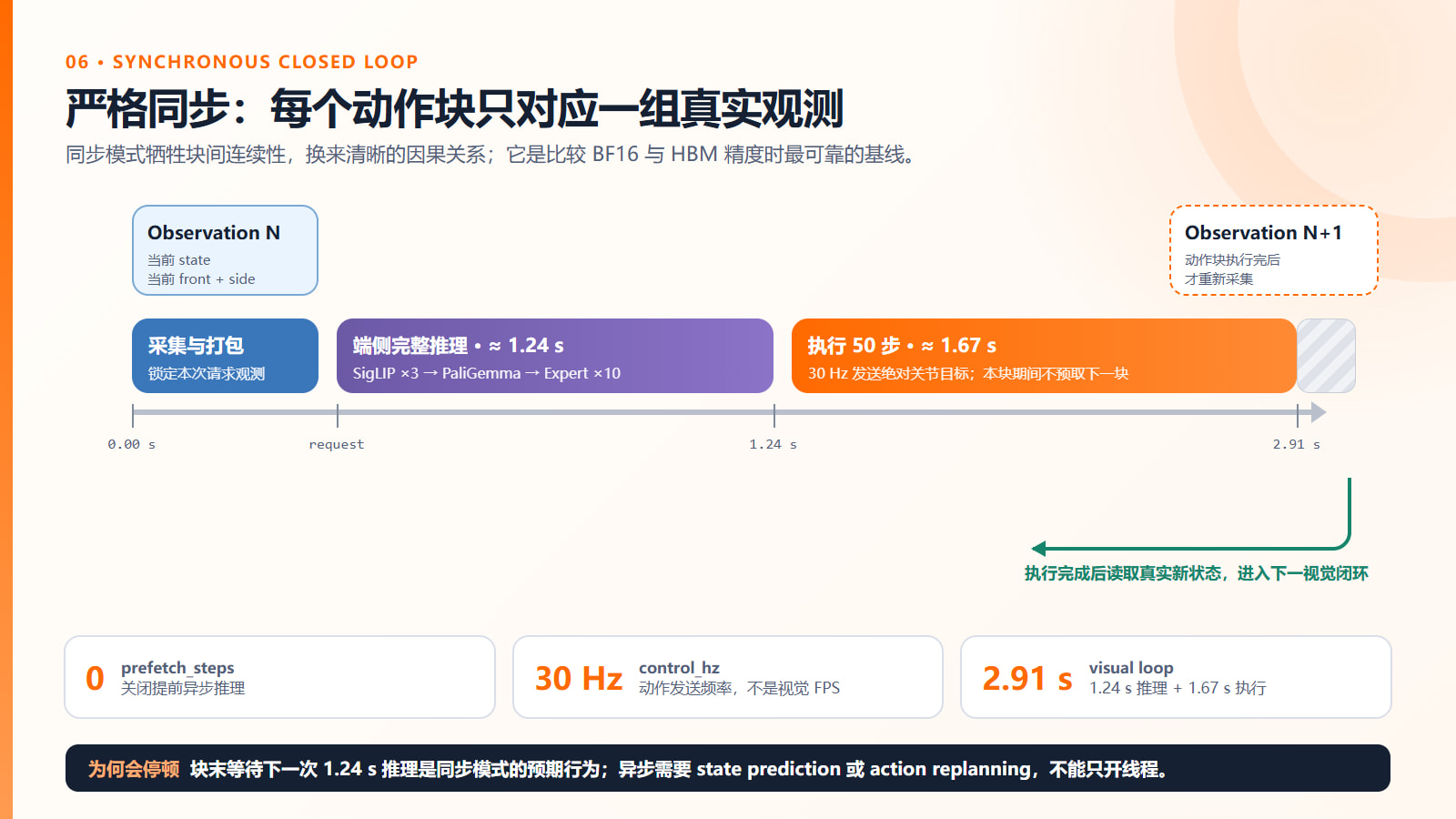

我们当前更关注量化精度定位，选择了更保守的严格同步基线：
| 项目 | π0 论文示例 | 当前 SO100/S600 |
|---|---|---|
| 相机 | 每台机器人 2～3 路 | front + side + 1 masked empty |
| 控制频率 | 20 Hz 或 50 Hz | 30 Hz，与采集数据一致 |
| action horizon | 50 | 50 |
| flow steps | 10 | 10 |
| 重推理时机 | 执行 16 或 25 步后 | 严格同步执行完整 50 步后 |
| 推理设备 | RTX 4090 | S600 BPU |
| 单次整链耗时 | 论文约 73 ms | 当前约 1.24 s |

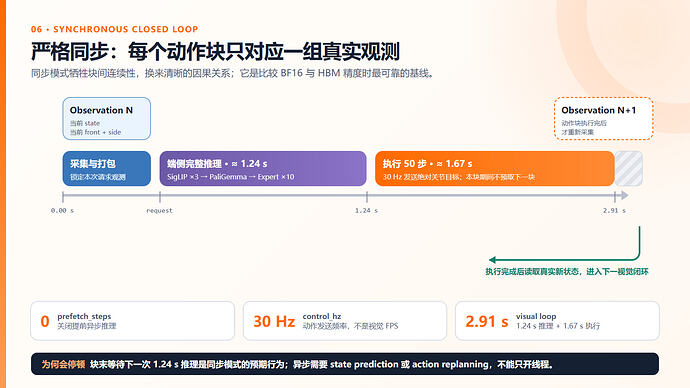

这不是说当前执行的策略已经最优。它的意义是先让每个 action chunk 对应一组明确的新观测，方便比较服务器 BF16 与板端 HBM。等精度稳定后，再讨论 receding horizon、提前重规划或更严谨的异步队列。
面向 S600 的三段式计算图

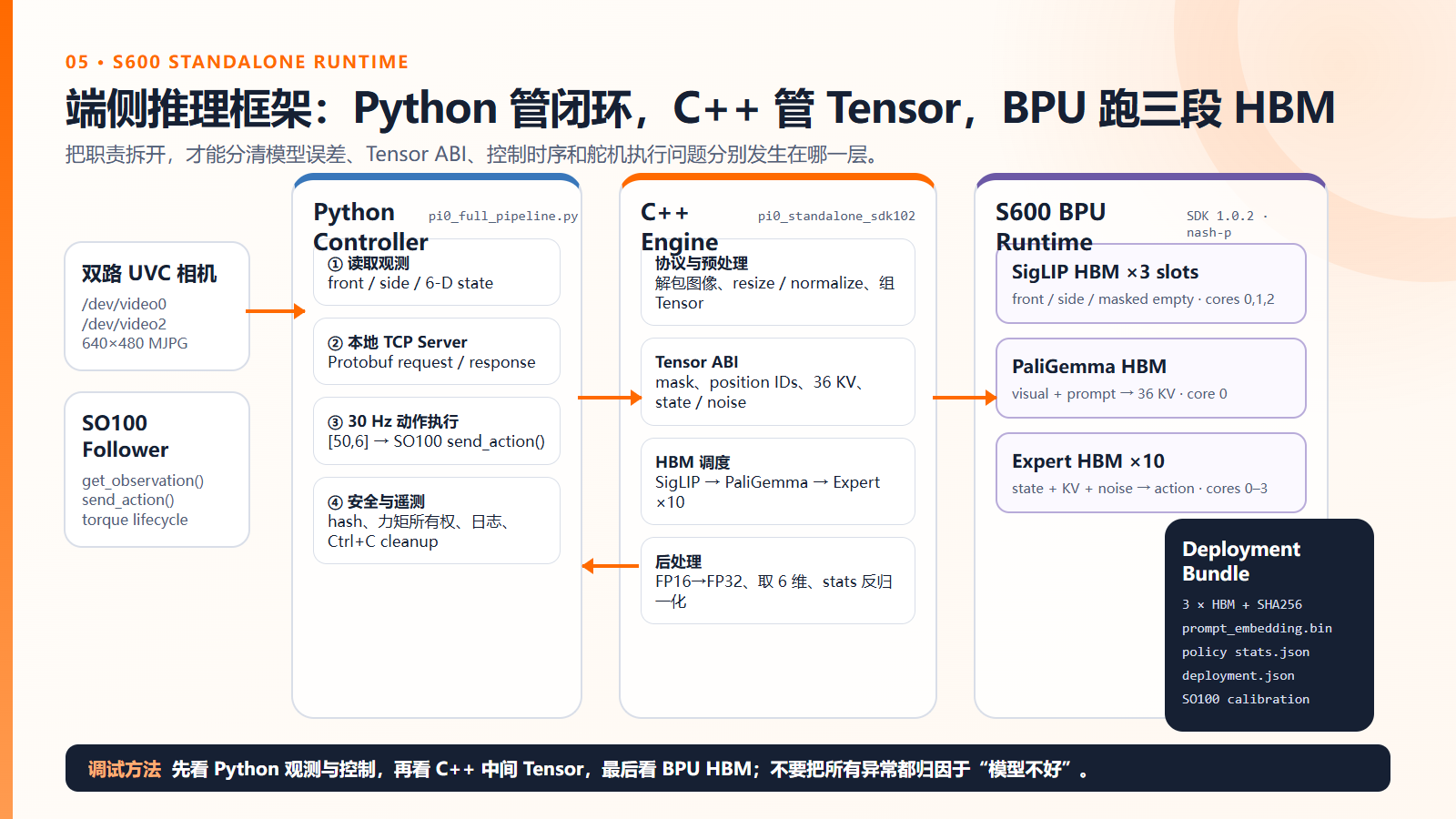

论文是“VLM backbone + action expert”的逻辑结构；为了在 S600 上编译和调度，我们把推理图工程化拆成三段：
SigLIP HBM
↓ 生成每路视觉 embedding
PaliGemma HBM
↓ 生成融合图像与 prompt 的 prefix KV
Expert HBM × 10
↓
[50,6] SO100 actions
这是端侧编译与 runtime 的切分，不应该反过来误解成论文原本就是三个互不相干的网络。后面的量化也必须按这条真实依赖链逐段校准：下游模型要看到上游 HBM 的真实输出，而不是只看 PyTorch 浮点中间量。
SO100 双相机任务配置
我们的任务是：
Place the RDK camera box on top of the black MCU box.
SO100 follower 的真实 state/action 都是 6 维绝对角度：
shoulder_pan
shoulder_lift
elbow_flex
wrist_flex
wrist_roll
gripper
模型内部 state/action tensor 宽度保持 32，真实 6 维写在前面，其余维度补零；最终只反归一化前 6 维。
真实相机只有两路，但编译图保留三个物理槽：
slot 0: front，真实图像
slot 1: side，真实图像
slot 2: empty，空图像并在 attention 中 mask
三个物理槽，不等于三路真实相机。
最终视觉布局是：
每路 SigLIP 输出：256 个视觉 token
物理视觉 token：3 × 256 = 768
有效视觉 token：2 × 256 = 512
语言容量：48 token
物理 prefix tensor：768 + 48 = 816
物理 HBM tensor 保持 816 长度，但语言的逻辑 position 必须接在 512 个有效视觉 token 后，第三槽和未使用 prompt capacity 通过 mask 失效。这个“物理 shape”和“逻辑有效位置”的区别，后面会直接影响 RoPE、attention mask 和 Expert KV。
最初的数据只有 front。增加 side 后，不能只在 deployment JSON 里把 real_camera_num 从 1 改成 2，因为有效视觉 token、position、mask 和 Expert 收到的 KV 分布都变了。因此最终重新采集双相机数据，并同时解冻 SigLIP、PaliGemma 和 Expert。
LeRobot 的 policy.type=pi0 是 OpenPI 实现的 PyTorch 移植。训练和服务器 BF16 基线使用 LeRobot policy，不是直接运行原始 OpenPI JAX 服务。本文假设已经准备好 LeRobot 兼容的 π0 base checkpoint，并放在本地 pi0_base。
论文结构与本项目接口现在已经对应起来：两路真实图像先经过 SigLIP，PaliGemma 生成视觉语言 KV，Expert 再结合 6 维 SO100 状态生成 50 步动作。下一步需要回答的是，为什么这三段不能使用同一套 INT8 配置。
二、量化原理
π0 的量化难点不在于模型数量，而在于它既是级联系统，又包含 10 步迭代。上游误差会成为下游输入，Expert 的输出还会回灌到下一次 Flow Matching。因此，量化策略必须从数据流和误差传播来设计。

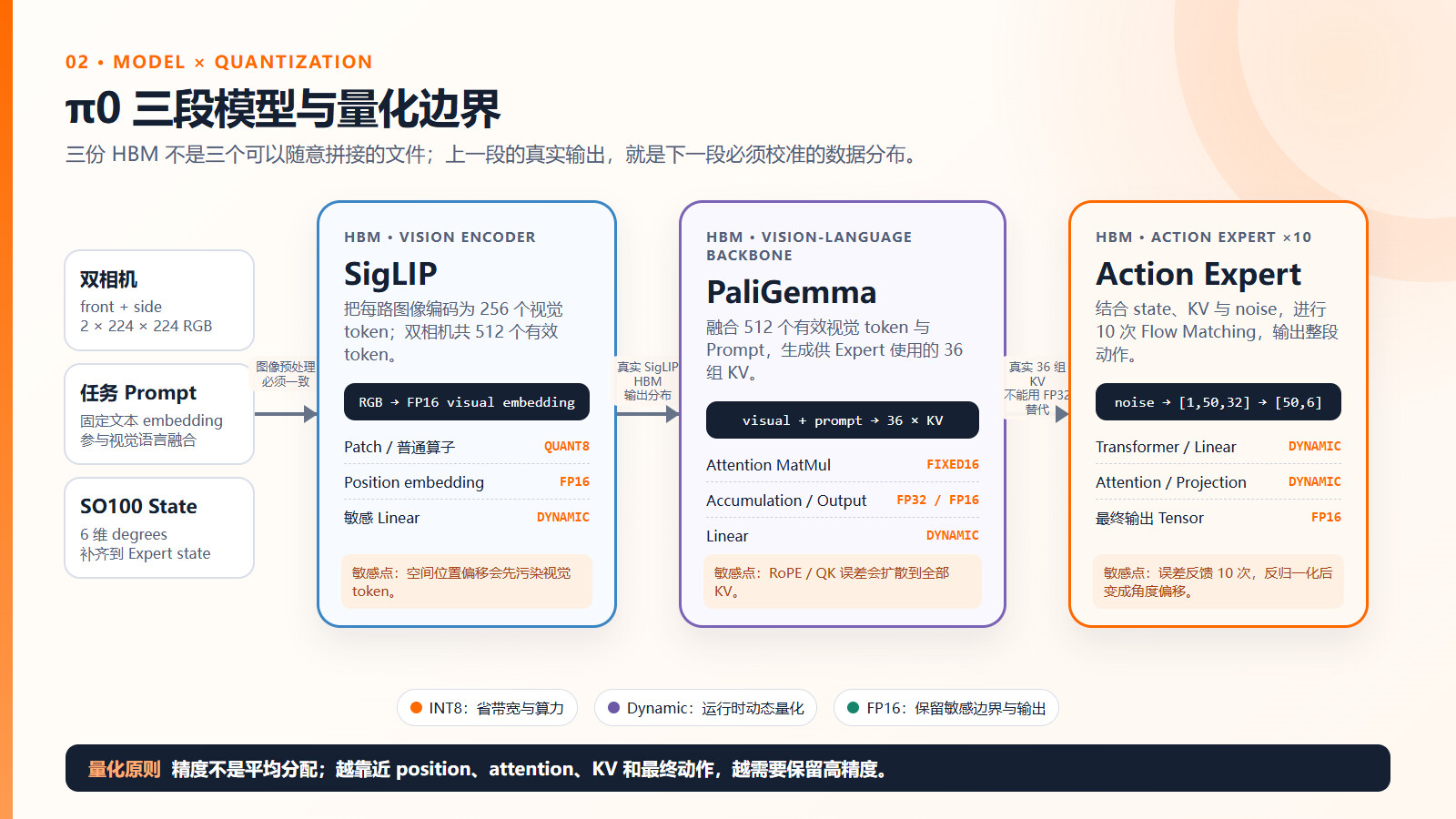

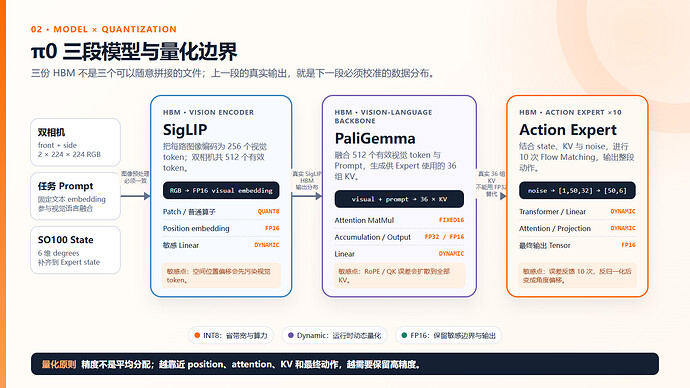

图：越靠近 position、attention、KV 与最终动作输出，越需要保留高精度。
模型结构决定精度分配
π0 不能把所有算子统一设成 W8A8，再只用“是否成功编译”判断量化是否可用。
根本原因是这条链路同时具有两个特点：
SigLIP → PaliGemma → Expert
级联依赖
Expert step 0 → step 1 → ... → step 9
迭代依赖
上游产生的误差会成为下游的真实输入，Expert 自己的误差还会在 10 次 flow matching 中反复反馈。三个部分对数值误差的敏感位置也不同：
| 部分 | 在 π0 中负责什么 | 最危险的量化误差 | 后文采用的方向 |
|---|---|---|---|
| SigLIP | 把图像变成 256 个视觉 token | position embedding 偏移后，物体空间位置被扭曲 | patch embedding 可 quant8，position embedding 保留 FP16，其余关键线性路径用 dynamic |
| PaliGemma | 融合图像、prompt，并生成 36 组 prefix KV | RoPE、QK score、attention 累加误差会污染整段 KV | attention matmul 使用 fixed16、FP32 accumulation、FP16 output，线性层采用 dynamic |
| Action Expert | 用 state、KV 和 noise 迭代生成 50 步动作 | 单步小误差经过 10 次反馈，并在反归一化后放大成关节角偏移 | transformer、projection、attention 和 output linear 均采用 dynamic，输出 tensor 保持 FP16 |
这张图是本文根据最终 S600 推理链路绘制的工程示意图。上半部分是误差传播路径，下半部分是必须与之对应的真实 HBM 校准路径。
为什么 SigLIP 的位置误差特别致命
图像 patch 数值有一点误差，通常只是视觉 embedding 轻微变化；但 position embedding 告诉模型“这个 patch 在画面中的哪里”。抓取依赖的恰好是空间位置，因此位置向量受损后，常见表现不是模型崩溃，而是落点稳定地偏前、偏后或偏向一侧。
为什么 PaliGemma 的 attention 不能太激进
PaliGemma 要在长 prefix 上融合视觉和语言。本项目物理 prefix 长度为 816，最终还要输出 36 组 KV。Q/K、RoPE 或 attention score 的微小偏差，会同时改变很多 token 的加权关系；这些 KV 随后又被 Expert 的 50 个 action token 使用，所以误差覆盖面比普通分类头大得多。
为什么 Expert 比较小，反而更值得保精度
Expert 每次只输出一个新的向量场更新，但这个输出会立刻复制回输入，继续参加下一步去噪。它不是 10 次彼此独立的预测，而是一个数值迭代过程：
第 0 步误差
↓ 成为第 1 步输入的一部分
第 1 步继续计算
↓
...
↓
第 9 步输出再经过 action_std/action_mean 反归一化
归一化空间里几百分之一的偏差，换回 degree 后就可能成为肉眼可见的关节偏移。Expert 只有约 300M 参数，比 PaliGemma 小得多，因此这里用模型大小和速度换精度通常更划算。
为什么下一级必须用上一级真实 HBM 输出校准
如果 PaliGemma 在校准时看的是 float SigLIP，而部署时看的是 quantized SigLIP HBM，它学到的激活范围并不对应真实运行分布。Expert 也一样：用 float PaliGemma KV 校准，无法覆盖板端 PaliGemma HBM 已经带入的误差。
因此最终校准顺序必须与端侧推理顺序一致：
真实双相机图片
↓
SigLIP HBM 实际输出
↓ 用它校准 PaliGemma
PaliGemma HBM 实际 36 组 KV
↓ 用它校准 Expert
Expert HBM × 10
这就是后文采用混合精度和“链路感知校准”的结构原因。具体的 W8A8、W8A16、dynamic、fixed16 含义以及完整命令，会在量化章节展开。
从 PyTorch Checkpoint 到 S600 HBM
服务器上的 Pi0 checkpoint 大约包含 40 亿参数。S600 BPU 不是 CUDA GPU，不能直接加载 PyTorch BF16 权重。
模型需要经过 S600 工具链：
PyTorch checkpoint
↓ export
BC / MLIR
↓ convert + compile
HBO
↓ link
HBM
HBM 不只是“压缩后的权重文件”。它同时固定了：
- 输入输出 tensor shape。
- attention mask 和 position IDs 的计算图。
- 每层的量化策略。
- BPU march 和编译调度。
- 部分固定 prompt 输入形式。
因此不能把 HBM 当成普通 checkpoint，靠改 JSON 就改变相机数或 token 布局。
HBM 固定了图结构以后，下一步才是选择每条计算路径使用哪一种精度。这里的 W8A8、W8A16、Dynamic 和 Fixed16 不是四个模型版本，而是可以分配到不同算子上的执行模式。
前面的结构分析已经说明 π0 不能统一量化。本节先把后面会反复出现的几种工具链精度模式讲清楚，再进入三段模型的具体配置。
W8A8
Weight 8-bit
Activation 8-bit
它最省空间、速度通常也快，但对视觉位置、attention score 和动作回归都比较激进。
W8A16
Weight 8-bit
Activation 16-bit
激活保留更高精度，通常比 W8A8 更适合回归任务，但权重误差仍然存在。
Dynamic
本文中的 dynamic 是 S600 SDK/Leap 导出脚本中的精度模式，表示不强制把对应路径固定成统一的 W8A8 或 W8A16，而是保留工具链支持的动态量化执行路径。
它不能简单等同于 PyTorch 的 torch.quantization.quantize_dynamic()。
Fixed16 Attention
最终 PaliGemma attention matmul 使用：
Q/K：16×16 fixed
S/V：16×16 fixed
accumulation：FP32
output：FP16
这样做的代价是模型更大，但能明显降低 attention 和 RoPE 相关误差。
链路感知校准
前面说的“级联误差”在第一次量化中真实发生了。问题不只是某一层 INT8 误差偏大，而是校准时使用的中间分布与板端实际分布不一致。
最开始尝试过“每个模型单独用浮点校准数据量化”的思路：
真实图片 → float SigLIP → 校准 PaliGemma
float PaliGemma KV → 校准 Expert
但部署时实际链路是：
真实图片 → quantized SigLIP HBM → quantized PaliGemma HBM → quantized Expert HBM
两个分布不一样。
如果量化误差在前级产生，下游模型在校准时却从未见过这种误差，误差就会沿链路放大：
图像位置误差
↓
SigLIP token 偏移
↓
PaliGemma attention/KV 偏移
↓
Expert 动作偏移
↓
夹爪反复开合、关节试探或 chunk 边界跳变

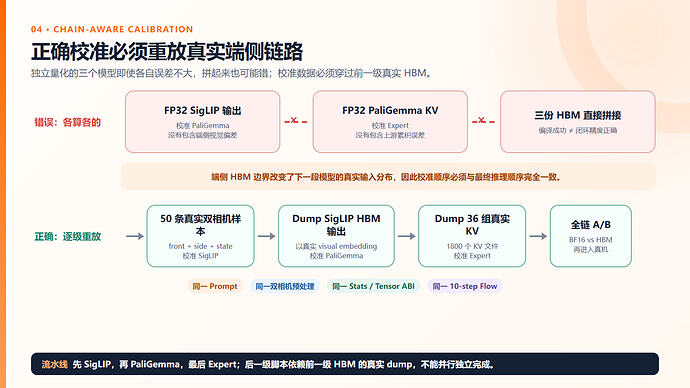

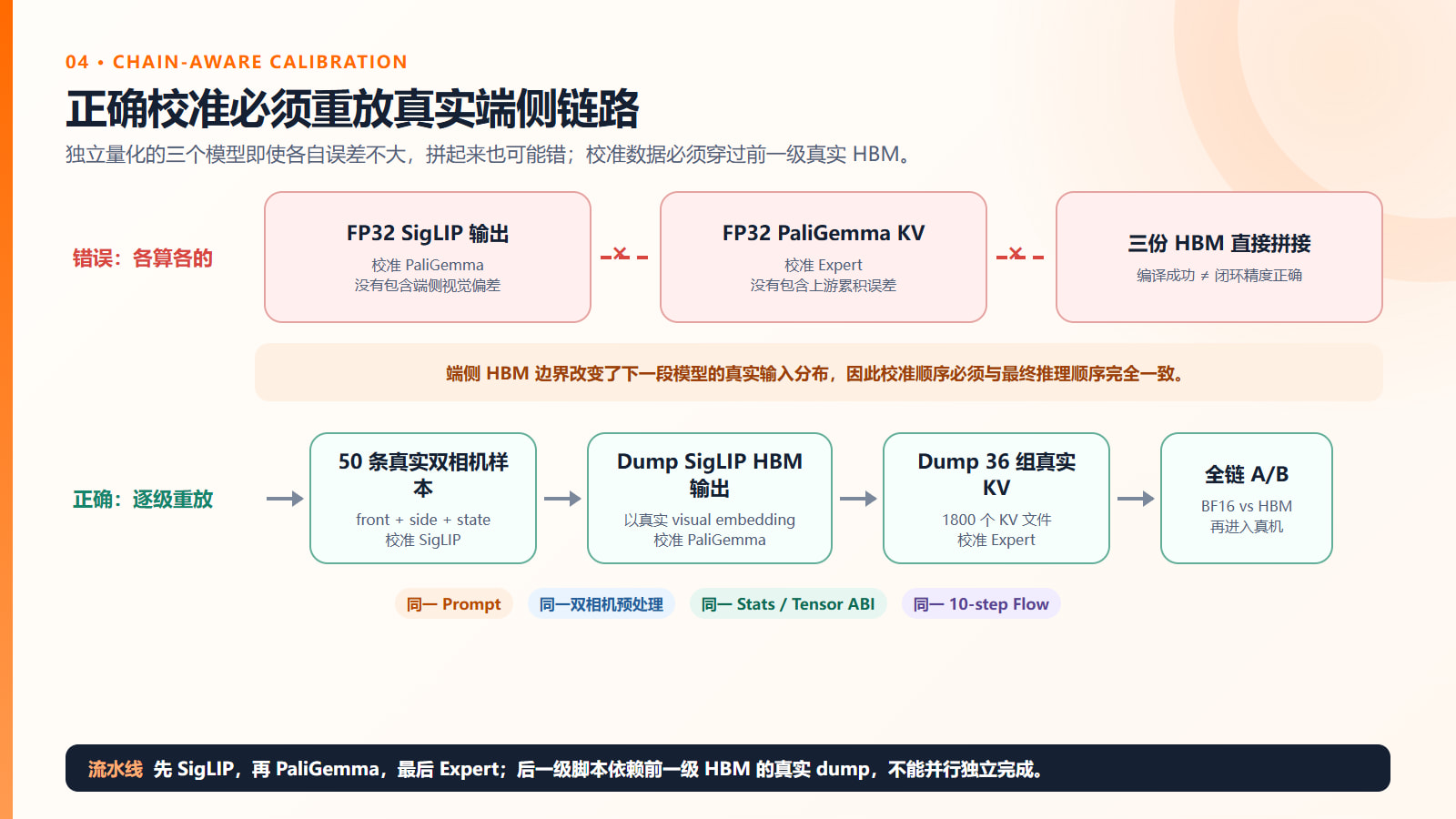

最终采用的是链路感知校准：后一级模型直接使用前一级真实 HBM 的输出做校准。
因此，完整量化不能在服务器上把三个模型各自独立转换后直接拼接。正确顺序必须与端侧推理一致：先量化 SigLIP，用它的真实 HBM 输出校准 PaliGemma；再运行 PaliGemma HBM，使用真实 KV 校准 Expert。理解这一点以后，下面的实操步骤就不再是孤立的命令，而是一条有前后依赖的流水线。
三、量化实操
量化的起点不是工具链，而是一个已经被 BF16 真机验证过的任务模型。本章先得到可靠的 SO100 Checkpoint，再按上一章的依赖顺序生成三份 HBM。
实验平台与软件版本
训练服务器：NVIDIA RTX 4090
训练框架：Hugging Face LeRobot v0.5.2
训练精度：BF16
板端：RDK S600
板端工具链：D-Robotics LLM S600 SDK 1.0.2
BPU march：nash-p
机器人：LeRobot SO100 follower + SO100 leader
相机：两路 USB UVC camera
代码位于 rdk_LeRobot_tools 的 s600 分支，Pi0 的正式实现统一放在 models/pi0/。板端 LeRobot Python 必须使用已经安装依赖的虚拟环境：
/home/sunrise/lerobot/.venv/bin/python
直接使用系统 python3，常见结果是缺少 torch、draccus 或 LeRobot 模块。
数据采集与全参数 Post-training
本项目增加了第二路相机，因此不能只训练 Expert。视觉输入域、有效 Token 数和后续 KV 分布都发生了变化，数据采集、输入 Schema 与训练冻结策略必须一起调整。
硬件连接与设备映射
本次设备映射为：
SO100 follower：/dev/ttyACM0
SO100 leader： /dev/ttyACM1
front 相机： /dev/video0
side 相机： /dev/video2
设备号不是永久固定的。每次采集前都应该检查：
ls -l /dev/ttyACM* /dev/serial/by-id/*
v4l2-ctl --list-devices
机械臂标定文件（此处应该替换成你自己标定过的）：
/root/rdk_LeRobot_tools/models/pi0/calibration/robots/so_follower/so100_follower.json
/root/rdk_LeRobot_tools/models/pi0/calibration/teleoperators/so_leader/so100_leader.json
标定文件与具体机械臂绑定，不应该复制给另一套硬件直接使用。
数据录制命令
本次训练集配置：
100 episodes
每个 episode 10 秒
reset 5 秒
30 FPS
双相机 640×480 MJPG
max_relative_target=20
完整命令：
cd /home/sunrise/lerobot
.venv/bin/lerobot-record \
--robot.type=so100_follower \
--robot.port=/dev/ttyACM0 \
--robot.id=so100_follower \
--robot.calibration_dir=/root/rdk_LeRobot_tools/models/pi0/calibration/robots/so_follower \
--robot.max_relative_target=20 \
--robot.cameras='{front: {type: opencv, index_or_path: 0, width: 640, height: 480, fps: 30, warmup_s: 10, fourcc: MJPG}, side: {type: opencv, index_or_path: 2, width: 640, height: 480, fps: 30, warmup_s: 10, fourcc: MJPG}}' \
--teleop.type=so100_leader \
--teleop.port=/dev/ttyACM1 \
--teleop.id=so100_leader \
--teleop.calibration_dir=/root/rdk_LeRobot_tools/models/pi0/calibration/teleoperators/so_leader \
--display_data=false \
--play_sounds=false \
--dataset.fps=30 \
--dataset.repo_id=local/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s \
--dataset.root=/root/rdk_LeRobot_tools/models/pi0/datasets/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s \
--dataset.num_episodes=100 \
--dataset.single_task='Place the RDK camera box on top of the black MCU box.' \
--dataset.episode_time_s=10 \
--dataset.reset_time_s=5 \
--dataset.video=true \
--dataset.push_to_hub=false \
--dataset.streaming_encoding=true \
--dataset.encoder_threads=2
数据质量检查
Pi0 学到的是动作分布，不只是“最后有没有抓成功”。同一任务的数据最好保持：
- 相机位置和焦距固定。
- RDK camera box 与黑色 MCU box 的初始分布合理。
- 动作尽量连贯，不要大量犹豫、反复开合夹爪。
- 失败 episode 要么删除，要么明确作为恢复行为保留，不能无差别混入。
- reset 后的初始状态要覆盖实际部署时可能出现的位置。
之前一版数据虽然数量不少，但动作风格混乱。服务器浮点模型也出现试探性下探、夹爪反复开合，最后证明这部分并不是量化能够修复的问题。
数据质量检查通过后，才进入全参数 Post-training。这里解冻 SigLIP、PaliGemma 和 Expert，是为了让新增 side 视角真正进入视觉表示，而不是把适配压力全部留给最后的动作网络。
可训练模块与冻结策略
只训练 Expert 的优点是显存占用低、训练快。但本次任务增加了第二路相机，并且相机视角与 Pi0 基座数据不同。
如果冻结 SigLIP 和 PaliGemma，Expert 只能被迫适应一套没有针对当前相机域优化的视觉表示。它可能在训练 loss 上下降，但对物体位置、深度和遮挡的使用仍然不稳定。
最终使用：
freeze_vision_encoder=false
freeze_language_model=false
train_expert_only=false
也就是三段全部训练。最终可训练参数约 40.28 亿。
三相机槽输入 Schema
训练时使用以下映射：
dataset front → observation.images.base_0_rgb
dataset side → observation.images.left_wrist_0_rgb
empty slot → observation.images.right_wrist_0_rgb
关键配置：
policy.input_features =
base_0_rgb
left_wrist_0_rgb
right_wrist_0_rgb
observation.state[32]
rename_map =
front → base_0_rgb
side → left_wrist_0_rgb
训练数据的真实 state/action 只有 6 维，Pi0 内部 tensor 保持 32 维；未使用部分补零。部署后只反归一化并取前 6 维发送给 SO100。
脚本中的 policy.empty_cameras=0 表示不再额外追加第四、第五个空槽。第三槽已经通过声明的 right_wrist_0_rgb feature 保留；数据集中没有对应真实相机，预处理阶段按缺失相机处理为空输入。
训练配置与启动命令
先把数据集同步到训练服务器，然后执行仓库中的训练脚本：
cd /path/to/lerobot/rdk_LeRobot_tools
git checkout s600
LEROBOT_ROOT=/path/to/lerobot \
DATASET_ROOT=/path/to/datasets/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s \
BASE_MODEL=/path/to/pi0_base \
OUTPUT_DIR=/path/to/outputs/pi0_so100_2cam_full_b1_15k \
STEPS=15000 \
BATCH_SIZE=1 \
WANDB_ENABLE=true \
WANDB_ENTITY=<your_wandb_entity> \
bash models/pi0/tools/train_pi0_full_v5_2cam_100ep.sh
这份脚本的核心参数是：
BF16
batch size 1
15,000 steps
gradient checkpointing
learning rate 1e-5
1,000 warmup steps
cosine decay
memory-efficient Adafactor
最终 checkpoint 结构示例：
outputs/train/<run_name>/checkpoints/015000/pretrained_model
训练监控与结果判断
训练时建议同时看：
- loss 曲线是否持续下降。
- learning rate 是否按 warmup 和 cosine schedule 变化。
- gradient norm 是否持续爆炸。
- GPU 显存和吞吐是否稳定。
- checkpoint 的真实推理视频，而不是只看 loss。
本次最终记录 loss 约为 0.077，但这个数字不能单独代表抓取成功率。
服务器 BF16 基线与真实校准集
浮点基线的验证作用
如果直接把模型量化到 S600，真机效果不好时会同时存在四类嫌疑：
数据问题
训练问题
量化问题
板端控制问题
先在 GPU 服务器运行 BF16 checkpoint，可以把问题拆开：
服务器 BF16 也差
→ 优先检查数据和训练
服务器 BF16 正常，S600 HBM 差
→ 优先检查量化、position/mask、前后处理
两者离线动作都正常，真机仍异常
→ 优先检查控制频率、标定、PID、相机位置和异步策略
BF16 推理服务与板端客户端
在 GPU 服务器：
HF_HUB_OFFLINE=1 \
TRANSFORMERS_OFFLINE=1 \
HF_DATASETS_OFFLINE=1 \
conda run --no-capture-output -n lerobot \
python -u models/pi0/pi0_torch_server.py \
--checkpoint /path/to/checkpoints/015000/pretrained_model \
--host 0.0.0.0 \
--port 31001 \
--device cuda \
--dtype bfloat16 \
--camera-keys front side \
--token-file /secure/path/pi0_token
板端先做只读请求，不发送动作：
cd /root/rdk_LeRobot_tools/models/pi0
/home/sunrise/lerobot/.venv/bin/python -u pi0_remote_pipeline.py \
--server-url http://<GPU_SERVER_IP>:31001 \
--token-file /secure/path/pi0_token \
--robot-port /dev/ttyACM0 \
--camera /dev/video0 \
--side-camera /dev/video2 \
--max-chunks 1 \
--prefetch-remaining-steps 0
不加 --execute 时只读取机械臂状态和相机，不调用 send_action()。
浮点基线确认正常以后，量化结果才有明确的参考对象。
只有 BF16 版本在相同相机、相同标定和同步控制下表现正常，量化误差才有可比较的基准。确认这一点后，从训练数据中抽取覆盖完整任务阶段的真实校准样本。
真实任务校准集
从训练数据中按 episode 和阶段均匀抽取 50 条样本：
conda run --no-capture-output -n lerobot \
python models/pi0/tools/prepare_pi0_calibration_v5_2cam.py \
--dataset-root /path/to/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s \
--checkpoint /path/to/checkpoints/015000/pretrained_model \
--output-dir /path/to/calibration/pi0_full_v5_2cam_100ep_015000_real50 \
--repo-id local/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s \
--samples 50 \
--camera-keys front side \
--camera-slots 3 \
--task 'Place the RDK camera box on top of the black MCU box.'
校准样本不应该只取 episode 开头。抓取任务不同阶段的激活分布差别很大：
接近物体
夹爪闭合
抬起
移动
放下
如果校准集只覆盖静止初始帧，动作阶段的激活范围仍可能溢出或被压缩。
所有量化步骤都设置：
export PI0_VALID_CAMERA_SLOTS=2
它告诉 position/mask patch：三个物理槽中只有两路真实相机有效。
SigLIP 与 PaliGemma 的级联量化
SigLIP：保护空间位置并采集真实视觉特征
SigLIP 对应整条链路的第一个敏感点：视觉 patch 可以适当压缩，但负责空间定位的 position embedding 需要优先保护。
最终 SigLIP 策略：
patch embedding：quant8
position embedding：FP16
attention linear：dynamic
MLP linear：dynamic
attention matmul：dynamic
projector：dynamic
LayerNorm：standard
工具链容器中执行：
export PI0_VALID_CAMERA_SLOTS=2
python3 models/pi0/tools/quantize_siglip_real_calib.py \
--model-dir /host/gemma/input/pi0_full_v5_2cam_100ep_015000 \
--calibration-dir /host/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_real50 \
--output-dir /host/gemma/output/siglip_positionfp16_dynamic \
--device cuda:0 \
--vision-tokens-num 256 \
--valid-camera-slots 2 \
--max-samples 50 \
--jobs 20 \
--march nash-p \
--max-l2m-size 0 \
--patch-embedding-mode quant8 \
--position-embedding-mode fp16 \
--attention-linear-mode dynamic \
--mlp-linear-mode dynamic \
--attention-matmul-mode dynamic \
--projector-linear-mode dynamic \
--layernorm-mode standard
Position Embedding 的空间敏感性
SigLIP 的图像 patch 本身不包含“我在图像哪个位置”。位置向量负责告诉模型每个视觉 token 对应的空间位置。
如果 position embedding 量化误差过大，模型看到的不是简单的颜色误差，而是空间关系被扰动。对于抓取任务，这会直接表现为落点偏前、偏后或左右不稳定。
我们最终保留 position embedding FP16，而 patch embedding 仍使用 quant8，在模型大小和空间精度之间折中。
SigLIP HBM 编译完成后，先不要继续量化 PaliGemma。应把它放到 S600 上运行真实双相机样本，导出 PaliGemma 实际会收到的 FP16 视觉特征。
SigLIP 编译完成后，不直接用服务器 float SigLIP 输出校准 PaliGemma。
正确流程是：
- 把 SigLIP HBM 上传到 S600。
- 把 50 条真实校准图片上传到 S600。
- 在 S600 上运行 SigLIP HBM。
- 保存实际
paligemma_vision_fp16.bin。 - 把这些 HBM 输出传回量化服务器。
板端终端 A：
cd /root/rdk_LeRobot_tools/models/pi0
/home/sunrise/lerobot/.venv/bin/python -u dump_siglip_hbm_calibration.py \
--calibration-dir calibration_data/pi0_full_v5_2cam_100ep_015000_real50 \
--engine-dump-dir /root/pi0_calibration/engine_siglip_real50 \
--output-dir calibration_data/pi0_full_v5_2cam_100ep_015000_siglip_hbm_real50 \
--prompt 'Place the RDK camera box on top of the black MCU box.'
板端终端 B：
cd /root/rdk_LeRobot_tools/models/pi0
PI0_STANDALONE_DUMP_DIR=/root/pi0_calibration/engine_siglip_real50 \
./run_pi0_standalone_config.sh configs/deployments/<temporary_config>.json
此时 PaliGemma 校准看到的视觉 embedding，已经包含 SigLIP HBM 的真实量化误差。
PaliGemma：使用真实 SigLIP HBM 输出
PaliGemma 对应第二个敏感点。PaliGemma 会把 816 长度 prefix 融合成 36 组 KV，因此 attention 数值误差会扩散到整个 Expert 条件，而不是只影响一个分类结果。
最终 PaliGemma 策略：
attention linear：dynamic
MLP linear：dynamic
MLP down projection：dynamic
attention matmul：fixed16
attention accumulation：FP32
attention output：FP16
18 layers
量化命令：
export PI0_VALID_CAMERA_SLOTS=2
python3 models/pi0/tools/quantize_paligemma_real_calib.py \
--model-dir /host/gemma/input/pi0_full_v5_2cam_100ep_015000 \
--calibration-dir /host/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_real50 \
--vision-embeddings-dir /host/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_siglip_hbm_real50 \
--output-dir /host/gemma/output/paligemma_siglip_hbmcalib_fixed16/paligemma \
--device cuda:0 \
--vision-tokens-num 256 \
--max-samples 50 \
--num-hidden-layers 18 \
--jobs 20 \
--march nash-p \
--compile-opt 2 \
--compile-balance 2 \
--compile-max-l2m-size 0 \
--max-hbm-bytes 2140000000 \
--attention-linear-mode dynamic \
--mlp-linear-mode dynamic \
--mlp-down-linear-mode dynamic \
--attention-matmul-mode fixed16 \
--fixed-prompt 'Place the RDK camera box on top of the black MCU box.' \
--prompt-embedding-input
RoPE、Mask 与逻辑 Token 位置
RoPE 是 Rotary Position Embedding。它会根据 token 的 position ID 旋转 attention 中的 Q/K，让模型感知 token 的相对位置。
如果训练时两路真实相机后面接语言 token，而部署时却把一个空相机的 256 token 也当成有效位置，语言和状态 token 的 position ID 会整体后移。
模型仍然能输出数值，但它理解的 token 关系已经错了。这类错误通常不会产生明显的 NaN，而是产生“看起来像模型在思考，但动作总是不对”的输出。
最终布局保留：
physical prefix tensor = 816
valid vision tokens = 512
valid prompt tokens = 16
logical Expert state position = 528
logical Expert action positions = 529...578
也就是说，物理 tensor 保持兼容，逻辑 position 和 mask 按两路真实相机计算。
新的 PaliGemma HBM 已经吸收了 SigLIP 的真实量化分布。接下来再把它放回 S600，导出 36 组 KV；这些 KV 才是 Expert 在最终部署中真正面对的条件。
Expert：使用真实 PaliGemma KV
Expert 对应第三个敏感点：Expert 的输出会回灌到下一次 flow step。校准输入必须来自最终 PaliGemma HBM，Expert 自身也不再追求激进的统一 INT8。
PaliGemma 编译完成后，再次把新 HBM 上传 S600。这次保存的不只是 vision embedding，而是 36 个 Expert KV：
expert_kv_00_fp16.bin
...
expert_kv_35_fp16.bin
每个 KV shape：
[1, 816, 256]
50 条样本共：
50 × 36 = 1800 个 KV 文件
板端终端 A：
cd /root/rdk_LeRobot_tools/models/pi0
/home/sunrise/lerobot/.venv/bin/python -u dump_siglip_hbm_calibration.py \
--calibration-dir calibration_data/pi0_full_v5_2cam_100ep_015000_real50 \
--engine-dump-dir /root/pi0_calibration/engine_paligemma_kv_real50 \
--output-dir calibration_data/pi0_full_v5_2cam_100ep_015000_siglip_fixed16_paligemma_hbm_kv_real50 \
--prompt 'Place the RDK camera box on top of the black MCU box.' \
--save-expert-kv
板端终端 B 使用包含最终 SigLIP 和 PaliGemma 的临时配置启动 standalone engine。
把 KV 传回服务器后量化 Expert：
export PI0_VALID_CAMERA_SLOTS=2
python3 models/pi0/tools/quantize_expert_real_calib.py \
--model-dir /host/gemma/input/pi0_full_v5_2cam_100ep_015000 \
--calibration-dir /host/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_real50 \
--paligemma-kv-dir /host/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_siglip_fixed16_paligemma_hbm_kv_real50 \
--output-dir /host/gemma/output/expert_fixed16_paligemma_hbmkv_dynamic_real50 \
--device cuda:0 \
--vision-tokens-num 256 \
--max-samples 50 \
--jobs 20 \
--march nash-p \
--transformer-linear-mode dynamic \
--projection-linear-mode dynamic \
--attention-matmul-mode dynamic \
--output-linear-mode dynamic
Expert 最终选择 dynamic，而不是继续强制 W8A8/W8A16。原因是 Expert 的输出会直接映射成 degree，几十分之一的归一化误差反归一化后就可能变成明显的关节偏移。
Expert 本身比 PaliGemma 小，因此这里更值得用模型大小换精度。
至此量化流水线完成，得到 SigLIP、PaliGemma、Expert 三份 HBM，以及与它们绑定的 Prompt Embedding、Normalization Stats 和 SHA256。模型文件本身还不能驱动机械臂，下一章需要用端侧 Runtime 把三段计算、相机输入和 SO100 控制循环连成闭环。
四、部署实操
部署阶段解决的不是“如何加载三个文件”，而是一次请求中每个 Tensor 由谁创建、在哪个进程处理、怎样送入 BPU、如何在 30 Hz 下执行，以及异常退出时怎样可靠关闭力矩。
推理架构
最初使用过 SDK 自带 XLM Pi0 示例，但它有几个限制：
- 相机槽位和输入协议假设较固定。
- SDK 旧版本存在硬编码延时。
- 中间 tensor、position IDs 和 KV 不方便导出与替换。
- 很难精确控制同步/异步动作队列。
- 调试时不容易把 SigLIP、PaliGemma 和 Expert 分段比较。
最终实现了自己的 Pi0 standalone runtime，但底层仍然使用相同的 S600 DNN SDK 和模型管理接口。
主要文件：
models/pi0/native/standalone/pi0_standalone.cc
models/pi0/pi0_full_pipeline.py
models/pi0/run_pi0_standalone_config.sh
图：Python 管相机、SO100 与控制生命周期，C++ 管协议和 Tensor，BPU Runtime 执行三段 HBM。
运行时职责与数据接口
Python controller
├─ LeRobot SO100 接口
├─ 读取 front/side/state
├─ 30 Hz 动作发送
├─ 日志、torque 清理和安全确认
└─ TCP Protobuf server
C++ standalone engine
├─ TCP client
├─ 图像前处理
├─ 第三空相机槽和 mask
├─ SigLIP/PaliGemma/Expert HBM
├─ 10 次 Expert denoise
└─ state/action 归一化与反归一化
Protobuf 请求
Python 每次发送：
2× UINT8 CHW image
1× task string
1× FLOAT64 state[6]
C++ 返回：
FLOAT64 actions[50,6]
前处理
每路图像：
640×480 RGB
↓ resize with pad
224×224
↓ CHW FP16
[-1,1]
第三空槽填充为归一化后的 -1 图像，并由 PaliGemma mask 屏蔽。
后处理
Expert FP16 output[50,32]
↓ action_mean/action_std 反归一化
只取前 6 维
↓
夹爪裁剪到 [0,100]
↓
SO100 absolute degree target
推理阶段没有额外的单步 1° 限幅，也没有 LeRobot max_relative_target=20。20 只用于数据采集时保护遥操作。
进程与 Runtime 分层
量化完成只代表得到了三个 HBM。真正把它们变成可控制 SO100 的 runtime，还要解决进程边界、模型加载、BPU 调度、张量内存、三段模型衔接、去噪循环、控制频率和异常退出。
LeRobot SO100 + cameras
│
▼
pi0_full_pipeline.py
Python 控制器 / TCP server
│ Protobuf over 127.0.0.1:30001
▼
pi0_standalone_sdk102
C++ TCP client / Pi0 engine
│
▼
ModelRunner
│
▼
XLM ModelManager + hbDNN/hbUCP
│
├─ SigLIP HBM × 3 runner
├─ PaliGemma HBM × 1 runner
└─ Expert HBM × 1 runner
这里没有重新实现 BPU 驱动。底层仍然使用 SDK 1.0.2 的 hbDNN、hbUCP 和 XLM ModelManager，只是把原本受限的高层流程替换成可调试的 Pi0 编排层。
只搬入 runtime所需的最小 XLM utility 源码：
models/pi0/native/vendor/openexplorer_llm/xlm/src/utils/model_manager.cc
models/pi0/native/vendor/openexplorer_llm/xlm/src/utils/xlm_utils.cc
Python Controller 与 C++ Engine 生命周期
真实启动顺序：
1. Python 校验模型、统计量和硬件标定 SHA256
2. Python 连接 SO100 bus 和两路相机，但不使能 torque
3. Python bind 127.0.0.1:30001 并 listen
4. Python subprocess 启动 run_pi0_standalone_config.sh
5. shell 设置 SDK 动态库和 L2M 环境变量
6. shell exec C++ standalone engine
7. C++ 加载 HBM 并分配 tensor 内存
8. C++ 主动连接 Python 的 30001 端口
9. Python 接受连接并开始发送观测
所以：
Python = controller + socket server
C++ = inference engine + socket client
这种进程隔离让 Python 保留 LeRobot 生态，C++ 独立链接 S600 SDK。engine 崩溃时，Python 可以读取 engine.log、关闭 torque，并且同一个 C++ engine 可以被离线 smoke、真实只读和真机控制复用。
Runtime 启动脚本与环境变量
run_pi0_standalone_config.sh 不包含神经网络逻辑，它只准备 runtime：
export LD_LIBRARY_PATH=/root/D-Robotics_LLM_S600_1.0.2_SDK/oellm_runtime/lib:$LD_LIBRARY_PATH
export HB_DNN_USER_DEFINED_L2M_SIZES=6:6:6:6
exec pi0_standalone_sdk102 --config <deployment.json>
LD_LIBRARY_PATH用于找到 SDK 1.0.2 的 DNN、UCP 和 protobuf 动态库。HB_DNN_USER_DEFINED_L2M_SIZES设置四个 BPU core 的 runtime L2M 预算。exec让 shell 被 C++ 替换，Python 可以可靠管理整个 engine 进程组。
旧 SDK 示例中的固定 sleep(5000 ms) 不属于模型计算，standalone 路径没有保留这类等待。
Python 与 C++ 的边界确定以后，下一步沿一次真实请求向下看。Deployment JSON 首先绑定三份 HBM 的 ABI，随后 C++ Engine 完成缓存同步、模型调用和 Tensor 搬运。
单次请求的数据流与 Tensor ABI
Deployment JSON 与模型 ABI
关键字段：
{
"runtime": "standalone_dnn",
"siglip_hbm_path": "/root/pi0_models/.../pi0_siglip_ptq.hbm",
"paligemma_hbm_path": "/root/pi0_models/.../pi0_gemma_llm_ptq.hbm",
"action_hbm_path": "/root/pi0_models/.../pi0_gemma_expert_ptq.hbm",
"prompt_embedding_path": "/root/pi0_models/.../fixed_prompt_embedding.bin",
"norm_stats_path": "/root/rdk_LeRobot_tools/models/pi0/configs/norm_stats_....json",
"siglip_bpu_core": [0, 1, 2],
"paligemma_bpu_core": [0],
"action_bpu_core": [0, 1, 2, 3],
"real_camera_num": 2,
"exec_size": 6,
"denoise_num": 10,
"parallel_siglip": true,
"action_mode": "absolute",
"server_ip": "127.0.0.1",
"server_port": 30001
}
C++ 会硬校验 real_camera_num=2、exec_size=6、denoise_num=10，并要求 siglip_bpu_core 正好有三项。Python 还会校验三份 HBM、prompt embedding、norm stats 和 follower calibration 的 SHA256。
因此 JSON 只能绑定一个已经编译好的模型组合，不能动态改变 HBM 的相机数、token 数或 tensor shape。
ModelRunner 的 BPU 执行流程
每个 HBM graph 被包装成统一的 ModelRunner：
ModelManager::Init()
↓ 加载 HBM pack
按名字找到 siglip / gemma / gemma_expert graph
↓
获取 hbDNNTensor 输入输出数组
↓
保存允许使用的 InferBackend/BPU core
一次 Run() 的内部顺序：
FlushInputMem(CLEAN)
InferTaskSync()
FlushOutputMem(INVALIDATE)
ReleaseTaskHandle()
CPU 通过 tensor.sysMem.virAddr 写 input。执行前必须 CLEAN cache，BPU 输出后必须 INVALIDATE cache，否则两边都可能读到旧数据。
三路 SigLIP Runner 并行调度
runner 0 → BPU core 0 → front
runner 1 → BPU core 1 → side
runner 2 → BPU core 2 → empty
三个 runner 共享同一个 packed SigLIP HBM handle，但各自拥有独立输入输出 tensor。parallel_siglip=true 时使用三个 std::async 并行提交。
empty 槽仍然运行 SigLIP，是因为 PaliGemma 的 vision input 物理 shape 固定为三槽。它的输出会进入物理 tensor，但对应 prefix token 会被 attention mask 屏蔽。
HBM Tensor ABI 校验
ValidateLayout() 在接收第一张图之前检查每个 input/output 的数量、shape 和 dtype。
SigLIP：
image input： [1,3,224,224] FP16
position IDs： [1,256] S64
vision output： [1,256,2048] FP16
PaliGemma：
prompt embedding：[1,48,2048] FP16
vision embedding：[1,768,2048] FP16
attention mask： [1,1,816,816] FP16
KV output × 36： [1,816,256] FP16
Expert：
state： [1,32] FP16
noise/action： [1,50,32] FP16
denoise index： [1] S32
attention mask： [1,1,51,867] FP16
position IDs： [1,51] S32
KV input × 36： [1,816,256] FP16
output： [1,50,32] FP16
任意一项不一致，engine 直接退出。这能阻止“每个 HBM 单独能加载，但三段接口实际对不上”的组合进入真机。
静态 Tensor 初始化
固定 prompt embedding：
[1,48,2048] FP16
48 × 2048 × 2 = 196,608 bytes
三路 SigLIP position IDs 都是：
0,1,2,...,255
PaliGemma 物理 prefix 为：
0...767：三路 vision tensor
768...815：48 个 prompt 容量
真正可见的 token：
0...511：front + side
768...783：16 个真实 prompt token
被 mask 的位置：
512...767：empty camera
784...815：未使用 prompt capacity
Expert suffix 为 1 state + 50 actions = 51。它的逻辑 position 从 512 + 16 = 528 开始：
state position = 528
action positions = 529...578
这解释了为什么物理 KV 长度保持 816，但 Expert position 不能从 816 开始。
Protobuf 请求与响应协议
Python 每次发送：
images[0]：front，UINT8 CHW [3,H,W]
images[1]：side，UINT8 CHW [3,H,W]
languages[0]：task STRING
states[0]：FLOAT64 [6]
C++ 会拒绝：
- 不是正好两张图。
- 图像不是 CHW UINT8 RGB。
- state 不是正好 6 个 FLOAT64。
- task 与固定 prompt 配置不一致。
- message 大于 64 MiB。
返回的 wire tensor 是 [1,50,6] FLOAT64，Python 去掉 batch 维后得到 [50,6]。
C++ 图像前处理
Python 只发送原始 RGB。C++ 直接把结果写入 SigLIP 的 BPU input tensor：
输入 H×W
↓ 按长边等比例 resize
最长边 224
↓ 四周补 0
224×224
↓ value = uint8 × 2/255 - 1
CHW FP16
↓
hbDNNTensor.sysMem.virAddr
第三槽不经过 Protobuf，C++ 直接填充 FP16 -1.0。
前处理只实现一份，可以避免 Python、XLM 示例和量化校准分别实现 resize/normalize 后出现细微差异。
SigLIP 到 PaliGemma 的 Tensor 传递
每路 SigLIP 输出 [1,256,2048] FP16。C++ 不转 NumPy、不经过 socket，而是直接 memcpy 到 PaliGemma vision input 的连续区域：
offset 0 × 256 × 2048 → front
offset 1 × 256 × 2048 → side
offset 2 × 256 × 2048 → empty
最终得到 [1,768,2048] FP16。这既减少了序列化，也保证 PaliGemma 看到的就是实际 SigLIP HBM 输出。
PaliGemma KV 到 Expert 的 Tensor 传递
PaliGemma 不是直接输出机械臂动作。它输出融合了语言与当前视觉的 prefix KV，Expert 再基于这些 KV、当前关节状态和扩散噪声生成动作。
当前 HBM ABI 中：
PaliGemma outputs[1...36]
每个都是 [1,816,256] FP16
↓ 逐块 memcpy
Expert inputs[5...40]
单个 KV tensor 为：
816 × 256 × 2 bytes = 417,792 bytes
36 个总计约 14.35 MiB。它们只在 C++ 进程内部从一个 HBM tensor buffer 搬到另一个 HBM tensor buffer，不经过 Python，也不会被序列化成 Protobuf。
这里有两个容易混淆的“复用”：
- 同一次请求内复用：PaliGemma 只运行一次，生成的 36 个 KV 被 Expert 的 10 次去噪共同使用。
- 跨请求不复用：下一动作块换了相机图像后，必须重新运行三路 SigLIP 和 PaliGemma，生成新的视觉条件 KV。
如果跨动作块盲目复用旧 KV，速度会更快，但 Expert 实际依据的是旧画面，抓取阶段很容易出现“物体已经移动，模型还按上一帧修正”的问题。
State 归一化与噪声初始化
SO100 只提供 6 维关节状态，而 Expert 的内部动作宽度是 32。因此 C++ engine 会先做：
raw state [6] FLOAT64
↓ (x - state_mean) / (state_std + 1e-6)
normalized state [6]
↓ 后 26 维补 0
Expert state [1,32] FP16
这里使用的 state_mean/state_std 必须来自训练数据集对应 checkpoint 的统计量。把另一个数据集的 stats 填进来，即使所有 HBM 都能正常运行，机械臂落点也会整体偏移。
Expert 的初始 action/noise 为 [1,50,32] FP16：
正常运行：每次请求生成 N(0,1) 随机噪声
精度对比：读取固定 3,200-byte noise 文件
固定噪声只用于 CPU/BF16/HBM 的逐层误差复现。真机长期运行时若永远固定噪声，会消除采样随机性，但它不是解决动作抖动的办法。
Expert 十步 Flow Matching
Expert HBM 不是调用一次就结束，而是连续运行 10 次：
初始 noise/action x0
↓ Expert(step=0, state, mask, position, 36 KV)
x1
↓ Expert(step=1, 同一 state/mask/position/KV)
x2
↓ ...
x10
↓
最终 [1,50,32] normalized actions
每一步的 HBM 输出都会直接复制回 Expert input[1]，成为下一步的 action/noise 输入。Expert input[2] 则写入当前去噪步 0...9。
为了减少 CPU cache flush：
step 0：flush 全部 Expert inputs
step 1...9：只 flush input[1] 与 input[2]
原因是 state、attention mask、position IDs 和 36 个 KV 在同一次请求的 10 步里都不变。只刷新真正变化的 buffer，既保持语义正确，也避免反复清理十几 MiB 的 KV。
这也是端侧 runtime 与普通“按顺序调用三个模型”脚本最大的区别之一：它必须理解 Expert 的迭代状态，并显式管理每一步输入输出 buffer 的生命周期。
动作反归一化与夹爪范围处理
第 10 步输出仍是 [1,50,32] FP16 的归一化动作。C++ engine 做的后处理是：
FP16 → FP32
↓ 取前 6 维
action = normalized × (action_std + 1e-6) + action_mean
↓
[50,6] FLOAT64
仅对第 6 维夹爪目标做物理范围裁剪：
gripper = clamp(gripper, 0, 100)
这里没有默认做单步 1°、20° 的关节限幅，也没有把动作替换成 PID 插值轨迹。这样做是为了尽量保留模型原始的 50 步输出。
要区分三种东西：
- 反归一化：模型定义的一部分，必须做。
- 夹爪物理范围 clamp：防止写入无意义位置，必须做。
- 额外平滑、blend、相对角度裁剪：控制策略，不属于模型本身；默认应关闭，只有明确验证后才启用。
C++ 返回 [50,6] 后，神经网络计算已经结束；后续行为由 Python 控制器决定。它必须把动作块、真实关节状态、Prompt/KV 生命周期和同步策略放在同一个控制时序中管理。
SO100 控制、Prompt 与同步执行
SO100 控制生命周期
Python 层并不参与神经网络计算，但负责所有与真机安全和时序有关的工作：
LeRobot SO100Follower
├─ 读取 6 维当前位置
├─ 读取 front / side RGB
├─ 向本地 C++ engine 发请求
├─ 接收 [50,6] 绝对位置动作
└─ 以 30 Hz 调用 send_action()
启动时的顺序很重要：
- 先校验 deployment JSON、文件存在性和三个 HBM 的 SHA256。
- 连接串口和相机，但不立即开力矩。
- 读取所有电机
Torque_Enable；只要有一个已经开启就拒绝启动，避免继承未知进程的控制状态。 - 默认进入
dry-run，只推理、保存日志，不发送动作。 - 只有同时给出
--execute --confirm ENABLE_SO100_MOTORS才可能开启力矩；正常安全模式还要求首块视觉/动作检查通过。已经完成只读验证后，可显式加--force-model-actions跳过这两个启发式门，但它不会跳过 hash、串口、力矩所有权和确认字符串检查。 - 每个目标发送前重新读取真实关节状态，记录跟踪误差和指令跳变量。
控制周期固定为：
30 Hz = 每 33.33 ms 发送一个目标
50 步动作块 = 约 1.67 s
如果 --max-relative-target 不传，LeRobot 不再替模型做额外相对目标裁剪。SO100 底层舵机仍会进行自己的位置闭环，但它不应该被误解成“Pi0 runtime 在额外跑一个软件 PID”。
严格同步控制时序
本项目正式验证默认使用：
--prefetch-steps 0
其时序是：
读取当前 state + 两张当前图像
↓
完整运行 SigLIP ×3 → PaliGemma → Expert ×10
↓
按 30 Hz 执行这 50 个动作
↓
动作块执行完，再读取新的 state + 新图像
↓
推理下一块
优点是每个动作块严格对应动作块开始时的真实观测，不会混入提前采样的状态，也便于和服务器 BF16 同步推理做 A/B 对比。
代价是动作块边界会等待下一次约 1.2 秒的端侧推理，因此肉眼可能看到短暂停顿。异步 prefetch 可以隐藏这段延迟，但它会引入“用哪一个未来 state、哪一帧图像推下一块”的策略问题。为了先验证模型精度，本教程不把异步推理作为默认方案。
运行日志与控制遥测
每次运行都会创建独立输出目录，核心文件包括：
pipeline.log Python 生命周期、安全门和异常
engine.log C++ 中三个 HBM 的耗时与错误
result.json 本次运行配置和最终汇总
chunks.jsonl 每个 50-step 动作块的输入/输出摘要
control_steps.jsonl 每个 30 Hz 控制步的 current/target/lag
control_steps.jsonl 至少记录：
current 发送前的真实关节位置
target 模型目标位置
max_abs_delta target 与真实位置的最大差
max_abs_command_delta 当前指令与上一指令的最大跳变
control_lag_ms 相对 30 Hz deadline 的延迟
gripper telemetry 周期性读取力矩等寄存器
因此“模型动作怪”不能只凭视频判断。先看 engine.log 是否推理异常，再区分：模型输出跳变、舵机跟踪不上、夹爪力矩掉线，还是控制线程错过 deadline。
中间 Tensor Dump 与精度定位
设置环境变量：
export PI0_STANDALONE_DUMP_DIR=/root/pi0_debug_dump
C++ engine 会为每次请求建立：
request_000000/
request_000001/
...
并保存关键中间量：
三路 SigLIP 预处理图像与输出
PaliGemma prompt / vision / attention mask
36 组 Expert KV
Expert state / noise / mask / position IDs
Expert step_00...step_09 输出
最终 normalized 与反归一化动作
这使误差定位可以按链路逐层进行：
相机前处理是否一致？
↓
SigLIP HBM 是否先偏？
↓
PaliGemma KV 是否放大误差？
↓
Expert 从第几个去噪 step 开始偏？
↓
还是 stats / 后处理才出错？
连续真机运行时必须关闭 dump。单次请求会产生大量二进制文件，长期打开会迅速占满 S600 磁盘。
BPU Core 配置与调度
当前正式配置为：
{
"siglip_bpu_core": [0, 1, 2],
"paligemma_bpu_core": [0],
"action_bpu_core": [0, 1, 2, 3],
"parallel_siglip": true
}
- 三个独立 SigLIP runner 分别绑定一个 core，并由三个 C++ future 并发提交。
- PaliGemma 的 backend 候选为 core 0。
- Expert 把 0～3 都交给 SDK backend；具体算子如何落核仍由编译结果和 runtime 调度决定，并不等于“一次 Expert 同时平均占满四核”。
可用下面命令持续观察：
watch -n 1 hrut_somstatus
bpu0...bpu3 ratio 是采样窗口内利用率，不是模型是否成功的唯一判断。Pi0 是阶段式执行：SigLIP、PaliGemma、Expert 依次运行，所以各核利用率天然会随阶段波动。
进程退出与力矩清理
Python 捕获 SIGINT/SIGTERM 后按以下顺序退出：
写回 result.json
↓
若本进程开启过力矩，则 disable_torque
↓
断开两路相机
↓
断开 SO100 bus
↓
向 C++ engine 进程组发送 SIGTERM
C++ client 自身带断线重连循环，方便 Python controller 重启；但父级 Python 退出时会杀掉整个 engine 进程组，避免后台残留继续占用 HBM、端口或 BPU。
所以手动结束时应对前台主命令按一次 Ctrl+C，而不是只杀 C++ 子进程。若发生异常退出，也要通过 result.json 和电机 Torque_Enable 再确认一次最终状态。
Prompt Embedding 与 KV Cache
当前部署 artifact 使用固定任务 prompt embedding：
Place the RDK camera box on top of the black MCU box.
固定 embedding 可以省掉板端 tokenizer 和语言 embedding 查找，但不代表 PaliGemma 可以永远只跑一次。
原因是 PaliGemma 的 KV 同时依赖：
固定 prompt
+
当前 front 图像
+
当前 side 图像
图像改变后，融合后的 KV 也应该改变。
最终策略：
- 每个新动作 chunk 都重新运行 SigLIP 和 PaliGemma。
- 同一个 chunk 的 10 次 Expert denoise 复用本次 PaliGemma KV。
- 不跨 chunk 复用旧 KV。
如果只复用旧 PaliGemma KV，模型相当于一直根据旧画面生成动作。
同步执行与异步预取
异步预取的行为与风险
异步模式会在上一块 50 步动作还没执行完时，提前读取图像或预测下一块动作。
优点：
- chunk 之间停顿小。
- 视觉吞吐更高。
风险：
- 采图时的机械臂 state 与真正执行下一块时不同。
- 上一块动作尚未结束，下一块已经基于中间状态生成。
- 夹爪可能在两个 chunk 间反复开合。
- 机械臂可能表现为抬起、下压之间抽搐。
严格同步执行配置
采集最新 state/front/side
↓
完整推理约 1.24 秒
↓
执行 50 步，30 Hz，约 1.67 秒
↓
重新采集
配置：
prefetch_steps=0
visual_refresh_chunks=1
control_hz=30
这里的 30 Hz 是动作发送频率，不是模型每秒看 30 张新图。
严格同步时，一次视觉闭环周期约为：
1.24 + 1.67 ≈ 2.91 秒
它牺牲了视觉刷新率，但先保证动作 chunk 和观测对应关系正确。后续如果重新做异步，需要使用更严谨的 state prediction、chunk overlap 或 action replanning，而不是简单提前启动线程。
图：prefetch_steps=0 时，推理与动作执行串行；块结束后才采集下一组真实观测。
运行逻辑确定以后，再进行 SDK 安装、C++ 编译和模型部署。日常使用只启动 Python 顶层 Pipeline，由它创建本地 TCP Server 并拉起 C++ Engine，不需要手工维护两个前台进程。
编译、模型部署与启动
端侧源码目录
models/pi0/
├─ pi0_full_pipeline.py
│ LeRobot、相机、TCP server、30 Hz 控制和日志
├─ run_pi0_standalone_config.sh
│ 校验 JSON、配置动态库与 L2M、启动 C++ engine
├─ run_live_sync.sh
│ 固化最终 artifact hash 与同步真机参数
├─ configs/deployments/*.json
│ 绑定三份 HBM、prompt、stats、core 和协议参数
└─ native/
├─ build_standalone_pi0.sh
├─ standalone/pi0_standalone.cc
├─ standalone/dnn_sdk102_compat.h
├─ sdk_1.0.2/pi0_demo/msg.proto
└─ vendor/openexplorer_llm/xlm/
├─ include/utils/{model_manager,xlm_utils}.h
└─ src/utils/{model_manager,xlm_utils}.cc
这里特意把必要的 XLM utility 源码 vendoring 到 rdk_LeRobot_tools，避免运行时依赖服务器上的源码目录或某个临时 SDK demo 工作区。最终分支自身就包含可审查、可重新编译的端侧框架。
SDK 1.0.2 安装
cd /root
wget https://d-robotics-aitoolchain.oss-cn-beijing.aliyuncs.com/llm_s600/1.0.2/D-Robotics_LLM_S600_1.0.2_SDK.tar.gz
tar -xzf D-Robotics_LLM_S600_1.0.2_SDK.tar.gz
本项目默认 SDK runtime 位于：
/root/D-Robotics_LLM_S600_1.0.2_SDK/oellm_runtime
编译和运行必须使用同一套 1.0.2 headers/libraries。只替换 .so 或只替换头文件，可能产生能编译却在 tensor/cache API 上行为不一致的问题。
Standalone Engine 编译
cd /root/rdk_LeRobot_tools
git checkout s600
bash models/pi0/native/build_standalone_pi0.sh
构建脚本本质上执行一条 C++17 链接：
pi0_standalone.cc
+ msg.pb.cc
+ model_manager.cc
+ xlm_utils.cc
+ SDK 1.0.2 libprotobuf/libdnn/libhbucp/libhlog
+ OpenCV
关键编译参数是：
-std=c++17 -O3 -pthread
-Wl,-rpath,/root/D-Robotics_LLM_S600_1.0.2_SDK/oellm_runtime/lib
最终二进制：
/root/rdk_LeRobot_tools/models/pi0/native/install/bin/pi0_standalone_sdk102
构建先写入 .tmp，成功后再原子替换正式二进制，避免编译中断留下半个可执行文件。
HBM Artifact 与版本绑定
最终使用：
SigLIP： 445,286,384 bytes
PaliGemma：2,047,778,016 bytes
Expert： 344,902,928 bytes
正式 deployment JSON 绑定：
siglip_hbm_path
paligemma_hbm_path
action_hbm_path
prompt_embedding_path
norm_stats_path
task
real_camera_num / exec_size / denoise_num
BPU core 配置
Python controller 还在启动 C++ 前核对三份 HBM、prompt、stats 和机械臂 calibration 的 SHA256。不能根据目录名中的 latest 猜模型，也不能只看文件大小，因为不同量化策略可能生成相同 ABI、相近大小，但数值行为完全不同。
Runtime 环境变量
run_pi0_standalone_config.sh 在执行二进制前设置：
export LD_LIBRARY_PATH=/root/D-Robotics_LLM_S600_1.0.2_SDK/oellm_runtime/lib:${LD_LIBRARY_PATH:-}
export HB_DNN_USER_DEFINED_L2M_SIZES=6:6:6:6
LD_LIBRARY_PATH保证加载 SDK 1.0.2 的 runtime 库，而不是系统里另一版同名库。HB_DNN_USER_DEFINED_L2M_SIZES为四个 BPU core 配置本任务需要的 L2M 空间。缺失或配置不匹配时，可能在 HBM load/infer 阶段失败，而不是在 Python 层报错。
runner 还会先执行 validate_pi0_config.py，然后用 exec 启动 C++。这样 shell 不残留额外父进程，Python 可以可靠地管理整个 engine 进程组。
Controller 与 Engine 启动顺序
本项目的方向是：
Python controller = TCP server
C++ engine = TCP client
正式启动顺序由 pi0_full_pipeline.py 自动完成：
Python bind/listen 127.0.0.1:30001
↓
Python subprocess 启动 run_pi0_standalone_config.sh
↓
C++ load 三份 HBM
↓
C++ connect 127.0.0.1:30001
↓
Python accept 后进入请求循环
单独运行 C++ 时看到反复 reconnect 并不代表 HBM 坏了，通常只是 Python server 尚未监听。日常使用应启动 Python 顶层命令，而不是分别手工维护两个进程。
连续同步推理启动
分支已经提供固定最终模型和 hash 的启动器：
cd /root/rdk_LeRobot_tools/models/pi0
./run_live_sync.sh
它等价于以这些关键参数启动 Python controller：
max_chunks=0 无限动作块，直到 Ctrl+C
prefetch_steps=0 严格同步
fixed_noise=false 每个请求使用随机噪声
chunk_blend_steps=0 不修改动作块开头
max_relative_target=None 不做额外相对角度裁剪
save_artifact_every=0 连续运行不保存大图和 npy
execute=true
confirm=ENABLE_SO100_MOTORS
常见启动故障
Address already in use
通常是旧 Python controller 仍占用 30001：
ss -ltnp | grep ':30001'
确认 PID 属于旧 Pi0 进程后再正常发送 SIGTERM，不要无差别杀 Python。
C++ 日志一直显示 reconnect
检查 Python 是否已成功 bind、是否因 HBM hash 或 torque 状态在 accept 前退出，并先读 pipeline.log。
缺少 libdnn、libhbucp 或 protobuf .so
不要直接裸跑 binary，使用 run_pi0_standalone_config.sh，并确认 SDK 目录没有被移动。
启动时报 tensor count/shape/type mismatch
这不是 JSON 小问题，而是装载了错误 HBM 或使用了不兼容 SDK 编译产物。停止运行，按 manifest 和 SHA256 重新核对三段模型。
No module named torch 或缺少 LeRobot 包
说明误用了系统 python3。控制器应使用：
/home/sunrise/lerobot/.venv/bin/python
提示 torque 已开启而拒绝启动
先确认是否还有旧控制进程。如果没有，再单独检查电机状态；不要为了“能跑”直接删除这个所有权检查。
完成部署后不要立即无限运行机械臂。验证应从配置、离线 Tensor、真实只读观测逐层推进；某一层失败时，只检查该层新增的变量。
分层验证、故障定位与结果
真机验证不应从连续运动开始，而应按以下顺序逐层增加变量：
静态配置检查
cd /root/rdk_LeRobot_tools/models/pi0
/home/sunrise/lerobot/.venv/bin/python validate_pi0_config.py \
configs/deployments/pi0_full_v5_2cam_positionfp16_siglip_fixed16_paligemma_hbmkv_expert_20260801.json
离线双图 Smoke Test
不访问机械臂串口：
/home/sunrise/lerobot/.venv/bin/python -u pi0_standalone_offline.py \
--front /path/to/front.jpg \
--side /path/to/side.jpg \
--state 0 0 0 0 0 0 \
--output-dir diagnostics/offline_smoke
预期输出：
[50,6]
真实观测只读推理
/home/sunrise/lerobot/.venv/bin/python -u pi0_full_pipeline.py \
--config configs/deployments/pi0_full_v5_2cam_positionfp16_siglip_fixed16_paligemma_hbmkv_expert_20260801.json \
--max-chunks 1 \
--prefetch-steps 0 \
--no-fixed-noise \
--output-dir diagnostics/readonly_smoke
不加 --execute，不会发送机械臂动作。
有限动作块真机验证
先运行 1～3 个 chunk，确认电机顺序、夹爪和 torque 正常。
连续同步真机推理
cd /root/rdk_LeRobot_tools/models/pi0
./run_live_sync.sh
附录：
1.开发阶段的关键故障与根因
JSON 配置无法改变已编译输入 ABI
HBM 的 tensor shape、mask 和 position layout 在编译时已经固定。JSON 只能选择模型和运行参数，不能把一相机 HBM 变成双相机 HBM。
真实相机数与物理槽位混淆
最终是两路真实相机、三个物理槽、一个 masked empty。把第三槽当真实 token，会让语言和 Expert position 整体错位。
训练与部署的相机 Schema 不一致
早期训练配置曾出现五槽 schema，而部署只有三槽。即使 Expert 输入 shape 最终能补齐，模型学习的 token 语义仍然不一致。最终重新固定为三槽训练和三槽部署。
Position IDs 与 RoPE 错位
这类错误不会轻易报 shape mismatch，也不一定产生 NaN。模型会正常输出一串动作，但图像位置理解错误，最典型表现是抓取点持续偏移。
三段模型统一激进量化
W8A8/W8A16 不能机械地应用到所有层。视觉位置、PaliGemma attention 和 Expert 输出对精度的敏感度不同。
最终采用分段策略：
SigLIP：position embedding FP16
PaliGemma：attention matmul fixed16
Expert：关键路径 dynamic
使用浮点上游输出校准下游
这是最关键的问题之一。部署时 Expert 接收的是量化 PaliGemma KV，校准时也必须使用同一 HBM 的真实 KV。
混用不同版本的 PaliGemma Artifact
三段模型可以分别成功加载，并不代表它们属于同一训练和 position layout。部署时必须通过路径、size、SHA256 和 manifest 绑定成一个组合。
正式推理误用固定噪声
固定 noise 适合做 BF16/HBM 可重复精度对比，但正式 Pi0 推理应该使用随机 noise。否则容易把某个固定轨迹误认为模型的完整分布。
异步预取使用过期观测
动作块边界不连续、夹爪反复开合，很多时候不是 PID，而是下一块动作对应的观测已经过期。最终先关闭预取，改成严格同步。
将跟踪误差误判为指令跳变
舵机存在 PID 跟踪滞后。若安全门用“当前实际位置 vs 下一目标”判断跳变，正常的跟踪误差也可能被误判成模型输出跳变。
更合理的是比较：
当前 command target
vs
上一条 command target
实际位置误差仍然记录用于诊断，但不应该直接等同于模型 jump。
额外动作限幅改变模型轨迹
这会改变训练得到的动作轨迹，尤其会破坏抓取阶段的快速闭合和抬升。最终推理不再添加这种人工限幅，只保留夹爪物理范围裁剪。
夹爪力矩异常与模型输出混淆
夹爪异常还可能来自：
- Torque_Enable 被保护机制关闭。
- 电流、负载或温度保护。
- 进程退出时自动 disable torque。
- USB 串口瞬断。
- PID/舵机参数与训练机械臂不同。
因此 pipeline 同时记录夹爪 telemetry，而不是只看模型 action。
相机外参变化导致视觉分布漂移
Pi0 能泛化，但不意味着对完全不同的相机外参不敏感。抓取点总偏前时，首先要比较训练图像和当前图像，而不是立即修改后处理偏置。
SDK 示例固定等待掩盖真实性能
旧 SDK 示例请求路径中存在硬编码 sleep(5000 ms)。它不是 SigLIP、PaliGemma 或 Expert 的真实计算时间，却会让机械臂表现为“动一下、停很久”。
最终升级到 SDK 1.0.2，并重新编译修改后的 standalone runtime，删除了这类固定等待。判断性能时应分别记录 SigLIP、PaliGemma、Expert 和整链耗时，而不是只看动作之间的墙钟时间。
最终精度、性能与真机结果
最终链路已经完成：
- 双相机真实输入。
- 输出
[50,6]。 - 严格同步连续运行。
- 每个 chunk 更新 front 和 side。
- 单次整链推理约 1.24 秒。
- 动作发送频率 30 Hz。
在一个固定真实输入上，与服务器 BF16 动作对比：
MAE：0.4405°
RMSE：0.5903°
最大绝对误差：1.6888°
relative L2：0.852%
cosine similarity：0.999981858
2.Quick Start 命令清单
下面只保留本文双相机方案的最短操作路径，方便复现实验时直接查命令。它对应 front + side + 1 masked empty、SO100 六维绝对关节动作、100 个 episode、全参数训练和 SDK 1.0.2。若相机数量、任务文本或 checkpoint 改变，需要重新生成校准集、三份 HBM、deployment manifest 和 hash，不能直接复用本文最终 artifact。
A.1 在 S600 上检查设备
cd /root/rdk_LeRobot_tools
git checkout s600
ls -l /dev/ttyACM* /dev/serial/by-id/*
v4l2-ctl --list-devices
本文设备映射为：
follower：/dev/ttyACM0
leader： /dev/ttyACM1
front： /dev/video0
side： /dev/video2
A.2 采集 100 组双相机数据
cd /home/sunrise/lerobot
.venv/bin/lerobot-record \
--robot.type=so100_follower \
--robot.port=/dev/ttyACM0 \
--robot.id=so100_follower \
--robot.calibration_dir=/root/rdk_LeRobot_tools/models/pi0/calibration/robots/so_follower \
--robot.max_relative_target=20 \
--robot.cameras='{front: {type: opencv, index_or_path: 0, width: 640, height: 480, fps: 30, warmup_s: 10, fourcc: MJPG}, side: {type: opencv, index_or_path: 2, width: 640, height: 480, fps: 30, warmup_s: 10, fourcc: MJPG}}' \
--teleop.type=so100_leader \
--teleop.port=/dev/ttyACM1 \
--teleop.id=so100_leader \
--teleop.calibration_dir=/root/rdk_LeRobot_tools/models/pi0/calibration/teleoperators/so_leader \
--display_data=false \
--play_sounds=false \
--dataset.fps=30 \
--dataset.repo_id=local/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s \
--dataset.root=/root/rdk_LeRobot_tools/models/pi0/datasets/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s \
--dataset.num_episodes=100 \
--dataset.single_task='Place the RDK camera box on top of the black MCU box.' \
--dataset.episode_time_s=10 \
--dataset.reset_time_s=5 \
--dataset.video=true \
--dataset.push_to_hub=false \
--dataset.streaming_encoding=true \
--dataset.encoder_threads=2
采集完成后，把整个数据集目录同步到训练服务器；meta/、data/ 和 videos/ 必须一起传输：
rsync -aP \
/root/rdk_LeRobot_tools/models/pi0/datasets/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s/ \
<GPU_USER>@<GPU_SERVER_IP>:/home/<GPU_USER>/datasets/so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s/
A.3 在 GPU 服务器全参数训练
export LEROBOT_ROOT=/home/<GPU_USER>/lerobot
export RDK_TOOLS=$LEROBOT_ROOT/rdk_LeRobot_tools
export CONDA=/home/<GPU_USER>/miniforge3/bin/conda
export DATASET_NAME=so100_rdk_camera_box_on_black_mcu_pi0_v5_2cam_100ep_10s
export DATASET_ROOT=/home/<GPU_USER>/datasets/$DATASET_NAME
export BASE_MODEL=/home/<GPU_USER>/gemma/pi0_base
export OUTPUT_DIR=$LEROBOT_ROOT/outputs/train/pi0_so100_2cam_full_b1_15k
cd "$RDK_TOOLS"
git checkout s600
LEROBOT_ROOT="$LEROBOT_ROOT" \
DATASET_NAME="$DATASET_NAME" \
DATASET_ROOT="$DATASET_ROOT" \
BASE_MODEL="$BASE_MODEL" \
OUTPUT_DIR="$OUTPUT_DIR" \
STEPS=15000 \
BATCH_SIZE=1 \
WANDB_ENABLE=true \
WANDB_PROJECT=lerobot-pi0-so100 \
WANDB_ENTITY=<WANDB_ENTITY> \
bash models/pi0/tools/train_pi0_full_v5_2cam_100ep.sh
最终 checkpoint：
export CHECKPOINT=$OUTPUT_DIR/checkpoints/015000/pretrained_model
test -f "$CHECKPOINT/config.json"
同时从该训练集导出 standalone runtime 使用的六维 state/action 统计量：
export NORM_STATS=$OUTPUT_DIR/norm_stats.json
$CONDA run --no-capture-output -n lerobot python -c '
import json, os
from pathlib import Path
stats = json.loads((Path(os.environ["DATASET_ROOT"]) / "meta/stats.json").read_text())
keys = ("mean", "std", "q01", "q99")
result = {
"norm_stats": {
"state": {key: stats["observation.state"][key] for key in keys},
"actions": {key: stats["action"][key] for key in keys},
}
}
Path(os.environ["NORM_STATS"]).write_text(json.dumps(result, indent=2) + "\n")
'
A.4 生成 50 条真实校准样本
export CALIB_DIR=/home/<GPU_USER>/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_real50
cd "$RDK_TOOLS"
$CONDA run --no-capture-output -n lerobot \
python models/pi0/tools/prepare_pi0_calibration_v5_2cam.py \
--dataset-root "$DATASET_ROOT" \
--checkpoint "$CHECKPOINT" \
--output-dir "$CALIB_DIR" \
--repo-id "local/$DATASET_NAME" \
--samples 50 \
--camera-keys front side \
--camera-slots 3 \
--task 'Place the RDK camera box on top of the black MCU box.'
A.5 在 SDK 1.0.2 工具链中级联量化
先把 checkpoint 和真实校准集映射到工具链容器，并统一设置两路有效相机：
export PI0_VALID_CAMERA_SLOTS=2
export RDK_TOOLS=/host/lerobot/rdk_LeRobot_tools
export MODEL_DIR=/host/gemma/input/pi0_full_v5_2cam_100ep_015000
export CALIB_DIR=/host/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_real50
export QUANT_OUT=/host/gemma/output/pi0_full_v5_2cam_100ep_015000_sdk102
mkdir -p "$QUANT_OUT"
cd "$RDK_TOOLS"
1. SigLIP
python3 models/pi0/tools/quantize_siglip_real_calib.py \
--model-dir "$MODEL_DIR" \
--calibration-dir "$CALIB_DIR" \
--output-dir "$QUANT_OUT/siglip" \
--device cuda:0 \
--vision-tokens-num 256 \
--valid-camera-slots 2 \
--max-samples 50 \
--jobs 20 \
--march nash-p \
--max-l2m-size 0 \
--patch-embedding-mode quant8 \
--position-embedding-mode fp16 \
--attention-linear-mode dynamic \
--mlp-linear-mode dynamic \
--attention-matmul-mode dynamic \
--projector-linear-mode dynamic \
--layernorm-mode standard
把新 SigLIP HBM 和 50 条校准样本放到 S600，并准备只绑定该阶段 artifact 的临时 deployment JSON。两个板端终端分别执行：
# 终端 A：等待 C++ engine，并保存真实 SigLIP HBM 输出
cd /root/rdk_LeRobot_tools/models/pi0
/home/sunrise/lerobot/.venv/bin/python -u dump_siglip_hbm_calibration.py \
--calibration-dir calibration_data/pi0_full_v5_2cam_100ep_015000_real50 \
--engine-dump-dir /root/pi0_calibration/engine_siglip_real50 \
--output-dir calibration_data/pi0_full_v5_2cam_100ep_015000_siglip_hbm_real50 \
--prompt 'Place the RDK camera box on top of the black MCU box.'
# 终端 B：使用新 SigLIP HBM 的临时配置启动 engine
cd /root/rdk_LeRobot_tools/models/pi0
PI0_STANDALONE_DUMP_DIR=/root/pi0_calibration/engine_siglip_real50 \
./run_pi0_standalone_config.sh configs/deployments/<SIGLIP_STAGE_CONFIG>.json
把板端生成的 pi0_full_v5_2cam_100ep_015000_siglip_hbm_real50 目录传回量化服务器，供 PaliGemma 校准使用。
2. PaliGemma
export SIGLIP_HBM_CALIB=/host/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_siglip_hbm_real50
python3 models/pi0/tools/quantize_paligemma_real_calib.py \
--model-dir "$MODEL_DIR" \
--calibration-dir "$CALIB_DIR" \
--vision-embeddings-dir "$SIGLIP_HBM_CALIB" \
--output-dir "$QUANT_OUT/paligemma" \
--device cuda:0 \
--vision-tokens-num 256 \
--max-samples 50 \
--num-hidden-layers 18 \
--jobs 20 \
--march nash-p \
--compile-opt 2 \
--compile-balance 2 \
--compile-max-l2m-size 0 \
--max-hbm-bytes 2140000000 \
--attention-linear-mode dynamic \
--mlp-linear-mode dynamic \
--mlp-down-linear-mode dynamic \
--attention-matmul-mode fixed16 \
--fixed-prompt 'Place the RDK camera box on top of the black MCU box.' \
--prompt-embedding-input
把新 PaliGemma HBM 和 SigLIP HBM 一起部署到 S600，再导出 Expert 实际收到的 36 组 KV：
# 终端 A
cd /root/rdk_LeRobot_tools/models/pi0
/home/sunrise/lerobot/.venv/bin/python -u dump_siglip_hbm_calibration.py \
--calibration-dir calibration_data/pi0_full_v5_2cam_100ep_015000_real50 \
--engine-dump-dir /root/pi0_calibration/engine_paligemma_kv_real50 \
--output-dir calibration_data/pi0_full_v5_2cam_100ep_015000_siglip_fixed16_paligemma_hbm_kv_real50 \
--prompt 'Place the RDK camera box on top of the black MCU box.' \
--save-expert-kv
# 终端 B
cd /root/rdk_LeRobot_tools/models/pi0
PI0_STANDALONE_DUMP_DIR=/root/pi0_calibration/engine_paligemma_kv_real50 \
./run_pi0_standalone_config.sh configs/deployments/<PALIGEMMA_STAGE_CONFIG>.json
把生成的 50×36 个 KV 文件传回量化服务器。
3. Expert
export PALIGEMMA_HBM_KV=/host/gemma/calibration_data/pi0_full_v5_2cam_100ep_015000_siglip_fixed16_paligemma_hbm_kv_real50
python3 models/pi0/tools/quantize_expert_real_calib.py \
--model-dir "$MODEL_DIR" \
--calibration-dir "$CALIB_DIR" \
--paligemma-kv-dir "$PALIGEMMA_HBM_KV" \
--output-dir "$QUANT_OUT/expert" \
--device cuda:0 \
--vision-tokens-num 256 \
--max-samples 50 \
--jobs 20 \
--march nash-p \
--transformer-linear-mode dynamic \
--projection-linear-mode dynamic \
--attention-matmul-mode dynamic \
--output-linear-mode dynamic
量化顺序不能交换：
SigLIP HBM
→ 板端真实 vision embedding
→ PaliGemma HBM
→ 板端真实 36 组 KV
→ Expert HBM
A.6 部署并验证新 HBM
将三份 HBM、PaliGemma 生成的 prompt embedding、checkpoint 对应的 normalization stats 放入新的版本目录，不覆盖旧版本：
ssh root@<S600_IP> 'mkdir -p /root/pi0_models/versions/<BUNDLE_NAME>/{siglip,paligemma,expert}'
scp "$QUANT_OUT/siglip/pi0_siglip_ptq.hbm" \
root@<S600_IP>:/root/pi0_models/versions/<BUNDLE_NAME>/siglip/
scp "$QUANT_OUT/paligemma/pi0_gemma_llm_ptq.hbm" \
root@<S600_IP>:/root/pi0_models/versions/<BUNDLE_NAME>/paligemma/
scp "$QUANT_OUT/paligemma/fixed_prompt_embedding.bin" \
root@<S600_IP>:/root/pi0_models/versions/<BUNDLE_NAME>/paligemma/
scp "$QUANT_OUT/expert/pi0_gemma_expert_ptq.hbm" \
root@<S600_IP>:/root/pi0_models/versions/<BUNDLE_NAME>/expert/
scp "$NORM_STATS" \
root@<S600_IP>:/root/rdk_LeRobot_tools/models/pi0/configs/norm_stats_<BUNDLE_NAME>.json
为新 bundle 新建 deployment JSON 与 manifest，写入实际路径、文件大小和 SHA256；若要复用 run_live_sync.sh，还必须同步更新其中的 expected hashes。先做静态检查：
cd /root/rdk_LeRobot_tools/models/pi0
/home/sunrise/lerobot/.venv/bin/python validate_pi0_config.py \
configs/deployments/<NEW_DEPLOYMENT_CONFIG>.json
再做不访问机械臂串口的双图整链 smoke test：
cd /root/rdk_LeRobot_tools/models/pi0
/home/sunrise/lerobot/.venv/bin/python -u pi0_standalone_offline.py \
--config configs/deployments/<NEW_DEPLOYMENT_CONFIG>.json \
--front /path/to/front.jpg \
--side /path/to/side.jpg \
--state 0 0 0 0 0 0 \
--output-dir diagnostics/offline_smoke_$(date +%Y%m%d_%H%M%S)
预期动作输出 shape：
[50,6]
A.7 启动已验证的 S600 同步真机推理
cd /root/rdk_LeRobot_tools/models/pi0
./run_live_sync.sh
