230AI MIPI双目相机 现在出现灰色画面，无彩色及窗口无任何画面，接下来如何操作？

开发与问题
,
1

image1138×371 31.5 KB

2

230AI使用方式如手册提供 双目深度算法 | RDK DOC

你这边是需要进行什么开发，使用什么接口获取的图片为全灰呢

3

我们只进行图像采集，现在只出现了灰色，无RGB

4

我来帮你搜索一下社区中关于 230AI 相机灰色画面的相关问题和解决方案。

根据你描述的问题（230AI MIPI 双目相机显示灰色画面，无RGB彩色），结合社区已有案例，这是典型的相机节点未正常输出图像数据的问题。

:magnifying_glass_tilted_left: 问题诊断

灰色画面 = 无数据流，可能原因：

  1. 相机节点未正确启动
  2. 图像话题没有发布数据
  3. 启动参数不匹配
  4. 硬件连接或系统版本问题

:white_check_mark: 排查步骤

步骤 1：检查系统版本

cat /etc/horizon_version

要求：建议使用 3.1.1 或更高版本（参考 文档）

步骤 2：使用官方推荐方式启动相机

不要使用自定义脚本，直接用官方 launch 文件：

# 加载环境
source /opt/tros/humble/setup.bash

# 启动 MIPI 双目相机（关键：添加 mipi_lpwm_enable 参数）
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True

步骤 3：验证图像数据

在新终端执行：

# 查看相机话题
ros2 topic list | grep -E "image|camera"

# 检查左目图像话题频率（关键！）
ros2 topic hz /stereo0/left/image_raw

# 检查右目图像话题频率
ros2 topic hz /stereo0/right/image_raw

预期结果：应该显示 30.0 Hz 左右。如果显示 0.0 Hz 或 No messages received，说明相机没有正常发布数据。

步骤 4：在 rviz2 中正确订阅

rviz2

在 rviz2 中：

  1. 点击 “Add” → 选择 “Image”
  2. Topic 选择：/stereo0/left/image_raw 或 /stereo0/right/image_raw
  3. 检查 Fixed Frame 是否设置为 camera_link 或 base_link

步骤 5：检查硬件连接

# 查看相机设备
ls -l /dev/video*

# 查看系统日志
dmesg | grep -i camera
dmesg | grep -i mipi

:bullseye: 快速验证流程

# 1. 终止所有 ros2 节点
killall -9 ros2

# 2. 重新加载环境
source /opt/tros/humble/setup.bash

# 3. 启动相机（带 lpwm 参数）
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True

# 4. 在新终端检查话题频率
ros2 topic hz /stereo0/left/image_raw

:clipboard: 请补充以下信息

如果上述步骤后仍是灰色画面，请提供：

# 1. 系统版本
cat /etc/horizon_version

# 2. 相机话题列表
ros2 topic list | grep -E "camera|image"

# 3. 话题频率
ros2 topic hz /stereo0/left/image_raw

# 4. dmesg 日志
dmesg | tail -50

关键提示：根据社区案例 #34777，MIPI 相机启动时添加 mipi_lpwm_enable:=True 参数可以解决部分图像抓取失败问题。建议优先尝试这个参数。

把排查结果补充到帖子中，这样能更快定位问题！

5

55568783364efa7d646768ee40d07d2b
55568783364efa7d646768ee40d07d2b1920×1080 89.3 KB

6

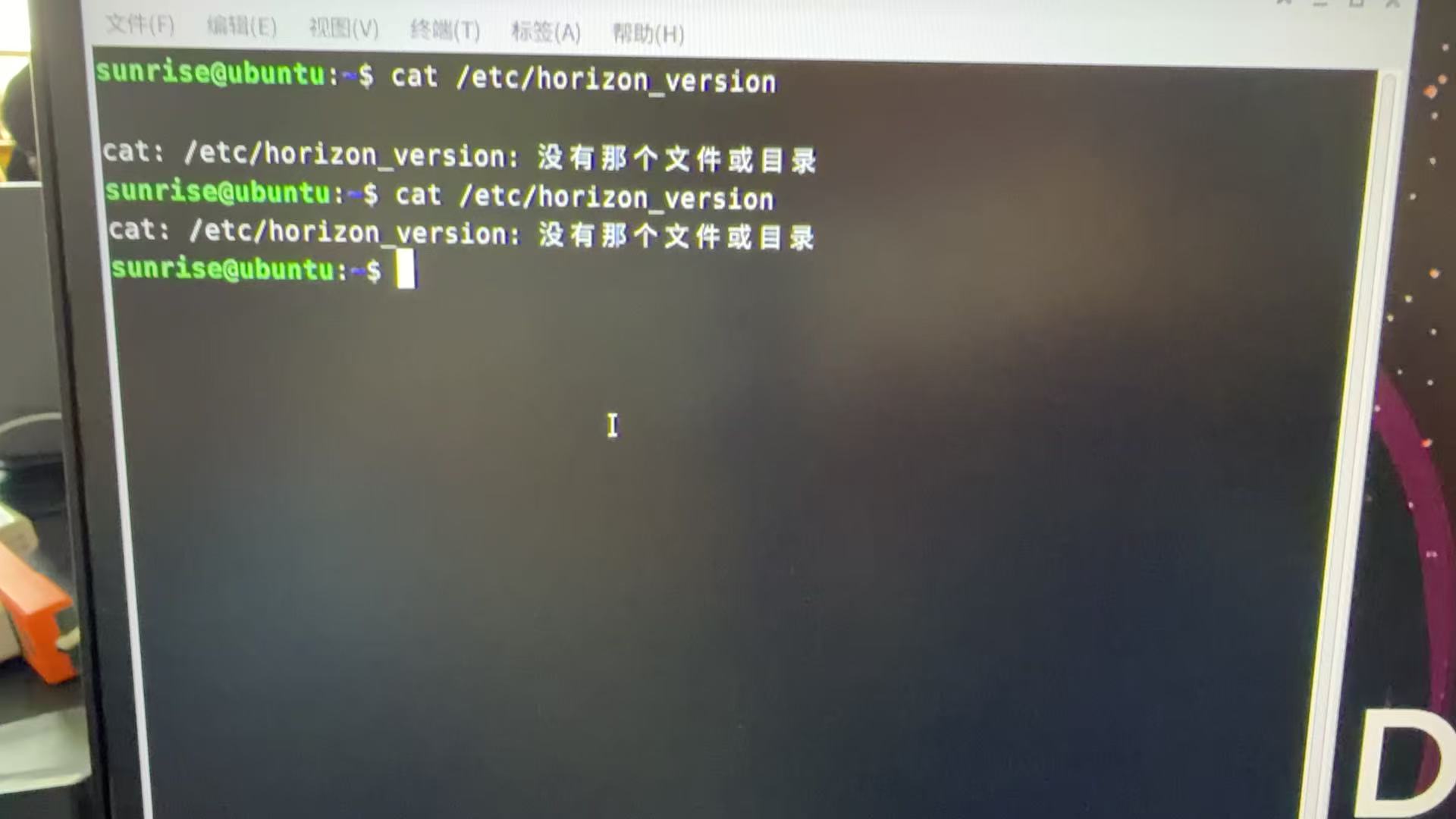

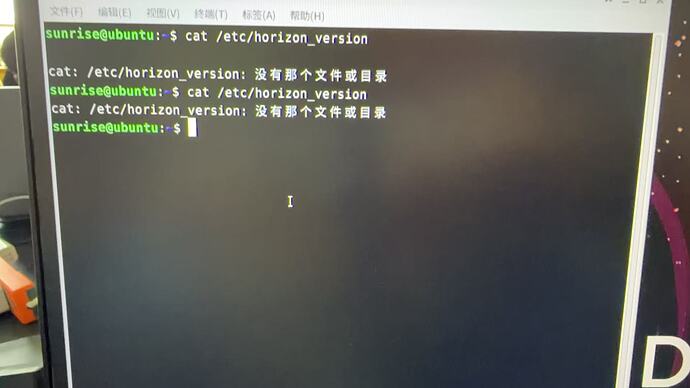

从你的截图看到，/etc/horizon_version 文件不存在，这是命令用错了。

:white_check_mark: 正确的系统版本查看命令

# 方法 1（推荐）
cat /etc/version

# 方法 2
cat /etc/os-release

问题分析

根据你的截图，系统版本文件不存在，可能原因：

  1. 系统镜像过旧（早期版本没有这个文件）
  2. 系统烧录不完整
  3. 使用了非官方镜像

:bullseye: 解决方案

步骤 1：先确认当前系统版本

cat /etc/version

步骤 2：根据版本决定是否升级

根据社区最新信息：

  • 最新版本：RDK OS 3.4.1（2025-12-9 发布）
  • 建议最低版本：3.1.1 或更高

如果你的版本低于 3.1.1，强烈建议升级系统。

步骤 3：升级系统镜像

# 方式 A：在线升级（推荐）
sudo srpi-config

# 方式 B：重新烧录最新镜像
# 下载链接：https://developer.d-robotics.cc/rdk_doc/Release_Note/release_note
# 使用 Xburn 工具烧录 3.4.1 镜像

步骤 4：升级后重新测试相机

# 1. 加载环境
source /opt/tros/humble/setup.bash

# 2. 启动 MIPI 双目相机（带 lpwm 参数）
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True

# 3. 检查图像话题
ros2 topic hz /stereo0/left/image_raw

请补充以下信息

执行完上述步骤后，请提供：

# 1. 系统版本（关键！）
cat /etc/version

# 2. TROS 版本
dpkg -l | grep hobot

# 3. 相机话题频率
ros2 topic hz /stereo0/left/image_raw

关键提示：根据社区案例 #31126、#31157，系统版本过旧是导致 MIPI 相机无法工作的常见原因。建议优先升级到 3.4.1 版本。

把系统版本信息补充到帖子中，这样能更快定位问题！

7

55568783364efa7d646768ee40d07d2b
55568783364efa7d646768ee40d07d2b1920×1080 89.3 KB

8

从你的截图看到，/etc/horizon_version 文件不存在，这是命令用错了。

:white_check_mark: 正确的系统版本查看命令

# 方法 1（推荐）
cat /etc/version

# 方法 2
cat /etc/os-release

:magnifying_glass_tilted_left: 问题分析

根据你的截图，系统版本文件不存在，可能原因：

  1. 系统镜像过旧（早期版本没有这个文件）
  2. 系统烧录不完整
  3. 使用了非官方镜像

:bullseye: 解决方案

步骤 1：先确认当前系统版本

cat /etc/version

步骤 2：根据版本决定是否升级

根据社区最新信息：

版本 状态 建议
3.4.1 最新（2025-12-9） :white_check_mark: 推荐使用
3.1.1~3.3.x 稳定 ️ 可用，但建议升级
3.0.x 及以下 过旧 :cross_mark: 必须升级

如果你的版本低于 3.1.1，强烈建议升级系统。

步骤 3：升级系统镜像

# 方式 A：在线升级（推荐）
sudo srpi-config

# 方式 B：重新烧录最新镜像
# 下载链接：https://developer.d-robotics.cc/rdk_doc/Release_Note/release_note
# 使用 Xburn 工具烧录 3.4.1 镜像

步骤 4：升级后重新测试相机

# 1. 加载环境
source /opt/tros/humble/setup.bash

# 2. 启动 MIPI 双目相机（带 lpwm 参数）
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True

# 3. 检查图像话题
ros2 topic hz /stereo0/left/image_raw

:clipboard: 请补充以下信息

执行完上述步骤后，请提供：

# 1. 系统版本（关键！）
cat /etc/version

# 2. TROS 版本
dpkg -l | grep hobot

# 3. 相机话题频率
ros2 topic hz /stereo0/left/image_raw

关键提示：根据社区案例 #31126、#31157，系统版本过旧是导致 MIPI 相机无法工作的常见原因。建议优先升级到 3.4.1 版本。

把系统版本信息补充到帖子中，这样能更快定位问题！

9

3.4.1版本，是最新的

10

既然系统已经是 3.4.1 最新版本，那系统版本不是问题根源。灰色画面说明相机节点没有正常输出图像数据。

:magnifying_glass_tilted_left: 下一步排查重点

步骤 1：确认相机节点是否启动成功

# 加载环境
source /opt/tros/humble/setup.bash

# 查看正在运行的 ROS2 节点
ros2 node list

# 应该能看到 mipi_cam 或类似名称的节点

步骤 2：检查图像话题是否有数据

# 查看所有图像相关话题
ros2 topic list | grep -E "image|camera"

# 检查左目话题频率（关键！）
ros2 topic hz /stereo0/left/image_raw

# 检查右目话题频率
ros2 topic hz /stereo0/right/image_raw

预期：应该显示 30.0 Hz 左右。如果显示 0.0 Hz 或 No messages received，说明相机没有发布数据。

步骤 3：检查系统日志

# 查看相机相关日志
dmesg | grep -i mipi
dmesg | grep -i camera

# 查看最近 50 行日志
dmesg | tail -50

步骤 4：检查硬件连接

# 查看视频设备
ls -l /dev/video*

# 确认 MIPI 相机是否被识别
ls -l /dev/i2c*

快速验证流程

# 1. 终止所有 ros2 节点
killall -9 ros2
sleep 2

# 2. 重新加载环境
source /opt/tros/humble/setup.bash

# 3. 启动 MIPI 双目相机（标准方式）
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True

# 4. 在新终端检查话题频率（等待 5 秒后执行）
sleep 5
ros2 topic hz /stereo0/left/image_raw

请补充以下信息

执行上述命令后，请提供：

# 1. 系统版本确认
cat /etc/version

# 2. 正在运行的节点
ros2 node list

# 3. 图像话题列表
ros2 topic list | grep image

# 4. 左目话题频率
ros2 topic hz /stereo0/left/image_raw

# 5. dmesg 日志（相机相关）
dmesg | grep -i mipi | tail -20

关键提示：既然系统已是最新版，问题可能在于：

  • 相机硬件连接松动
  • MIPI 接口配置问题
  • 相机节点启动参数不匹配

把上述排查结果补充到帖子中，这样能更快定位问题！

11

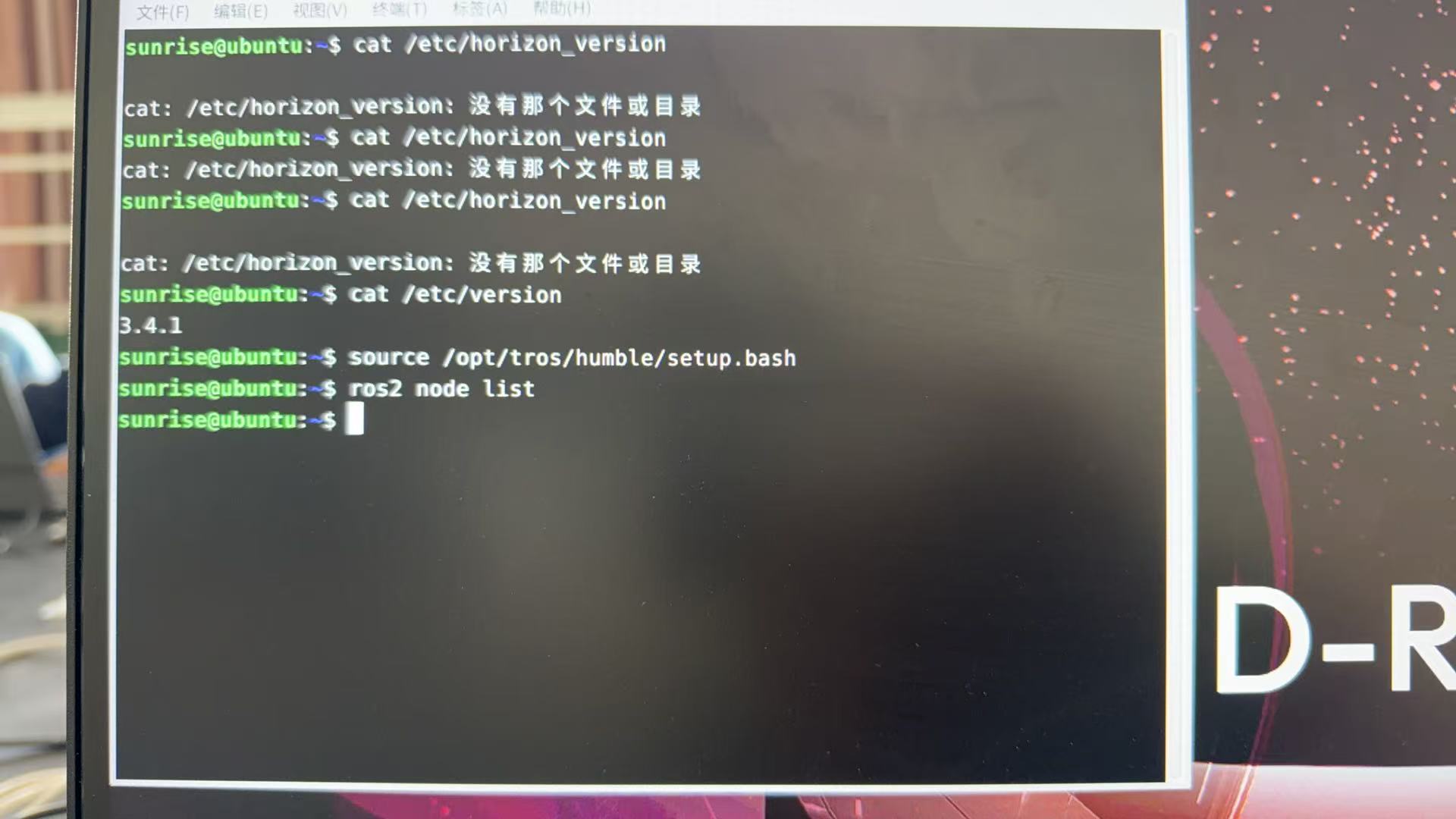

13dc92543522437f40a8315f3ffc1713
13dc92543522437f40a8315f3ffc17131920×1080 118 KB

12

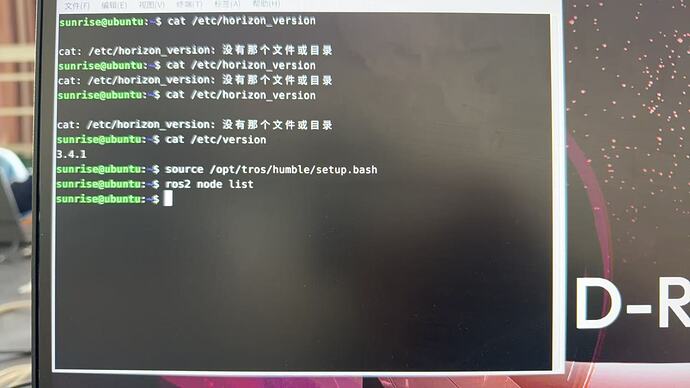

好的，系统版本 3.4.1 已确认是最新的，这排除了版本兼容性问题。

现在灰色画面的问题聚焦在相机节点未正常输出数据。请按以下步骤排查：

:magnifying_glass_tilted_left: 关键排查步骤

步骤 1：确认相机节点是否启动

# 加载环境
source /opt/tros/humble/setup.bash

# 查看正在运行的 ROS2 节点
ros2 node list

预期：应该能看到 mipi_cam 或类似名称的节点。

步骤 2：检查图像话题是否有数据（最关键！）

# 查看所有图像相关话题
ros2 topic list | grep -E "image|camera"

# 检查左目话题频率
ros2 topic hz /stereo0/left/image_raw

# 检查右目话题频率
ros2 topic hz /stereo0/right/image_raw

判断标准：

  • :white_check_mark: 正常：显示 30.0 Hz 左右
  • :cross_mark: 异常：显示 0.0 Hz 或 No messages received → 相机节点未发布数据

步骤 3：使用官方标准启动命令

# 1. 终止所有 ros2 节点
killall -9 ros2
sleep 2

# 2. 重新加载环境
source /opt/tros/humble/setup.bash

# 3. 启动 MIPI 双目相机（带 lpwm 参数）
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True

等待 5 秒后，在新终端执行：

ros2 topic hz /stereo0/left/image_raw

步骤 4：检查硬件连接和系统日志

# 查看视频设备
ls -l /dev/video*

# 查看 MIPI 相机相关日志
dmesg | grep -i mipi | tail -20

# 查看相机相关日志
dmesg | grep -i camera | tail -20

:clipboard: 请补充以下排查结果

执行上述命令后，请提供：

# 1. 系统版本确认
cat /etc/version

# 2. 正在运行的节点列表
ros2 node list

# 3. 图像话题列表
ros2 topic list | grep image

# 4. 左目话题频率（启动相机后）
ros2 topic hz /stereo0/left/image_raw

# 5. MIPI 相关日志
dmesg | grep -i mipi | tail -20

:light_bulb: 常见原因参考

根据社区案例，灰色画面常见原因：

  1. 相机节点未启动 → 话题频率为 0 Hz
  2. rviz2 订阅了错误的话题 → 应订阅 /stereo0/left/image_raw
  3. MIPI 接口松动 → dmesg 中有硬件错误日志
  4. 相机供电不足 → 检查电源连接

把上述排查结果补充到帖子中，这样能更快定位问题！

13

13dc92543522437f40a8315f3ffc1713
13dc92543522437f40a8315f3ffc17131920×1080 118 KB

还是这样的，无任何显示

14

b2bbae4c5acfbfffb93f0bf88992c43c
b2bbae4c5acfbfffb93f0bf88992c43c1920×1080 186 KB

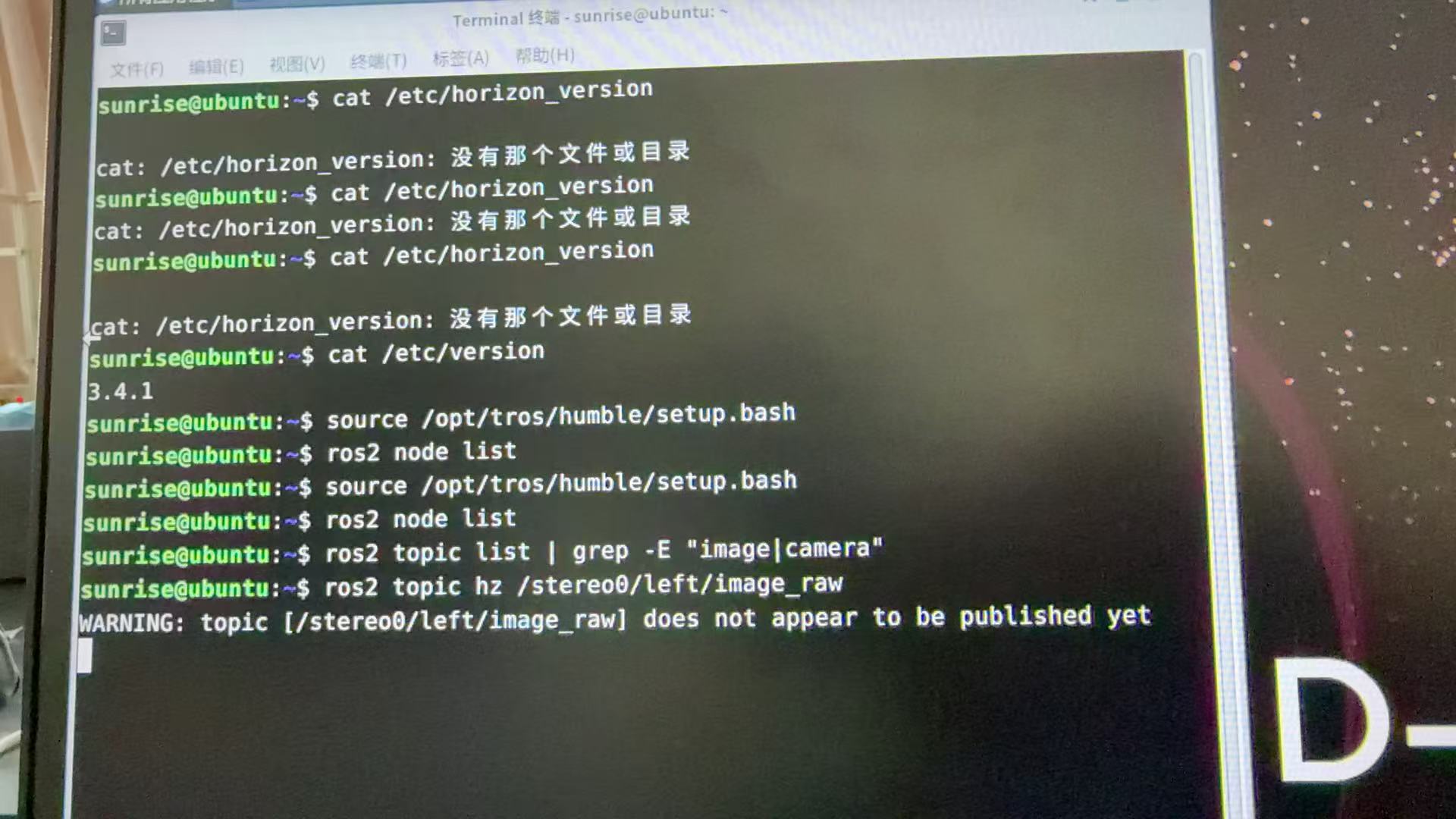

这是现在程序运行的结果

15

:magnifying_glass_tilted_left: 问题定位：话题存在但无数据发布

从你的截图看到关键信息：

  • 话题 /stereo0/left/image_raw 存在
  • 但显示 does not appear to be published yet → 相机节点没有发布图像数据

这是典型的相机驱动层问题，不是 ROS2 配置问题。

:white_check_mark: 深入排查步骤

步骤 1：检查 MIPI 相机硬件是否被识别

# 查看 MIPI 相机设备
ls -l /dev/video*

# 查看 I2C 总线（MIPI 相机通过 I2C 通信）
ls -l /dev/i2c*

# 查看 dmesg 中 MIPI 相关日志（关键！）
dmesg | grep -i mipi | tail -30

预期：应该能看到 MIPI 相机初始化成功的日志。如果有 error 或 failed 字样，说明硬件连接有问题。

步骤 2：检查相机节点启动日志

重新启动相机节点，完整查看输出日志：

# 终止所有 ros2 节点
killall -9 ros2
sleep 2

# 重新加载环境
source /opt/tros/humble/setup.bash

# 启动相机（完整日志输出）
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True

重点观察：

  • 是否有 Camera initialized 或类似成功信息
  • 是否有 error、failed、timeout 等错误信息
  • 是否有 No camera detected 提示

步骤 3：检查相机标定参数文件

# 查看标定参数是否存在
ls -l /opt/tros/humble/lib/mipi_cam/config/

# 查看标定文件内容
cat /opt/tros/humble/lib/mipi_cam/config/calib_params.yaml

如果文件不存在或为空，相机节点可能无法正常工作。

步骤 4：尝试不同的启动参数

根据社区案例，尝试以下参数组合：

# 方式 A：启用 lpwm（已尝试）
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True

# 方式 B：添加相机 ID 参数
ros2 launch mipi_cam mipi_cam_dual_channel.launch.py mipi_lpwm_enable:=True camera_id:=0

# 方式 C：尝试单目模式（先测试单个相机）
ros2 launch mipi_cam mipi_cam_single_channel.launch.py mipi_lpwm_enable:=True

步骤 5：检查硬件连接（关键！）

# 1. 断电后重新插拔 MIPI 相机排线
# 2. 确认排线方向正确（金属面朝内）
# 3. 确认排线完全插入到位

# 4. 重新上电后检查
dmesg | tail -50

:clipboard: 请补充以下关键信息

# 1. MIPI 相关日志（最重要！）
dmesg | grep -i mipi | tail -30

# 2. 视频设备列表
ls -l /dev/video*

# 3. 相机节点启动日志（完整输出）
# 启动相机节点后复制终端输出

# 4. 标定参数文件
cat /opt/tros/humble/lib/mipi_cam/config/calib_params.yaml

:light_bulb: 可能原因排序

根据社区案例 #34777，灰色无数据常见原因：

原因 概率 排查方法
MIPI 排线松动 60% 重新插拔，检查 dmesg
标定参数缺失 20% 检查 calib_params.yaml
相机供电不足 10% 检查电源连接
驱动版本不匹配 10% 升级系统到 3.4.1（已完成）

建议优先操作：

  1. 断电后重新插拔 MIPI 相机排线（最常见原因）
  2. 执行 dmesg | grep -i mipi | tail -30 查看硬件日志
  3. 把日志输出补充到帖子中

这样能快速定位是硬件问题还是软件配置问题！

16

参考使用手册，还需要确定软件包版本是否满足需求

前置有章节为230图像采集

17

211e278640c866c6d4ba027b2becb314
211e278640c866c6d4ba027b2becb3141920×1080 152 KB

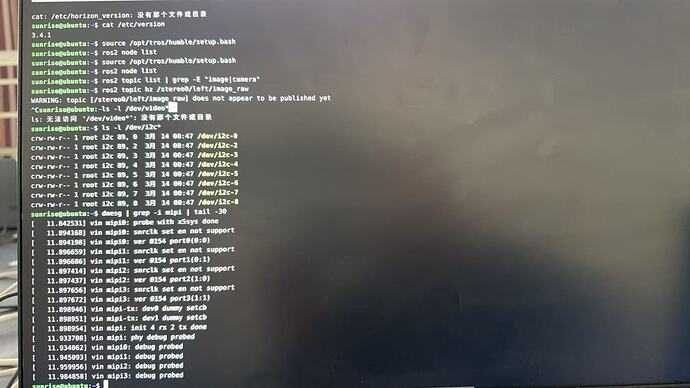

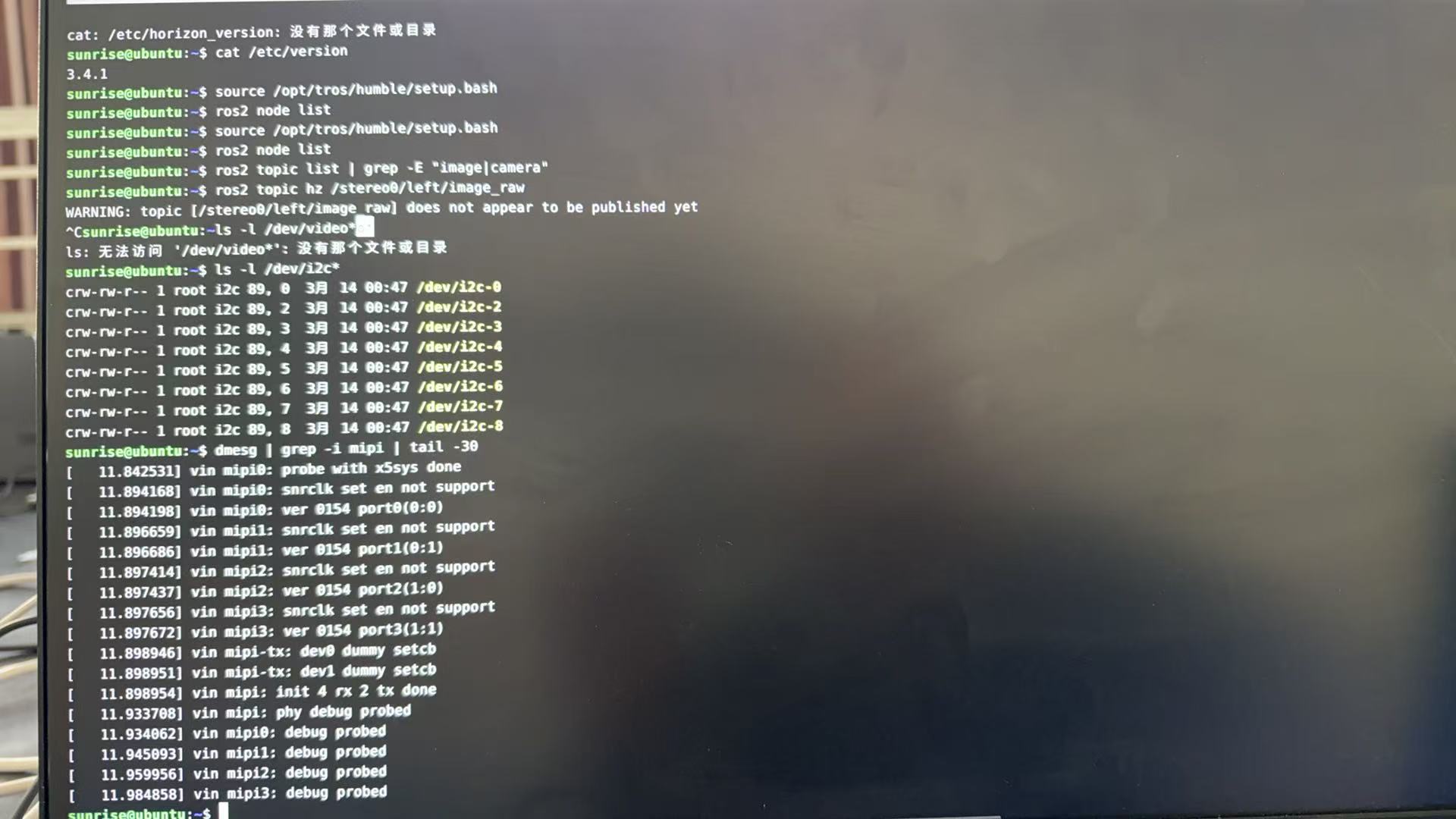

这是现在的显示

18

这里有图像采集的手册内容

19

:magnifying_glass_tilted_left: 问题进展分析

从最新截图看到：

  • 相机节点已启动（能看到大量 ROS2 节点和话题）
  • 但 /stereo0/left/image_raw 仍显示 does not appear to be published yet → 无数据发布

Marcelo6151 管理员提示需要确认软件包版本，这是关键排查方向。

:white_check_mark: 立即执行的排查步骤

步骤 1：检查 hobot 相关软件包版本

# 查看 mipi_cam 相关包版本
dpkg -l | grep mipi

# 查看 hobot 相关包版本
dpkg -l | grep hobot

# 查看 tros 版本
dpkg -l | grep tros

关键包：

  • hobot-mipi-cam 或 ros-humble-mipi-cam
  • hobot-sensor 或相关驱动包

步骤 2：查看 230AI 图像采集手册

根据管理员提示，参考官方文档：

步骤 3：检查 MIPI 相机驱动日志（最关键！）

# 查看 MIPI 相机初始化日志
dmesg | grep -i mipi | tail -50

# 查看 sensor 相关日志
dmesg | grep -i sensor | tail -30

# 查看最近系统日志
dmesg | tail -100

重点找：

  • :white_check_mark: camera probe success 或 initialized
  • :cross_mark: probe failed、timeout、error

步骤 4：尝试手动测试相机

# 使用 v4l2 测试相机是否能输出数据
v4l2-ctl --list-devices

# 尝试用 v4l2 抓取一帧
v4l2-ctl -d /dev/video0 --stream-mmap --stream-count=1 --stream-to=test.raw

步骤 5：检查相机标定文件

# 查看标定参数目录
ls -la /opt/tros/humble/lib/mipi_cam/config/

# 查看标定文件
cat /opt/tros/humble/lib/mipi_cam/config/calib_params.yaml

# 如果文件为空或不存在，需要重新生成标定

:clipboard: 请补充以下信息

# 1. 软件包版本
dpkg -l | grep -E "mipi|hobot|tros"

# 2. MIPI 驱动日志
dmesg | grep -i mipi | tail -50

# 3. 视频设备
v4l2-ctl --list-devices

# 4. 标定文件内容
cat /opt/tros/humble/lib/mipi_cam/config/calib_params.yaml

可能原因（按概率排序）

原因 排查方法
软件包版本不匹配 执行步骤 1，对比文档要求
MIPI 排线接触不良 查看 dmesg 中 probe failed 日志
标定参数缺失 检查 calib_params.yaml
相机供电不足 检查电源连接，dmesg 中是否有供电错误

建议优先操作：

  1. 执行 dpkg -l | grep mipi 确认软件包版本
  2. 执行 dmesg | grep -i mipi | tail -50 查看驱动日志
  3. 对比官方文档的版本要求

把上述信息补充到帖子中，管理员能更快帮你定位问题！

20

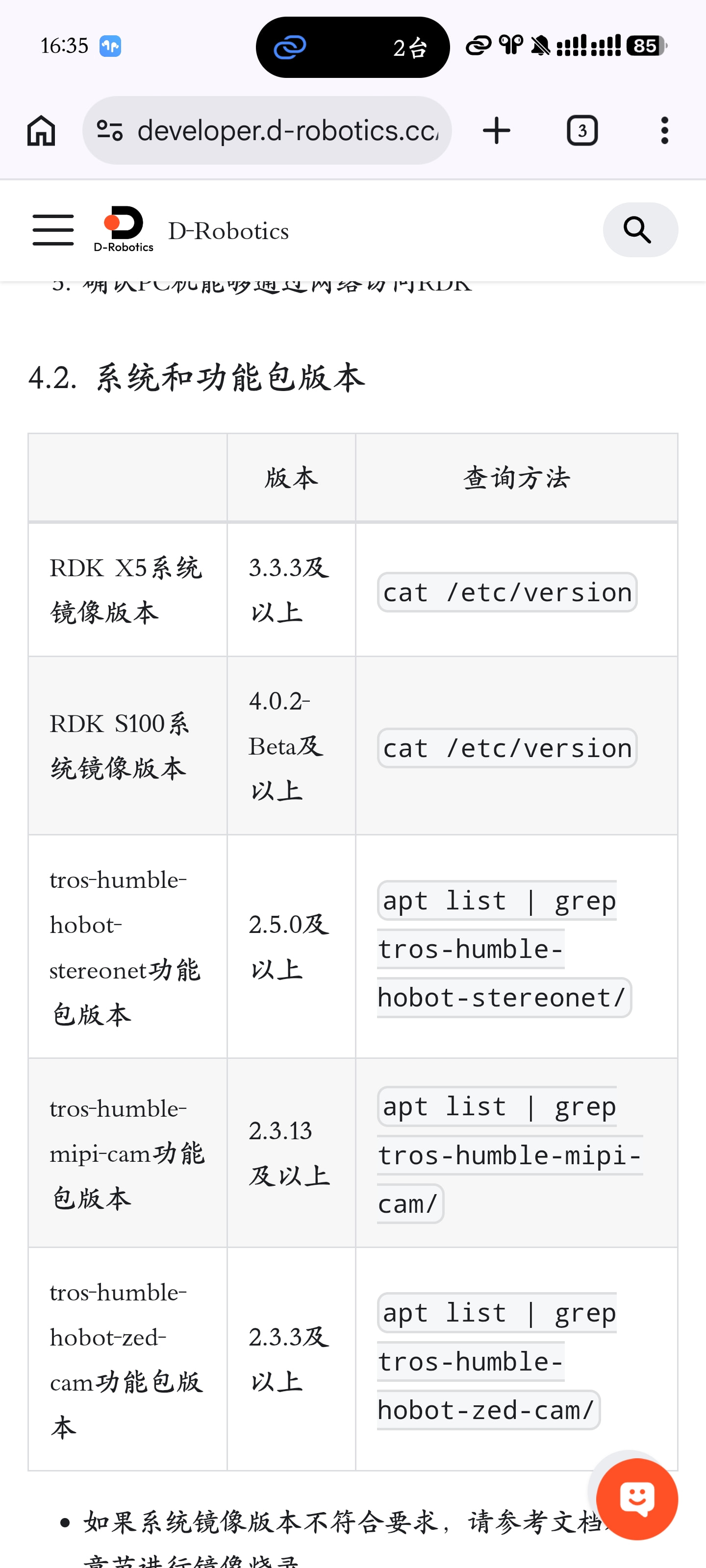

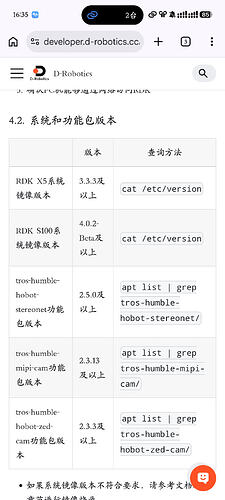

以手册提供的调试方式为准

Screenshot_2026-04-20-16-35-06-630_com.android.chrome
Screenshot_2026-04-20-16-35-06-630_com.android.chrome1440×3200 310 KB
